新驱动再战HD6850 HIS 7750/7770评测

　　自从AMD强势推出“鸡血”驱动12.11，旗下芯片游戏性能提升最明显的莫过于HD7750/HD7770。得益于新驱动，HD7750大败对手GTX650，性价比再一次得到提高。饱受争议的HD7770与上一代性价比之王HD6850之间的对决也很受关注，究竟新驱动能否让HD7770突围而出？下面就来看看他们的具体表现。

　　HIS HD7750/HD7770冰立方超频版，顾名思义频率比公版更高，凭着扎实的用料显卡长时间稳定使用也问题不大，再加上新驱动，性能相当值得期待。那么在高频率和新驱动的帮助下，HD7770的性能能否超越上一代的HD6850呢？今天将会有揭晓。

HIS HD7750/HD7770冰立方简介：

　　HIS HD7750/HD7770冰立方和市面上众多的非公HD7750/HD7770基本上一样，两者都是同样的PCB，同样的供电配置，搭配不同的核心。

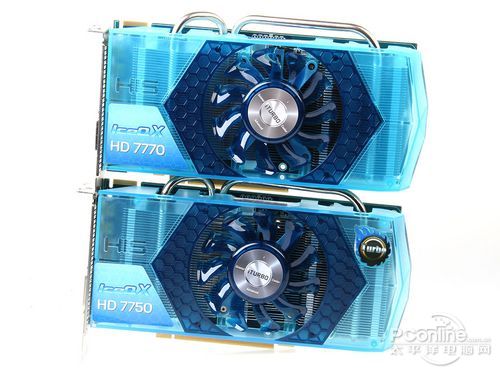

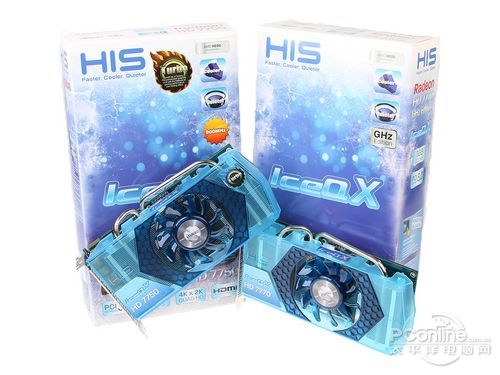

HIS HD7750/HD7770冰立方一模一样的外观

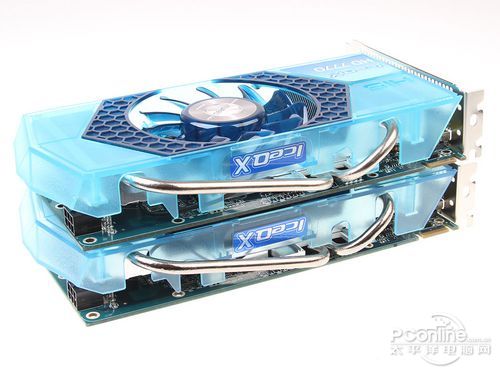

从侧面看还是一样

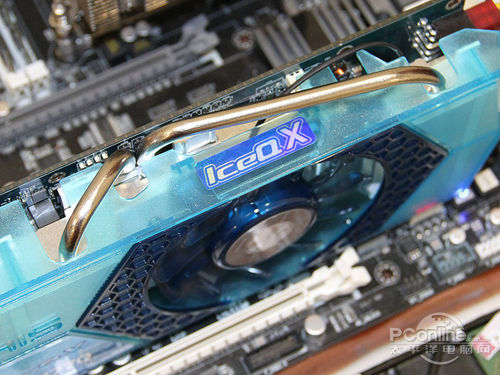

　　HIS HD7750/HD7770冰立方半透明浅蓝色的外壳给人的感觉非常冰凉。显卡正面左下方的logo可以分辨出哪个是HD7770哪个是HD7750。显卡顶部的IceQX加上两条银色的热管，冰气十足。

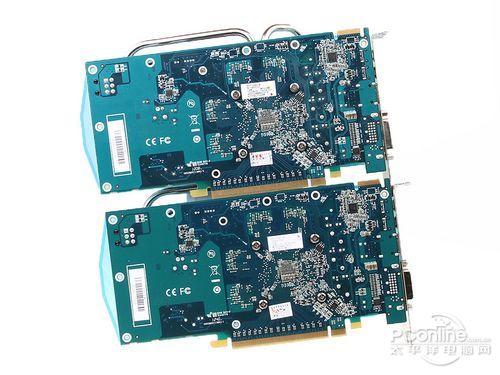

背部原件布局也一样

　　HD7750和HD7770两者的芯片性能、所需要的供电、核心面积等等都相当接近。因此很多厂家所售的HD7770/HD7750都用同一块PCB，做工用料也一样。今天介绍的HIS HD7750/HD7770冰立方也一样，仅能从背部的贴纸分辨出谁是谁。


PCB背后的标识

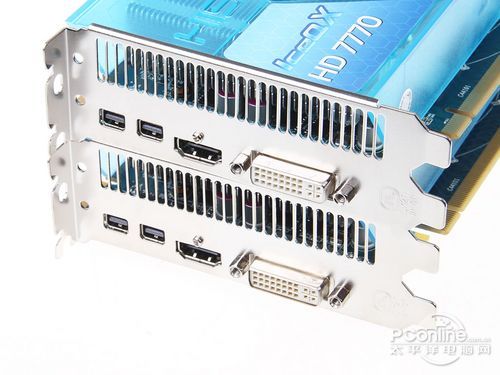

显卡输出，DVI+HDMI+双miniDP

　　显卡提供DVI，一个HDMI，两个miniDisplayPort接口，4个输出接口基本上满足用户的需求，还可做多屏输出。

规格参数一览：

　　看到显卡参数，HIS HD7770冰立方默认频率比公版频率提升不少，性能或与HD6850有一拼。而HD7750则维持公版频率，主要是对决GTX650。

[page]

HIS HD7750/HD7770冰立方拆解：

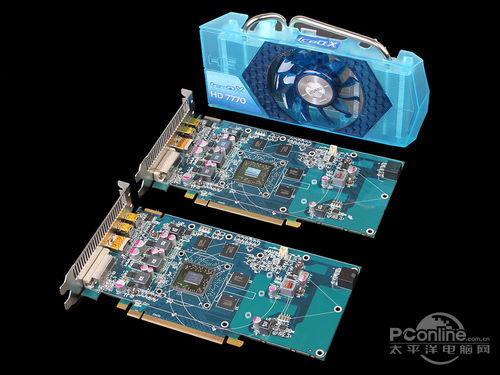

显卡拆解

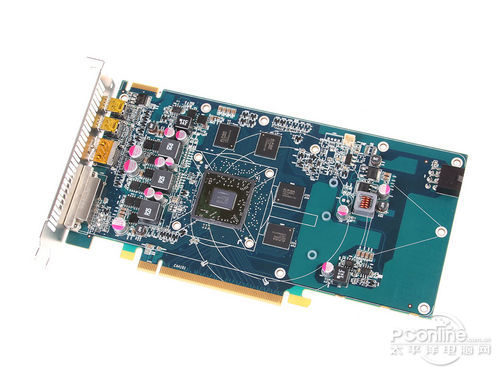

HIS HD7770 PCB

　　看于两块显卡所用PCB及做工用料完全一致，因此下面仅用HIS HD7770冰立方做解析。

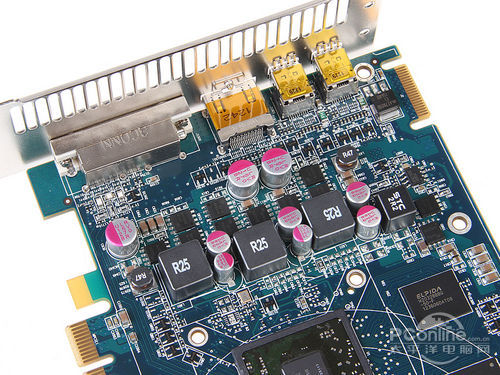

前端电路

　　显卡配备有SSC固态电容，铁素电感进一步提升显卡超频能力，增强了显卡的超频能力，这样的配置对配合HIS HD7750/HD7770冰立方还算可以了。

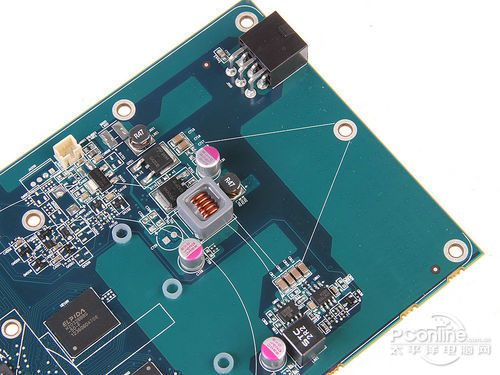

后端供电

　　后端电路相对精简，也符合HD7750/HD7770的定位。

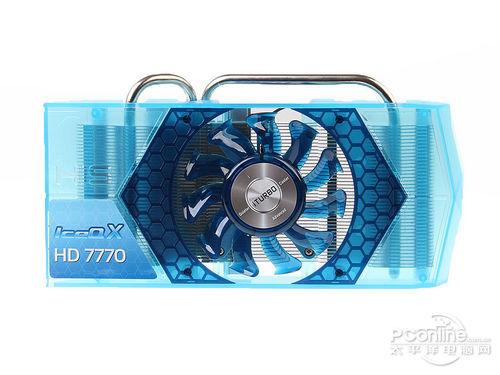

散热器正面

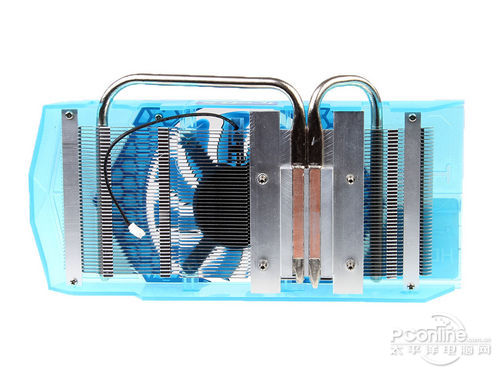

散热器背面

双热管

　　两款冰立方搭载冰立方系统散热，8.6cm单风扇有效冷却核心，据称风扇拥有50,000小时寿命，2根6mm的铜热管从核心区域导出热量，独该散热方案号称相比公版产品降低22度，实测性能也非常地猛。

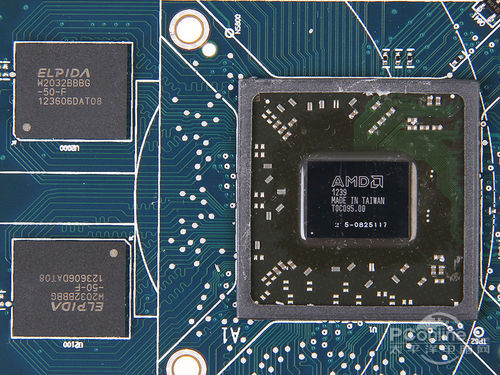

　　HIS HD7770冰立方基于28nm工艺制程，采用Cape Verde显示核心构架，定位主流市场，功耗和温度表现优秀。显存采用尔必达GDDR5，频率默认4.5G，全卡一共四颗组成1024MGB/128bit。

[page]

测试平台介绍及测试方法说明

　　测试平台软硬件配置如上。在这次评测中，HIS HD7750/HD7770冰立方使用最新催化剂，有号称“鸡血”驱动的AMD催化剂12.11。HIS HD7750加入对手NVIDIA GTX650做性能对比，而HIS HD7770则加入最具争议性的上一代性价比之王AMD HD6850作参考。

3DMark理论性能测试

　　3D理论测试部分，我们选取了3DMark Vanatrage和3DMark 11进行测试。

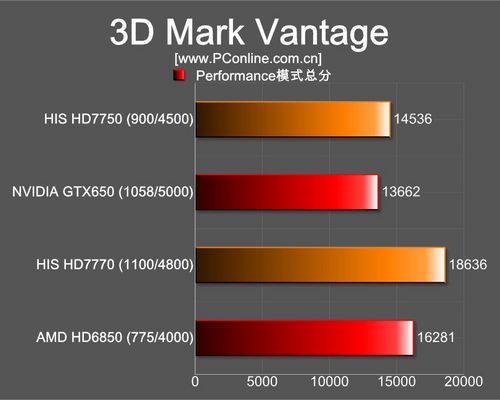

3DMark Vantage测试成绩

3DMark 11测试成绩对比

　　测试小结：在3D基准性能测试中，HIS HD7750/HD7770冰立方的分数拉开较为明显。在新驱动的优化下，特别是HIS HD7750远超对手GTX650。而最具争议性的HD7770跑分也远超HD6850。不过跑分归跑分，还是得看实际游戏表现。

-----------------------------------------------------------------------------

扩展阅读：3D理论测试设置

3D理论测试设置
软件	设置
《3DMark Vantage V1.10》	Performance模式
《3DMark 11 V1.02》	Performance模式

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

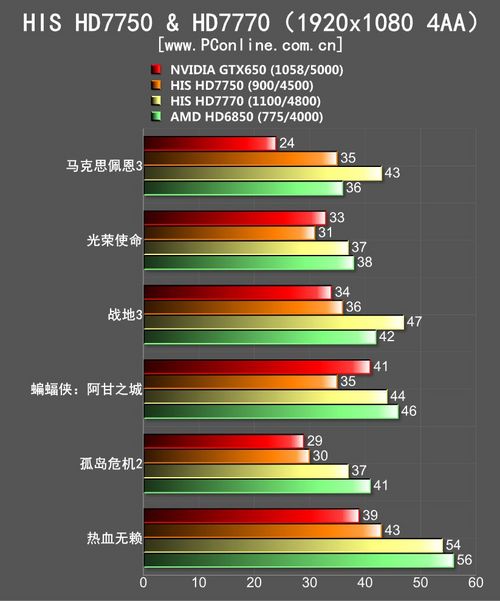

　　从测试结果可以看到，6款游戏中，可以看到 HIS HD7750/HD7770冰立方跑出不错的成绩。12.11“鸡血”驱动对游戏性能的提升有较大帮助，较多游戏都可以保持在1080p分辨率和中等的画质下运行。HIS HD7750冰立方在900/4500MHz下，所测的6个游戏中的多个都超越GTX650。

　　至于最具争议性的HD7770和HD6850，可以看到在跑分上HD7770是高于HD6850的，在游戏方面，得益于1.1GHz的高主频，多款游戏中HD7770都能超越HD6850，不过两者的性能差距不算明显。

　　经过对比上诉所测试的游戏，HIS HD7750公版频率下领先公版GTX650约7%，而超频版的HD7770则以微弱优势HD6850约2%。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《光荣使命》	后期处理、高贴图模式、关闭物理特效，1920x1080 4xMSA	自带Benchmark
《热血无赖》	高画质，1920x1080 高抗锯齿	自带Benchmark
《马克思佩恩3》	高画质，1920x1080 MSAA 为OFF	使用Fraps，第二关第二节，主角在酒吧楼上跳下战斗一幕
《蝙蝠侠：阿甘之城》	高画质，关闭物理特效1920x1080 4AA	自带Benchmark进行测试
《战地3》	High画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛危机2》	高画质+DX11，1920x1080	使用Fraps，"Out of the Ashes”关卡开始

[page]

温度和平台功耗测试

　 　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

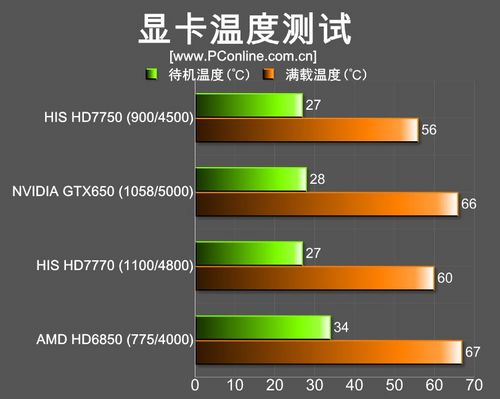

测试成绩对比（温度）

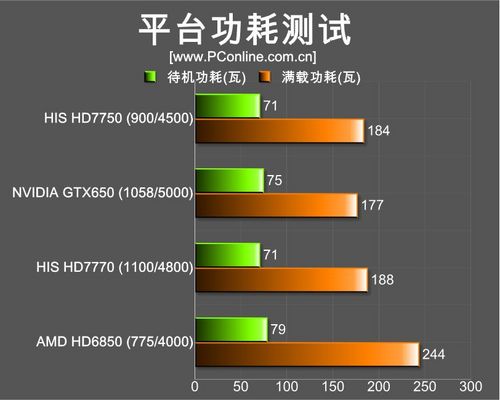

测试成绩对比（平台功耗）

　　众所周知，新28nm制程的GCN架构温度功耗控制的非常好，HIS HD7750/HD7770冰立方满载仅五十多度，果然是“冰立方”。

-----------------------------------------------------------------------------

显卡风扇噪音测试：

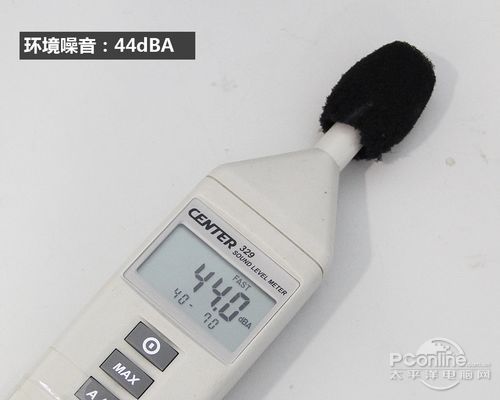

环境噪音

　　在噪音测试中，我们将HIS HD7750/HD7770冰立方运行在GPU满荷载的状态，然后用噪音测试器来读取分贝数值。


测试成绩：57.5、60分贝

　　显卡的噪音控制效果还可以，满载情况下，HIS HD7750/HD7770冰立方的风扇分别是57.5dBA/60dBA，噪音表现良好。

　　HIS HD7750/HD7770冰立方待机的时候，用手去触碰散热器裸露出来的两条热管，给人的感觉是冰冷的，这颇让笔者惊讶。满载时，两热管也只是温热。“冰立方”果然不错，估计在炎热的夏天会更突出作用。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

功耗温度测试
测试项目	设置
Furmark	室温25摄氏度，烤机5分钟，记录平台功耗与温度，
噪音计	环境噪音：XX分贝

[page]

PConline评测室总结：

HIS HD7750/HD7770冰立方天梯指引位置如下：

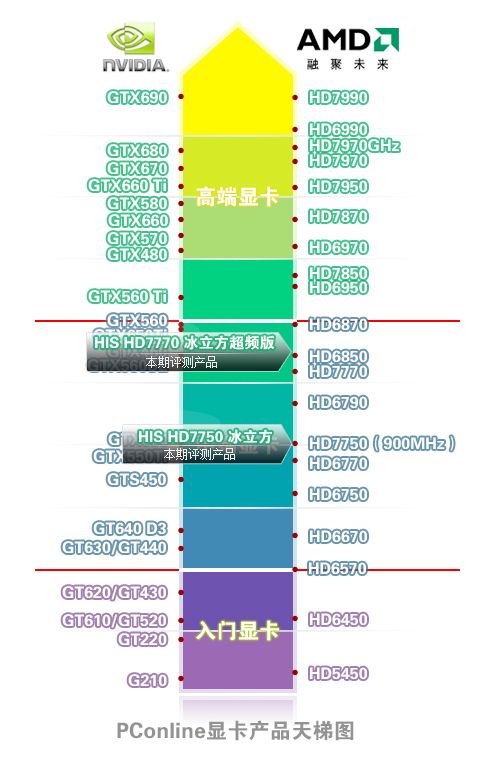

HIS HD7750/HD7770冰立方在天梯图的位置

　　PConline显卡天梯图说明：HIS HD7750冰立方的频率和公版一致，定位于公版位置。HIS HD7770冰立方超频版实测性能稍高于公版HD6850，因此定位在HD6850以上。

HIS 7750 1G冰立方超频版  图片  评测  论坛  报价  网购实价

　　测试结果表明，HIS HD7770冰立方超频版的表现还是令人赞赏，凭着高频率，显卡性能超越了HD6850，并且依靠出色的功耗控制，综合表现比HD6850更突出。再说HIS这两款显卡做工用料都相当不错，能够为高频率的运行提供保障，另外出色的散热器也能让显卡稳定长时间运行。

　　对于HD7750冰立方超频版，本次收到的产品是公版频率，凭着新驱动，在所测试的游戏下相比GTX650略胜一筹，多个评测都看到AMD的“鸡血”驱动12.11，实际游戏性能的确提高不少。

　　虽然这次测试HIS 7770冰立方超频版以微弱性能打败HD6850，但优势并不明显，毕竟HD6850的价格比HIS 7770冰立方超频版更吸引，再说要是拿出HD6850超公版进行对比，性能就不好说谁胜谁弱了。

　　另一方面HD7750使用公版频率，与市面上的众多产品相比，并不算太突出，要是像HD7770一样拥有高频，那么看点就更多了。
