不只是看起来牛X！华硕玩家国度7970评测

　　牛逼的显卡很多厂商都能做，虚有其表有啥用？华硕最新展示了一款ROG Matrix HD7970显卡，这款显卡隶属于华硕高端的玩家国度(ROG)系列产品。显卡不单止拥有顶级的性能，而且非常适合骨灰级用户，拥有人性化的电压调整和豪华级别堆料，下面我们来看看这个神物。

　　ROG Matrix HD7970一度亮相，夸张的板身，巨大的体形让人深刻难忘。但显卡使用的是目前AMD最强劲的单芯GPU，HD7970芯片，频率为1.1GHz，性能达到顶级，主要对手是NVIDIA的顶级显卡GTX680。当然售价也不会便宜，下面我们看看这款奇葩，到底有什么表现。

华硕ROG Matrix HD7970赏析：


华硕 ROG Matrix HD 7970  图片  评测  论坛  报价  网购实价

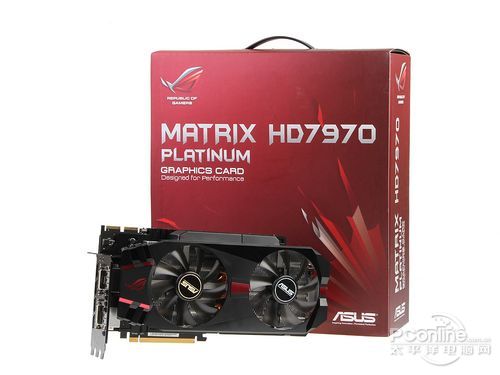

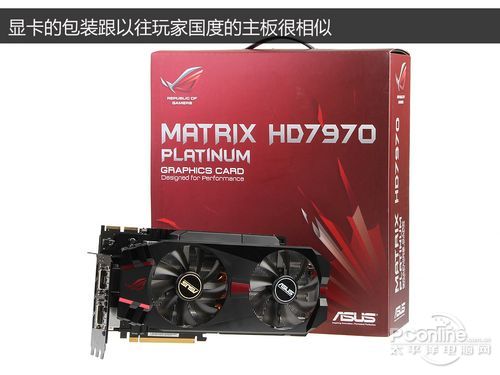

　　华硕玩家国度系列板卡在玩家中的声望可以说无人能及，强悍和先进的设计以及不惜工本的用料都让玩家国度系列板卡代表了最高的性能和最大的DIY乐趣。而我们从显卡的包装就能看到这一点非凡的设计，玩家国度已经从最初的主板系列成功发展到显卡系列，包装上两者也有多少相似。

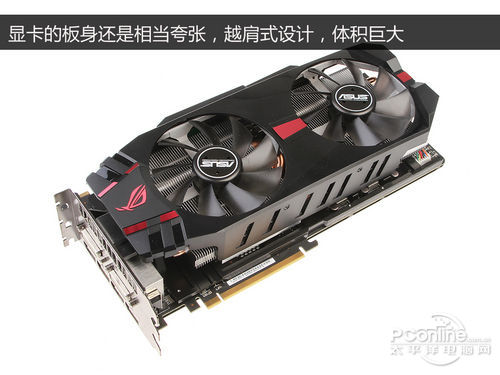

夸张的板身，并不是某些缩水版能比的

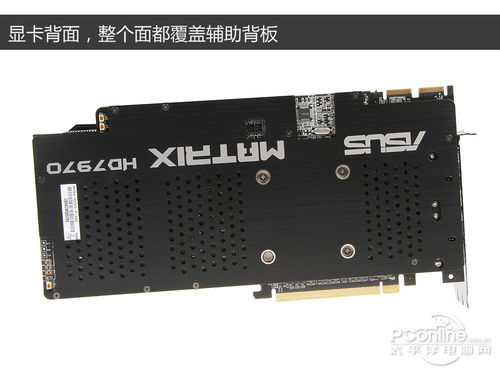

越肩式设计，很大一个辅助背板覆盖

　　我们看到显卡使用了越肩式设计，这样避免了显卡做得太长，另外安装了很厚的全金属辅助散热板，这样可以很好的帮助显卡背面散热。而在显卡的背面，我们还看到了显卡霸气的logo——MATRIX。

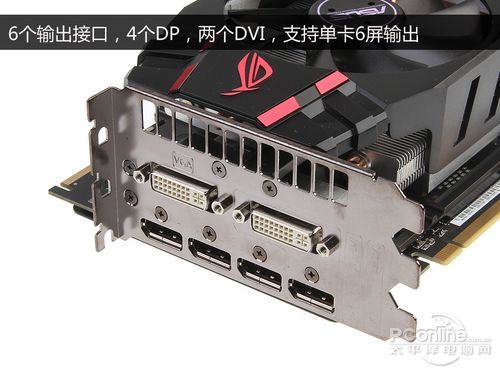

显卡输出接口：4个DP，两个DVI


支持双路交火，需要双8pin供电

　　原生HD7970支持单卡6屏输出，华硕Matrix HD7970提供了四个DP接口和2个DVI接口，完全可以单卡组建6屏而且不需要外接其他转换口。另外显卡具备多卡交火功能，而且需要双8pin外接供电。

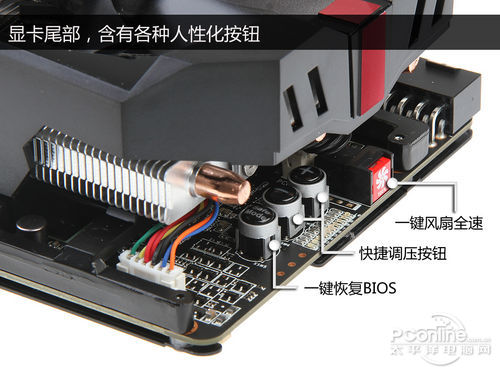

人性化调整按钮

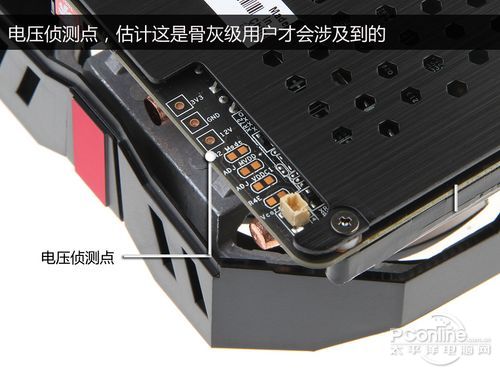

专业电压侦查点

　　华硕这款7970ROG，为了方便用户超频，设计了多个人性化按钮，包括“TURBO FAN”用于一键风扇全速，“TWEAKIT”用于快捷调整电压，“SAFE MODE”用于一键恢复BIOS，相当人性化。笔者不禁要问，为啥没有一键增加频率呢？

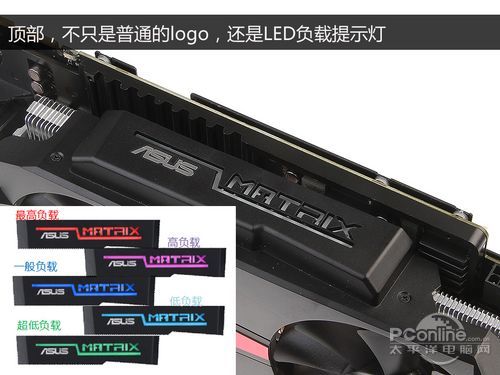

显卡顶部有乾坤

　　浪漫的LED灯，不只是颜色那么简单………，显卡顶部设计有LED负载提示灯，可以轻松知道显卡负载情况。

电压硬解套装

　　高端产品往往在超频方面下重本，这款玩家国度设有电压硬改套装，无需增加可变电阻，连接对应接口，通过主板对显卡进行加压，就可以进行极限超频，但值得一提的是，需要华硕ROG主板搭配。

　　外观细节赏析到这么多，下面看看这款显卡的参数规格。

华硕HD7970玩家国度规格参数一览：

　　从显卡规模，名字上可以看到HD7970玩家国度显然不是一般的小角色，显卡参数规格也有别于普通产品，主频率高达，但比较遗憾的是，并没有使用6GB显存。显卡外观和参数清楚了，我们来看看显卡拆解，到底惯有“堆料”称号的玩家国度显卡有怎样的表现。

----------------------------------------------------------------------------------

针对网友提出的疑问及观点，我们将在这里集中解答

1、31楼网友提出的疑问：为什么评测出的功耗会那么高，另外为什么说显卡的噪音大？

　　PConline编辑回复：首先我们的评测都是先测试好数据，再去拆解的。由于评测的环境因素影响，会出现与其他媒体测试不同的情况，我们所测试出的结果是真实客观的（需要说明的是，温度测试没有开启“一键全速”）。

　　另外噪音方面，华硕这款显卡普通情况下，满载是在71.5dBA，并不大。85dBA是开启“一键全速”后的噪音表现。列举几个超公版旗舰显卡的噪音，迪兰HD7990是74.5dBA，HIS 7970 X是68.5dBA，蓝宝HD7970毒药是75dBA，技嘉N680SO是66dBA。就是因为开启“一键全速”后，风扇噪音太大，只会在极限风冷超频时候使用，一般日常使用较少，因此不加入温度测试。

[page]

ROG Matrix HD7970拆解：

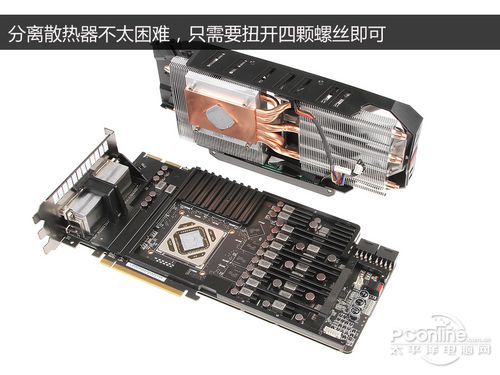

拆解：散热器卸下比较轻松

　　虽然显卡规模相当霸气，但拆下显卡散热并不困难，简单四颗螺丝就可以分开散热器，但里面依然看不到PCB全貌，一大块PCB辅助散热片把整块显卡的显存和MOS都覆盖了。

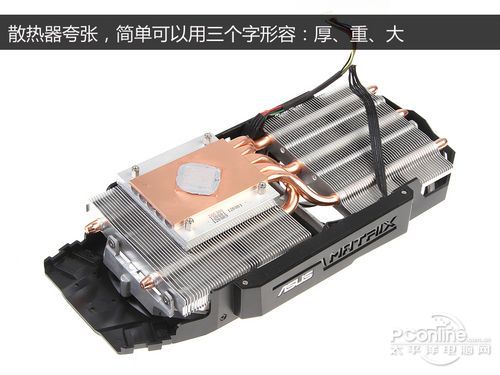

夸张巨型散热器

　　散热方面，这款显卡搭配有一款三插槽、全覆盖式的风冷散热器，该散热器主要由两个温控风扇以及热管鳍片阵列构成。

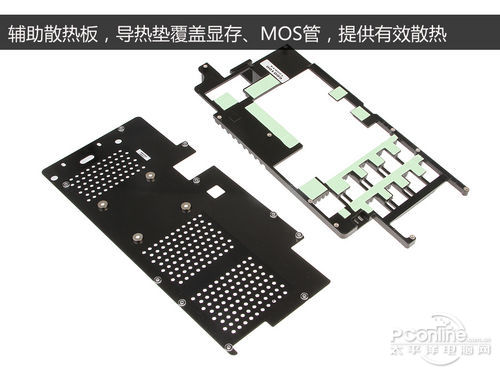

拆下的辅助散热板

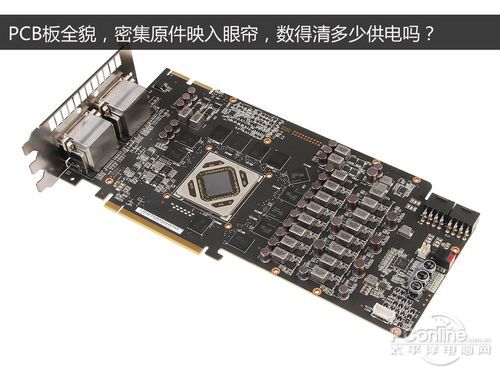

好了终于看到PCB板了

　　PCB全貌，笔者只看到显卡后端有一片供电相……ROG Matrix HD7970依旧秉承玩家国度的“堆料”风格，显卡原件相当丰满。具体有多少供电？大家可以数一数。

[page]

PCB板细节赏析：

视频输出屏蔽处理

　　华硕Matrix HD7970 Output接口全部采用了屏蔽处理，保证视屏输出效果和质量。

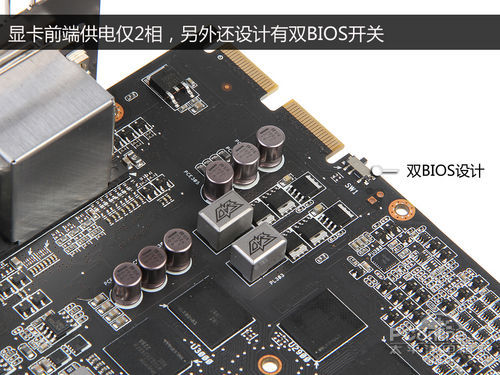

前端供电2相，具备双BIOS调整

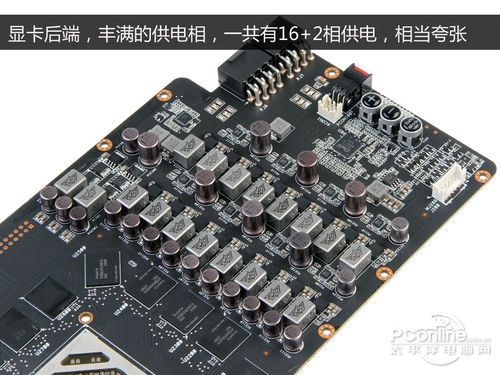

后端供电：16+2相

　　华硕Matrix HD7970使用了多达16+2+2相供电设计！分别是16相核心供电，2相显存供电和2相IO供电，比HD7990还要多，这也是目前HD 7970显卡中规格最高的产品。

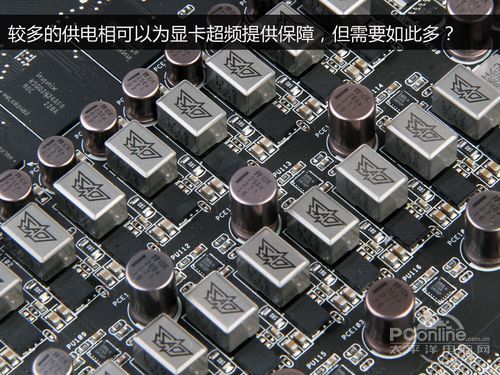

豪华用料，不简单

　　供电方面，产品全面使用了尼吉康GT系列黑金电容，据称提供20%低温耐久度和5倍超长使用寿命，提升显卡的稳定性和超频性能

　　另外，供电相方面是采用了S.A.P超合金供电规格，S.A.P超合金供电采用特种金属在高温高压环境中锻造出的超合金料件，能够有效提升显卡性能，降低供电模组温度，保证系统安静平稳运行。

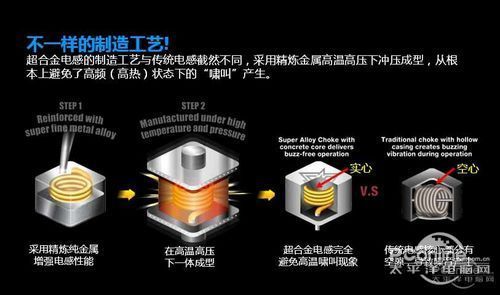

超合金电感

　　S.A.P超合金供电包含：超合金电容、超合金电感、超合金场效应管、超合金混合动力引擎，提升显卡性能及使用寿命的同时，带来更佳的散热效果，简单说来就是更节能、更凉快、更能超频。

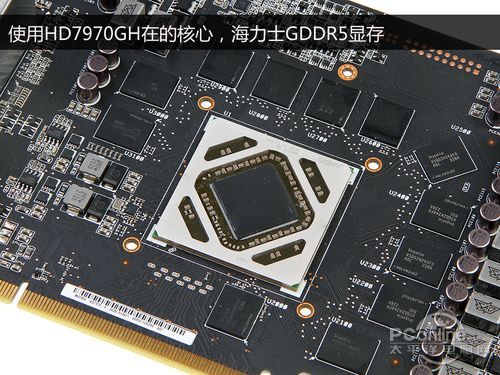

使用了HD7970GHz的核心

　　显卡使用了HD7970GHz核心，编号为215-0821065（一般HD7970编号是215-0821065），使用了海力士GDDR5显存，单颗容量规格为256MB×32Bit，正反两面各12颗，组成6GB×384Bit规格，默认工作频率为6000MHz，支持1.35V和1.5V两种电压规格，华硕将其预设在6600MHz。

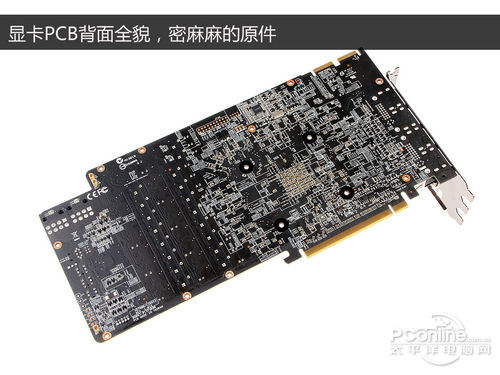

背面密密麻麻的元器件

　　显卡背面设有密密麻麻的元器件，精湛的做工似乎要告诉我们，并非一般产品可以达到的。显卡的拆机就到这里，到底这个庞然大物能装进机箱吗？我们来做一个装机模拟测试。

[page]

模拟装机测试：

　　显卡体积庞大，因此我们加入了模拟装机测试，使用市面上主流的机箱，配套主板，CPU等等常见配件。

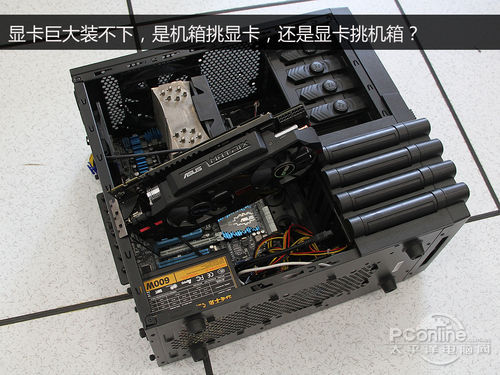

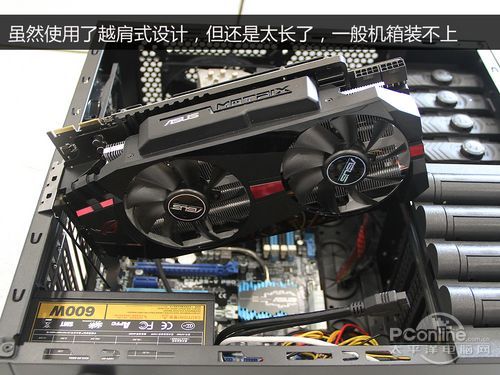

意料之内，有机箱装不下

主要问题还是显卡太长了

　　意料之内，一般顶部显卡使用一般的机箱是装不下的，毕竟顶级显卡的长度都颇为夸张，所以我们找来了一个加大型的机箱。

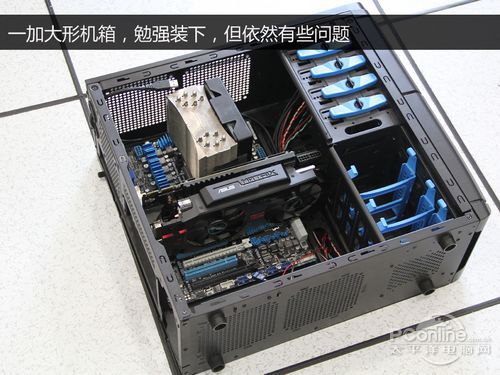

加大型装得下

　　加大型机箱装下了显卡，但依然看到显卡在机箱内很拥挤。

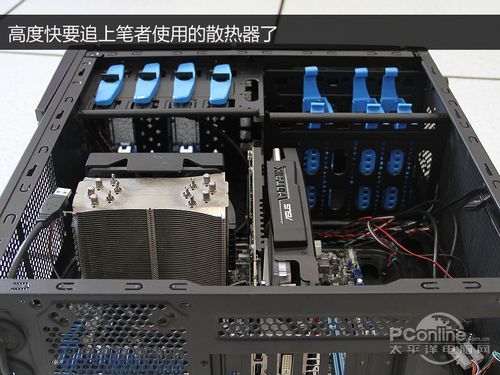

显卡高度快要追上散热器了

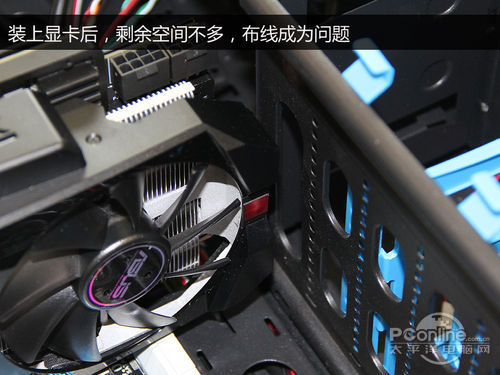

布线空间不足

这个估计问题不大

　　其实买得起这块显卡的朋友，估计也会有一个不错的机箱，但笔者还是提醒一下有对这卡有兴趣的朋友，还是考虑一下机箱的容纳问题。

[page]

测试平台介绍及测试方法说明

　　测试平台软硬件配置如上。在评测中，主要对比两大阵形的顶级显卡，分别是NVIDIA的GTX680和AMD自家的HD7970GHz，看看华硕这个奇葩显卡到底在性能上领先多少。

注：这次使用AMD最新催化剂12.11，性能比以往的驱动有较大提升

3DMark理论性能测试

　　3D理论测试部分，我们选取了3DMark Vanatrage和3DMark 11进行测试。

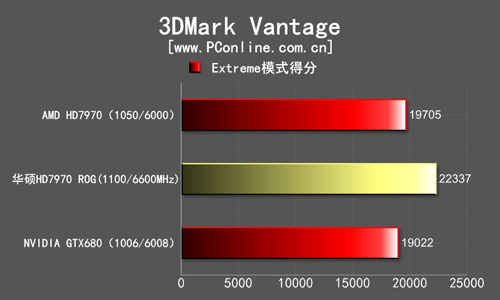

3DMark Vantage测试成绩

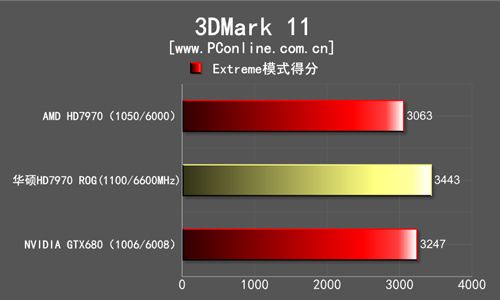

3DMark 11测试成绩对比

　　测试小结：在3D基准性能测试中，可以看到ROG Matrix HD7970的性能遥遥领先两大公版旗舰显卡，当然不但只是显卡的强大，驱动程序估计也帮了不少忙。我们都清楚理论跑分并不能明显反映出显卡的实际性能，下面我们来看游戏性能的表现。

-----------------------------------------------------------------------------

扩展阅读：3D理论测试设置

3D理论测试设置
软件	设置
《3DMark Vantage V1.10》	Extreme模式
《3DMark 11 V1.02》	Extreme模式

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

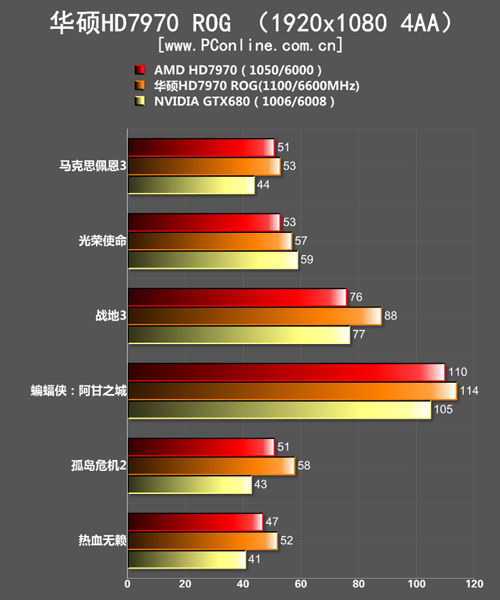

　　从测试结果可以看到，ROG Matrix HD7970都在各大游戏中，都以全高清分辨率，最为完美的画质下，非常流畅的运行，作为一款顶级的显卡，在游戏方面我们当然不用担心。

　　经过上述数据对比，ROG Matrix HD7970领先公版HD7970GHz大概有10%的成绩，相当不错。另外也抛开公版GTX680有较明显的幅度，当然这仅限我们所测试的游戏，但也反映出ROG Matrix HD7970的性能的确在单芯显卡中处于顶级的位置。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《光荣使命》	后期处理、高贴图模式、关闭物理特效，1920x1080 4AA	自带Benchmark
《热血无赖》	最高高画质，1920x1080 高抗锯齿	自带Benchmark
《马克思佩恩3》	最高高画质，1920x1080 MSAA 为4AA	使用Fraps，第二关第二节，主角在酒吧楼上跳下战斗一幕
《蝙蝠侠：阿甘之城》	最高画质，关闭物理特效1920x1080 4AA	自带Benchmark进行测试
《战地3》	最高画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛危机2》	画质超高+DX11，1920x1080	使用Fraps，"Out of the Ashes”关卡开始

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显 卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在26摄氏度）。

测试成绩对比（温度）

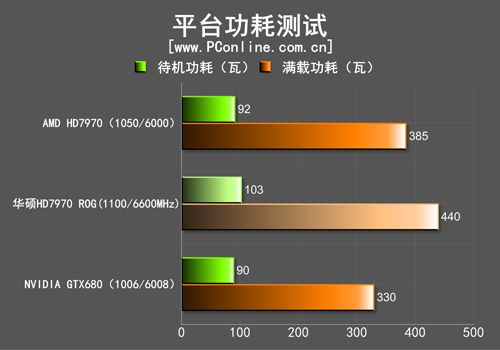

测试成绩对比（平台功耗）

　　显卡温度控制中规中矩，虽然显卡的散热器很夸张，但似乎最高温度也没有不低，要控制HD7970GHz的温度似乎压力不小，再说是在1.1GHz的核心频率下。另外显卡的功耗也比较夸张，满载情况下达到440瓦，比公版HD7970GHz和GTX680都高不少，显然“堆料”并不“环保”。

-----------------------------------------------------------------------------

显卡风扇噪音测试：

　　每一款顶级显卡的散热器都会有一定的来头，这款ROG Matrix HD7970使用的Platium散热在温度方面似乎没有带来惊喜，那么在噪音方面呢？我们来看看。

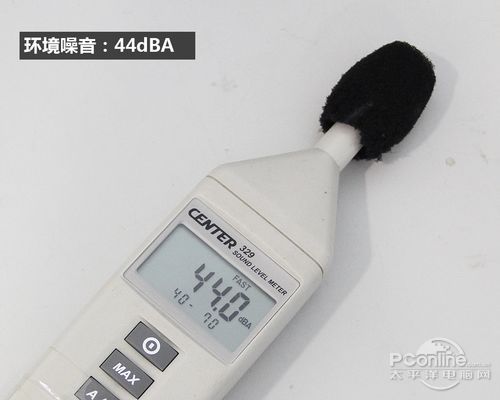

测试的环境噪音，44dBA还是不错的

满载功耗，运行Furmark也不大声

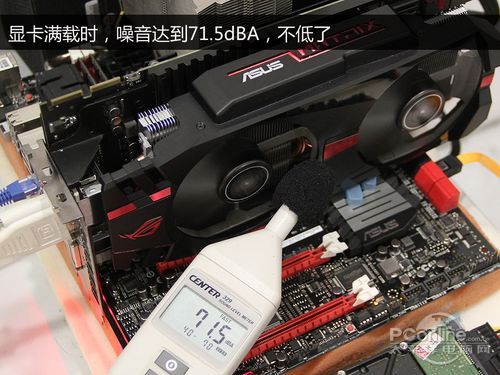

　　显卡的噪音表现似乎并没有让人惊喜，最高负载情况下， 散热风扇的噪音达到71.5dBA，不算低了，这样的噪音装入一般的机箱内也谈不上安静。

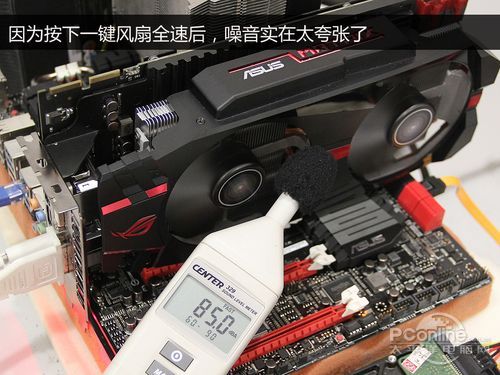

按下后，震惊了一下

这个噪音还是太大了

　　85dBA的噪音，是目前笔者所测最大声的显卡，笔者估计如果不是进行极限的风冷超频的情况下，才会考虑去按。

-----------------------------------------------------------------------------

百科小知识：

　　0 －20 分贝：很静、几乎感觉不到；20 －40 分贝：安静、犹如轻声絮语；40 －60 分贝：一般普通室内谈话；60 －70 分贝：吵闹：有损神经；70 －90 分贝：很吵、神经细胞受到破坏。90 －100 分贝：吵闹加剧、听力受损；100 －120 分贝：难以忍受、呆一分钟即暂时致聋。120分贝以上：极度聋或全聋；300分贝左右或以上：方圆20km的人不可修复性耳聋。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

功耗温度测试
测试项目	设置
Furmark	室温25摄氏度，烤机5分钟，记录平台功耗与温度，
噪音计	环境噪音：44分贝

[page]

显卡超频测试：

　　作为非公版HD7970，ROG Matrix HD7970的初始频率已经相当高，但作为玩家国度的产品，如果不对显卡进行超频，实在对不起这个名字和20相的夸张供电，因此我们来进行了超频小测试。

GPU tweak软件

　　我们使用了超频软件ASUS GPU Tweak对显卡进行超频，ASUS GPU Tweak其实已经推出了一段的时间，调整频率相当方便。

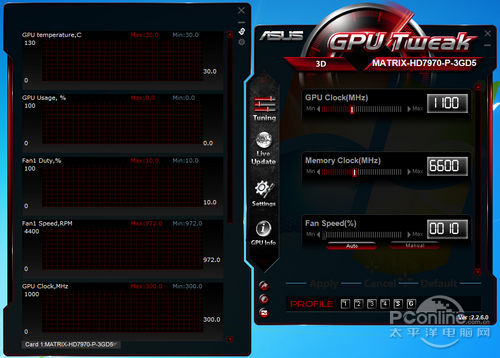

先上显卡默认频率GPU图

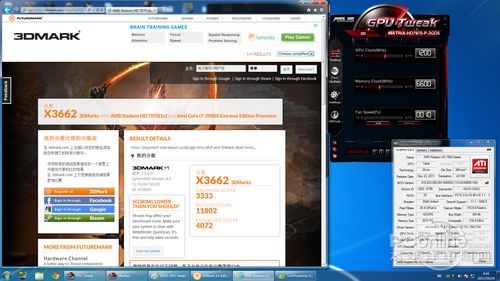

超频到1200/6600MHz，X模式跑分达到3662

　　默认电压情况下，3DMark11在X模式下跑分达到3662分，这个分数已经让很多高端显卡汗颜。

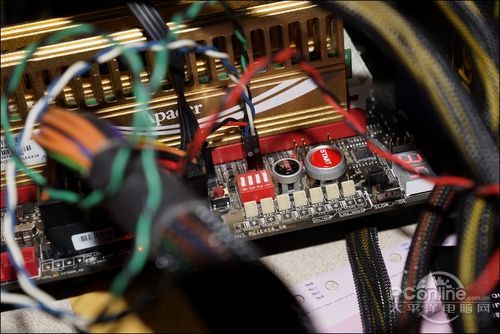

电压应该：连接到主板

　　显卡支持硬件调整电压，按标记把线材一一接到主板的VGA Hotwire针脚上，具体请对照主板说明书进行。完成硬改，可以监控/调整显卡电压。

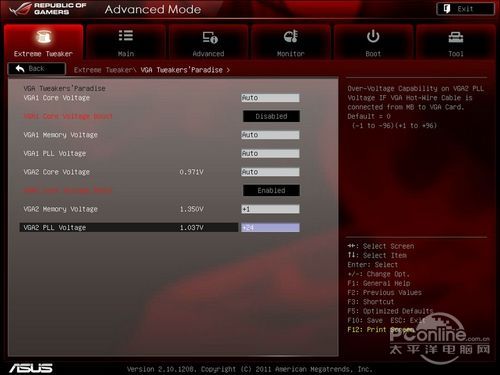

华硕R4E主板BIOS

　　硬改完成之后，我们就可以从主板的BIOS或者R4E特色的OC Key菜单里监控和调整显卡的电压设置，其中OC Key菜单方式最为有用，因为可以不依赖软件系统实时准确调整和监控。

　　小结：VGA Hotwire电压硬改是种比较极限的玩法，它为超频爱好者提供了一种全新的、准确而方便的显卡电压调整和监控方式，这是其他竞争对手所无法比拟的优势，不过这种玩法成本和技术要求都不低，一般玩家都只有仰望的份。

[page]

PConline评测室总结：

ROG Matrix HD7970天梯指引位置如下：

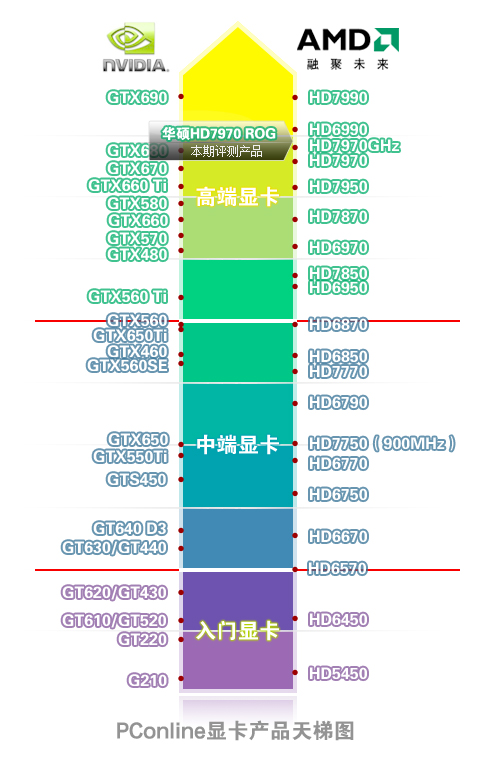

ROG Matrix HD7970在天梯图的位置

　　PConline显卡天梯图说明：ROG Matrix HD7970的频率比公版高不少，而性能也提升明显，因此在天梯图的位置也与公版拉卡距离。

 华硕 ROG Matrix HD 7970  图片  评测  论坛  报价  网购实价

　　经过一系列测试，可以看到ROG Matrix HD7970的表现并不令人失望，首先在外观和用料上，这款显卡达到空前的顶级水平，20相供电，连HD7990都汗颜，人性化的超频按钮，以及专业的超频方式很适合显卡发烧友和骨灰级玩家。显卡默认的性能也相当强劲，在单芯显卡中，屈指可数。

　　显然这显卡依然有缺点，首先4499元的价格并不是一般用户可以接受到的。另外显卡的散热器虽然很夸张，但效果没有想象中那么好。为了提高超频潜力而进行“豪华堆料”，但也带来不少功耗。

　　华硕ROG Matrix HD7970的推出，进一步显出华硕的板卡做工有很深的造诣，但HD7970已经上市很久了，就算相比HD7970GHz，也推出快半年了，而且不久前也发布了HD7990，如今这块ROG Matrix HD7970似乎并不能太吸引玩家的眼球，当然Matrix HD7970仍是不少ROG粉丝以及追从超频玩家的不二A卡首选，我们更期待华硕的重点产品——MARS3与ARES II。
