会变形的神奇显卡！微星HD7750显卡评测

　　AMD全新28nm工艺制程产品已发布一段时间，在中低端市场上，HD7750也出台赢得不少好评，而不久前微星发布非公版R7750 Power Edition，继承微星“第三代军规组件”规格，除了超公版用料和出色的超频能力之外，还采用了业界首创的散热设计－TransThermal，用户可以根据自己的散热需求打造出不同的散热形态。

微星 R7750 Power Edition 1GD5  图片  评测  论坛  报价  网购实价

　　这款显卡由微星之前招牌的Hawk系列研发团队亲自设计，很有实力的超公版团队，并且承诺用料上绝不缩水。这款微星R7750外观上一改TwinFrozr系列张扬的金属质感，让显卡整体显得更灵活，类似于的跑车造型让塑料导风罩也能充满魅力。

微星R7750 Power Edition 显卡介绍:

　　这款R7750继承了微星R7000 Power Edition系列显卡，采用第三代军规级用料，透过第三方实验室认证並通过七项测试，符合MIL-STD-810G军规标准，不论是寿命为一般固态电容八倍的核心Hi-c CAP、电流量高出传统电感30％的SFC，还是具备长达十年寿命的Solid CAP，都为微星显卡带来最佳稳定度。


微星 R7750 Power Edition 1GD5/OC  图片  评测  论坛  报价

　　从产品的包装上，印有微星R7750 Power Edition的多种特色，基于公版改进型方案，在保持公版特性下增强散热方案和供电模式，已达到最佳的运行效果。业界首创的首创可加挂风扇的散热设计－TransThermal，用户可以根据自己的散热需求打造出三种不同的散热形态。

微星R7750 Power Edition附带风扇

　　微星R7750 Power Edition 1GD5采用了创新方案，散热器采用单风扇设计，但是留有另外一个风扇，通过包装内附赠风扇能够有效增加散热效率风扇。值得一提的是，微星R7750所配备的风扇，采用刀锋叶片技术，拥有开机自动反转除尘功能，在系统启动时，自动清除散热器上的灰尘以确保散热器工作在最佳状态。

初始形态：微星R7750 Power Edition单风扇模式

　　没有了TwinFrozr系列的金属质感，但丝毫未能影响到这款微星R7750 Power Edition的外观，类似于的跑车造型让塑料导风罩也能充满魅力。

变形极限模式：微星R7750 Power Edition极限模式

　　极限模式是在原装风扇之上直接安装上第二把风扇，垂直分布的双风扇可以在很小的空间里实现加大风压风流的目的，更针对核心部分的散热，适合短时间内的大幅度超频。

变形双风扇模式：微星R7750 Power Edition 双风扇模式

　　微星 R7750 PowerEdition可以通过延伸风扇导风罩的形式将3D风魔系统预留的第二风扇位露出。将随卡附上的第二个风扇安装至露出的新风扇位即可组成双风扇模式。这样的组合不仅提供比常规模式高一倍的风压和风量，同时还能对整个PCB表面提供更均匀的散热风流，适合长时间的小幅度超频使用。

微星R7750 Power Edition视频

　　微星 R7750 PowerEdition的报价为799元，联系相近价格的产品，我们选取HD6770和对手NVIDIA GTX550Ti作为竞争对手，微星R7750 PowerEdition 和公版HD6770的频率规格接近，只是架构核心、工艺和流处理器数量大有不同，让这次评测更具看点。新的工艺往往能大幅度提升显卡性能，但是精简到512个流处理器的Cape Verde Pro 架构能否击败800个流处理器的Juniper XT？后续将会分晓，而且为突出显卡的可加挂风扇的散热设计－TransThermal，温度方面也有详细解析。

 [page]

微星 R7750 PowerEdition拆解：

微星 R7750 PowerEdition 正面

微星 R7750 PowerEdition 背面

 　　微星 R7750 PowerEdition由微星招牌的Hawk系列研发团队亲自设计，一改TwinFrozr系列张扬的金属质感，采用了流线型跑车元素设计。在节约成本同时，使外形更亲和，使后续的更换风扇显得更简单。


微星 R7750 PowerEdition 接口

 　　产品输出接口有DP、HDMI和DVI组成全高清接口输出方案，用户可以根据自身需要组合平台。机身使用6pin供电保证运行稳定，而且还具有CrossFire接口。


微星 R7750 PowerEdition散热器

 　　微星 R7750 PowerEdition最大的特色，在于其可变式的3D风魔散热系统。风扇扣住后通过两颗螺丝固定，既方便用户拆卸，又可以保障风扇运转时的稳定。针对不同的机箱内部空间以及用户对温度和噪音的需求，3D风魔散热系统可以实现多种噪音和温度表现的搭配方式。

微星 R7750 PWM 4+1+1供电

 　　微星 R7750 PowerEdition核心供电主控采用uPI UP1608PK PWM芯片，用于控制4相核心供电回路。每相供电搭配2上1下三颗NIKOS S0-8封装的MOSFET，用料方面采用SFC亚铁盐电感。另外，4相核心供电旁边还有1相供电，1R6封闭电感以及1上1下两颗MOSFET，用于I/O协助供电，微星“第三代军规组件”使用了全新的超级铁素体电感，高出30%的电流容量和10%的电流效率。。

微星 R7750 PowerEdition供电细节

 　　同时，微星采用了“军工级固态电容”，其具有超大容量，超低ESR以及不爆浆的特性，并且不会消耗过多的能量，提高电源的效率。第二代DrMOS是“第三代军规”的中流砥柱，它采用三合一的封装方式，并引入双重过热保护机制，让整个平台有更高的耐受性及稳定性。


芯片细节

 　　显卡使用了Cape Verde Pro核心，由完整的Cape Verde XT精简而来，核心依然集成15亿晶体管，核心面积123平方毫米，不过流处理器减少到512个，纹理单元减少到32个。海力士GDDR5显存颗粒，单颗容量256MB，正面4颗共同组成1GB/128-bit的显存规格。

三重电压：稳定的保证

 　　微星 R7750 PowerEdition显卡拥有三重超电压功能，通过附带的超频软件MSI Afterburner ，可细致调整GPU、显存、VDDCI电压，不仅能体现出显卡的专业，而且还能为超频玩家提供人性化的选项，释放显卡超频潜力。

[page]

测试平台介绍及测试方法说明

　　在测试平台方面我们采用了顶级的Intel SandyBridge-E平台（Core i7 3960X + X79）来消除CPU性能瓶颈，以最大限度的发挥出各款显卡的峰值性能。测试平台软硬件配置如下表。

　　测试产品的选择上，针对6代系列HD6770最能体现新架构的性能，而在对手方面，选择了性能价格都相近的GTX550Ti作为竞争对手。

理论性能测试

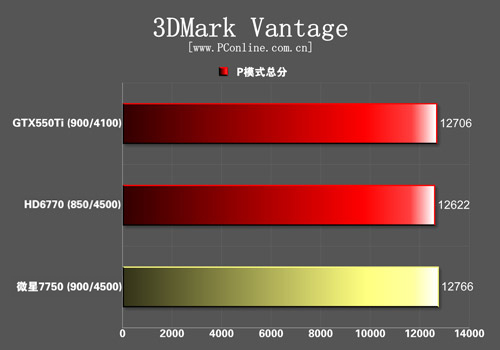

●3DMark Vantage v1.10

理论性能测试：3DMark Vantage v1.10
软件介绍	3DMark Vantage能全面发挥多核心处理器、多路显卡的优势，测试成绩至今仍具有重要参考意义。
测试方法	选择Performance模式测试图形分数(P档)

测试成绩对比

●3DMark 11 v1.02

理论性能测试：3DMark 11 v1.02
软件介绍	3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。
测试方法	选择Performance模式测试图形分数(P档)

测试成绩对比

●Heaven Bench 3.0

理论性能测试：Heaven Benchmark 3.0
软件介绍	Heaven Benchmark大量使用Hardware Tessellation(硬件曲面细分)技术，考察GPU的曲面细分性能
测试方法	设置曲面细分级别为Normal，4AA，在指定分辨率下进行测试

测试成绩对比

　　测试小结：3DMark系列中，三款对比的产品差距相当小，成绩非常接近，而在曲面细分测试Heaven Benchmark 3.0中，微星R7750 Power Edition小胜一筹。

[page]

游戏性能测试

●《使命召唤8：现代战争3》

游戏性能测试：《使命召唤8》
软件介绍	《使命召唤8》游戏引擎源自改良后的《使命召唤4》。用并不苛求硬件性能，达成了高水准的画面质量，在战场营建、气氛渲染上很出色
测试方法	选择第一幕“黑色星期二”关卡，在进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角下的平均帧速。

测试成绩对比

●游戏：《光荣使命》

游戏性能测试：《光荣使命》
软件介绍	光荣使命大量运用了光线效果，可以用来考察DX11性能
测试方法	利用游戏自带的Benchmark测试，正常贴图质量，关闭后台处理，游戏分辨率设置为1440x900

测试成绩对比

　　测试小结：在《使命召唤8》游戏中，三款显卡水平相当接近，性能几乎一致。而新出游戏《光荣使命》的测试中，微星R7750 Power Edition性能超于了HD6770，但跑得最佳的还是GT550Ti，也许是对新游戏的优化不够，显卡的表现也不尽相同。

[page]

●《战地3》

游戏性能测试：《战地3》
软件介绍	《战地3》采用的全新DX11“寒霜2”引擎，在各方面都达到了当前PC游戏的顶点水平，可以作为测试显卡实际游戏性能的一个重要参考
测试方法	单人模式下，选择“追猎行动”关卡进行测试，在进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

测试成绩对比

●《尘埃：对决》

游戏性能测试：《尘埃：对决》
软件介绍	《尘埃：对决》保持了赛车游戏专业性强、模拟度高的风格，车身的精细程度大大强化，测试中不同级别的显卡可以拉开分数差距。
测试方法	使用自带Benchmark进行测试，使用高画质和普通后期设定，根据制定分辨率进行测试

测试成绩对比

　　测试小结：《战地3》游戏中，三款显卡的表现还是相当一致，性能差异相当小。《尘埃：对决》都是近期热门的DX11游戏大作，微星R7750 Power Edition还是表现出小胜的局面。

[page]

●《孤岛危机2》

游戏性能测试：《孤岛危机2》
软件介绍	《孤岛危机2》采用了第三代CryEngine引擎，强化了游戏贴图、人物模组、光影特效等多种游戏表现，走在了DX11游戏画质的最前沿。
测试方法	单人模式下，选择了"Out of the Ashes”关卡进行测试，在正式进入游戏画面后不作任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

测试成绩对比

●《蝙蝠侠：阿甘之城》

游戏性能测试：《蝙蝠侠：阿甘之城》
软件介绍	这款游戏对显卡压力非常大，DX11高分辨率+最高画质下，1000元以上的显卡才能够跑流畅。
测试方法	为公平起见，关闭游戏的PhysX物理加速选项，使用自带Benchmark进行测试

测试成绩对比(1920x1080分辨率)

　　测试小结：最后，通过游戏《孤岛危机》和《蝙蝠侠：阿甘之城》测试得出，三者显卡的性能相差非常接近，虽然仅有的512个流处理器单元，但凭着出色的架构，微星R7750 Power Edition的性能已经超越了拥有800个流处理器单元的HD6770。然而新工艺不仅在性能上会表现出色，同时功耗温度上也会有闪亮的表现，下面进行温度和平台功耗的测试。

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

满载温度和平台功耗测试：Furmark
软件介绍	FurMark是一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，属于满载压力测试，软件自带GPU温度检测
测试方法	连续烤机5分钟后记录GPU核心温度和平台功耗

待机温度和平台功耗测试：GPU-Z
软件介绍	GPU-Z是常用的显卡检测工具，软件自带Sensor功能可以记录GPU核心的负载和温度
测试方法	满载烤机后待机5分钟，记录GPU核心温度和平台功耗（室温24度）

图表：测试成绩对比

图表：测试成绩对比

         测试小结：微星R7750 Power Edition 的功耗表现相当闪亮，凭借着28nm工艺的新架构，就算在满载下，整体平台都显得相当节能，媲美某些40nm的低端产品。而在温度测试中，我们增加了微星极限模式和双风扇模式两种，通过压力测试，可以看到增加了风扇后，显卡整体温度平均下降了5度，这样的表现也相当不错，不足60度的最高温度，在中低端市场上也不常见。

PConline评测室总结：

 　　PConline显卡天梯图说明：微星R7750 Power Edition出厂默认核心频率为900MHz，比公版超出了100MHz，而且还有具有超频潜力，性能方面无疑超越公版的HD7750，因此在我们的天梯图上，微星R7750 Power Edition的位置比公版HD7750略高。


微星 R7750 Power Edition 1GD5  图片  评测  论坛  报价  网购实价

　　微星R7750 Power Edition 业界首创的首创可加挂风扇的散热设计－TransThermal，用户可以根据自己的散热需求打造出三种不同的散热形态，为用户提供不同环境的使用方案。相比起其它主流产品，更具DIY潜力，相信日后将会有更多微星的显卡产品使用这样的设计。散热器的改善使显卡的温度能得到有效的控制，微星R7750 Power Edition超公版的设计同样在性能上得到提升，目前市场上的主流报价为799元，相比起市面上的HD6770和GTX550Ti都拥有更高的性能和更低的功耗，性价比非常可观，有兴趣的朋友不妨留意相关信息。
