又见威武关公！耕昇GTX680关羽版评测

　　一直以来，MVIDIA和AMD两大巨头推出新的GPU芯片时，各大厂商都会陆续发布自家非公版显卡，目的就是发掘芯片的潜能和增加显卡的竞争力，就算是最新的GTX680芯片也不例外，今天我们要评测是来自耕昇的非公版GTX680——关羽版，威武的散热系统给人留下了深刻的印象。

　　GTX680虽然比对手AMD发布的HD7970要晚，但却“后来居上”性能比对手的HD7970更强、功耗却更低，耕昇GTX680关羽版会让这块芯片提升到怎样的高度呢？下面为大家揭晓。

耕昇 GTX680 关羽版  图片  评测  论坛  报价  网购实价

　　耕昇GTX680关羽版显卡基于NVIDIA最新28nm制程的GK104核心设计，采用非公版设计，基础频率提高到1084MHz，Boost频率1150MHz，显存频率3150MHz。拥有1536个流处理器和256bit的显存位宽。显卡支持DirectX11、Shader Model5.0、PhysX、CUDA等3D游戏技术；还支持与DisplayPort 1.2a、HDMI 1.4、双屏输出等显示技术。

耕昇GTX680关羽版采用PhantomII散热器

　　耕昇GTX680关羽版沿用了Phantom自然吸气式散热系统，显卡的静音风扇位于散热片之下，内吸式气流更有利于构建散热风道。显卡的高密度散热片、六条铜质热管表面都采用了镀镍处理，更耐氧化。

PhantomII散热原理图

本期测试显卡天梯图位置如下：

　　PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。耕昇GTX680关羽版显卡的设计经历了小幅度预超频，因此性能略高于公版GTX680。

[page]

耕昇GTX680关羽版拆解解析：

　　耕昇GTX680关羽版显卡采用的是非公版设计，沿用Phantom自然吸气式散热系统，配备了旗下主打高质量的“关羽版”元素，使显卡具备了更好的整体电气性能，并为这款显卡提供三年的保修服务。

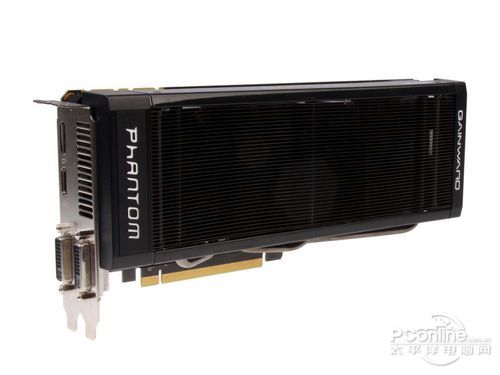

耕昇GTX680关羽版正面图

　　耕昇GTX680关羽版“身材”相当霸气，体形巨大充分突出旗舰版的霸气，显卡散热器采用的是双槽位设计设计，需要占用双槽位辅助散热。然而耕昇独家的自吸气散热器，让显卡看上去更像是静音版。

显卡输出接口

　　输出接口方面，显卡采用了DVI+DVI+HDMI+DisplayPort接口组合，可以直接接驳各种大屏幕显示设备，很适合发烧玩家使用。显卡的输出接口挡板上还具有散热风道出风口，设计得很合理。

显卡散热器拆解

　　耕昇GTX680关羽版沿用了Phantom自然吸气式散热系统，并且使用了最新Phantom II散热器，显卡散热器体积很大，将显卡PCB几乎都罩了起来，有助于借助自吸气设计形成的下沉式风道辅助散热。

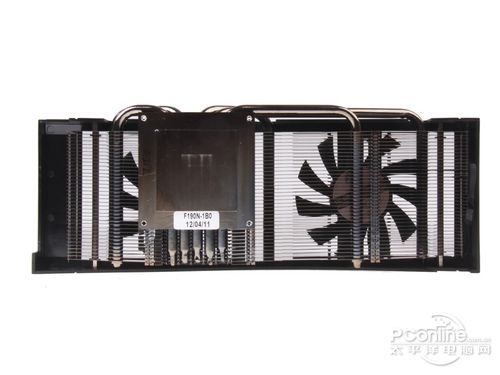

Phantom II散热器

　　Phantom II散热器，采用先进黑洞式双风道散热，风扇完全隐藏在散热器内部。该散热器由两把8cm风扇、5根镀镍热管、纯铜底座以及44片大面积鳍片组成，可以快速将GTX 680产生的热量排出去。

一体式散热片

　　耕昇GTX680关羽版特别设计的一体式散热片，同时在重要部位增加了导热贴，可以针对电感以及显存进行散热，同时起到固定PCB令其不变形的作用，这点设计显得具有人性化。


显卡PCB版

　　显卡采用的是黑色PCB，看上去沉稳、高档，显卡PCB上设计空间很足，走线清晰规范，板上元器件、各功能模块布局整齐合理。

供电模块

　　耕昇GTX680关羽版采用了PCB方案建立在公版基础之上，在将4+2相公版供电模块补全成6+2相的同时对细部用料进行了一定调整，替换了部分元件以便换来更好的适应增加供电所带来的需求。另外，耕昇GTX680关羽版还将6+6pin的供电接口替换成了6+8pin的方案，这进一步保障了整卡高频运行的能源需求。


显卡细节

　　耕昇GTX680关羽版采用的核心基于GK104架构，拥有1536个流处理器，128组Texture Array以及32组ROP单元。默认运行频率1084MHz，明显高于公版的1006MHz。使用了8颗现代显存，组成256bit位宽，6300MHz率频。更高的运行频率为其带来了很好的性能表现。

前端电路

　　虽然显卡的输出接口组合以数字信号为主，但由于DVI接口可以转接支持VGA模拟信号输出，为了保护模拟信号画质，DVI接口背部具有金属屏蔽罩。

[page]

测试平台介绍及测试方法说明

    为了更直观看到耕昇GTX680关羽版的性能定位，我们采用了公版GTX680以及AMD公版7970显卡作为对比的参照物。在测试平台方面我们采用了顶级的Intel SandyBridge-E平台（Core i7 3960X + X79）来消除CPU性能瓶颈，以最大限度的发挥出各款显卡的峰值性能。测试平台软硬件配置如下表。

　　在测试平台方面我们采用了顶级的Intel SandyBridge-E平台（Core i7 3960X + X79）来消除CPU性能瓶颈，以最大限度的发挥出各款显卡的峰值性能。

理论性能测试

●3DMark Vantage v1.10

理论性能测试：3DMark Vantage v1.10
软件介绍	3DMark Vantage能全面发挥多核心处理器、多路显卡的优势，测试成绩至今仍具有重要参考意义。
测试方法	选择Extreme模式测试图形分数(X档)

测试成绩对比

●3DMark 11 v1.02

理论性能测试：3DMark 11 v1.02
软件介绍	3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。
测试方法	选择Extreme模式测试图形分数(X档)

测试成绩对比

Heaven Bench 3.0

理论性能测试：Heaven Benchmark 3.0
软件介绍	Heaven Benchmark大量使用Hardware Tessellation(硬件曲面细分)技术，考察GPU的曲面细分性能
测试方法	设置曲面细分级别为Normal，4AA，在指定分辨率下进行测试

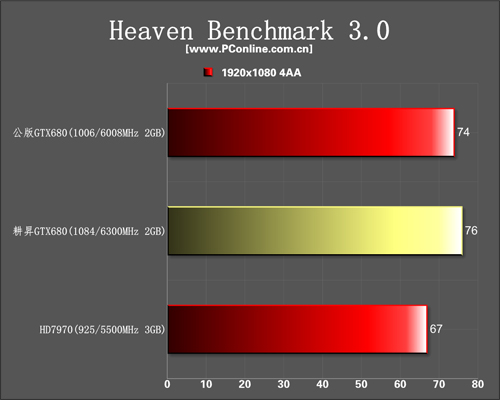

测试成绩对比(1920x1080分辨率)

测试成绩对比(2560x1600分辨率)

    测试小结：在3DMark测试中，耕昇GTX680关羽版已经明显超越了公版GTX680，比起对手A卡旗舰版HD7970更是甩开一段距离。可见耕昇GTX680关羽版拥有的性能还是相当彪悍。

[page]

游戏性能测试

●DX9游戏：《使命召唤8：现代战争3》

游戏性能测试：DX9游戏《使命召唤8》
软件介绍	《使命召唤8》游戏引擎源自改良后的《使命召唤4》。用并不苛求硬件性能，达成了高水准的画面质量，在战场营建、气氛渲染上很出色
测试方法	选择第一幕“黑色星期二”关卡，在进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角下的平均帧速。

测试成绩对比(1920x1080分辨率)

测试成绩对比(2560x1600分辨率)

●DX10游戏：《孤岛惊魂2》

游戏性能测试：DX10游戏《孤岛惊魂2》
软件介绍	孤岛惊魂2大量运用了火焰效果，可以用来考察DX10性能
测试方法	利用游戏自带的Benchmark测试，所有画质、特效开到最高

测试成绩对比(1920x1080分辨率)

测试成绩对比(2560x1600分辨率)

    测试小结：在《使命召唤8》和《孤岛惊魂2》的游戏测试中，同样耕昇GTX680关羽版小幅度超于公版GTX680，比起AMD的旗舰版HD7970更是大幅领先。

[page]

游戏性能测试

●DX11游戏：《战地3》

游戏性能测试：DX11游戏《战地3》
软件介绍	《战地3》采用的全新DX11“寒霜2”引擎，在各方面都达到了当前PC游戏的顶点水平，可以作为测试显卡实际游戏性能的一个重要参考
测试方法	单人模式下，选择“追猎行动”关卡进行测试，在进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

测试成绩对比(1920x1080分辨率)

测试成绩对比(2560x1600分辨率)

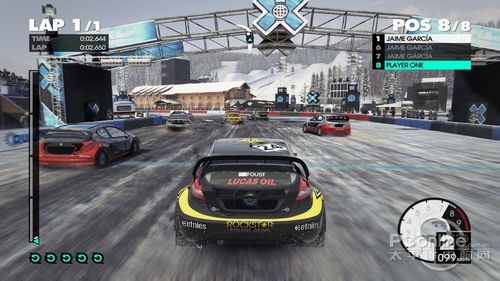

●DX11游戏：《尘埃3》

游戏性能测试：DX11游戏《尘埃3》
软件介绍	《尘埃3》保持了赛车游戏专业性强、模拟度高的风格，车身的精细程度大大强化，测试中不同级别的显卡可以拉开分数差距。
测试方法	使用自带Benchmark进行测试，使用高画质和普通后期设定

测试成绩对比(1920x1080分辨率)

测试成绩对比(2560x1600分辨率)

　　测试小结：《战地3》和《尘埃3》都是近期热门的DX11游戏大作，从测试数据中可以对比看到，耕昇GTX680关羽版同样在性能上小幅度超越公版GTX680，而且比HD7970有较大的提升。

[page]

游戏性能测试

●DX11游戏：《孤岛危机2》

游戏性能测试：DX11游戏《孤岛危机2》
软件介绍	《孤岛危机2》采用了第三代CryEngine引擎，强化了游戏贴图、人物模组、光影特效等多种游戏表现，走在了DX11游戏画质的最前沿。
测试方法	单人模式下，选择了"Out of the Ashes”关卡进行测试，在正式进入游戏画面后不作任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

测试成绩对比(1920x1080分辨率)

测试成绩对比(2560x1600分辨率)

●DX11游戏：《蝙蝠侠：阿甘之城》

游戏性能测试：DX11游戏《蝙蝠侠：阿甘之城》
软件介绍	这款游戏对显卡压力非常大，DX11高分辨率+最高画质下，1000元以上的显卡才能够跑流畅。
测试方法	为公平起见，关闭游戏的PhysX物理加速选项，使用自带Benchmark进行测试

测试成绩对比(1920x1080分辨率)

测试成绩对比(2560x1600分辨率)

　　测试小结：对于《孤岛危机》这款显卡杀手游戏，即便是A/N两家旗舰型号在孤岛危机最高难度测试中也无法达到30帧的基本流畅级别，即使拥有较高频率耕昇GTX680关羽版还是没有跑出惊喜成绩。而游戏《蝙蝠侠：阿甘之城》，耕昇GTX680关羽版还是保持领先。

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

满载温度和平台功耗测试：Furmark
软件介绍	FurMark是一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，属于满载压力测试，软件自带GPU温度检测
测试方法	连续烤机5分钟后记录GPU核心温度和平台功耗

待机温度和平台功耗测试：GPU-Z
软件介绍	GPU-Z是常用的显卡检测工具，软件自带Sensor功能可以记录GPU核心的负载和温度
测试方法	满载烤机后待机5分钟，记录GPU核心温度和平台功耗（室温24度）

测试成绩对比（温度）

测试成绩对比（平台功耗）

　　测试小结：虽然配备最新Phantom II散热器，但耕昇GTX680关羽版的散热效果并不是太理想，显卡的待机功耗和温度到相当理想，比公版GTX680低不少，但在满负载的情况下却发生逆转，虽然功耗还是比对手A卡的HD7970要低，但温度却接近90度。由此看来，400W额定功率的电源即可满足大多数玩家的使用需求，但要是长期满负载下运行，更换散热器还是显得需要。

PConline评测室总结

耕昇GTX680关羽版

　　耕昇GTX680关羽版使用最新Phantom II自然吸气式散热系统为这款显卡带来了独特的个性化、差异化元素，显卡做工细致严谨，用料豪华，同时给其挑战更高的主频创造了有利的条件。耕昇GTX680关羽版是一款性能令人满意的超公版显卡，不仅在用料上、跑分上、温度上都比公版GTX680要优胜不少，目前媒体报价3999元，有兴趣的朋友不妨留意。
