颤抖吧GTX680 HIS HD7870IceQ交火评测

　　HIS成立于1987年，与笔者同年，这款专注显卡25年的厂商比著名芯片厂商英伟达还早7年。目前，HIS已经在全球范围取得销量领先，多国市场份额排名第一，欧美纯A卡品牌王者。HIS著名的IceQ冰酷系列以及IceQX冰立方系列风靡全球，遥遥领先其他品牌散热，更冷更静的形象深入民心。继之前为大家奉上了HIS 7870 IceQ单卡测试之后，近日，第二块HIS 7870 IceQ显卡抵达了评测室，下面为大家送上精彩的双卡交火测试。

HIS HD7870冰酷 2GB  图片  评测  论坛  报价

HIS 7870 IceQ 产品概述

　　尽管之前已经为大家介绍过HIS 7870 IceQ，但为了方便首次阅读的读者，笔者还是不厌其烦地为大家再介绍一下。AMD定位中高端市场的HD7800系列产品，拥有着高性能、低功耗的特点。在AMD新显卡上市的第一时间，HIS也迅速推出了旗下的HIS HD7870冰酷 2GB产品，这款显卡采用了有“业界质量标杆”之称的AMD公版显卡设计方案，而且散热器采用了更给力、更个性的“冰酷”涡轮鼓风机+4热管设计，质量严谨、散热强悍，不失HIS发烧级A卡风范。

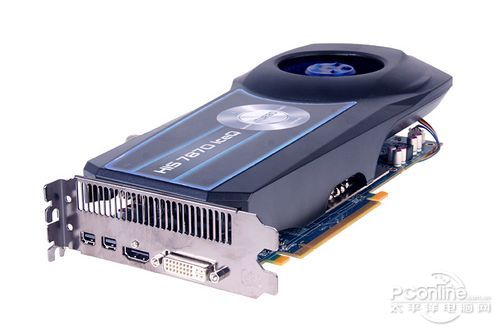

HIS HD7870冰酷 2GB显卡

　　HIS HD7870冰酷 2GB显卡采用的是AMD公版方案，因此频率设定、性能表现都与AMD公版显卡一致，游戏性能在对手的GTX570之上。而且借助强悍的散热器，这款显卡的超频能力肯定更强悍，而且28纳米GCN架构的超频实力也是有目共睹的，保守说来风冷上1GHz都很轻松。

强悍的散热性能，是这款显卡的一大优势

　　至于硬件规格方面，HD7870采用AMD 28纳米GCN架构“Pitcairn”图形芯片，内建20组计算单元、1280个流处理器、64个纹理单元、32个ROP单元、128个Z/Stencil单元，核心频率为1000MHz，让公版显卡首次突破“GHz”水准。显卡TDP功耗155W，实际游戏性能比HD6970、GTX570等上一代顶级显卡还要强大。

本期测试显卡天梯指引位置如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

PConline显卡天梯图

　　PConline显卡天梯图说明：HIS HD7870冰酷 2GB显卡默认核心频率1000MHz，与AMD公版HD7870显卡完全一致，因此在我们的显卡天梯图上，HIS HD7870冰酷 2GB显卡的位置与公版产品一致。>>

[page]

HIS HD7870冰酷 2GB显卡拆解解析（1）：

　　HIS HD7870冰酷 2GB显卡外观造型很独特，散热器前窄后宽、体型巨大，像甲板一样固定在PCB上方。显卡散热器采用了全覆盖式设计，涡轮风扇在风量上也是“深得民心”。显卡体积比较厚，需要占据两条主板扩展槽位。

　

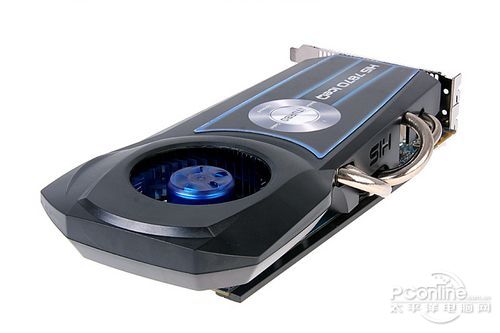

HIS HD7870冰酷 2GB显卡外观造型

　　显卡散热器体型巨大、造型独特，尾端的涡轮风扇部分是悬空结构，类似一台“鼓风机”。涡轮将冷空气吸入后，借助散热器外壳构成的风道，将空气吹入散热腔，带走内部金属鳍片上的热量，最后从显卡输出接口挡板处吹出，形成了一个完整的独立散热风道。

　
HIS HD7870冰酷 2GB显卡散热器散热器特写

　　HD7870显卡输出接口组合与顶级HD7970一致，为DVI+HDMI+Mini-DP+Mini-DP四个数字接口模式，可以直接连接各种数字大屏。借助DP分线器，显卡最高可以支持单卡6屏输出，规格很超前。

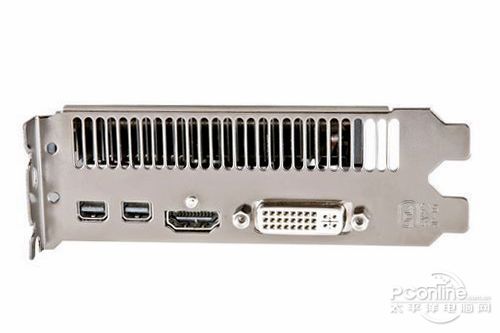

显卡输出接口

　　从背部看来，显卡保持着很高的贴片工艺水准，整体风格非常严谨扎实。

显卡背部图

　　显卡散热器采用的是涡轮风扇设计，散热器内部是大面积的散热鳍片和4根5毫米口径铜质热管。涡轮风扇运转起来风量十足，散热器的封闭式腔体内，风力分布也可以更均匀，能完美兼顾PCB前端供电电路散热。

显卡拆解

　　显卡散热器具有四根5mm口径的热管，能够快速将热量传导出去。显卡散热器金属鳍片采用穿片工艺接合，做工很严谨，工整、严密的散热片，形成了很大的散热表面积，能够在双风扇作用下快速驱散热量。

显卡散热器

　　散热器具有一块铜吸热底座，铜底与热管、散热片契合的很严密，从而能够更稳定、更高效的传导热量。散热器金属部件细节做工很精湛，切割、穿片、打磨工艺全无瑕疵。>>

[page]

HIS HD7870冰酷 2GB显卡拆解解析（2）：

　　显卡采用的是AMD公版HD7870 PCB设计方案，PCB面积适中，布线风格整齐严谨，5相核心供电电路位于PCB前端，板上元器件、各功能模块布局合理有序。显卡采用256bit显存位宽设计，8颗GDDR5显存芯片组成了2GB的“海量”规格。显卡显示核心采用45度倾斜角摆放。

显卡PCB

　　由于体型大、分量重，显卡PCB上肩还装备了一条金属加固条，能够保护显卡PCB不变形。显卡采用双6Pin外接供电设计，最大功耗155W。

PCB加固条

　　“Pitcairn”图形芯片核心面积很小，芯片周围没有HD7900系列的金属承压垫，芯片上印刻有芯片产地、编码等信息。AMD 28纳米GCN图形芯片由台积电代工生产，芯片产地为“Made in TaiWan”。显卡采用的是海力士0.4ns GDDR5显存，显存默认频率4800MHz。

显示核心及显存芯片

　　HD7800系列显卡的“Pitcairn”图形芯片对供电要求并不高，加之显卡的输出接口组合以数字信号为主，因此显卡的4相核心供电电路被安置在了PCB前端，供电模式为数字PMW，用料为铁素体电感、日系固态电容、数控Mosfet组合方案。

显卡前端电路

　　数字供电电路在负载切换、转换效率上比传统的模拟供电电路更有优势，而且电流/电压控制更精准、调校更精确、更抗干扰，是中高端显卡的首选供电方案，但元器件成本也比传统电路更高。

显卡尾端电路

　　由于显存容量比较大，因此显卡尾端具有2相显存供电电路，专门为显存供电。此外显卡还具有1相PCI-E接口辅助供电电路，完善的供电，对显卡的稳定性、超频能力都是一道保障。>>

[page]

显卡测试平台和测试方法说明：

两块更给力

　　在平台方面我们采用了顶级的Intel SandyBridge平台（Core i7 3960X + X79）来消除CPU性能瓶颈，以最大限度的发挥出各款显卡的性能。驱动程序方面，A卡催化剂版本为12.3，在我们的实际测试中，这款最新驱动在新显卡上的整体表现还比较稳定，对新显卡支持比较出色。N卡驱动为Forceware 295.73 WHQL版本，这款最新驱动让N卡GTX500系列性能也有所提升。

　　HD7870将会是A卡中高端新主力，因此在对比显卡方面，我们选用的是HIS 7870IceQ单卡，公版HD7970，当然还有对手NVIDIA的GTX680。

●3DMark Vantage v1.10

理论性能测试：3DMark Vantage v1.10
软件介绍	3DMark Vantage能全面发挥多核心处理器、多路显卡的优势，测试成绩至今仍具有重要参考意义。
测试方法	选择Extreme模式测试图形分数(X档)

　　HIS 7870IceQ双卡交火测试在3DV里面成绩突破两万分的天际，十分犀利，与单卡成绩相比得到大幅提升。

●3DMark 11 v1.02

理论性能测试：3DMark 11 v1.02
软件介绍	3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。
测试方法	选择Extreme模式测试图形分数(X档)

　　3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。

3DMARK 11测试成绩（X模式）

　　在3DMark 11测试中，HIS HD7870冰酷 2GB交火测试在X模式下得分超过4000分，大幅超越NVIDIA的最新旗舰GTX680，非常强悍。>>

[page]

《战地3》游戏测试

　　2011年10月25日，世代DX11年度巨作《战地3》终于正式发布，作为当前PC军事题材射击游戏的两大支柱之一，《战地3》这次绝对没有让玩家失望，借助全新开发的“寒霜2”引擎，《战地3》对DX11提供了完美支持，游戏中细腻的光照/粒子效果、乱真的场景渲染、大面积的物理破坏效果、畅快的射击感受、精良的枪械手感，让这款游戏终于为我们展现了DX11次世代大作的震撼威力。

《战地3》

　　《战地》系列游戏是电子娱乐巨头EA手上的一张王牌强档，《战地》引擎也是业界很多游戏的画面支撑，此次《战地3》采用的全新DX11“寒霜2”引擎，在3D建模精度、画面渲染、特效呈现、物理效果等方面，都达到了当前PC游戏的顶点水平，为次世代DX11游戏大作树立了一个标杆，因此成为了我们测试当前显卡实际游戏性能的一个重要参考。在《战地3》游戏单人模式下，我们精选了“追猎行动”关卡来进行测试，在这个测试场景中，我们在正式进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

　　在这个实际游戏测试环节，双卡HD7870性能依然领跑全场，但与GTX680相比领先不是太多。而与单块7870的成绩相比，双卡HD7870交火的性能提升接近两倍，可以说是非常强悍。

《孤岛危机2》游戏测试

　　在DX11《孤岛危机2》中，玩家将再次穿上奈米生化服，并前后分别扮演CELL与Marines两个角色，以遇袭后的纽约为游戏背景，与神秘莫测的敌人展开新一轮高科技超限科幻战。奈米生化服极大的强化了角色的能力，玩家因此具备隐形、护盾强化、速度强化、力量强化等各具趣味的特殊本领，在高精度建模、高质量贴图的虚拟场景中，手持各种高科技枪械，最终完成“拯救世界”的艰巨重任。span>

《孤岛危机2》游戏海报

　　《孤岛危机2》采用了第三代CryEngine引擎，强化了游戏贴图、人物模组、光影特效等多种游戏表现，走在了DX11游戏画质的最前沿，对玩家来说，《孤岛危机2》游戏世界绝对是一场视觉风暴。

　　在这个测试环节，HIS HD7870交火得同样无敌，瞬间超越GTX680没压力，幅度约为20%，十分喜人。>>

Heaven Benchmark 2.5对比测试

　　最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。

Heaven Benchmark 2.5

　　Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。

2.5版本的测试界面与前代一样

测试成绩：

Heaven Benchmark 2.5测试成绩

　　在这个高难度DX11曲面细分性能测试环节，HIS HD7870冰酷 2GB交火继续展现强大威力，瞬间领先680N倍之多，图形性能提升幅度相当出乎意料。>>

[page]

温度与功耗测试：

　　在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用高负荷FurMark进行烤机测试，5分钟后记录核心满载时的温度；然后待机5分钟，在GPUspan>-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。

最新版本Furmark

满荷载测试界面

　　新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能，为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。

测试成绩：

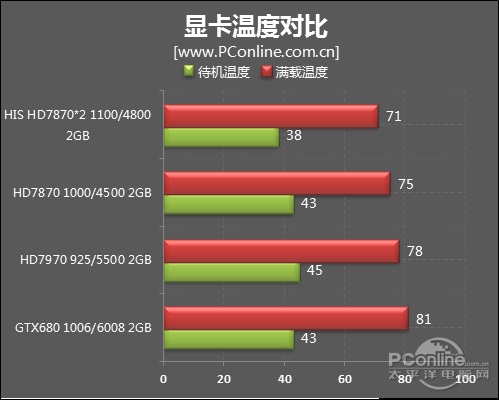

各款显卡温度测试（室温25摄氏度）

　　在桌面待机状态下，各款显卡都会降频、GPU负载为零，因此显卡的稳定核心温度都不高，而到了满载状况下，HIS HD7870冰酷 2GB双卡交火的温度都仅仅是70摄氏度多一点，比HD7970和GTX680要低上10摄氏度左右，而最让人印象深刻的是HIS的散热器能够在极短的时间之内把显卡核心的温度下降到理想水平，因此不难发现静止5分钟后，只有HIS HD7870的温度低于40摄氏度。

PConline评测室总结：

HIS HD7870冰酷 2GB  图片  评测  论坛  报价

　　作为AMD全球三大AIB厂商之一，HIS显卡在质量、个性化上都深受玩家推崇，使用两块HD7870冰酷交火的成绩就更是让人满意，它有着接近两块7870的性能，同时出色的散热设计也不会让热量问题成为你的担忧，HIS 7870冰酷显卡使用悬空式的“鼓风机”涡轮散热器，不仅做工精湛，而且在散热效果、噪音控制上也相当出色，将AMD 28纳米新架构“高能效、低功耗”的特点表现得更加突出，考虑到她的成绩已经超越了单卡GTX680，如果你对显卡性能有着极高的要求，那么HIS 7870 IceQ无疑是你的最佳选择。[返回显卡频道首页]
