激起千元内惊涛骇浪:AMD HD7700系列显卡评测

　　其实，AMD HD7700系列显卡早在2012年2月中旬就已经在国外正式发布了，而国内市场由于上一代显卡出货仍然旺盛、需要消化旧卡库存，因此直到今天才迎来HD7700系列新显卡。至此，AMD的28纳米GCN新架构显卡，除了“单卡双芯”的HD7990外，其余产品已经全部发布，在时间上获得了显著的市场先机。

AMD Radeon HD 7770  图片  评测  论坛  报价

●AMD HD7700系列显卡的市场定位是怎么样的？

　　AMD今天发布的HD7700系列显卡包含两款产品：HD7770和HD7750，分别将取代当前的HD6770、HD6750。HD7700系列面向最主力游戏玩家，国内报价在799-999元区间，是A卡的新一代千元内“顶梁柱”产品。由于AMD新一代28纳米GCN微架构在执行效率上比上一代更高、功耗却比上一代大幅降低，因此新的HD7700系列显卡在能效上取得了显著突破，是真正值得普通游戏玩家家升级的产品。

HD7700系列：基于28纳米最新工艺的千元内主力显卡

　　HD7700系列显卡最大的优势，正是28纳米GCN新架构所带来的能效优势。公版HD7770最大功耗为80W，HD7750更是降低到了55W的水准，比上一代HD6700系列显卡平均降低了40%以上，而平均性能却提升了30%有余，“高性能、低功耗”的特性非常令人心动。HD7700系列新显卡如此激进的能效进化，让上一代显卡瞬间变得暗淡无光，完全可以说是激起了千元内显卡市场上的惊涛骇浪，给NVIDIA 28纳米“开普勒”新架构未来的千元内产品摆下了一道“能效难题”。

●AMD HD7700系列显卡的硬件规格如何？

　　在硬件规格方面，HD7770和HD7750图形芯片均基于AMD 28纳米GCN新架构设计，隶属于AMD新一代“南方群岛”家族，核心代码“Cape Verde”（佛得角），但核心规模比HD7900系列有大幅度的精简，芯片内部的晶体管数量从43亿个减少到了15亿个。HD7770核心内建640个流处理器，在数量上比上一代HD6770还少，但GCN在微架构组织灵活度、流处理器执行效率上有显著的优化，因此HD7770性能已经基本持平HD6850。

　　HD7750内建512个流处理器，但同样效率出色。而且AMD在新显卡发布前夕，突然做了一个“临时决定”：面向大陆市场的HD7750将会采用高频率设计，核心频率提升到了900MHz，让这款新显卡更符合大陆玩家的喜好。今后在大陆市场上销售的HD7750显卡，也都将采用900MHz核心频率设计。另外，今天发布的HD7700系列显卡也将是AMD 28纳米GCN新架构的最低端衍生产品，A卡7系列的更低端产品，将不会基于新架构。

AMD“GCN”架构显卡路线图（HD7700以下型号将由上一代旧产品填充）

本期测试显卡天梯指引位置如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

PConline显卡天梯图

　　PConline显卡产品天梯图说明：在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 本期评测的HD7770和HD7750显卡在天梯图上的位置如上图。>>

-----------------------------------------------------------------------------

如果您想了解AMD新一代“GCN”架构显卡的更多信息，请点击下面链点：

震撼新架构！AMD新旗舰HD7970显卡首发评测
http://diy.pconline.com.cn/graphics/reviews/1201/2642450.html

真正的玩家战舰：AMD HD7950显卡首发评测
http://diy.pconline.com.cn/graphics/reviews/1201/2658580.html

-----------------------------------------------------------------------------

[page]

迪兰HD7770显卡拆解解析：

　　在AMD此次HD7700系列显卡发布中，我们最先收到的是来自迪兰的HD7770显卡。这款迪兰HD7770采用的是AMD公版方案，显卡长度为19厘米，大约是主板上PCI-E插槽的两倍长，比HD7900系列已经短了很多。显卡采用的是双槽位设计，需要额外占据一条主板扩展槽位辅助散热。

迪兰HD7770显卡

　　公版HD7770显卡默认核心频率高达1000MHz，达到了“GHz”水准。但显卡最大设计功耗仅仅80W，普通散热器即可轻松应对，由此可见28纳米工艺在提升运行频率、降低显卡功耗方面的优势。


迪兰HD7770显卡

　　HD7770最大功耗为80W，主板PCI-E插槽供电能力为75W，略低于显卡的最大功耗，因此HD7770仍然需要一个6Pin外接供电接口。但我们预计日市面上将会出现大量经历过电气优化、或者采用激进方案的HD7770显卡，从而可以抛弃外接供电，或者再现单槽“超薄”造型，从而让主流游戏显卡回归“久违”的简约风格。

迪兰HD7770显卡

　　显卡具备DVI+HDMI+2个DisplayPort输出接口，规格与HD7900系列一致。显卡输出以数字信号为主，更适合高端玩家。借助DisplayPort接口及转接线材，HD7770最大也可以支持单卡6屏独立输出。

迪兰HD7770显卡散热器

　　HD7770显卡发热量比较低，因此这款公版HD7770显卡的散热器采用的是8厘米口径风扇+铝合金吸热底座设计，没有热管，也没有使用铜材质，这种散热器规格很普通，成本也比较低。

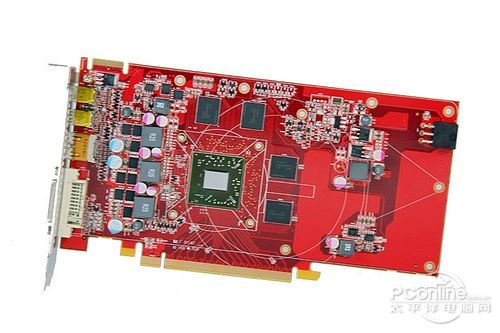

迪兰HD7770显卡PCB

　　从公版PCB看来，HD7770对供电要求不高，PCB上有大面积的空白区域没有布线。显卡采用的是128bit显存位宽设计，4颗显存芯片即可达成1GB显存规格。

显示核心及显存

　　HD7770图形芯片核心面积很小，芯片周围没有HD7900系列的金属承压垫，芯片上印刻有芯片产地、编码等信息。显卡采用的是海力士0.4ns GDDR5显存，显存默认频率4500MHz。

显卡供电电路

　　显卡采用3+1相供电设计，供电电路用料为铁素体电感+固态电容+8脚MOS管，比较普通，但比当前市面上的通路HD6770显卡扎实。这块公版PCB整体做工比较严谨，前端低通电路仍有保留，6Pin供电、PCI-E供电也都具有稳压电路。>>

[page]

AMD公版HD7770显卡赏析：

　　AMD此次只向我们送测了一块公版显卡，即下面这块HD7770。显卡沿用了HD7000系列的柔滑线条+高光外壳风格，比较美观。由于发热量不高，因此公版显卡散热器也只采用铝合金散热片+8厘米风扇设计，中规中矩。显卡核心/显存频率为1000/4500MHz，显存规格为1GB 128bit GDDR5，具备一个6Pin外接供电接口。

AMD Radeon HD7770显卡

AMD Radeon HD7770显卡

AMD Radeon HD7770显卡

AMD Radeon HD7770显卡

AMD Radeon HD7770显卡

AMD Radeon HD7770显卡

[page]

华硕HD7770显卡赏析：

　　华硕这款HD7770显卡采用的是公版PCB设计，但散热器换成了华硕特色的“DirectCu”铜热管直触式设计，结合大面积的金属鳍片，导热效率更高、散热更高效。显卡核心/显存频率为1000/4500MHz，显存规格为1GB 128bit GDDR5，具备一个6Pin外接供电接口。

华硕HD7770显卡

华硕HD7770显卡

华硕HD7770显卡

华硕HD7770显卡

华硕HD7770显卡

华硕HD7770显卡

华硕HD7770显卡

华硕HD7770显卡

华硕HD7770显卡

[page]

HIS HD7750显卡赏析：

　　HIS这款HD7750是一款响应AMD号召、面向大陆市场推出的高频版产品，采用公版HD7770 PCB设计，核心频率提升到了900MHz，并融入了HIS独家的“冰酷”散热器元素。显卡显存规格为4500MHz 1GB 128bit GDDR5，需要一个6Pin外接供电接口。

HIS HD7750显卡

HIS HD7750显卡

HIS HD7750显卡

HIS HD7750显卡

HIS HD7750显卡

HIS HD7750显卡

HIS HD7750显卡

HIS HD7750显卡

HIS HD7750显卡

HIS HD7750显卡

[page]

XFX HD7750显卡赏析：

　　XFX HD7750显卡采用非公版设计，比公版提及更大、做工更扎实、频率更高，是一款面向大陆市场的高频版产品。显卡采用了XFX独家铝面板双风扇“酷魂”散热器，整体质量更上一个档次。显卡核心/显存频率为900/4500MHz，显存规格为1GB 128bit GDDR5，需要一个6Pin外接供电接口。

XFX HD7750显卡

XFX HD7750显卡

XFX HD7750显卡

XFX HD7750显卡

XFX HD7750显卡

XFX HD7750显卡

XFX HD7750显卡

XFX HD7750显卡

XFX HD7750显卡

XFX HD7750显卡

[page]

XFX HD7770显卡赏析：

　　XFX送测的这两款显卡，采用的是一样的PCB设计，板上元器件布局比AMD公版显卡更优化，“酷魂”散热器的加入，也显著提升了显卡档次，让显卡更个性、更耐用。这款HD7770显卡核心/显存频率为1000/4500MHz，显存规格为1GB 128bit GDDR5，同样需要一个6Pin外接供电接口。

XFX HD7770显卡

XFX HD7770显卡

XFX HD7770显卡

XFX HD7770显卡

XFX HD7770显卡

XFX HD7770显卡

XFX HD7770显卡

XFX HD7770显卡

XFX HD7770显卡

XFX HD7770显卡

XFX HD7770显卡

[page]

显卡测试平台和测试方法说明：

　　在平台方面我们采用了顶级的Intel SandyBridge平台（Core i7 3960X + X79）来消除CPU性能瓶颈，以最大限度的发挥出各款显卡的性能。驱动程序方面，A卡催化剂版本为12.3版，这款最新驱动终于能够支持全系列GCN显卡，而且整体表现还比较出色。N卡驱动为Forceware 295.73 WHQL版本，这款最新驱动让N卡GTX500系列性能也有所提升。

　　HD7770/HD7750将会是A卡千元内的新“人气王”，因此在对比显卡方面，我们选用的是HD6770/HD6750上一代产品。另外，HD7770性能持平HD6850，因此我们也加入了HD6850/HD6870作性能参照。N卡方面，我们选用的是定位相近的GTX560、GTX560SE、GTX550Ti。

DX11理论性能测试：3DMark 11

3DMark 11

　　3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。

3DMark 11测试截图

测试成绩：

3DMARK 11测试成绩（Performance模式）

　　在3DMark 11测试中，借助900MHz高频率，面向大陆市场的高频版HD7750显卡得分站上了3000分大关，大幅领先上一代产品HD6750，而HD7770得分已经逼近HD6850。HD7770虽然仅有640个流处理器，但由于GCN架构运算效率更强大，因此测试性能已经很接近拥有960个流处理器、基于VLIW4架构的HD6850。>>

[page]

PConline评测室总结：

　　在我们今天的测试中，HD7770性能表现基本上与HD6850在同一个档次，相当于将HD6850/GTX460的性能引入了千元内主力市场。正是由于HD7770与HD6850性能基本重叠，因此AMD才决定将HD6850库存清理完毕后，再在大陆市场推广HD7700系列新显卡。HD7750性能表现也基本与HD6770、GTX550Ti一致，作为日后的新一代中低端“桥头堡”，在能效上获得了大突破。

AMD Radeon HD 7750  图片  评测  论坛  报价

HD7700系列显卡最大亮点：性能提升，功率降低

　　借助28纳米GCN架构，HD7770/HD7750显卡在性能提升之余，功耗却有了大幅度的降低，HD7770最大功耗80W，PCI-E接口供电能力基本可以应对，以及日后将会有大量经过电气优化、无需外接供电、单插槽“超薄”设计的激进型产品问世。HD7750最大功率更是降至55W，完全无需外接供电接口，公版HD7750已经采用了单插槽设计，全面回归“简约风”。

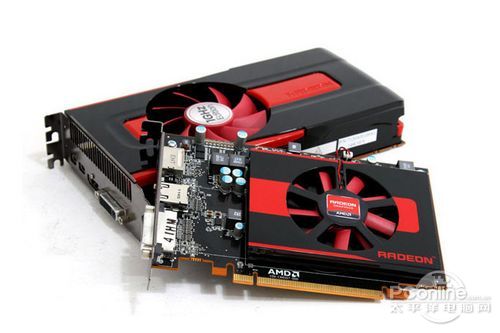

HD7700有可能会促使中端显卡回归超薄设计“简约”风格

　　另外，在我们今天的测试中，面向大陆市场的高频版HD7750，由于频率提升到了900MHz，因此显卡TDP功耗也随之提升，多数高频版HD7750显卡都采用了公版HD7770的PCB，并具备一个6Pin外接供电接口，而面向海外的800MHz无外接供电HD7750，在超频至900MHz之后则可能会遇到一些故障，供电能力制约了超频能力。

面向大陆市场的高频版HD7750显卡仍然离不开外接供电

HD7700系列显卡额外好处：成本降低，对电源要求不高

　　从AMD发布的公版显卡看来，HD7700系列对供电电路要求很一般，显卡PCB上完全没有高成本周边元器件，显卡使用的散热器也是很一般的风扇+铝合金散热片方案，因此HD6700系列显卡的制造成本预计并不高，待28纳米工艺成为A卡主流后，预计HD7700系列显卡的制造成本将比HD6700还低。因此，日后HD7700系列显卡完全有望降价到599-799元价位上，届时这两款“高能效”的新显卡将非常值得玩家选购。而不想多等的主力玩家，当前已经可以考虑入手了。

公版HD7770显卡对电气性能要求很一般，预计制造成本不高

　　另外，HD7700系列显卡的低功率，也直接降低了主流游戏PC对电源的要求，降低了整机的购买成本。在Core i3处理器+HD7770显卡平台上，300W额定功率的电源就完全可以满足稳定使用、风冷超频的需求，而且电源仍有不小的功率冗余，可用于整机的周边扩展。[返回显卡频道首页]

《战地3》游戏测试：

　　2011年10月25日，世代DX11年度巨作《战地3》终于正式发布，作为当前PC军事题材射击游戏的两大支柱之一，《战地3》这次绝对没有让玩家失望，借助全新开发的“寒霜2”引擎，《战地3》对DX11提供了完美支持，游戏中细腻的光照/粒子效果、乱真的场景渲染、大面积的物理破坏效果、畅快的射击感受、精良的枪械手感，让这款游戏终于为我们展现了DX11次世代大作的震撼威力。

《战地3》

　　《战地》系列游戏是电子娱乐巨头EA手上的一张王牌强档，《战地》引擎也是业界很多游戏的画面支撑，此次《战地3》采用的全新DX11“寒霜2”引擎，在3D建模精度、画面渲染、特效呈现、物理效果等方面，都达到了当前PC游戏的顶点水平，为次世代DX11游戏大作树立了一个标杆，因此成为了我们测试当前显卡实际游戏性能的一个重要参考。

《战地3》室内对战时的“电影级”光线/粒子渲染效果

　　在《战地3》游戏单人模式下，我们精选了“追猎行动”关卡来进行测试，在这个测试场景中，我们在正式进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

测试成绩：

《战地3》测试成绩（DX11高画质）

《战地3》测试成绩（DX11最高画质，开启4xAA）

　　在这个实际游戏测试环节，HD7750性能几乎与GTX550Ti完全一致，日后如果催化剂驱动能为新显卡带来性能优化，那么HD7750将有望超越GTX550Ti。HD7770得分与HD6850也很接近，HD7770的性能优势在于高频率、低功耗，HD6850的256bit显存位宽是仅存优势。

　　N卡方面，GTX560SE是NVIDIA为HD7770“量身定制”的竞争对手，在《战地3》测试中，其得分也略微超过HD7770。接下来我们来看看更多后续游戏测试。>>

[page]

《孤岛危机2》游戏测试：

　　在DX11《孤岛危机2》中，玩家将再次穿上奈米生化服，并前后分别扮演CELL与Marines两个角色，以遇袭后的纽约为游戏背景，与神秘莫测的敌人展开新一轮高科技超限科幻战。奈米生化服极大的强化了角色的能力，玩家因此具备隐形、护盾强化、速度强化、力量强化等各具趣味的特殊本领，在高精度建模、高质量贴图的虚拟场景中，手持各种高科技枪械，最终完成“拯救世界”的艰巨重任。

《孤岛危机2》游戏海报

　　《孤岛危机2》采用了第三代CryEngine引擎，强化了游戏贴图、人物模组、光影特效等多种游戏表现，走在了DX11游戏画质的最前沿，对玩家来说，《孤岛危机2》游戏世界绝对是一场视觉风暴。

《孤岛危机2》游戏画面

　　在《孤岛危机2》游戏单人模式下，我们选择了任务模式下，“Out of the Ashes”关卡来进行测试，在这个场景测试过程中，我们在正式进入游戏画面后不作任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

测试成绩：

《孤岛危机2》测试成绩（DX11 “High”画质）

《孤岛危机2》测试成绩（DX11 “Very High”画质）

　　HD7700系列显卡定位仍然面向千元内市场，因此在《孤岛危机2》测试环节，我们采用的是“High”和“Very High”画质，而没有测试更高负荷的“Extreme”、“Ultra”画质。就测试得分看来，HD6700系列显卡具有流畅的游戏可玩性，HD7750、HD6770、GTX550Ti得分很接近。HD7770则略低于HD6850，但略微高于GTX560SE。>>
