1800MHz!A卡史上最高的核心频率诞生!出自著名玩家瑞典超频玩家Elmor之手,为显卡发展史立下里程碑的正是28nm的最新顶级A卡:微星R7970 Lightning。相信很多DIY爱好者对这款缔造世界纪录的产品有所见闻,如今这款微星R7970 Lightning已经送达PConline评测室,下面我们就走近“神话”,看看这款报价超过5000元的显卡到底是什么样吧!
微星 R7970 Lightning 图片 评测 论坛 报价 网购实价
●什么是Lightning?
“Lightning”是台湾一线板卡厂商微星旗下的最顶级显卡产品,主打极限品质、主攻极限性能、面向顶级发烧硬件玩家,是在“高端DIY”潮流中获得业界广泛关注与推崇的一个显卡系列。微星Lightning系列显卡今年已经进入了第四个年头,四年来,针对每一款顶级显卡,微星都会推出其“Lightning”版本。

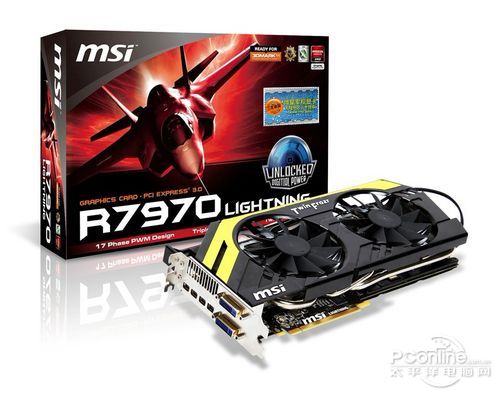

微星R7970 Lightning显卡
在2012年的新一代显卡大战中,AMD率先推出了新旗舰HD7970,这也是业界第一款28纳米GPU图形芯片、业界第一款DX11.1显卡、业界第一款PCI-E3.0接口显卡,在架构上有很大的改进、在性能上有巨大的提升,拉开了新一代显卡高能效革新的大幕。A卡HD7970新旗舰发布后,经历数月研发、优化,微星新一代“Lightning”顶级显卡终于面世,这就是我们今天评测的微星R7970 Lightning。
●微星R7970 Lightning显卡有哪些亮点?

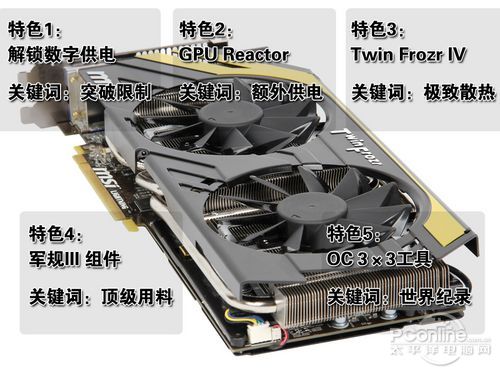

微星R7970 Lightning显卡的五大特色
能成为最顶级显卡中的佼佼者,微星R7970 Lightning在外观、用料、做工、散热、性能、超频等方面都只追求最好,致力于打造一款业界第一、无法被超越的产品。相对于AMD公版显卡,微星R7970 Lightning有解锁限制、超频优化、极致散热、顶级用料四大最显著特点,挟带如此声势,微星R7970 Lightning已经成功拿下了显卡超频世界第一的荣誉。

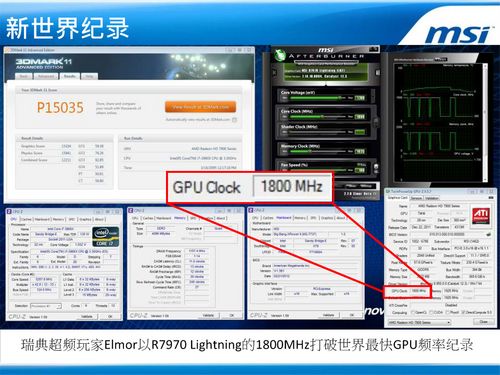

A卡频率世界记录的诞生
微星R7970 Lightning显卡冲击世界记录视频
当今业界,公版显卡可以说是产品质量的一道标杆,而主打“高性价比”的非公版显卡基本都是简化版产品。微星R7970 Lightning显卡“只为第一”的设计理念,已经远远超越了AMD公版HD7970的质量水准,这款显卡各项亮点,我们还将在后文为大家详细解读。
微星R7970 Lightning显卡特色 | ||||
显示卡 | 微星R7970 Lightning | AMD公版HD7970 | ||
图形芯片 | 28nm Tahiti | 28nm Tahiti | ||
核心频率 | 1070 MHz | 925 MHz | ||
显存频率 | 5600MHz GDDR5 | 5500MHz GDDR5 | ||
外接供电 | 8 pin+8 pin | 8 pin+6 pin | ||
供电电路 | 14相核心供电 | 5相核心供电 | ||
散热器 | 双风扇+5热管 | 涡轮风扇+均热板 | ||
产品定位 | 顶级质量、极限超频 | 强悍性能、简单易用 | ||
参考报价 | 5399元 | 3699元 |
本期测试显卡天梯指引位置如下:
在本期测试中,我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异,不断有新品上市与被淘汰,显卡天梯图也需要不断更新。其中必定有瑕疵之处,我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

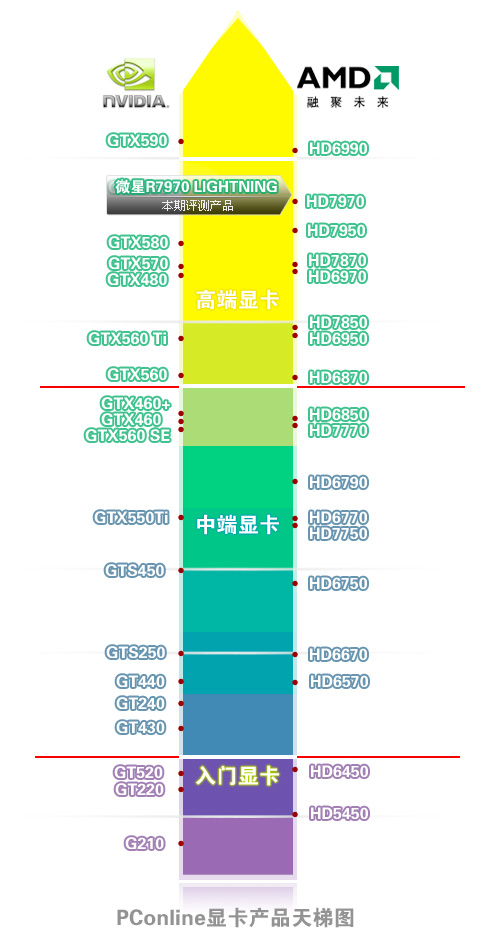

PConline显卡天梯图
PConline显卡产品天梯图说明:默认频率高达1070/5600MHz的微星R7970 Lightning显卡自然在性能上远远超越了公版的HD7970,后者频率为925/5500MHz。
--》如果您只想了解这款显卡的性能表现,可点击这里阅读测试部分《--
[page]
绝对的奢华:微星R7970 Lightning外观赏析
微星R7970 Lightning是一款主打极限品质、主攻极限性能的顶级发烧显卡,最大的在于钢筋铁骨的身架和主打超频的做工。显卡装备了卫星独家“TF”散热器,除风扇部件外,该散热器全部采用金属材质打造,导流罩也是不锈钢材质,5根镀镍热管更是非常拉风。显卡拿在手上分量十足,非常有质感。
微星R7970 Lightning显卡与AMD公版HD7970显卡
对一款追求极限超频的顶级发烧产品而言,优秀的电气性能是成功的第一要素。为了优化电气性能,显卡采用了加长PCB设计,以加大布线空间。显卡长度接近30厘米,创下HD7970显卡之最。
微星R7970 Lightning显卡与AMD公版HD7970显卡
微星R7970 Lightning显卡在外观上并没有进行任何激进的设计,这也是为了让显卡尽量压缩体积,更能适应各种的机箱环境。正面的配色改成了黄色,难道为了突出该卡很黄很暴力的特征?可以看到,显卡正背面均被大量的金属包裹着,当然这是顶级非公版显卡应有的待遇。

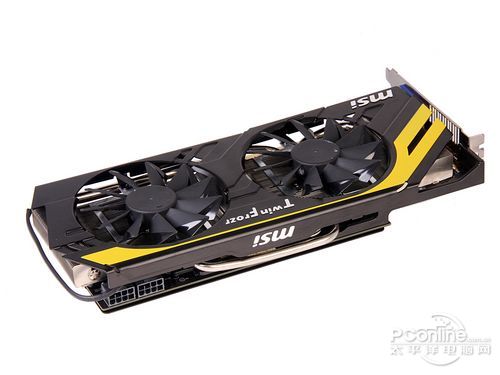

微星R7970 Lightning显卡
散热器直接与背部的金属散热板连接,在抗压抗变形的功能上取代了普通的金属固定条。从上图的角度可以看出,微星在控制显卡厚度上可谓颇费苦心。
微星R7970 Lightning显卡

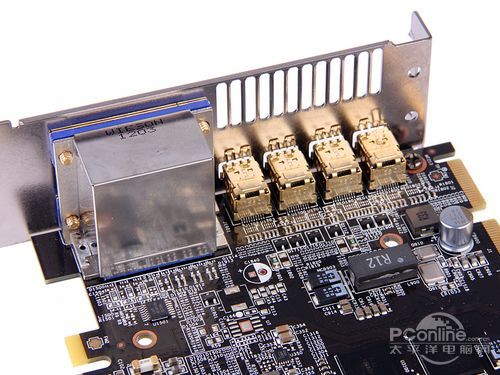

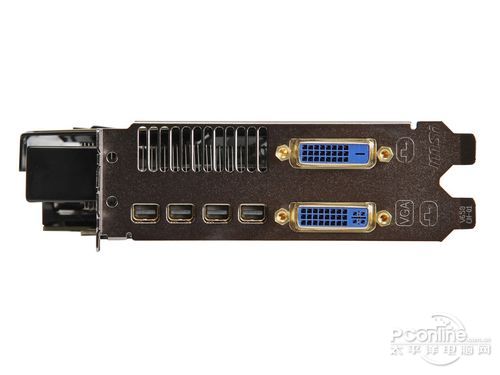

微星R7970 Lightning显卡的显示输出布局上,内置了多达6个接口,分别为双DVI与四Mini-DisplayPort接口。通过AMD的新一代宽域技术可以实现单卡六屏的输出,让HD7970的性能在超高分辨率下得到完全的发挥。

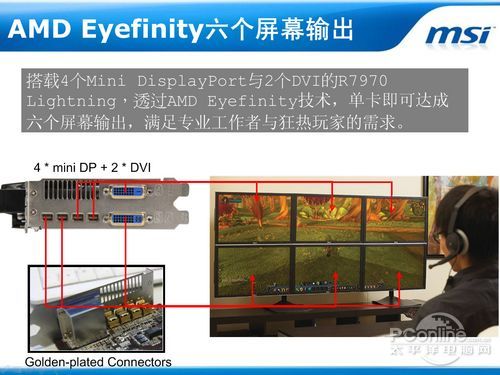

六屏输出
多屏显示在高端玩家中是一项非常前卫的技术,借助微星R7970 Lightning显卡的6个输出接口,玩家可以轻易搭建起个性化的6屏显示平台,从而尽享震撼游戏体验,会轻松扩展桌面空间。
微星R7970 Lightning显卡

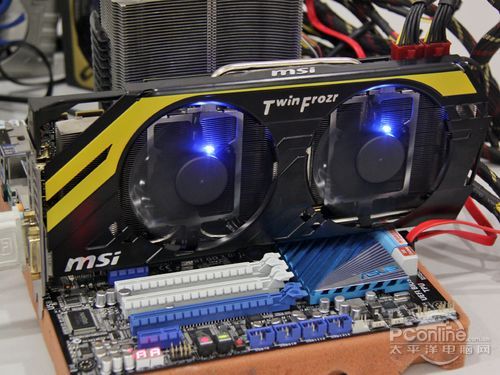

装上主板后,微星R7970 Lightning显卡仅仅占据2个PCI-E插槽,极大方便了多卡平台的组建与散热空间的保留。此外,显卡长度比较长,安装时需要注意显卡长度与机箱的兼容性。
微星R7970 Lightning显卡

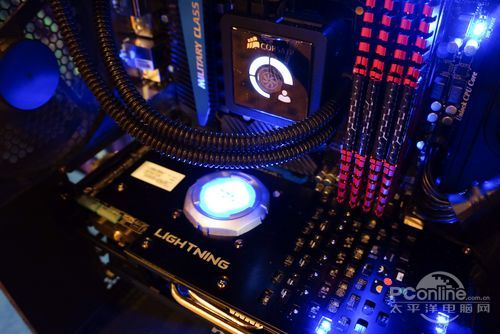

作为顶级单芯的超公版产品,个性化元素岂能缺失?相信大家留意到显卡核心位置的背部一个块头,那当然不是噱头,下面就会提到其重要功能。而从视觉上看,微星R7970 Lightning众多细节有着蓝色的发光效果,十分炫目。
[page]
钢铁骨架:微星R7970 Lightning散热器特色解析

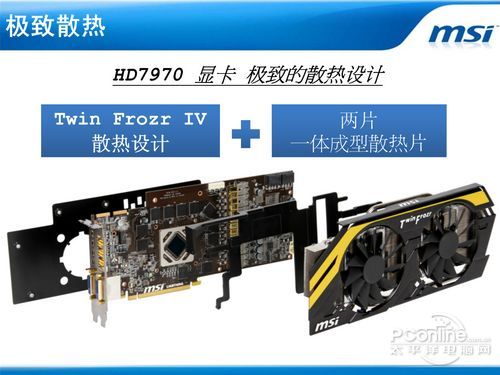

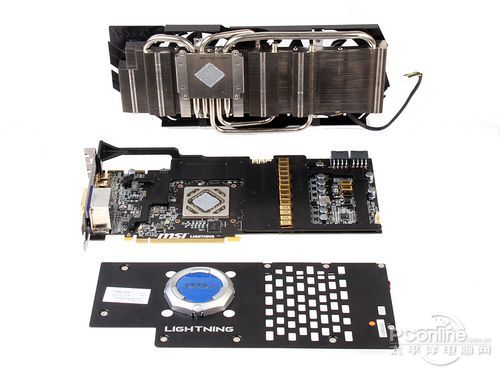

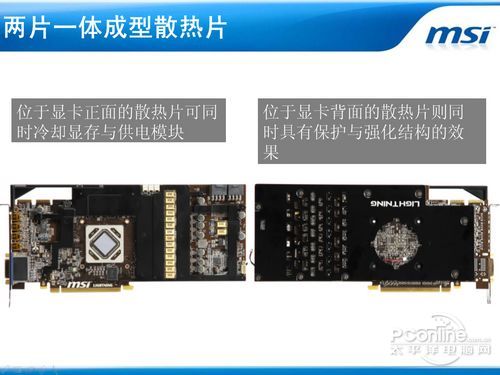

作为第四代Lightning产品,微星R7970 Lightning显卡采用了Twin Frozr IV第四代双冰封散热器,采用了两片一体成型散热片。夹在散热器与PCB还有一个黑色金属散热片来为PCB的供电进行散热,总体规格十分豪华。

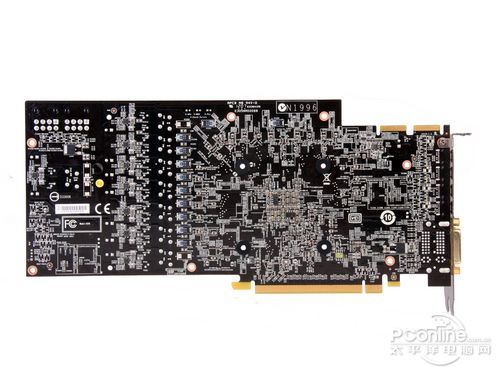

此外,位于显卡背面的散热片具有保护与强化PCB结构的效果,配合显卡正面的散热片,为PCB提供了完善的散热与保护。
显卡内置了双10cm PWM风扇,采用了锋叶片技术,可提升20%气流,有助于迅速降低更多器件溫度。此外,风扇自动除尘技术,在系统启动时,自动清除散热器上灰尘以确保散热器的最佳工作状态。

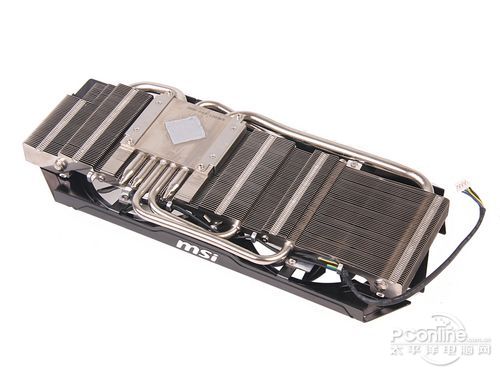

显卡散热器

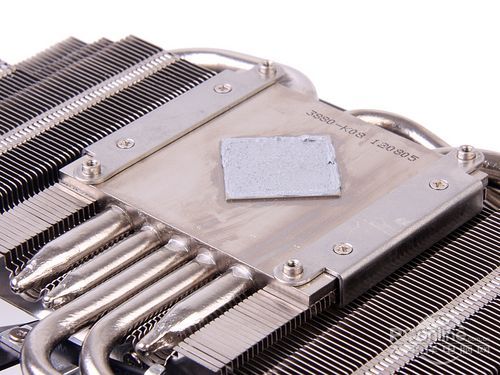

散热器细节
散热器采用了大量镀镍金属设计,高成本的精细做工十分养眼,高密度的散热鳍片加上5热管为Tahiti核心提供了稳定的散热保障。
对比:AMD公版HD7970显卡散热器

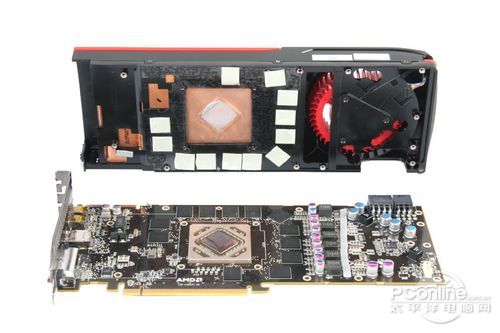

AMD公版HD7970显卡拆解
AMD公版HD7970显卡散热器采用的是涡轮风扇+真空腔均热板方案,尾端的风扇吸入冷空气,输出接口挡板处排除热空气,风道较长,就难免会在卡内积存热量,散热效率不如双风扇+5热管来的直接。

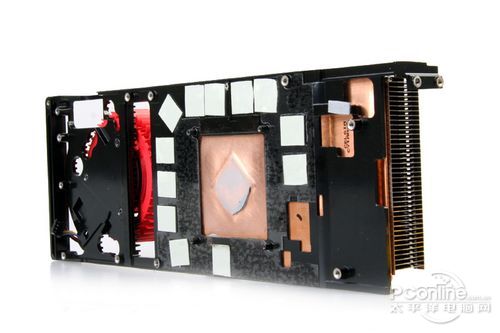

AMD公版HD7970显卡的均热板散热器
由于公版显卡风道较长,要想流畅出风,就需要大风压。因此公版显卡采用了涡轮风扇,运转起来风量十足,但噪音也是有目共睹,这可以说是公版显卡散热方面的又一缺憾。
[page]
穷尽奢华:微星R7970 Lightning显卡用料解析
为了获得最优秀的电气性能,加大PCB面积、优化布线空间只是基础,优秀的元器件用料才是根本。在用料上,微星R7970 Lightning显卡可谓极尽奢华。

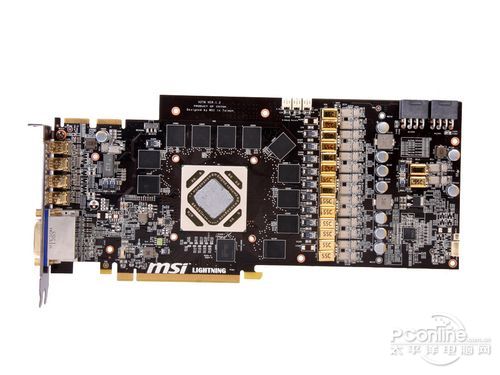

微星R7970 Lightning显卡PCB
微星R7970 Lightning显卡PCB

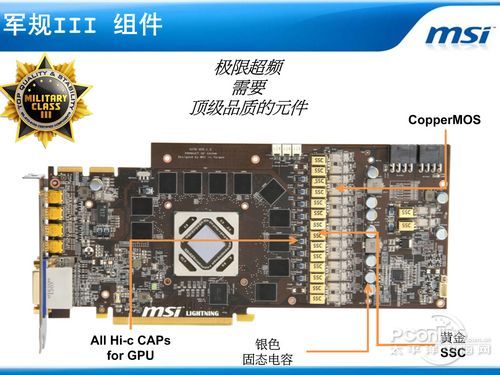

“军规级”用料,是微星高端板卡的宣传标语。所有的军规组件,均通过了第三方实验室MIL-STD-810G标准测试,分别有温度冲击测试、湿度测试、震动测试、低压测试等,让整个极限超频得到充分保障。拆开微星R7970 Lightning显卡散热器,各种顶级元器件纷纷呈现,下面我们逐一来看。
显卡供电可以看出Lightning产品与普通产品的巨大差距,这就是A卡超频世界纪录的体现。下面就从显卡的各个细节用料来看看其起到的作用。

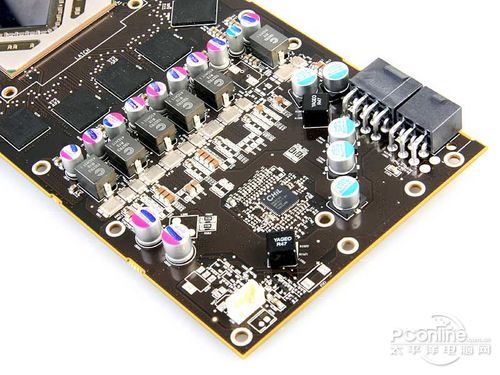

微星R7970 Lightning显卡供电电路

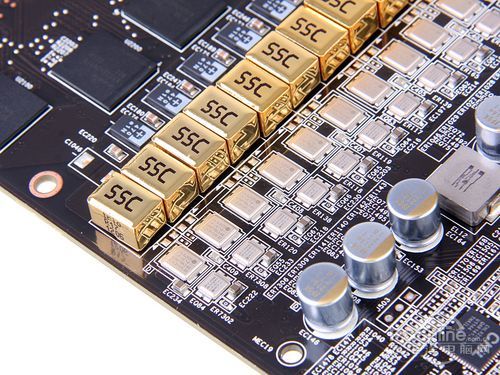

微星R7970 Lightning显卡供电电路元器件特写
微星R7970 Lightning显卡前端电路
军规组件:

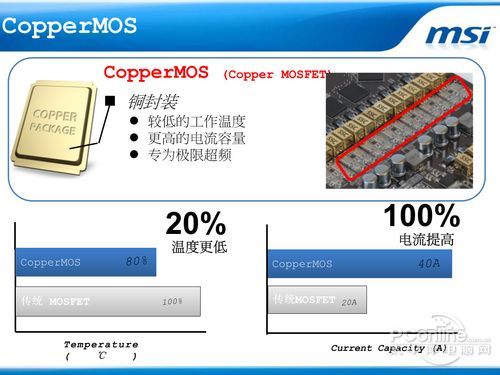

铜封装MOS管:
相比普通MOS管,铜MOS管有着更强的电气性能

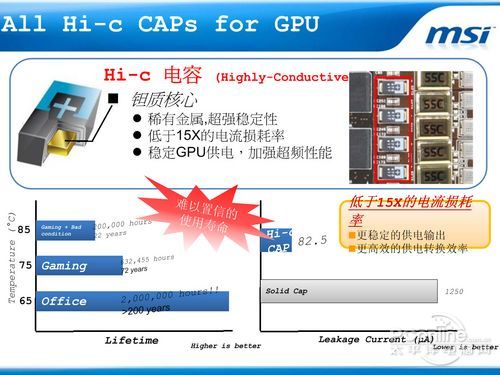

HI-c钽电容:
高端显卡必备:Hi-c封装钽电容

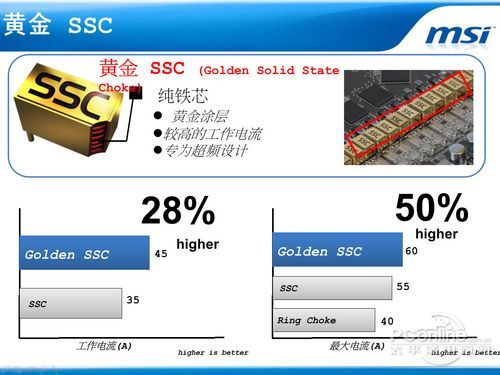

纯铁芯电感:
黄金固态纯铁芯电感

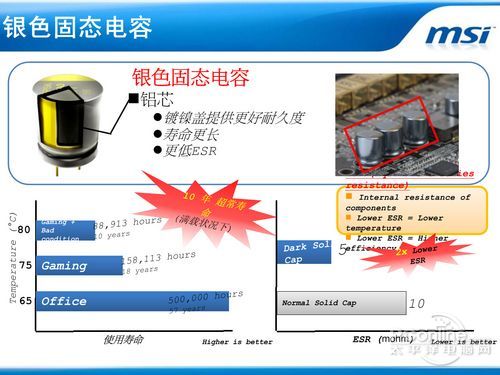

银色固态电容:
银色铝芯固态电容
从电感、电容、MOS管,14+2相的供电,顶级的做工没有任何鸡蛋里挑骨头的机会,这就是用来突破AMD显卡世界纪录的微星R7970 Lightning显卡。
对比:公版HD7970显卡的PCB与供电电路
公版HD7970显卡PCB
相比之下,有“业界质量标杆”之称的AMD公版HD7970显卡就显得朴素了很多,显卡PCB长度27厘米,PCB上各功能模块布局合理、布线整齐严谨,公版显卡并不堆料,首要追求是稳定性。
公版显卡供电电路
显卡供电电路采用的是5+1+1相数字PMW供电设计,用料为铁素体电感、日系固态电容、DirectFet铜金属封装Mosfet组合方案,并没有特别昂贵的元器件。
[page]
就是主打个性:微星R7970 Lightning独家技术一览
除了类别上各款显卡都有的组件外,微星R7970 Lightning还有不少独家技术,当然这也是发烧级玩家舍得为此付出5399元的重要之处。

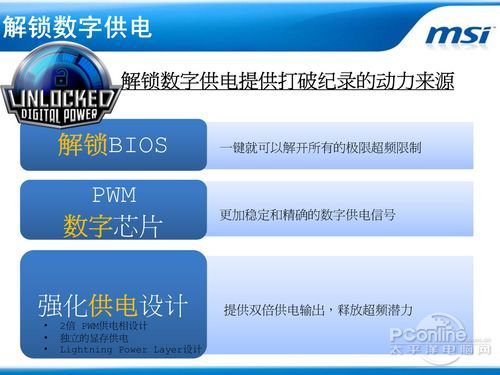

解锁数字供电:
通过特殊设计将BIOS给显卡的超频限制解除,让玩家可以在超频的时候进行大幅度的频率、电压等调整来实现大幅度超频,没有任何的束缚。

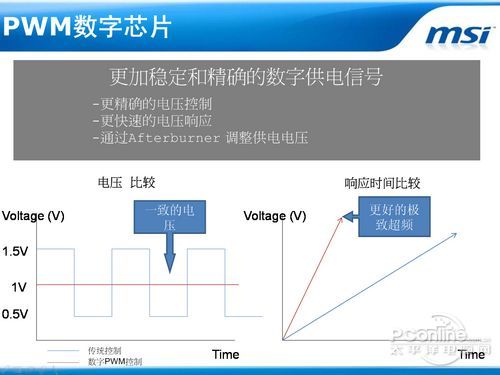

PWM数字芯片
通过硬件控制自动变相,来实现动态的节能以及高频超频的负载切换。

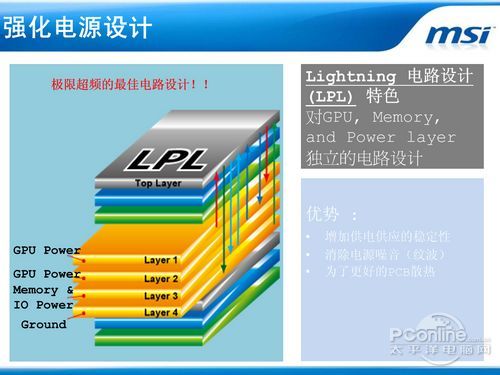

强化电源设计:
PCB采用了10层PCB板设计,并且诶CPU、显存等均采用了独立的电脑设计,能保证供电供应的稳定性,消除电源杂音也就是滤波,并且独立的设计可以加强散热效果。

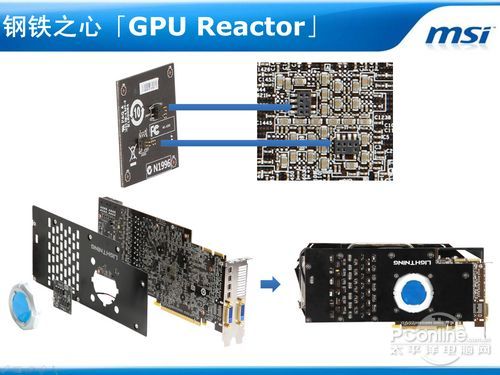

GPU Reactor
GPU Reactor,简单来说就是额外的GPU供电模块,就是位于显卡背部能发出蓝色LED灯光的部分,额外的GPU供电,当然最大的作用就是增强了超频的稳定性。
[page]
只为超越:微星R7970 Lightning超频功能解析
作为超频为重点的茶品,微星R7970 Lightning提供对了多种的为超频而设计的特性。
最熟悉的当然是AfterBurner,这个软件还提供了多重的监控功能,当然还有硬件监控功能。

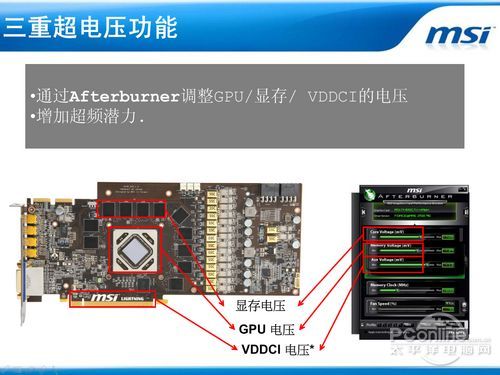

Lightning显卡专用的AfterBurner软件提供GPU、显存、VDDCI电压的软件的调整功能。

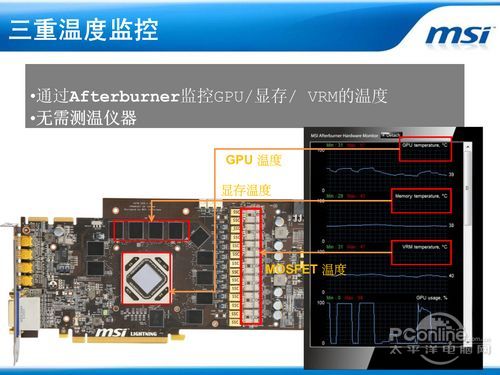

AfterBurner还具备了监控GPU、显存、VRM温度的功能,方便玩家实时监控显卡工作状态。

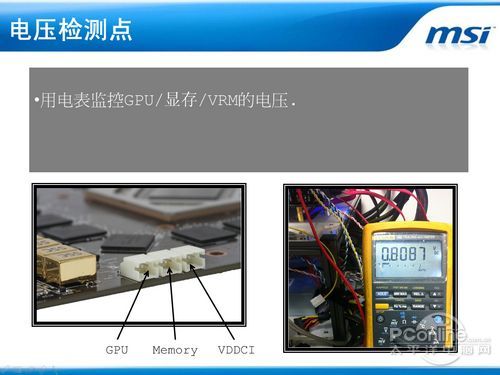

此外,显卡PCB端部,还内置了监控GPU、显存、VRM的接触点,玩家可以通过万用表来检测显卡的真实数据。
[page]
显卡测试平台和测试方法说明:
接下来我们就将展开微星R7970 Lightning的测试,先来看看我们的测试平台配置。
硬件平台 | |
CPU | Intel Core i7 3960X |
主板 | 华硕 P9X79 Deluxe |
内存 | G.Skill DDR3 1600 2GB x4条 |
硬盘 | 影驰Laser GT 120GB 西部数据1TB 64M SATA3黑盘 |
显卡 | 微星 R7970 Lightning (1070/5600) AMD Radeon HD 7970 (900/4200) NVIDIA Geforce GTX 680 (1006/6000) |
软件平台 | |
系统软件 | Windows 7 64位旗舰版+DirectX 11 |
驱动程序 | AMD催化剂12.3 FOR Windows 7 64bit NVIDIA ForceWare 295.73 WHQL FOR Windows 7 64bit |
评测软件 | DX9: 使命召唤8 DX11: 3DMark11 孤岛危机2 战地3 尘埃3 Heaven Benchmark 3 功耗温度测试: GPU-Z Furmark |

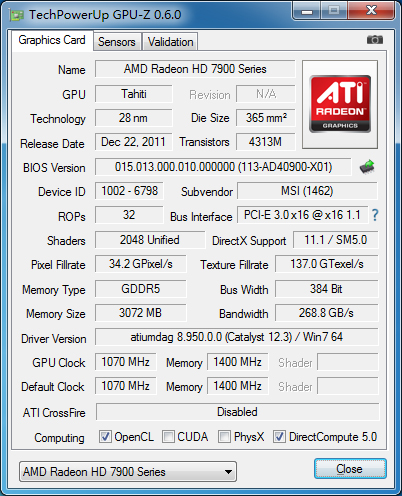

显卡GPU信息
在平台方面我们采用了顶级的Intel Sandy Bridge-E平台(Core i7 3960X处理器 + X79主板)来消除CPU性能瓶颈,以最大限度的发挥出各款显卡的性能,对比显卡为公版的HD7970显卡与GTX680显卡,均保持公版的规格。我们采用的测试分辨率是1920×1080,分别开启4倍全屏抗锯齿与0AA来进行测试,画质全部为最高。
DX11理论性能测试:3DMark 11
3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎,可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡,第一个为Basic,提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式,3DMark11精简到评测环境最常用的3种,也就是我们熟悉的Entry、Performance以及Extreme,分别对应为E档、P档与X档。
测试成绩:

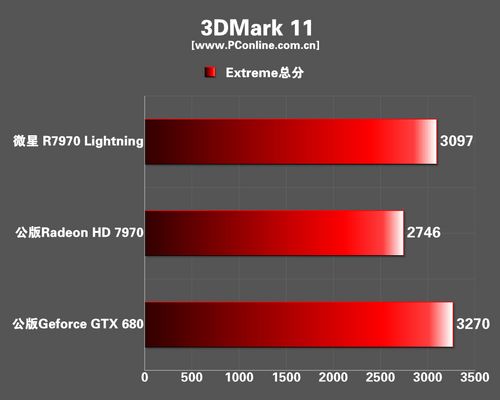

3DMark 11测试成绩
在3DMark 11的测试中,微星R7970 Lightning显卡凭借高频的优势较大幅度领先公版,不过没有超越GTX680。
[page]
《战地3》游戏测试:
2011年10月25日,世代DX11年度巨作《战地3》终于正式发布,作为当前PC军事题材射击游戏的两大支柱之一,《战地3》这次绝对没有让玩家失望,借助全新开发的“寒霜2”引擎,《战地3》对DX11提供了完美支持,游戏中细腻的光照/粒子效果、乱真的场景渲染、大面积的物理破坏效果、畅快的射击感受、精良的枪械手感,让这款游戏终于为我们展现了DX11次世代大作的震撼威力。
《战地3》
在《战地3》游戏单人模式下,我们精选了“进退两难”关卡来进行测试,在这个测试场景中,我们在正式进入游戏后不进行任何操作,仅利用游戏的自动视角“观看”地图,用Fraps软件记录这段自动视角时间内的平均帧速。
测试成绩:

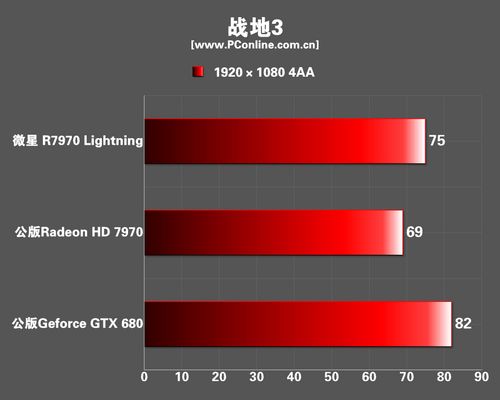

《战地3》测试成绩
《战地3》的测试中,微星R7970 Lightning显卡运行得十分流畅,达到了75fps,不过自身HD7970的劣势,使得超频后还没有达到GTX680的水品。
《孤岛危机2》游戏测试:
在DX11《孤岛危机2》中,玩家将再次穿上奈米生化服,并前后分别扮演CELL与Marines两个角色,以遇袭后的纽约为游戏背景,与神秘莫测的敌人展开新一轮高科技超限科幻战。奈米生化服极大的强化了角色的能力,玩家因此具备隐形、护盾强化、速度强化、力量强化等各具趣味的特殊本领,在高精度建模、高质量贴图的虚拟场景中,手持各种高科技枪械,最终完成“拯救世界”的艰巨重任。
《孤岛危机2》游戏海报
在《孤岛危机2》游戏单人模式下,我们选择了任务模式下,“Out of the Ashes”关卡来进行测试,在这个场景测试过程中,我们在正式进入游戏画面后不作任何操作,仅利用游戏的自动视角“观看”地图,用Fraps软件记录这段自动视角时间内的平均帧速。
测试成绩:

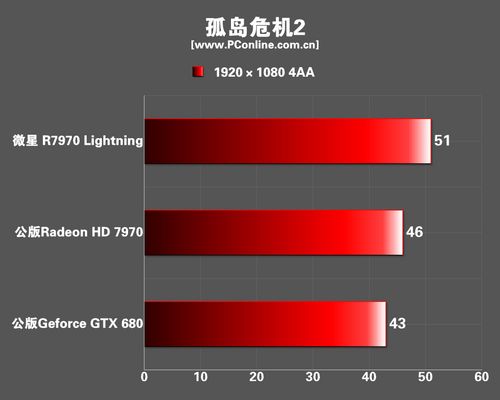

《孤岛危机2》测试成绩
DX11版高质量纹理贴图《孤岛危机2》,对显存的要求过高,而GTX680显存位宽、显存容量都不及HD7970,使得微星R7970 Lightning显卡较大幅度领先了竞争对手。
[page]
延伸阅读:微星Lightning显卡历史回顾
对于主打极限品质、主攻极限性能的顶级发烧产品来说,微星Lightning系列显卡今年已经进入了第四个年头,今天我们就简略介绍一下微星Lightning显卡的历史。
微星Lightning显卡进入第四个年头

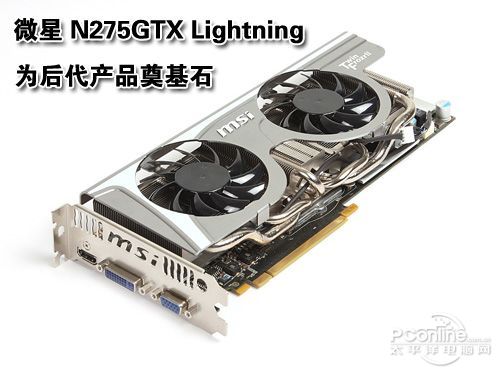

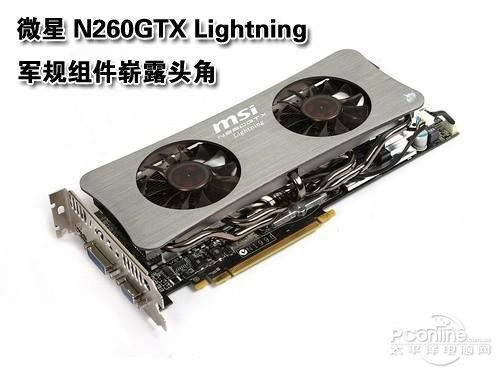

第一代Lightning产品:
第一代的Lightning产品都是以NVIDIA次顶级显卡为主,并且均采用了外方式的镀镍多热管双风扇散热,让消费者感受到微星的优良做工。

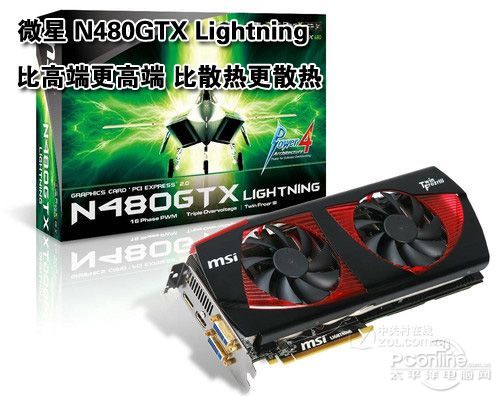

第二代Lightning产品:

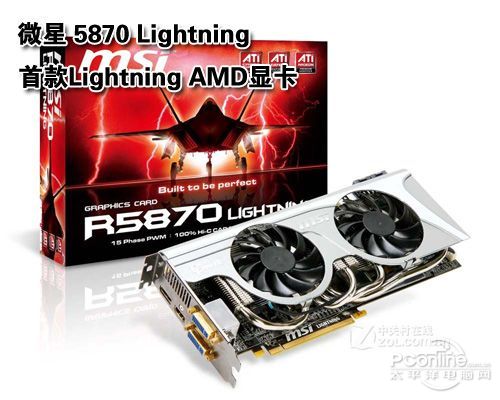

在第一代DX11时代,AMD的强势让微星的Lightning显卡加入了A卡阵营,不过沿袭了GTX275系列的散热设计,但当时面对清一色的黑匣子HD5870公版依然给人清新感觉。而在GTX480时代,微星 N480GTX Lightning给了公版GTX480显卡咆哮的噪音与煎蛋的温度外更清凉而超越公版设计的选择。

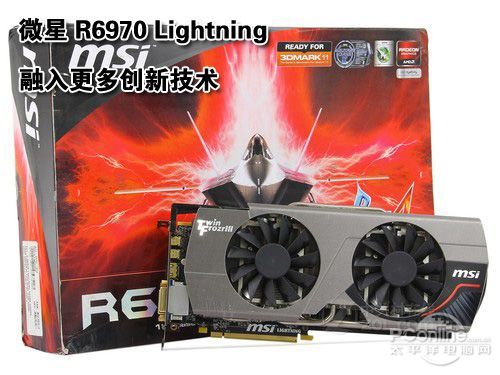

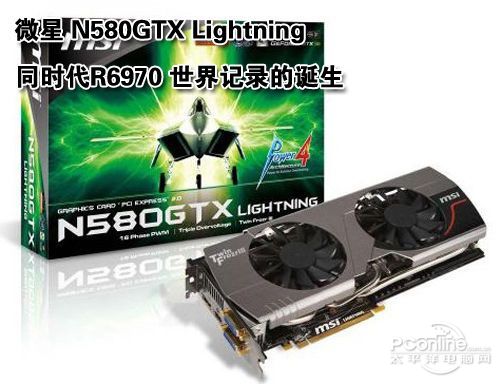

第三代Lightning产品:
第三代的Lightning显卡成为了AMD与NVIDIA的顶级单芯共存,并且已经不再仅仅满足于散热、供电上的超公版了,更多的创新技术融入其中:首创的Power4供电架构、智能温度感应技术随着温度的上升变换风扇颜色、人性化的易于超频元素等,使得Lightning显卡更趋成熟与有着个性化顶级的意味(全文完)。
[page]
DX9游戏《使命召唤8》对比测试:
《现代战争3》是《使命召唤》系列游戏的最新重磅强作,是当今玩家口碑最好的王牌FPS游戏大作。《现代战争3》延续了《使命召唤》系列游戏的优秀传统,游戏更注重操作手感、玩家体验,而并不苛求硬件性能。《现代战争3》依然采用DX9渲染架构,游戏引擎源自改良后的《使命召唤4》。而且最难能可贵的是,《现代战争3》用并不苛求硬件性能的前提,达成了很高水准的画面质量、特效呈现,游戏在战场营建、气氛渲染上非常出色。
《使命召唤8:现代战争3》游戏画面
在《使命召唤8》游戏中,我们选择了第一幕“黑色星期二”关卡来进行测试,在这个测试场景中,我们在进入游戏后不进行任何操作,仅利用游戏的自动视角“观看”地图,用Fraps软件记录这段自动视角下的平均帧速。
测试成绩:

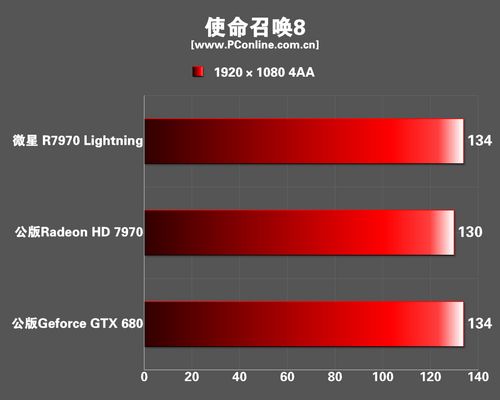

《使命召唤8:现代战争3》测试成绩
在《使命召唤8》的测试中,CPU成为了测试的瓶颈,可以看到三款顶级单卡的测试成绩均差不多。
DX11游戏《尘埃3》对比测试:
《尘埃3》保持了该系列赛车游戏专业性强、模拟度高的风格,游戏无论在画面还是在内容方面都比前作有了全新的进化,在画面方面,泥浆渐渐沾染车体的设定依然保存,车模的精细程度大大强化了,新加入的雪地、山林赛道也有相对独特的视觉效果。
《尘埃3》
《尘埃3》沿袭了本系列赛车游戏的传统,仍然具备标准benchmark测试功能。游戏内置的测试赛道为ASPEN的一条雪地赛道,时长大概在1分15秒,但有趣的是benchmark比赛过程是随机的,主视角的飙车成绩排名会根据电脑AI发挥而随机变化,但是测出来的FPS比较稳定,同一张显卡多次测试出来的结果完全一致。
测试成绩:

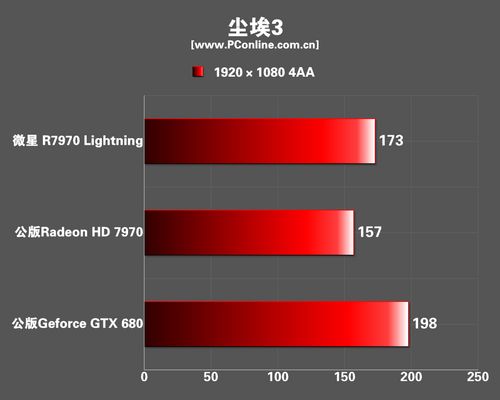

《尘埃3》测试成绩
追求流畅度为基础的《尘埃3》在今天的顶级显卡看来都能够十分流畅地运行,不过微星R7970 Lightning显卡还是落后于GTX680,但与公版有较大的领先优势
[page]

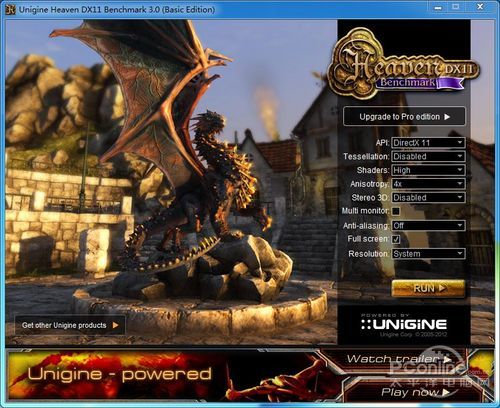

Heaven Benchmark 3.0图形测试:
最近Unigine公司发布了Heaven Benchmark 3.0版,修复了之前2.5版的一些问题,让测试程序运行的更稳定、测试结果偏差更小,对新硬件、新系统的兼容性也更好,但游戏测试界面、测试时长仍保持一致。
Heaven Benchmark 3.0
Heaven Benchmark主要特性为:大量使用Hardware Tessellation(硬件曲面细分)技术、支持DirectX 9/10/11和OpenGL、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。
测试成绩:

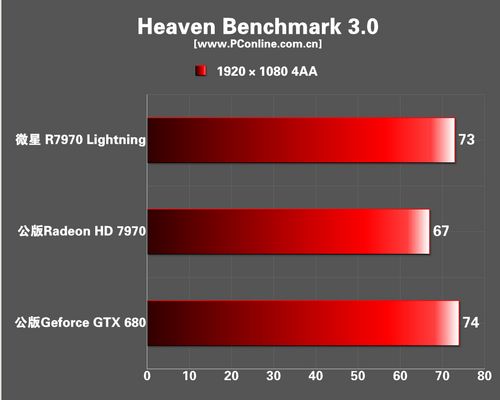

Heaven Benchmark 3.0测试成绩(DX11高画质)
在这个DX11关键性的曲面细分性能测试环节,微星R7970 Lightning显卡的测试成绩与GTX 680十分接近,并且抛离了公版HD 7970的成绩,可见超频版本对性能的提升是立竿见影的。
温度与功耗测试:
在测试之前需要说明的一点是,由于我们无法测试单张显卡的独立功耗,因此在测试中所有的功耗成绩均为整机功耗,测试频率均为默认频率。我们采用高负荷FurMark进行烤机测试,5分钟后记录核心满载时的温度;然后待机10分钟,在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗,测试环境室温约为25摄氏度。

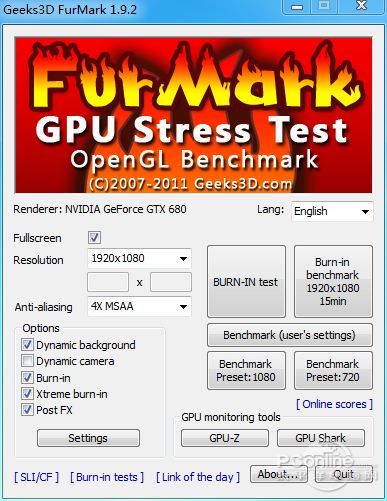

最新版本Furmark
测试成绩:

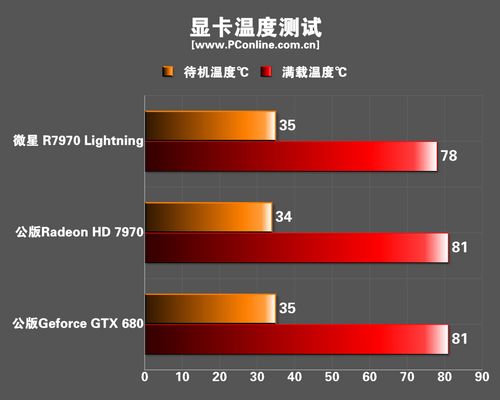

各款显卡温度测试(室温25摄氏度)
在待机状态下,各款显卡都会降频、而且GPU负载会降低到零,因此显卡的稳定核心温度都不高,只比环境温度高一点点。而更加体现显卡设计的满载测试中,高出公版100MHz以上的核心频率的微星R7970 Lightning显卡反而满载温度更低,体现出Twin Frozr IV散热器的威力。

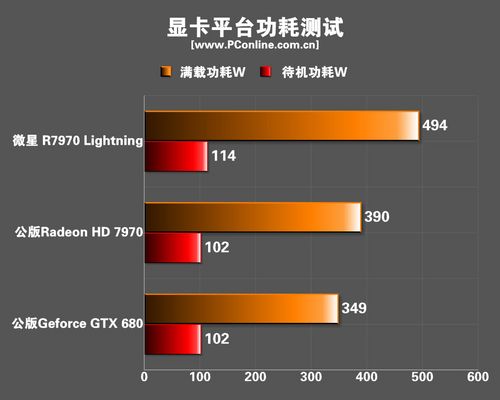

各款显卡功耗测试
不过功耗方面呈现相反的情况,微星R7970 Lightning显卡的满载功耗比公版高得多,这是因为为了保证极限超频的足够供电,微星 R7970 Lightning显卡采用了双8pin的外界供电设计,使得显卡在满载环境下的输入功率理论上额外增加了75W,加上频率的上升所以功耗比公版的多100W是正常事情。
