空降主流中端领域 HIS IceQ系列显卡评测
提起生产AMD系列显卡的品牌，我想大多数国内的用户都会马上想起蓝宝石和迪兰这两个品牌，而提到HIS这个显卡品牌则不是太多人知晓。HIS是四大AIB之一，是一间悠久历史的图像介面卡公司，始创于1987年拥有25研发及生产图形卡的实力。
今天进行测试的两款显卡都是来自HIS旗下的IceQ系列显卡：HIS HD6770 IceQX Tuebo冰立方超频版显卡和HIS HD6850 IceQX Tuebo冰立方超频版显卡。而HIS的IceQ系列是以散热优势、静音优势、超频优势以及性能领先优势而在国外享有相当高的声誉。
HIS HD6770 IceQX Tuebo冰立方超频版显卡
HIS HD6850 IceQX Tuebo冰立方超频版显卡
本期测试显卡天梯指引位置如下：
在本期测试中，我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快，不断有新品上市与被淘汰，因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处，我们也真心希望广大网友能及时做出批评指正。
PConline显卡天梯图
PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。
[page]
HIS HD6770 IceQX Tuebo冰立方超频版显卡赏析
显卡外包装
HIS 6770 IceQ X Turbo 冰立方超频版显卡采用冰雪炫幻风格设计的纸盒外包装设计，外包装正中央的IceQX字眼以冰雪效果呈现在用户的眼前，表示显卡所采用的IceQX显卡散热系统具备不俗的散热特性。此外，在外包装中不但标识了产品的型号以及产品特色性能，同时在随显卡产品还附送了著名赛车竞速游戏系列最新作《尘埃3》的游戏激活码。
HIS 6770 IceQ X Turbo 1GB GDDR5 冰立方超频版 图片 评测 论坛 报价 网购实价
在包装中取出显卡后可以看到显卡的设计同样极具特色，显卡的正面被显卡IceQX天蓝色透明散热器外壳所覆盖，而显卡背板密布大量的功能电路电子元件以及显存芯片。
显卡输出接口部分
HIS 6770 IceQ X Turbo 1GB GDDR5 冰立方超频版显卡显示输出接口部分采用双DVI+HDMI+DisplayPort接口组合，可以轻易地组成多屏输出平台，同时三种面向不同输出精度的接口组合也能满足绝大部分用户对显卡接口的使用需求。
显卡辅助供电接口及交火接口
显卡在辅助接口部分分别提供了一个AMD交火接口，可让显卡组成双卡交火平台。显卡辅助供电采用常见的6pin辅助供电接口设计，以满足显卡在工作时对电量的使用需求。

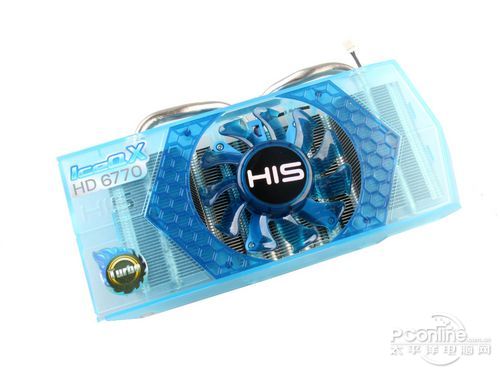

HIS IceQX显卡散热系统

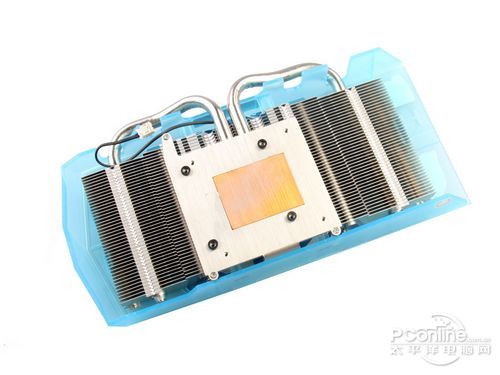

HIS 6770 IceQ X Turbo 1GB GDDR5 冰立方超频版显卡在显卡散热系统部分采用了HIS研发的IceQX散热系统，整个散热系统由不同数量的高效热管、散热鳍片模块、散热风扇和散热器外壳四部分组成。HIS 6770 IceQ X Turbo 1GB GDDR5 冰立方超频版显卡所采用的这款IceQX散热系统应用双热管，配合铜质散热底座能将显卡核心工作时所产生的热量快速传导至散热鳍片模组上，并经鳍片将热量发散。
显卡功能元件分布
显卡采用绿色PCB作为显卡元件基板，而元件布局设计采用非公版布局方案。显卡显存布局部分仍以PCB正背两面各焊接四枚显存芯片模式。
显卡核心与显存芯片
HIS 6770 IceQ X Turbo 1GB GDDR5 冰立方超频版显卡采用基于40nm工艺打造的Juniper核心，配备800个流处理器、40个纹理单元、16个光栅处理单元，显卡支持DirectX11及Shader Model 5.0规范，还提供了第三代UVD高清硬件解码能力。显存部分采用了八枚ELPIDAGDDR5显存芯片组成1GB的显存规格容量，显卡显示核心与显存的频率分别为880/5000MHZ，高于公版HD6770的规格参数。
显卡供电部分
显卡供电部分采用3+1+1共五相分离式供电方案设计，其中3相用于显示核心，1相用于显存芯片，1相用于I/O供电。在供电用料上不但采用了高品质的全固态电容和全封闭式电感，而且在核心供电部分更采用了规格以及性能更高的贴片式封闭电感，保证了显卡在高频运行或进行显卡超频时，供电模块能提供充足而稳定的供电效果。
[page]
HIS HD6850 IceQX Tuebo冰立方超频版显卡赏析
HIS HD6850 IceQX Tuebo冰立方超频版显卡在外包装上与同系列的HIS HD6770 IceQX Tuebo冰立方超频版显卡基本一直，都是采用冰雪炫幻效果极强的外包装主题设计，只是在产品型号上由HD6770更改为HD6850
HIS 6850 1GB 冰立方超频版 图片 评测 论坛 报价
而显卡的外观设计上同样与HIS HD6770 IceQX Tuebo冰立方超频版显卡相类似，只是显卡散热系统的外壳颜色有半透明的天蓝色更改为带有磨砂效果的青色。

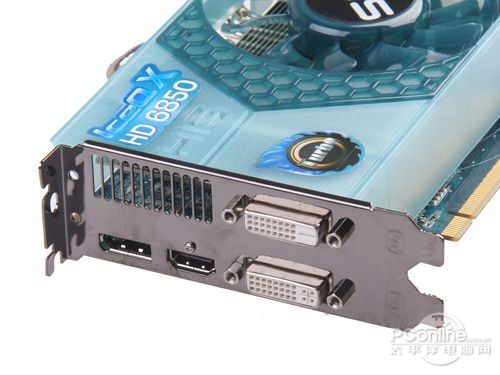

HIS HD6850 IceQX Tuebo冰立方超频版显卡接口部分采用双DVI+HDMI+DisplayPort接口组合，能满足现今主流用户对于显卡接口的使用需求。
显卡在辅助接口部分分别提供了一个AMD交火接口，可让显卡组成双卡交火平台。显卡辅助供电采用常见的6pin辅助供电接口设计，以满足显卡在工作时对电量的使用需求。
HIS HD6850 IceQX Tuebo冰立方超频版显卡在显卡散热系统上同样采用HIS自家的IceQX散热系统，散热系统核心由四条高效导热热管、纯铜底座以及铝质散热鳍片模块组成，大面积的铜质底座能快速将显示核心的热量吸收，并通过热管将热量传导至散热鳍片上，经由鳍片在散热风扇的风力下发散到空气中完成整个散热循环。
显卡基本同样沿用了墨绿色PVB板作为显卡的元件基板。显卡的核心供电部分与一般的显卡的设计有所区别，显卡的核心供电部分设置在显卡的前端位置，而其余I/O和显存的供电模组则设置在显卡基板的后端。
HIS HD6850 IceQX Tuebo冰立方超频版显卡基于40nm制程的Barts核心，核心频率为820MHz，拥有960个流处理器，完整支持第二代DirectX 11和Shader Model5.0技术、支持AMD Eyespeed、DisplayPort 1.2a、HDMI 1.4以及宽域等显示技术。显存部分采用ELPIDA的GDDR5显存芯片，八枚显存芯片组成1GB的显卡显存规格容量，820/4400MHz的核心和显存频率也高于公版，其显卡性能也相比公版规格的显卡要更佳。
显卡供电部分采用3+1+1分离式供电模组设计，每组供电模块均采用高品质全固态电容、全封闭电感以及MOS管组成。特别是在核心供电部分，更对供电模组中的MOS管加盖了散热片，增强MOS管部分的散热效果，保证显卡在工作运行时能得到稳定而充足的电力供应。
[page]
显卡测试平台及测试说明：
在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。
| 硬件平台 | |
| CPU | Intel Core i7 2600K |
| 主板 | 技嘉Z68X-UD7-B3 |
| 内存 | 宇瞻 DDR3 1333 2GB×2 (8-8-8-24) |
| 硬盘 | 西部数据1TB |
| 显卡 | HIS HD6770 IceQX Tuebo冰立方超频版显卡（880/5000） HIS HD6850 IceQX Tuebo冰立方超频版显卡（820/4400） NVIDIA GTS450 (783/3600) NVIDIA GTX560SE (776/3828) |
| 软件平台 | |
| 系统软件 | Windows 7 64位旗舰版+DirectX 11 |
| 驱动程序 | AMD催化剂12.1 FOR Windows 7 64bit NVIDIA ForceWare 290.36 FOR Windows 7 64bit |
| 评测软件 | DX9： 星际争霸2 DX10： 3DMark Vamtage DX11： 3DMark11 战地3 Heaven Benchmark 3.0 尘埃3 孤岛危机2 功耗温度测试： GPU-Z Furmark |
在平台方面，我们采用了Intel第二代智能酷睿i7 2600K搭配技嘉Z68主板作为测试平台，来抵消整机性能对显卡性能发挥的瓶颈影响。我们选用的测试分辨率为1920×1080 4AA，N卡驱动为最新的296.10版，而A卡驱动为AMD催化剂12.2。
DX11基准性能测试：3DMark 11
3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。
3DMark 11测试截图
测试成绩：
3DMARK 11测试成绩
3Dmark11测试采用了P档以及X档两个测试档次进行测试。由测试成绩结果来看，HIS的HD6770对比公版频率的GTS450仍能保持一个较为明显的优势，而HD6850对比GTX560SE则呈现出胶着的状态，两者之间的成绩相当的接近。
[page]
3D理论性能测试：3DMark Vantage
3DMark Vantage是一款完全针对DirectX 10开发的测试软件，只提供DX10的API，因此DX9的显卡就无缘测试了，而3DMark Vantage较权威地得出显卡的DX10性能，对于消费者了解显卡的理论性能有一定的指导意义。而3DMARK Vantage提供了4个等级的标准设置，分别是Entry（入门级别），Performance（性能级别），High（高端级别）和Extreme（极致级别）。根据本次测试显卡的定位，我们选择Performance（性能级别）对显卡进行测试。
测试画面
测试成绩：
与3DMake11的测试结果相似，在DX10模式的3DM Vantage测试中，HIS HD6850与公版GTX560SE成绩同样相当的接近，而HIS的HD6770对比GTS450仍保持叫明显的性能优势。
Heaven Benchmark 3.0对比测试： 最近Unigine公司发布了Heaven Benchmark 3.0版，Heaven Benchmark的3.0版本。此次版本更新带来的主要改进如下：加入对Mac OS X 10.7以上版本苹果操作系统的支持，新增支持英特尔处理器内置HD 3000显卡，改进多显示器配置支持，新增nVidia三维环绕声，改进nVidia 3D Vision支持，新版启动程序可跨平台使用，无须依赖.NET，修复Phoronix测试套件兼容问题，修复视觉特效小问题，改进了Mesa驱动的兼容性，改进了新型号GPU检测机制。另外，在选单方面，本次更新引入了shader负载选项，可以方便用户进行shader测试等级的调节。 Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。 测试成绩： Heaven Benchmark 3.0测试中可以看到，两款HIS显卡在全高清分辨率以及4倍抗锯齿的画面测试下均能领先各自的对比对手，而且不同显卡规格之间的性能差距也能较好地被突出。 [page]

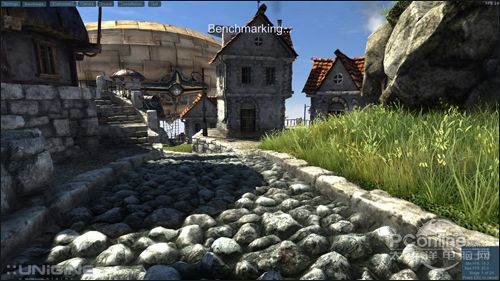

Heaven Benchmark 3.0
3.0版本的测试界面与前代一样
Heaven Benchmark 3.0测试成绩（DX11高画质）
《战地3》游戏测试：
2011年10月25日，世代DX11年度巨作《战地3》终于正式发布，作为当前PC军事题材射击游戏的两大支柱之一，《战地3》这次绝对没有让玩家失望，借助全新开发的“寒霜2”引擎，《战地3》对DX11提供了完美支持，游戏中细腻的光照/粒子效果、乱真的场景渲染、大面积的物理破坏效果、畅快的射击感受、精良的枪械手感，让这款游戏终于为我们展现了DX11次世代大作的震撼威力。
《战地3》
《战地》系列游戏是电子娱乐巨头EA手上的一张王牌强档，《战地》引擎也是业界很多游戏的画面支撑，此次《战地3》采用的全新DX11“寒霜2”引擎，在3D建模精度、画面渲染、特效呈现、物理效果等方面，都达到了当前PC游戏的顶点水平，为次世代DX11游戏大作树立了一个标杆，因此成为了我们测试当前显卡实际游戏性能的一个重要参考。
《战地3》室内对战时的“电影级”光线/粒子渲染效果
在《战地3》游戏单人模式下，我们精选了“战友”关卡来进行测试，在这个测试场景中，我们在正式进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。
测试成绩：
《战地3》测试成绩（DX11，最高画质）
《战地3》游戏测试中，四款显卡对应的成绩差距并不大，游戏画面帧率差距也仅是2到3帧的距离，但凭借核心频率的优势，两款HIS的AMD显卡占据优势。
《尘埃3》对比测试：
《尘埃3》保持了该系列赛车游戏专业性强、模拟度高的风格，游戏无论在画面还是在内容方面都比前作有了全新的进化，在画面方面，泥浆渐渐沾染车体的设定依然保存，车身的精细程度大大强化了，新加入的雪地、山林赛道也有相对独特的视觉效果。
《尘埃3》
本作将会有6条head-to-head赛道和32条拉力赛道，芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现，福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中，玩家现在不但可以选择赛车，还可以选选择赛车，还可以选择自己的副驾驶，感受不同的驾驶乐趣。
《尘埃3》
《尘埃3》沿袭了本系列赛车游戏的传统，仍然具备标准benchmark测试功能。游戏内置的测试赛道为ASPEN的一条雪地赛道，时长大概在1分15秒，但有趣的是benchmark比赛过程是随机的，主视角的飙车成绩排名会根据电脑AI发挥而随机变化，但是测出来的FPS比较稳定，同一张显卡多次测试出来的结果完全一致。
测试成绩：
《尘埃3》测试成绩（DX11、全高高画质、4AA）
在《尘埃3》测试中，在1080P、高画质、四倍抗锯齿的分辨率下，HD6770与GTS450之间的有较为明显的成绩差距，而在HD6850和GTX560SE之间则差距较小，两者之间的差距仅是2帧。
[page]
《孤岛危机2》游戏测试：
在DX11《孤岛危机2》中，玩家将再次穿上奈米生化服，并前后分别扮演CELL与Marines两个角色，以遇袭后的纽约为游戏背景，与神秘莫测的敌人展开新一轮高科技超限科幻战。奈米生化服极大的强化了角色的能力，玩家因此具备隐形、护盾强化、速度强化、力量强化等各具趣味的特殊本领，在高精度建模、高质量贴图的虚拟场景中，手持各种高科技枪械，最终完成“拯救世界”的艰巨重任。
《孤岛危机2》游戏海报
《孤岛危机2》采用了第三代CryEngine引擎，强化了游戏贴图、人物模组、光影特效等多种游戏表现，走在了DX11游戏画质的最前沿，对玩家来说，《孤岛危机2》游戏世界绝对是一场视觉风暴。
《孤岛危机2》游戏画面
在《孤岛危机2》游戏单人模式下，我们选择了任务模式下，“Out of the Ashes”关卡来进行测试，在这个场景测试过程中，我们在正式进入游戏画面后不作任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。
测试成绩：
《孤岛危机2》测试成绩（DX11 “Extreme”画质）
《孤岛危机2》系列一直是对于硬件有着较高的性能要求，所以也是检验硬件性能最佳的方式。在测试中，凭着显卡核心频率上的优势，HIS的HD6770和HD6850两款显卡都以比较明显的优势领先与进行对应对比的其他两款显卡。
DX9游戏《星际争霸2》：
星际争霸2
《星际争霸2》是今年最受欢迎的PC游戏，虽然只支持DX9特效，但画面毫不逊色，游戏加入了大量AI运算，对CPU和GPU性能提出更高的要求。我们采用测试录像Verschollener Tempel四人图进行测试，对战种族人族对神族，录像从第13分35秒双方出现交战情况到14分35秒交战结束，测试耗时1分钟。
测试成绩：
在《星际争霸2》游戏测试中，在超高画质的负载下HIS两款显卡还是表现出性能出众的特点，保持着成绩上的领先。
[page]
显卡温度功耗以及超频测试：
在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用高负荷FurMark进行烤机测试，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温24摄氏度。
此外，我们对显卡进行超频测试，由于受到显卡驱动的限制超频上限仅能提升960MHz，但这也并不影响到我们对显卡的超频后性能提升的效果的收集。

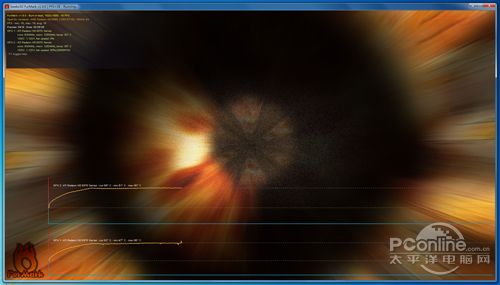

最新版本Furmark
满荷载测试界面
新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能，为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。
测试成绩：
各款显卡温度功耗测试（室温24摄氏度）
超频后性能提升对比
两款HIS显卡的温度以及功耗控制上有不错的表现，特别是在进行超频后的功耗以及温度上升幅度上的控制都体现出这两款显卡的出色之处。而在超频性能提升上，HIS HD6850由于自身核心原始频率设定较低，将频率提升至960MHz后，性能的提升相当的明显，也进一步突出了其可超频性良好的特点。
PConline评测室总结：
HIS虽然在国内的知名度以及影响里目前还未能与蓝宝石、迪兰这类在中国显卡市场上发展多年的品牌相比，但凭借着在国外拥有过硬的产品品质、优秀的用户信誉以及其产品所获得的世界各大奖项都表明了品牌的实力所在。特别是HIS旗下的IceQ冰酷系列显卡更以更冷、更静和更快的特性让该系列显卡具备相当不错的性价比。
HIS这款进行评测的两款HD6770和HD6850显卡都继承了IceQ冰酷系列的传统特性，既有高于公版的高频显卡规格，使显卡具备出色的性能。同时搭载的IceQ显卡散热系统更能在高频或在显卡超频状态下仍能为显卡提供出色的散热效果。
在显卡用料上，高品质的全固态电容以及全封闭电感都体现出大品牌所应具备的高端做工以及各方面稳定的表现。
随着HIS以IceQ系列显卡为契机，进一步向中国国内显卡市场发展，而且HIS这两款显卡HIS HD6850 IceQX Tuebo冰立方超频版和HIS HD6770 IceQX Tuebo冰立方超频版显卡不论是外观设计还是性能上都有不错的表现，并且三年的保修更能为消费者提供有力的后续支持，对于这两款显卡有兴趣的朋友不妨留意关于它们的最新资讯。
