千元级“新品”？GTX560SE显卡竞争力分析
先解释一个问题：什么是GTX560SE？
近期，NVIDIA低调发布了一款GTX560SE显卡“新品”，终结了近段时间沸沸扬扬的新品传言。由于NVIDIA近段时间正在集中精力应对“开普勒”，因此N卡业界已经许久没有新品发布了，此次借助一款面向主力市场的GTX500系列新品，NVIDIA各大合作伙伴的确兴奋了一把，各大品牌GTX560SE显卡当前已经迅速开始了上市销售。
但这款新显卡命名上的“SE”后缀，表明这是一款N卡当前中端主力、报价1199元的GTX560显卡的次级（Secondary）型号，但性能、规格、报价仍将高于报价799元的中低端型号GTX550Ti。GTX560SE显卡当前上市价格999元，面向的是主力游戏玩家。
NVIDIA GeForce GTX560SE 图片 评测 论坛 报价
GTX560SE显卡的市场定位是怎么样的？
NVIDIA发布GTX560SE时，曾解释这款产品将用于对抗AMD HD7770显卡。当前，HD7770显卡刚刚上市、价位虚高，因此，日后随着竞争的深入，GTX560SE也肯定会随之降价迎战，毕竟在999元价位上，N卡当前还有另一款人气产品：GTX460+在售。其实，GTX560SE与GTX560、GTX460+使用的是一样的GF114 GPU芯片，只是三者硬件规格各有不同。三款显卡关键性的GPU芯片一致，只是通过芯片规格变化来对产品用不同的名字进行包装，这也正是当前业界典型的改名战术。那么GTX560SE显卡到底有怎么样的身世？NVIDIA透过这款产品表达了怎么样的市场策略？

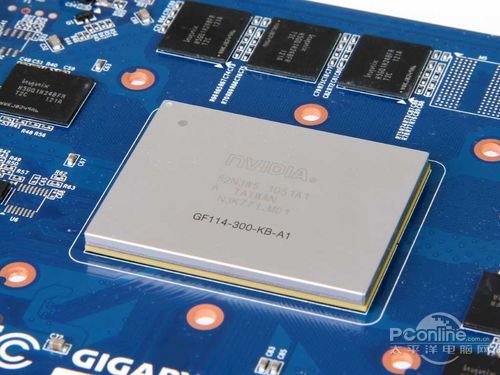

GTX560SE与GTX560、GTX460+使用的都是GF114 GPU芯片片
先来说说这款“新品”显卡：
GTX560SE不算是新品，它和GTX460+、GTX560有一定的“渊源”，同一个核心上进行不同的屏蔽削减，进行市场细分。A卡也有类似情况，当前中低端主力HD6770/HD6750也完全是上一代产品HD5770/HD5750的高频版本。这样定位更细，还还能让玩家得到更多实惠。

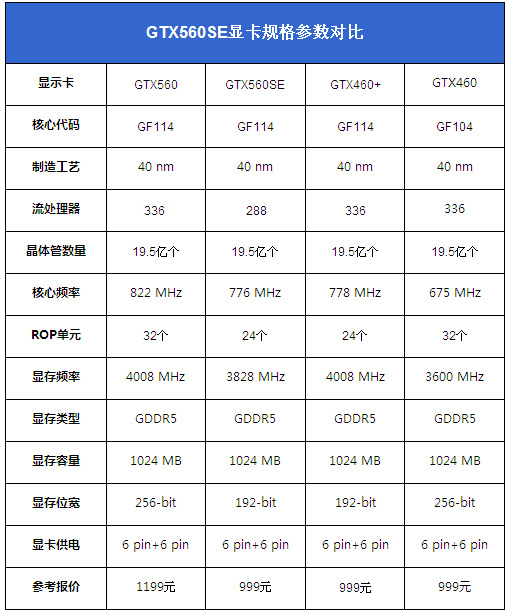

从上面的规格表看来，我们的第一感觉就是：这四款显卡的相似度非常高，NVIDIA这样的命名已经完全把人搞得眼花缭乱了。这个问题在我们探究了全部可查找到的GF114核心架构示意图、争论了半天口水后仍未找到结果，毕竟绝不会将自己的改名手法透明化、业界所有的GTX560SE、GTX460+芯片身世探究，都只是在比谁的猜测更合理而已。
GTX560SE到底是不是一款好显卡？
GTX560SE虽然不算是“新品”，但却并不能简单看作是GTX560Ti屏蔽两组SM阵列而来，毕竟所有的示意图都是在简单化GPU内部逻辑结构，下面这种示意图并不能解释显存位宽、ROP单元、二级缓存等芯片规格的变化问题。我们今天并不想深入探究GTX560SE的身世之谜、让大家头大，在弄明白了它的硬件规格之后，接下来我们更关心它的实际性能及性价比，更关心它会不会是一款好显卡？

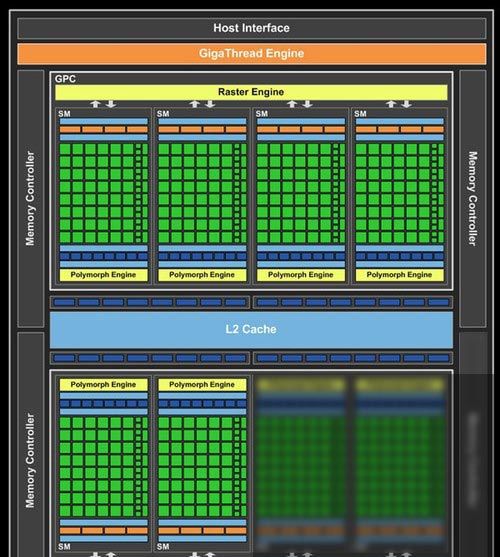

GTX560SE的身世非这种示意图所能解释，我们更关心它是不是一款好显卡？
GTX560SE显卡不好的一面主要在于：由于没有进行GPU芯片效率优化或功能提升，因此“新产品”缺乏新意，采用的是进行了规格删减的GPU芯片，芯片整体功耗可能并不会降低、发热量高，让买了显卡的玩家有种类似于“以次充好”的被忽悠感觉。NVIDIA这次发布的GTX560SE显卡，采用的仍然是与GTX560Ti、GTX560编号一样的GF114图形芯片，但规格被大幅度削减，现在需要进一步确认这款显卡的性价比如何？
GTX560SE不算新产品，那么性价比如何呢？
本期测试显卡天梯指引位置如下：
在本期测试中，我们采用了新的加长版显卡天梯图，将更大的呈现空间分配给了中端显卡，以应对新旧之交，多款显卡的位置堆叠问题。由于产品线的复杂性，我们的显卡天梯图也难免有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

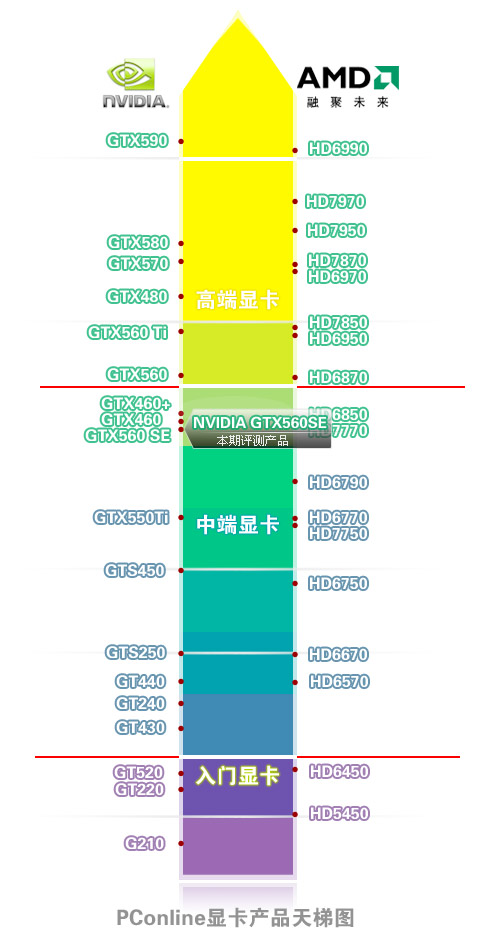

PConline显卡天梯图
PConline显卡产品天梯图说明：在我们的显卡天梯图上，红点所在位置代表该款显卡公版产品的性能定位。在我们的实际测试中，GTX460、GTX460+、GTX560SE实际性能表现非常接近，完全属于一个性能档次，GTX460最大的优势在于256bit显存位宽，硬件规格强悍。GTX460+的优势是更高的运行频率，核心频率比GTX460高了100MHz以上。GTX560SE由于流处理器受到进一步删减，因此整体性能稍低一些。>>
[page]
映众GTX560SE显卡解析：
NVIDIA在本次GTX560SE显卡发布上的态度很低调，直接在市场上展开了铺货行动。送测方面，我们率先收到的是来自映众的560SE显卡，因此我们的测试工作是在这款显卡上进行的。下面先来看看这款GTX560SE显卡的电气需求特性。

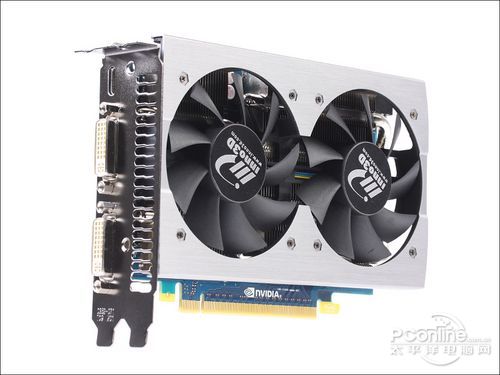

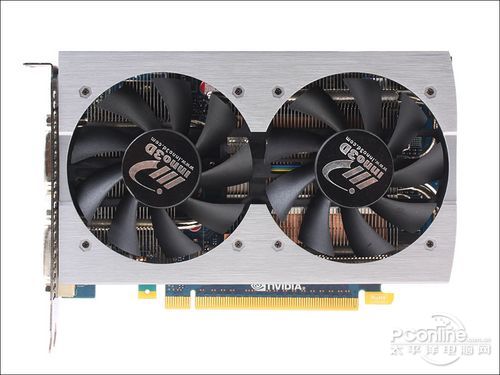

映众(Inno3D) 560SE显卡
比竞争对手更高的功耗需求，是近几代NVIDIA中、高端显卡的一项缺点，为此，N卡的散热系统也往往设计得更加强悍，今天这款映众560SE也不例外，显卡配备了两个8cm大风扇+四条5mm口径热管，致力于让核心运行的稳定又凉快。
显卡正面
显卡采用了NVIDIA GF114图形核心，内置288个CUDA流处理器。显卡核心频率为776MHz，着色器频率为1553，搭载了1GB GDDR5显存，显存位宽为192bit，显存频率为3828MHz，完全符合公版规格。

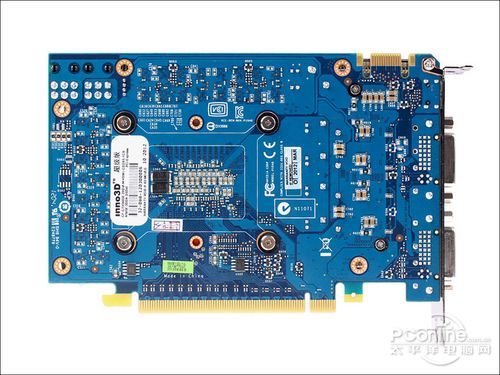

显卡背面
映众GTX560SE显卡定位针对的是主力游戏玩家，并非面向发烧市场，因此显卡整体尺寸略短，从显卡背面来看，PCB细节风格、贴片质量仍保持着严谨的质量水准。

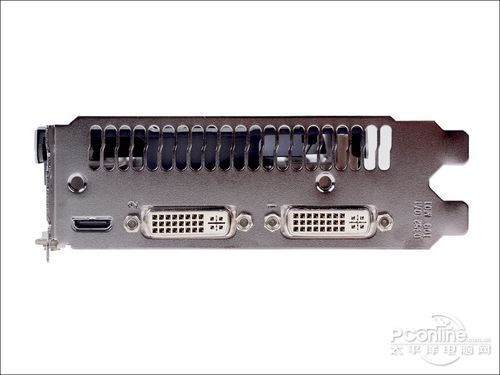

显卡输出接口
输出接口方面，映众(Inno3D) 560SE配备了两个DVI和一个mini-HDMI接口，输出信号以数字信号为主，更适合大屏幕、高适应性趋势。
显卡拆解
显卡散热器做工很精细，接触面采用的是铜质吸热底座，4条镀镍热管，与铜底座契合的很严密，有助于快速传导热量。热管与散热片采用穿片技术，构成了很大的金属散热表面积。

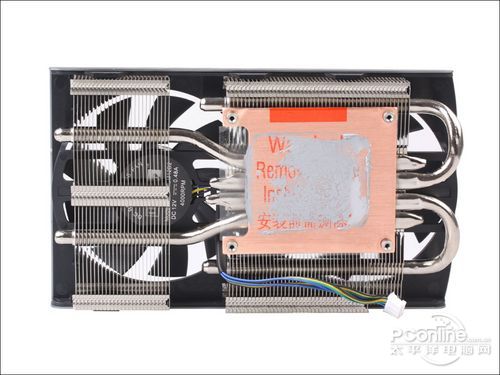

显卡散热器背面
热管的作用，是快出将热量传导到散热片上，而双风扇，则能够形成更大更均匀的散热空间，将散热片上的热量快速驱散。借助双风扇的风力，显卡整片PCB上的元器件都可以做到均匀散热。。

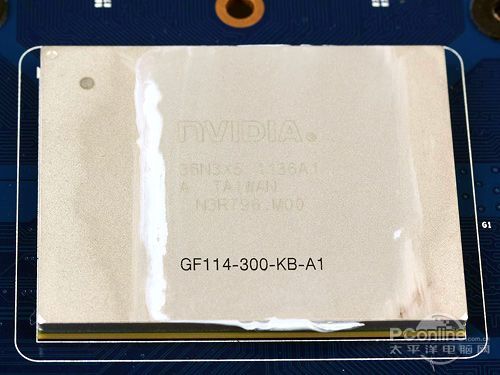

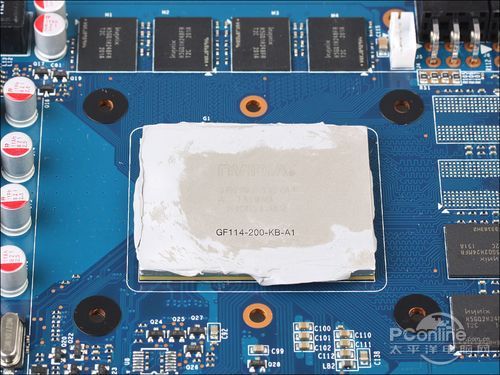

GTX560SE显卡采用的仍然是GF114图形芯片
从上图我们可以清晰地看到这款GTX560SE显卡采用的仍然是GF114图形芯片，但硬件规格有删减。

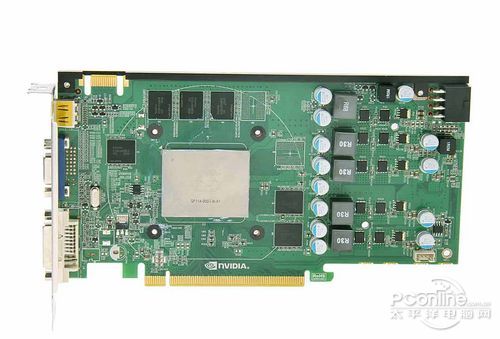

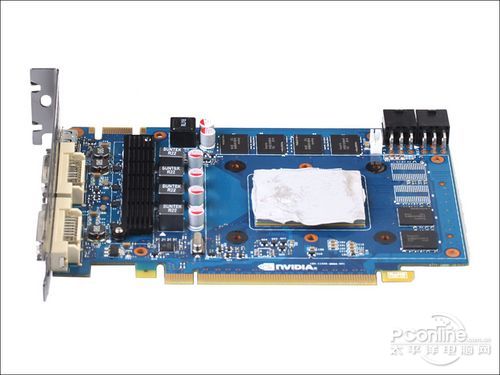

显卡PCB
另外我们也可以看出，由于GTX560SE显卡显存位宽降至192bit，因此只需要使用6颗显存芯片，其中四颗是128MB/32bit规格，两颗是256MB/32bit规格，显存总容量仍是1GB。

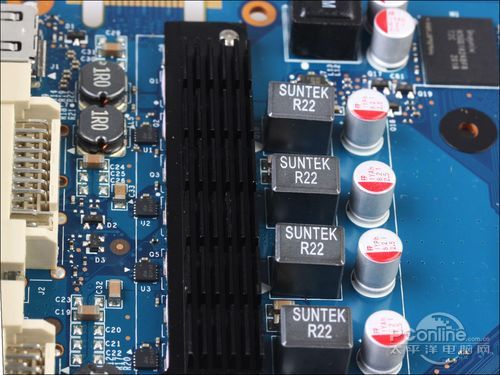

显卡供电电路
显卡供电电路采用的是4相核心供电+1相显存供电的组合方案，供电电路用料为铁素体电感、日系固态电容、“8爪鱼”MOS管，用料比较扎实。GF114芯片整体功耗并不低，4项核心供电电路才能保证其稳定在高频率上运行。

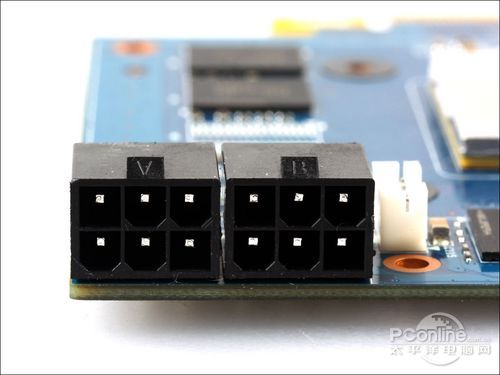

供电部分
显卡配备了两个6Pin外接供电接口，以满足显卡的功率需求。由此看来，GTX560SE显卡虽然屏蔽了部分流处理器，但整体功耗需求仍然不低。倘若NVIDIA能够针为GTX560SE的规格推出一款经历过结构优化的新GPU芯片，相信定然能够大幅降低其功率需求。>>
[page]
翔升GTX560SE显卡解析：
翔升这款GTX560SE显卡，沿用了旗下“金刚版”造型风格，色调清新个性，大型“金刚轮”散热器，底部具备热管直触GPU核心的设计方式，散热效能、细节做工都非常出色。

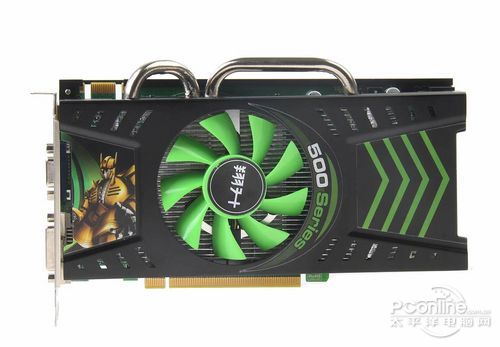

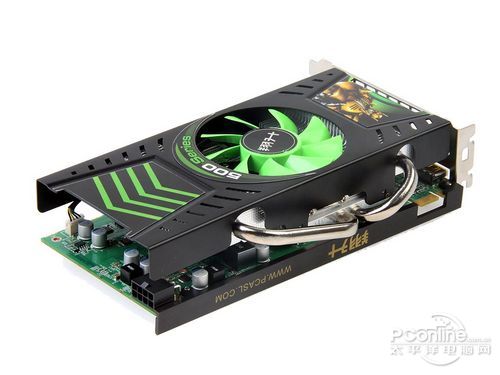

翔升GTX560SE显卡
翔升GTX560SE显卡接口
显卡采用的是8pin外接供电设计

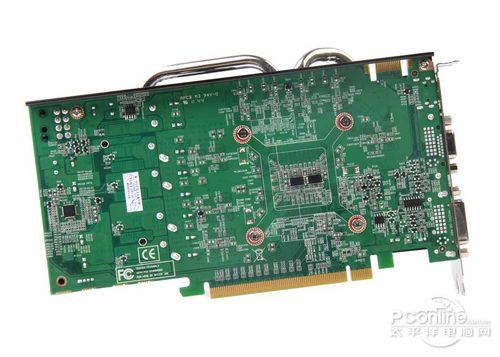

显卡背部图
显卡拆解
显卡PCB

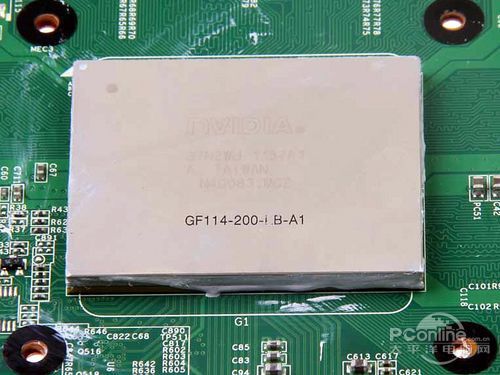

显示核心

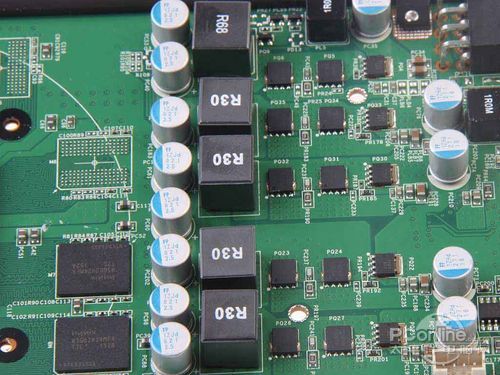

扎实的4+1相供电电路

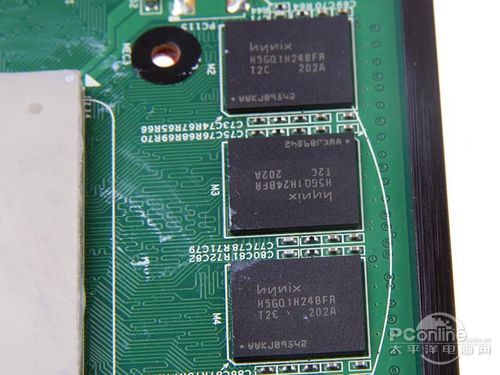

海力士0.5ns GDDR5显存芯片
[page]
盈通GTX560SE游戏高手显卡解析：
盈通GTX560SE游戏高手显卡造型威武张扬，显卡采用了强悍的4热管双风扇散热器，在中端显卡上达成了极致散热效能。显卡PCB做工也非常豪华，6+1相核心供电电路，显示了这是一款为超频玩家打造的高福利产品。显卡PCB背面还采用了两颗贴片式薄膜瓷耦电容，对GPU供电质量是一道极大地加强，是极限超频型显卡的典型装备。

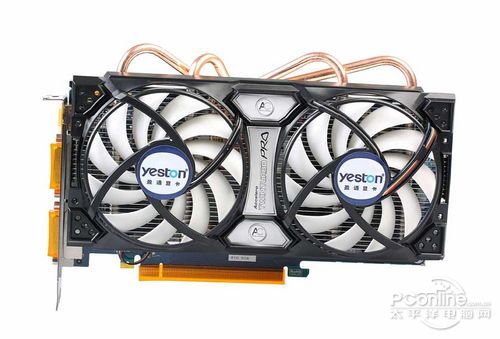

盈通GTX560SE游戏高手显卡
显卡输出接口
显卡采用双6pin外接供电，配备4热管双风扇散热器

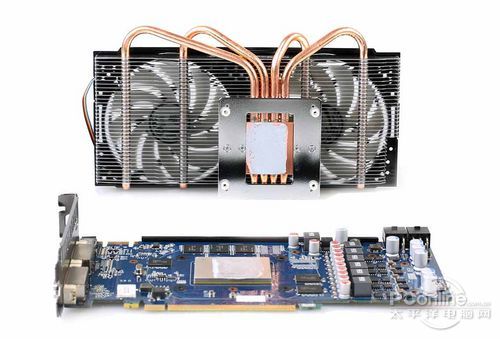

显卡拆解
显卡散热器
显卡背部图
显示核心
6+1相豪华供电电路

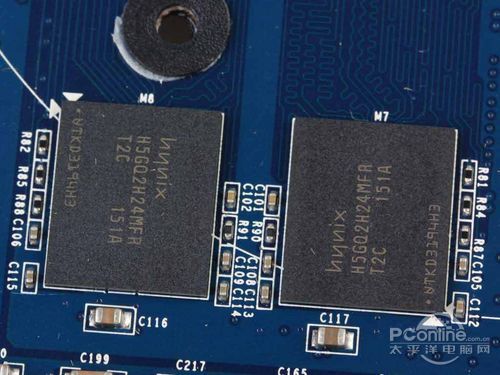

海力士0.5ns GDDR5显存芯片
[page]
显卡测试平台和测试方法说明：
在平台方面我们采用了顶级的Intel SandyBridge平台（Core i7 3960X + X79）来消除CPU性能瓶颈，以最大限度的发挥出各款显卡的性能。驱动程序方面，N卡驱动为Forceware 295.73版本，这款最新驱动让N卡GTX500系列性能也有所提升，而且支持GTX560SE显卡（未通过微软WHQL认证）。
| 硬件平台 | |
| CPU | Intel Core i7 3960X |
| 主板 | 华硕 P9X79 Deluxe |
| 内存 | G.Skill DDR3 1600 2GB x4条 |
| 硬盘 | 影驰 Laser GT 120GB固态硬盘 西部数据1TB 64M SATA3黑盘 |
| 显卡 | NVIDIA GTX560SE (776/3828 MHz 1GD5) NVIDIA GTX460+ (778/4008 MHz 1GD5) NVIDIA GTX60 (675/3600 MHz 1GD5) AMD HD7770 (1000/4800MHZ 1GD5) |
| 软件平台 | |
| 系统软件 | Windows 7 64位旗舰版+DirectX 11 |
| 驱动程序 | AMD催化剂12.2 FOR Windows 7 64bit NVIDIA ForceWare 295.73 FOR Windows 7 64bit |
| 评测软件 | DX9： 使命召唤8 DX11： 3DMark11 战地3 Heaven Benchmark 2.5 尘埃3 孤岛危机2 功耗温度测试： GPU-Z Furmark |
GTX560SE显卡的竞争对手是HD7770，这两款显卡间的性能较量时我们今天测试的重心。另外，在对比显卡选择上，我们也拉上了GTX460+、GTX460这两款性能/价位都与GTX560SE很接近的产品，来为大家展开性能对比分析。

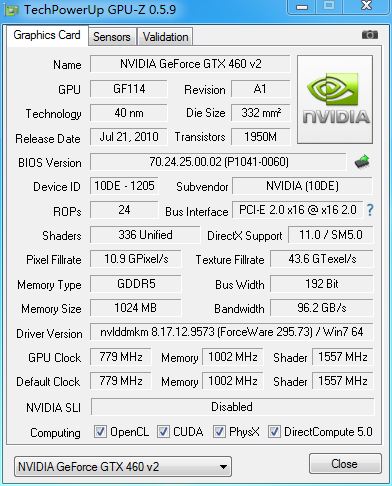

GTX460+显卡硬件规格检测
GTX560SE显卡硬件规格检测
[page]
DX11理论性能测试：3DMark 11
3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。

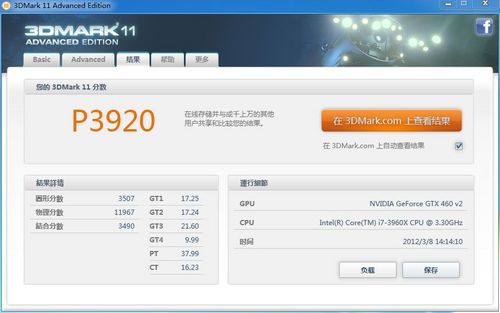

3DMark 11测试截图
测试成绩：

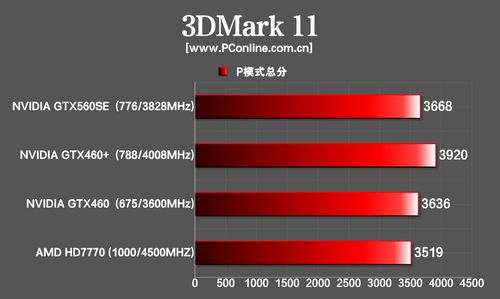

3DMARK 11测试成绩（Performance模式）
GTX460+的优势在于更高的核心运行频率，因此理论跑分性能很强大
3DMark 11测试比较注重显卡的理论运算能力，因此在这个环节，高频率的GTX460+跑得很快，得分逼近4000分。GTX560SE得分3668分，与GTX460基本一致，比HD7770高了100多分。由此看来，GTX560SE性能稍微胜出HD7770应该没有疑问。
《战地3》游戏测试： 2011年10月25日，世代DX11年度巨作《战地3》终于正式发布，作为当前PC军事题材射击游戏的两大支柱之一，《战地3》这次绝对没有让玩家失望，借助全新开发的“寒霜2”引擎，《战地3》对DX11提供了完美支持，游戏中细腻的光照/粒子效果、乱真的场景渲染、大面积的物理破坏效果、畅快的射击感受、精良的枪械手感，让这款游戏终于为我们展现了DX11次世代大作的震撼威力。 《战地》系列游戏是电子娱乐巨头EA手上的一张王牌强档，《战地》引擎也是业界很多游戏的画面支撑，此次《战地3》采用的全新DX11“寒霜2”引擎，在3D建模精度、画面渲染、特效呈现、物理效果等方面，都达到了当前PC游戏的顶点水平，为次世代DX11游戏大作树立了一个标杆，因此成为了我们测试当前显卡实际游戏性能的一个重要参考。 在《战地3》游戏单人模式下，我们精选了“追猎行动”关卡来进行测试，在这个测试场景中，我们在正式进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。 测试成绩： 在这个实际游戏测试环节，GTX460+速度仍然最快，但GTX560SE已经落败于GTX460，毕竟GTX460流处理器数量、显存位宽都胜于GTX560SE，这些足以弥补100MHz频率劣势。>>
《战地3》
《战地3》室内对战时的“电影级”光线/粒子渲染效果

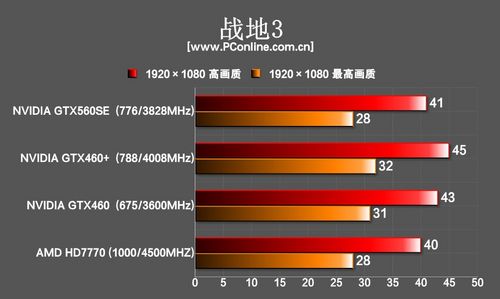

《战地3》测试成绩（DX11画质）
[page]
《孤岛危机2》游戏测试：
在DX11《孤岛危机2》中，玩家将再次穿上奈米生化服，并前后分别扮演CELL与Marines两个角色，以遇袭后的纽约为游戏背景，与神秘莫测的敌人展开新一轮高科技超限科幻战。奈米生化服极大的强化了角色的能力，玩家因此具备隐形、护盾强化、速度强化、力量强化等各具趣味的特殊本领，在高精度建模、高质量贴图的虚拟场景中，手持各种高科技枪械，最终完成“拯救世界”的艰巨重任。
《孤岛危机2》游戏海报
《孤岛危机2》采用了第三代CryEngine引擎，强化了游戏贴图、人物模组、光影特效等多种游戏表现，走在了DX11游戏画质的最前沿，对玩家来说，《孤岛危机2》游戏世界绝对是一场视觉风暴。
《孤岛危机2》游戏画面
在《孤岛危机2》游戏单人模式下，我们选择了任务模式下，“Out of the Ashes”关卡来进行测试，在这个场景测试过程中，我们在正式进入游戏画面后不作任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。
测试成绩：

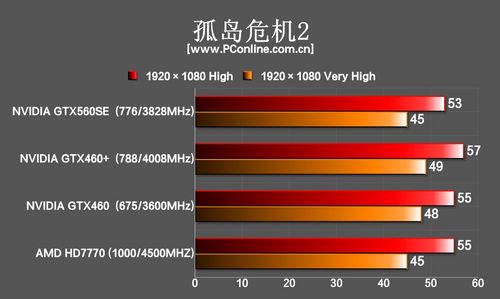

《孤岛危机2》测试成绩（DX11画质）
在这个测试环节，四款显卡的测试成绩咬得非常紧，相互之间的性能差距都只有1-2帧，性能完全可以看作是一个档次，GTX460+仍具有领先优势，GTX560SE成绩垫底。
《使命召唤8》游戏测试：
《使命召唤8：现代战争3》由Infinity Ward制作开发，剧情紧接《使命召唤6：现代战争2》以及《使命召唤4：现代战争》，是《使命召唤》系列游戏的又一款重磅强作，是当今玩家口碑最好的王牌FPS游戏大作。《现代战争3》延续了《使命召唤》系列游戏的优秀传统，游戏更注重操作手感、玩家体验，而并不苛求硬件性能。
《使命召唤8：现代战争3》游戏画面
《现代战争3》依然采用DX9渲染架构，游戏引擎源自改良后的《使命召唤4》。而且最难能可贵的是，《现代战争3》用并不苛求硬件性能的前提，达成了很高水准的画面质量、特效呈现，游戏在战场营建、气氛渲染上非常出色，非常值得当前主流游戏玩家一试身手。
《使命召唤8：现代战争3》游戏画面
在《使命召唤8》游戏中，我们选择了第一幕“黑色星期二”关卡来进行测试，在这个测试场景中，我们在进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角下的平均帧速。
测试成绩：

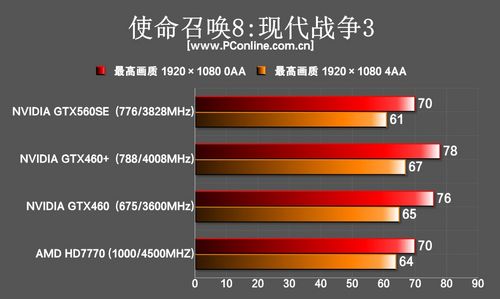

《使命召唤8》测试成绩（DX9最高画质）
在这个测试环节，GTX460+、GTX460得分比较高，GTX560SE则与HD7770基本一致，落后前两者约10%。这几款显卡性能差距过小，因此如何选择将基本只取决于价格。>>
[page]
《尘埃3》游戏测试：
《尘埃3》保持了该系列赛车游戏专业性强、模拟度高的风格，游戏无论在画面还是在内容方面都比前作有了全新的进化，在画面方面，泥浆渐渐沾染车体的设定依然保存，车身的精细程度大大强化了，新加入的雪地、山林赛道也有相对独特的视觉效果。
《尘埃3》
本作将会有6条head-to-head赛道和32条拉力赛道，芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现，福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中，玩家现在不但可以选择赛车，还可以选选择赛车，还可以选择自己的副驾驶，感受不同的驾驶乐趣。
《尘埃3》
《尘埃3》沿袭了本系列赛车游戏的传统，仍然具备标准benchmark测试功能。游戏内置的测试赛道为ASPEN的一条雪地赛道，时长大概在1分15秒，但有趣的是《尘埃3》benchmark比赛过程是随机的，主视角的飙车成绩排名会根据电脑AI发挥而随机变化，但是测出来的FPS还算较稳定。
测试成绩：

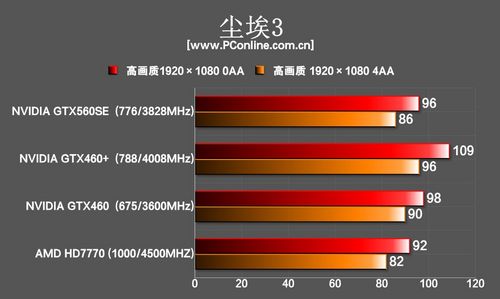

《尘埃3》测试成绩（DX11高画质）
《尘埃3》测试对显卡压力也不大，但由于测试过程的随机性，同一块显卡的多次测试结果会略有波动。GTX460+得分仍然最高，GTX560SE与GTX460基本一致，HD7770得分垫底。
Heaven Benchmark 2.5对比测试：
最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。
Heaven Benchmark 2.5
Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。

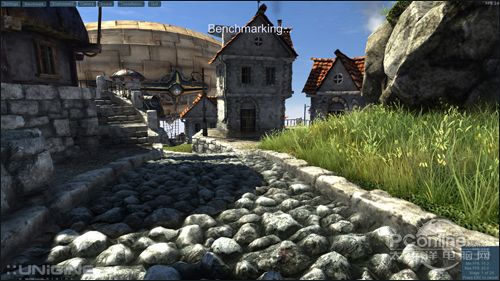

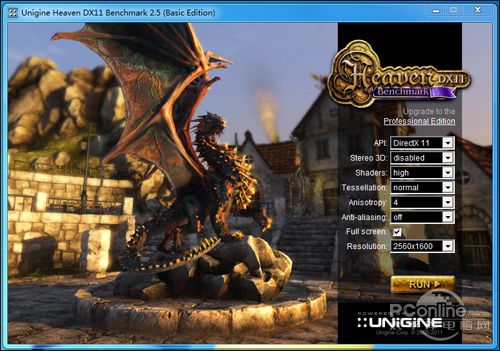

2.5版本的测试界面与前代一样
测试成绩：

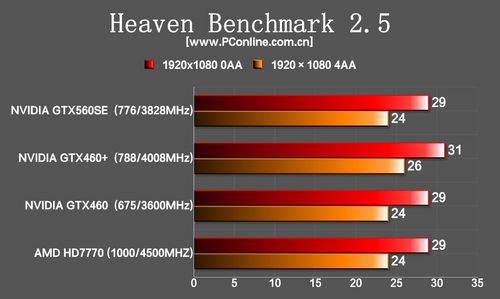

Heaven Benchmark 2.5测试成绩（DX11高画质）
在这个测试环节，GTX560SE、GTX460、HD7770三款显卡得分出奇的一致，GTX460+则具有两帧优势，各款显卡性能基本在一个档次。>>
[page]
温度与功耗测试：
由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用高负荷FurMark进行烤机测试，5分钟后记录核心满载时的温度；然后待机10分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境温度约为20摄氏度。

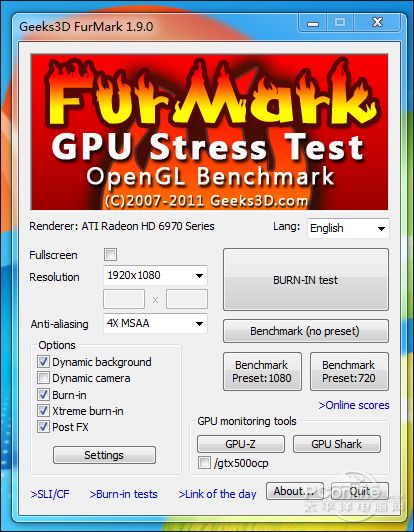

最新版本Furmark

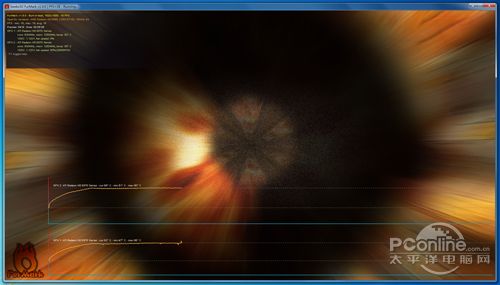

满荷载测试界面
新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能，为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。
测试成绩：

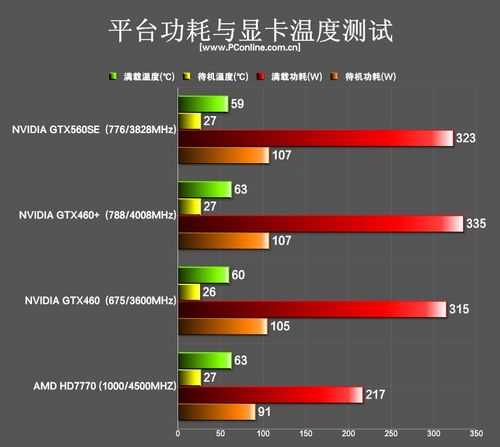

各款显卡温度/功耗测试（室温20摄氏度）
在待机状态下，各款显卡都会降频，因此显卡的稳定核心温度都不高，都在27摄氏度左右。HD7700显卡的散热器很一般，纯粹是铝制散热片+单风扇设计，满载温度也只有63摄氏度，毕竟这款显卡功耗很低。三款N卡漫在功耗都比较高，毕竟GF114图形芯片的高功耗难以避免。映众这款GTX560SE显卡散热器采用的是高效率的四热管+双风扇+铜质吸热底座设计，因此显卡满载温度反而控制的最低。
PConline评测室总结：
NVIDIA GF114图形芯片
去年年底，业界就早有传闻：NVIDIA将于今年2、3月间发布一款面向主力市场的GTX500系列新显卡，业界大都猜测其型号将定为GeForce GTX550。近期，GTX560SE的发布，终结了这一传言，坦诚而言，GTX560SE性能超出了大家的预期、在GTX550Ti之上，这也是为什么新产品的名字仍然沿用“GTX560”主体。
GTX560SE并不算真正意义上的“新品”，NVIDIA直接使用GF114芯片、仅对其进行规格屏蔽，就作为新产品来推向市场。在我们今天的测试中，GTX560性能表现略低于GTX460+，但却与已经退市的GTX460显卡比较接近，性能表现能够对抗HD7770，但高功耗状况却依旧，因而对供电电路、散热器要求并不低，影响了这款新显卡的竞争力。
只要日后价格合适、性价比高，就是好产品：
但对玩家而言，一款显卡的身世已经不在重要，只有性价比才是硬道理。当前GTX460显卡已经停产，替代品GTX460+报价999元，而HD7770由于刚刚“降临地球”、加上AMD上一代产品还在紧张清货，因此近期报价虚高，预计日后将会稳定在799元左右。GTX560SE性能略低于GTX460+，而且竞争对手正是HD7770，因此倘若定价在799元，将会使该价位段最优性价比的一款产品。[返回显卡频道首页]
