GPU-Z瞬间检测芯片体质？编辑实测揭露真相

　　【PConline 横评】GPU-Z是业界最具知名度、最常使用的显卡硬件规格检测软件，这款软件体积小巧、界面简单清晰，经过近年来的发展，其检测结果也比较准确，核心负载监测、温度监测等实用项目的加入，更丰富了这款软件的功能。近期GPU-Z软件升级到了0.5.8版本，而且在“小步”更新一年多之后，这次的最新版本再次为我们带来了功能扩展：GPU芯片漏电率级别检测与改进的PCI-E带宽检测。

GPU-Z 0.5.8版本的GPU芯片漏电率级别检测是否可信？

　　在GPU芯片制造之初，NVIDIA、AMD都根据硅晶圆的漏电率级别来划分芯片档次的，质量好的用来生产GeForce GTX 580、Radeon HD 7970，质量较差的则用于GeForce GTX 570、Radeon HD 7950，从而充分利用硅晶圆、提高成品率、降低芯片制造成本。GPU-Z 0.5.8新版本正式加入了对GPU芯片漏电率级别的检测，利用这个功能，玩家可以瞬间检测出显卡GPU芯片的漏电率数据，从而初步了解显卡芯片的体质。

已完成晶体管蚀刻、尚未切割的硅晶圆

　　GPU-Z 0.5.8版本当前支持对费米、南岛家族显卡的GPU芯片体质进行检测，（即支持NVIDIA GTX400/500系列、AMD HD7900/7800/7700系列显卡，更多老型号显卡将在日后陆续升级支持）。软件给出的检测结果是一个百分比数值，数字越大，表明芯片体质越好。

AMD HD7970显卡GPU芯片

　　面对这个新功能，相信大家都会有一个疑问：GPU-Z软件检测的芯片体质结果是否可靠呢？这个数据是否就能真实代表显卡的超频能力呢？今天，我们PConline评测室就将利用手上的资源，来为大家进行一次实战验证。

我们今天的测试对象：4块公版HD7970显卡

　　要想验证GPU-Z软件的检测结果，我们需要大量的数据样本，因此我们在PConline显卡玩家论坛进行了一个网友调查活动，欢迎广大网友前来上传自己的显卡检测结果、发表玩家观点、支持我们的调查活动。今天我们也将在4块公版HD7970显卡之中，展开一场芯片超频体质实战，以初步验证GPU-Z软件的检测结果是否与4款公版显卡的超频能力相符合。

点击图片进入论坛正在进行的数据收集、网友观点调查贴子

-----------------------------------------------------------------------------

如果您想参加论坛的GPU-Z检测结果网友调查活动，请点击以下链接：

GPU-Z 0.5.8芯片体质玩家自检活动
http://itbbs.pconline.com.cn/diy/14861776.html

GPU-Z 0.5.8下载：
http://dl.pconline.com.cn/html_2/1/60/id=47359&pn=0.html

-----------------------------------------------------------------------------

GPU-Z 0.5.8软件

为什么要采用4款公版HD7970显卡来进行验证？

　　首先，公版显卡在PCB布线、做工用料等方面完全一样，这有助于我们公平的测试出各款显卡的超频能力。其次，GPU-Z软件的检测结果，要在同款芯片上才具有可比性，比如大家都采用HD7970显示核心，我们便可以验证各款显卡的体质检测结果是否符合其真正超频能力。>>

[page]

GPU-Z 0.5.8软件新功能使用方法简介：

　　GPU-Z 0.5.8软件GPU体质检测功能使用方法非常简单，在软件标题栏点击鼠标右键，选择“Read ASIC quality”选项即可马上看到检测结果，速度非常快。

GPU-Z 0.5.8软件GPU体质检测功能使用方法

　　软件给出的检测结果是一个百分比数值，数字越大，表明芯片体质越好。

检测结果

　　GPU-Z 0.5.8软件的另一项功能改进，是用于正确识别显卡的PCI-E带宽之用。现在的显卡都支持很多节能省电技术，其中之一就是降低PCI-E总线的速度和带宽，以降低显卡空闲时的功耗，但这也容易导致PCI-E运行模式识别错误，比如说HD7970显卡的PCI-E 3.0接口被识别为PCI-E 1.1。

GPU-Z 0.5.8软件显卡PCI-E接口带宽检测功能

　　为此，GPU-Z 0.5.8在总线接口右侧增加了一个问号，点击就会弹出对话框，解释这一问题，并提供了一个小小的渲染测试(非压力测试)，让显卡全速运行在正确的PCI-E总线模式下，从而识别出应有的结果。

渲染测试

　　接下来，我们就将对4块公版HD7970显卡展开体质检测。>>

[page]

四块公版HD7970显卡体质检测：

　　接下来看看各款显卡的检测结果。需要注意的是：每颗GPU芯片的体质具有很大的偶然性因素，而且下面显卡厂商的GPU芯片均由AMD提供，因此检测结果与各大显卡厂商的产品质量之间没有任何关联性，不能作为厂商产品质量的参考，我们贴出厂商品牌只是为了方便大家识别四款显卡。

AMD公版HD7970显卡

AMD公版HD7970显卡检测结果

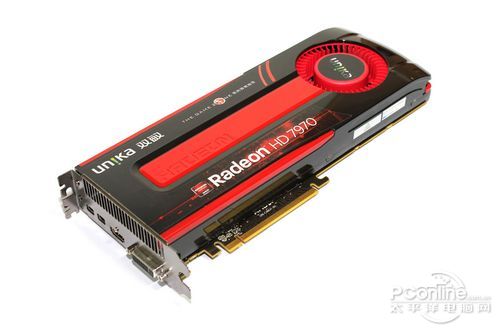

双敏HD7970显卡（公版）

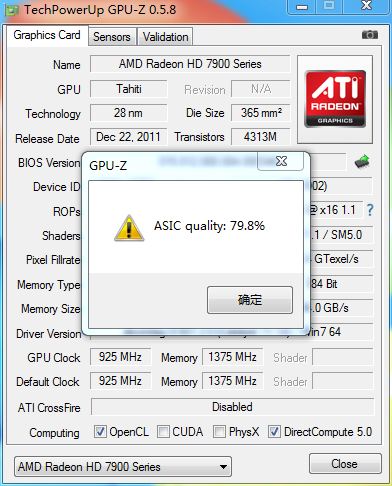

双敏HD7970显卡检测结果

镭风HD7970显卡（公版）

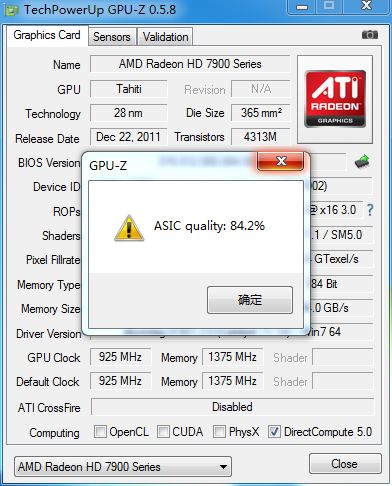

镭风HD7970显卡检测结果

XFX HD7970显卡（公版PCB，双风扇散热器）

XFX HD7970显卡检测结果

　　另外，GPU-Z的检测结果与显卡的运行频率也并没有关系，显卡超频后、即使调高核心电压之后，检测数据也并不会发生变化，也就是说芯片的漏电率保持恒定。下图中，XFX HD7970显卡在核心频率超频至1000MHz之后，检测数据仍然为76.1%。

XFX HD7970显卡检测结果（核心频率超频至1000MHz）


四款显卡芯片体质检测结果

　　由上面的检测数据表我们可以看出，4块HD7970显卡中，最高成绩是84.2%，来自镭风的公版显卡；最低成绩是74.9%，来自AMD的公版显卡，AMD似乎还比较“大公无私”，将高质量芯片都供应给了合作伙伴。

　　不过，我们也再强调一次：每颗GPU芯片的体质具有很大的偶然性因素，而且各家A卡厂商的GPU芯片均由AMD提供，因此检测结果与各大显卡厂商的产品质量之间没有任何关联性，不能作为厂商产品质量的参考，我们贴出厂商品牌只是为了方便大家识别四款显卡。>>

[page]

四款HD7970显卡破解超频实战：

　　在展开超频测试之前，先来看看我们的测试平台配置。

　　在接下来的超频测试中，我们使用的是微星AfterBurer显卡超频软，这款软件使用起来很简单，玩家可以直接在数字框中输入想要的频率，回车确定后，点击“Apply”按钮即可。

微星AfterBurer显卡超频软件

　　另外需要注意的一点是，AMD当前锁定了HD7970显卡的超频上限，将核心最高频率限定在1125MHz，因此为了充分释放各款显卡的超频潜力，我们需要对微星AfterBurer软件进行破解。

AMD将HD7970显卡的最高核心频率限定在1125MHz

　　破解方法很简单：找出AfterBurer软件安装目录下的AfterBurer.CFG文件，用记事本打开，将下图中红框内的选项值全部设为“1”，然后保存、关闭即可。

破解微星AfterBurer软件超频限制

破解成功，显卡最高核心频率可拉至1390MHz

　　破解成功之后，HD7970显卡的最高核心频率已经可拉至1390MHz，当然，在这个频率下，我们手上的4款显卡都无法运行任何3D测试、游戏测试项目，接下来我们将以10MHz为步进，逐步降低显卡核心频率，直至该款显卡能稳定通过3DMark 11 Extreme测试，该稳定频率，即为显卡的最高超频成绩。>>

[page]

四款HD7970显卡超频成绩一览：

　　经过冗长、枯燥的测试过程，我们注意找到了各款显卡的最高稳定频率。我们的超频测试采用的是风冷、不增加核心电压的常规方案，以符合玩家的实际使用情况。

3DMark 11测试报错，需要继续降低显卡核心频率

　　在测试过程中，各款显卡显存频率始终设定为5600MHz。我们先将显卡核心频率拉至最高（1390MHz），然后以10MHz为步进，逐步降低显卡核心频率，直至该款显卡能够稳定通过3DMark 11 Extreme测试，该稳定频率，即为显卡的最高超频成绩。

我们本次测试获得的最优秀成绩：核心频率1150MHz

4款显卡的最高稳定频率

　　我们使用的四款公版显卡中，在风冷、不加电压的常规条件下，最高超频成绩为1150MHz核心频率，各款显卡核心频率均能突破1GHz。

四款显卡芯片体质检测结果

　　对比四款显卡芯片体质检测结果我们可以看出，超频能力与芯片体质并不完全相同，第二款显卡芯片体质检测结果为79.8%，但超频能力最强。第一款显卡芯片体质检测结果为最高的84.2%，但却反复尝试无法稳定运行在1150MHz核心频率上。>>

[page]

PConline评测室总结：

芯片体质是超频能力的一项重要参考，但却并不是全部

　　在我们今天的测试中，四款公版HD7970显卡，第二块显卡超频能力最强，与GPU-Z 0.5.8软件的芯片体质检测结果不相符。其它三块显卡，超频成绩则基本上符合软件检测结果。我们的测试范围比较片面，但这其中却已经遇到了反常情况。

4款显卡的最高稳定频率

　　由此看来，GPU-Z软件的检测结果大致可以作为显卡芯片体质的一项参考，但却并不能视为显卡超频能力的凭证，毕竟影响显卡超频能力的因素中，除了芯片体质，还有大家经常听说的做工用料、散热器等因素，而且一些偶然因素，比如PCB触点、散热器瑕疵、电源电压波动等，都有可能影响显卡的超频稳定性。

四款显卡芯片体质检测结果

　　另外，每款显卡的GPU芯片体质都具有很大的偶然性因素，而且各家A卡厂商的GPU芯片均由AMD提供，因此检测结果与各大显卡厂商的产品质量之间没有任何关联性，不能作为厂商产品质量的参考，我们贴出厂商品牌只是为了方便大家识别四款显卡。

网友芯片体质自检结果（部分）：

　　接下来，我们贴出了论坛部分网友的GPU-Z 0.5.8软件自检结果，其中一款GTX460显卡检测数据更是超过了100%，不知道这是神马情况？很好奇这款显卡会不会很能超？[返回显卡频道首页]

GT240杯具了

HD6700也杯具了（HD5700的马甲）

 GTX570

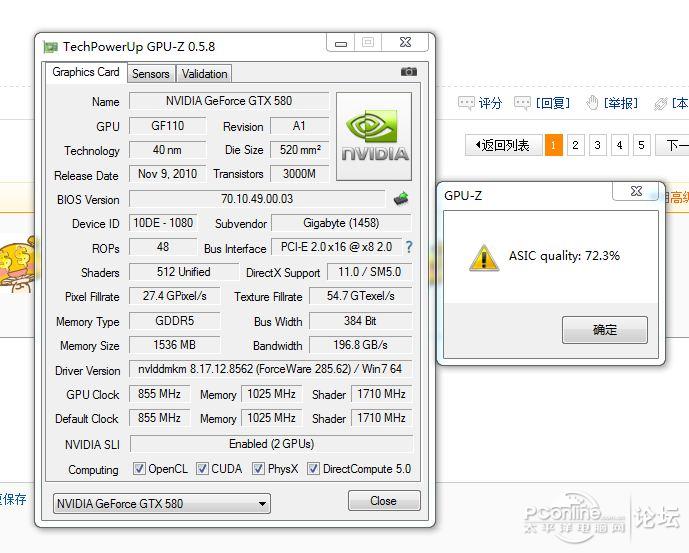

GTX580 SLI之一

GTX580 SLI之二，两块显卡一高一低，祝好运！

GTX460

GTX470

GTX560Ti + WinXP

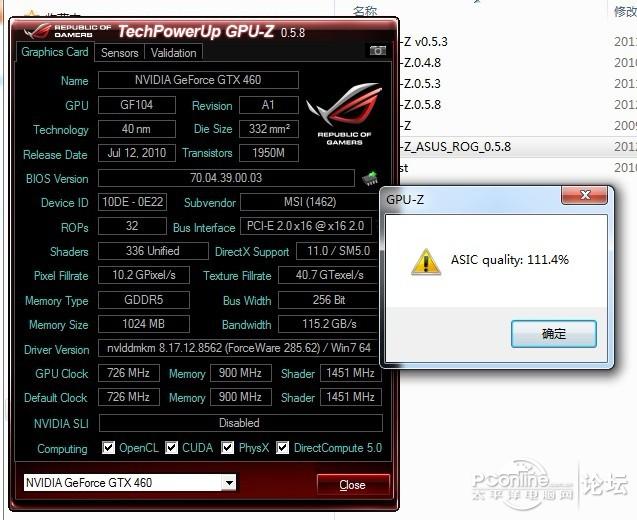

GTX460威武，数据突破100%，这是神马情况？

这个数据有点离谱

这个也超过100%了

-----------------------------------------------------------------------------
