HD7970极限风冷超频:XFX R7970酷魂显卡深潜记
【PConline 横评】近期业界关注度最高的产品当然首推HD7970，借助这款新一代旗舰显卡，AMD成功在岁前向业界投下了一颗“重磅炸弹”，引爆了业界新一轮的性能大论战。HD7970是业界第一款28纳米图形芯片，我们知道，新制程的最大优势就在于可以达成更高的运行频率和更低的发热量，理论上也可以带来更大的超频潜力。那么HD7970显卡超频潜力如何呢？这颗芯片的43亿晶体管、2048个流处理器、新一代GCN架构，性能表现对频率是否敏感呢？
讯景 FX-797A-TDB 酷魂黑卡 图片 评测 论坛 报价
今天，我们就将利用手上的资源，对AMD HD7970显卡展开了一番深度超频测试。为了贴近主流玩家的实际使用情况，我们今天的测试方案为最易操作的风冷、不加电压超频测试。我们的目的，正是要在实际使用中，挖掘出HD7970的全部性能潜力。
-----------------------------------------------------------------------------
如果您想了解AMD新一代显卡旗舰HD7970的更多信息，请点击以下链接：
震撼新架构!AMD新旗舰HD7970显卡全国首测
http://diy.pconline.com.cn/graphics/reviews/1201/2642450.html
-----------------------------------------------------------------------------

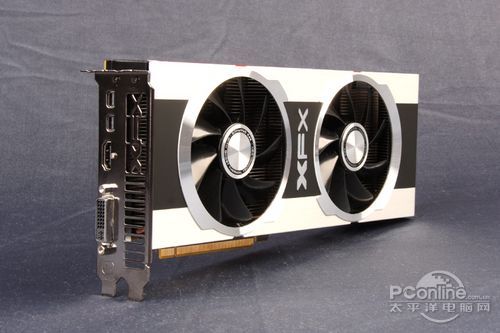

我们今天测试使用的讯景FX-797A-TDB酷魂黑卡
在AMD送测的公版HD7970显卡之外，我们今天还使用了一款XFX讯景送测的散热加强版显卡：讯景FX-797A-TDB酷魂黑卡，这是业界第一款采用非公版散热器方案的HD7970旗舰显卡，而且最难能可贵的是，这款显卡是与AMD公版HD7970显卡首发上市的，展现了XFX讯景领先A卡业界的设计研发速度及上游资源优势。
讯景FX-797A-TDB酷魂黑卡
与AMD公版HD7970显卡喧闹的涡轮散热器相比，讯景FX-797A-TDB酷魂黑卡采用的是大口径双风扇散热方案，在同等风量下大口径风扇转速更低、噪音更小，而抽吸式双风扇更可以达成强劲的对流风道、让显卡散热更均匀。配合高效率的均热板底座，XFX这款“酷魂”显卡散热优势相当明显，因此这款显卡的频率设定已经达到了1000/5700MHz，远高于AMD公版卡925/5500MHz的水准，是业界第一款核心频率达到1G的HD7970显卡，而且潜在超频能力还更强悍。
本期测试显卡天梯指引位置如下：
在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。
PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。
[page]
显卡测试平台和测试方法说明：
接下来我们就将展开HD7970显卡超频测试，先来看看我们的测试平台配置。
|
硬件平台
|
|
|
CPU
|
Intel Core i7 3960X
|
|
主板
|
华硕 P9X79 Deluxe
|
|
内存
|
G.Skill DDR3 1600 4GB x4条
|
|
硬盘
|
西部数据1TB 64M SATA3黑盘
|
|
显卡
|
AMD公版HD7970（925/5500MHz，3GB GDDR5）
讯景FX-797A-TDB酷魂黑卡（1000/5700MHz，3GB GDDR5）
|
|
软件平台
|
|
|
系统软件
|
Windows 7 64位旗舰版+DirectX 11
|
|
驱动程序
|
AMD催化剂11.12 FOR Windows 7 64bit
|
|
评测软件
|
DX9：
使命召唤8 DX11： 3DMark11 战地3 Heaven Benchmark 2.5
尘埃3 异形大战铁血战士 孤岛危机2 功耗温度测试： GPU-Z Furmark 显卡超频软件： 微星AfterBurer
|
在平台方面我们采用了顶级的Intel SandyBridge平台（Core i7 3960X处理器 + X79主板）来消除CPU性能瓶颈，以最大限度的发挥出各款显卡的性能。鉴于各款显卡显存容量都比较大，因此我们采用的测试分辨率是2560x1600和1920x1080，并全部开启4倍全屏抗锯齿，以贴近高端发烧玩家的实际使用情况，并更好地展现出各款显卡的性能差距。
讯景FX-797A-TDB酷魂黑卡超频平台
AMD公版HD7970显卡GPU-Z检测信息（PCI-E接口识别有误）
在X79主板平台上，HD7970显卡已经可以默认开启PCI-E 3.0接口模式，但当前GPU-Z软件对这一接口的检测还存在着一些问题。但好在AMD催化剂驱动对显卡的硬件信息识别很准确。
讯景FX-797A-TDB酷魂黑卡超频实战：
在接下来的超频测试中，我们使用的是微星AfterBurer显卡超频软，这款软件使用起来很简单，玩家可以直接在数字框中输入想要的频率，回车确定后，点击“Apply”按钮即可。
微星AfterBurer显卡超频软件
另外需要注意的一点是，AMD当前锁定了HD7970显卡的超频上限，将核心最高频率限定在1125MHz，因此公版显卡最大超频幅度为22%。在我们的实际测试中，公版HD7970显卡在1125/5700MHz频率下，运行《使命召唤8》、《战地3》等游戏时会出现屏幕闪烁、花屏现象，而讯景FX-797A-TDB酷魂黑卡则可以在这一频率下稳定跑完所有测试项目。
讯景FX-797A-TDB酷魂黑卡运行在1125/5700MHz频率
讯景FX-797A-TDB酷魂黑卡超频测试
由于HD7970显卡核心频率上限被锁定、短时间内尚无破解办法，因此我们今天的核心频率超频上限也只达到了1125MHz。就实际运行情况来看，借助28纳米工艺及良好的散热装备，HD7970显卡肯定可以轻松达成更高的频率。破解AMD限制的超频测试，我们将在日后时机成熟时再为大家奉上。
DX11理论性能测试：3DMark 11
3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。
3DMark 11测试截图
测试成绩：
3DMARK 11测试成绩（Performance模式）
3DMARK 11测试成绩（Extreme模式）
在3DMark 11测试中，相对于AMD公版HD7970显卡，讯景FX-797A-TDB酷魂黑卡默认频率提升了8%，而性能提升幅度则为6%。而在1125/5700MHz极限频率下，相对于AMD公版HD7970显卡，讯景FX-797A-TDB酷魂黑卡频率提升了22%，而性能提升幅度为15%，性能提升与频率提升并不呈线性，而且频率超得越高，性能提升幅度越小。
出现这种情况的原因，首先是芯片内部，GCN架构吞吐带宽的限制。随着频率的提升，GPU内部流处理器的理论处理速度肯定会呈线性的提升，但GPU微架构的数据带宽、指令分配效率，却无法相应的为流处理器配送足够的指令“原料”，使显卡的整体性能表现受到了限制。这也是当前显卡超频遇到的普遍现象。另外，显卡超频后，系统CPU、内存、硬盘等方面，也会出现一些影响因素，但在我们的平台上，这些因素应该是比较次要的。
[page]
Heaven Benchmark 2.5对比测试
最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。
Heaven Benchmark 2.5
Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。

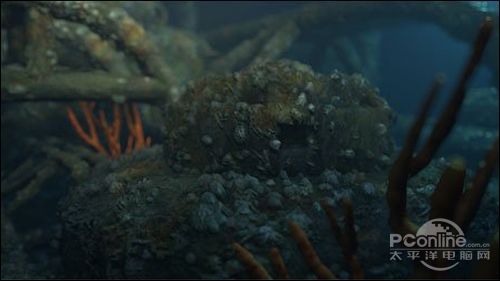

2.5版本的测试界面与前代一样
测试成绩：
Heaven Benchmark 2.5测试成绩（DX11高画质）
Heaven Benchmark 2.5测试成绩（DX11高画质）
在这个测试环节，在1125/5700MHz极限频率下，显卡性能提升幅度为10%左右，具体到帧速表现上就是3-6帧，性能提升幅度比较明显，但并未拉开性能档次。出现这种情况的具体原因，我们在上一个测试环节已经做过探讨。
[page]
《战地3》游戏测试：
2011年10月25日，世代DX11年度巨作《战地3》正式发布，作为当前PC军事题材射击游戏的两大支柱之一，《战地3》这次绝对没有让玩家失望，借助全新开发的“寒霜2”引擎，《战地3》对DX11提供了完美支持，游戏中细腻的光照/粒子效果、乱真的场景渲染、大面积的物理破坏效果、畅快的射击感受、精良的枪械手感，让这款游戏终于为我们展现了DX11次世代大作的震撼威力。
《战地3》
《战地》系列游戏是电子娱乐巨头EA手上的一张王牌强档，《战地》引擎也是业界很多游戏的画面支撑，此次《战地3》采用的全新DX11“寒霜2”引擎，在3D建模精度、画面渲染、特效呈现、物理效果等方面，都达到了当前PC游戏的顶点水平，为次世代DX11游戏大作树立了一个标杆，因此成为了我们测试当前显卡实际游戏性能的一个重要参考。

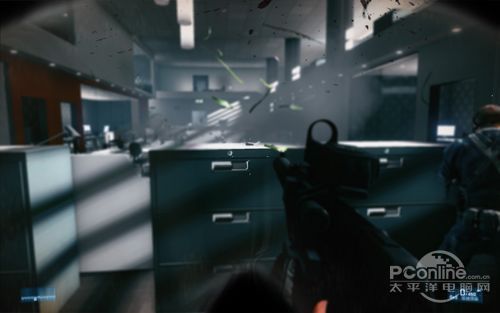

《战地3》室内对战时的“电影级”光线/粒子渲染效果
在《战地3》游戏单人模式下，我们精选了“追猎行动”关卡来进行测试，在这个测试场景中，我们在正式进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。
测试成绩：
《战地3》测试成绩（DX11，最高画质，开启4xAA）
《战地3》测试成绩（DX11，最高画质，开启4xAA）
在《战地3》测试环节，极限频率下，HD7970性能提升了12%，这个性能提升幅度同样也比较显著，特别是在高分辨率下，显卡帧速达到了46FPS，游戏在急速场景切换时也不会出现画面“卡”的现象。
[page]
DX9游戏《使命召唤8》对比测试：
《使命召唤8：现代战争3》由Infinity Ward制作开发，剧情紧接《使命召唤6：现代战争2》以及《使命召唤4：现代战争》，是《使命召唤》系列游戏的又一款重磅强作，是当今玩家口碑最好的王牌FPS游戏大作。《现代战争3》延续了《使命召唤》系列游戏的优秀传统，游戏更注重操作手感、玩家体验，而并不苛求硬件性能。
《使命召唤8：现代战争3》游戏画面
《现代战争3》依然采用DX9渲染架构，游戏引擎源自改良后的《使命召唤4》。而且最难能可贵的是，《现代战争3》用并不苛求硬件性能的前提，达成了很高水准的画面质量、特效呈现，游戏在战场营建、气氛渲染上非常出色，非常值得当前主流游戏玩家一试身手。
《使命召唤8：现代战争3》游戏画面
在《使命召唤8》游戏中，我们选择了第一幕“黑色星期二”关卡来进行测试，在这个测试场景中，我们在进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角下的平均帧速。
测试成绩：
《使命召唤8》测试成绩（DX9最高画质）
《使命召唤8》测试成绩（DX9最高画质）
在这个测试环节，HD7970在频率提升22%之后，仅带来5%左右幅度的性能提升，数据表现不是很理想。其实在这款游戏中，HD7970在默认频率下帧速已经很漂亮了，游戏对显卡的压力并不大，因此高频显卡并未展现出应有的威力。这也正是为什么有些较老的、压力较小的、分辨率低的测试项目不利于拿来做顶级显卡性能评测的原因。
[page]
DX11游戏《尘埃3》对比测试：
《尘埃3》保持了该系列赛车游戏专业性强、模拟度高的风格，游戏无论在画面还是在内容方面都比前作有了全新的进化，在画面方面，泥浆渐渐沾染车体的设定依然保存，车模的精细程度大大强化了，新加入的雪地、山林赛道也有相对独特的视觉效果。
《尘埃3》
本作将会有6条head-to-head赛道和32条拉力赛道，芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现，福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中，玩家现在不但可以选择赛车，还可以选选择赛车，还可以选择自己的副驾驶，感受不同的驾驶乐趣。
《尘埃3》
《尘埃3》沿袭了本系列赛车游戏的传统，仍然具备标准benchmark测试功能。游戏内置的测试赛道为ASPEN的一条雪地赛道，时长大概在1分15秒，但有趣的是benchmark比赛过程是随机的，主视角的飙车成绩排名会根据电脑AI发挥而随机变化，但是测出来的FPS比较稳定，同一张显卡多次测试出来的结果完全一致。
测试成绩：
《尘埃3》测试成绩（DX11高画质）
《尘埃3》测试成绩（DX11高画质）
在这个测试环节，高频版显卡性能提升幅度约为12%，在游戏项目中算是比较高的了。显卡在高分辨率下，HD7970帧速也在120FPS左右，性能很强悍，而高频版显卡超频的意义其实不大，毕竟游戏已经非常流畅了。
由上面的成绩表我们可以看出，在超频至1125/5700MHz之后，HD7970平均性能提升幅度为10%，《孤岛危机2》游戏对显卡频率最敏感，最大性能提升幅度为19%；《使命召唤8》游戏对显卡频率最不敏感，性能提升仅5%左右。超频后，显卡频率提升22%，整机满载功耗提升9%，换来10%的性能提升，似乎还比较“划算”。
但事实上，今天的超频测试，只是在《孤岛危机2》游戏中，获得了实质的游戏性提升，在2560x1600高分辨率下，HD7970超频后测试成绩突破30FPS，将画面渲染到流畅级别。而在其它游戏大作中，显卡性能提升幅度都比较小，几帧的FPS变化，在实际游戏中几乎没有可能被玩家察觉到。而且，HD7970本身游戏性能就已经很强悍了，在高分辨率下绝大多数游戏也都已经运行得很流畅了，没有太大超频的必要。
这次测试给我们的另外一个感觉，就是HD7970芯片的确很能超频，借助28纳米工艺，这颗集成了43亿个晶体管的巨型芯片，超频能力居然相当强悍，若不是AMD有频率限制，借助更好的散热器，1125MHz以上的频率也肯定可以轻松达成。接下来，随着业界各大厂商的非公版HD7970显卡大举上市，高频版产品肯定非常多，但笔者仍然认为“高频率”只是一个噱头，显卡的实际游戏性能仍然与公版显卡在一个档次，不会有质的提升。
因此在面对市面上的高频率显卡时，玩家一定要保持一种淡定的心态，不要为数字上的虚荣所诱惑。当前显卡超频带来的性能提升并不显著，几帧的FPS变化，对多数游戏大作的游戏性提升几乎没有帮助，而显卡本身的基础性能、品牌质量则更关乎显卡的体质与寿命，更需要大家给予关注。
讯景 FX-797A-TDB 酷魂黑卡 图片 评测 论坛 报价
今天我们测试使用的讯景FX-797A-TDB酷魂黑卡，是业界第一款非公版散热方案HD7970显卡，与AMD公版显卡相比，这款显卡的散热器更高效、更静音，而且这款散热器从材质选用到细节制造都更出色，值得关注噪音与散热效果的个性化玩家关注。 [返回频道首页]
[page]
DX11游戏《异形大战铁血战士》测试：
《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。
异形大战铁血战士
游戏中除了提供单人故事模式以外，还提供多人对战模式，可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。
纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射，垂直同步的调整菜单。所谓的（环境光散射）Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。
测试成绩：

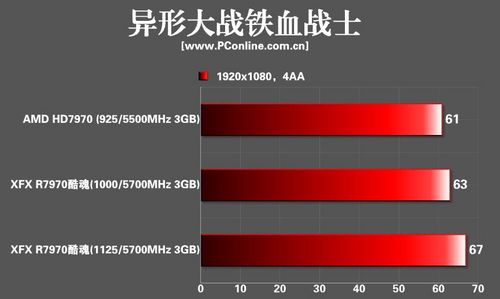

《异形大战铁血战士》测试成绩（DX11高画质）
《异形大战铁血战士》测试成绩（DX11高画质）
在这个测试环节，高频版显卡平均性能提升幅度为9%，在实际游戏中就是3-6帧的帧速增长，性能提升幅度并不大，在这款游戏中，高频版显卡优势比较轻微。
显卡温度功耗测试：
在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用高负荷FurMark进行烤机测试，待核心温度曲线稳定后记录核心满载时的温度；然后待机5分钟，在GPU-Z的监测界面上记录稳定的待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温20摄氏度。
本次测试中Furmark1.90软件设置
Furmark1.90满载测试界面
新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能，为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。
测试成绩：
各款显卡温度测试（室温20摄氏度）
AMD公版HD7970显卡采用的是均热板+涡轮风扇散热方案，温度控制很理想，在满负荷时核心温度也仅74摄氏度，但涡轮风扇高转速时带来的噪音也很巨大。相比之下，讯景FX-797A-TDB酷魂黑卡得大口径双风扇+均热板散热方案，温度控制更理想，在1125/5700极限频率下，显卡满载时核心温度也仅76摄氏度，与公版卡几乎相当。而且讯景的这套非公版散热方案，噪音可控制得很出色，在风扇全速开动时，坐在“裸奔”平台前，也感觉不到显著的风声。
各款显卡功耗测试
在今天的测试中，我们加大了测试负荷，将测试分辨率设定在了2560x1600，而且开启了4倍抗锯齿。在这样的严苛条件下，各款显卡的烤机渲染界面都有些“卡”，但显卡满载温度也呈现出了清晰的差距。在1125/5700MHz频率下，讯景FX-797A-TDB酷魂黑卡功耗比AMD公版HD7970高出32W，整机功耗增加了9%。>>
