工控级设计理念：梅捷首款显卡评测
2011年12月，业界知名主板品牌梅捷，宣布正式进军显卡行业，而且与主流民用显卡厂商不同，梅捷选择的市场突破点是“工控级”显卡，按照工控级平台的苛刻稳定性要求，来打造高稳定性、性能又不落后于市面主流产品的“工控级”显卡，梅捷GTX550TI枭龙就正式按照这个理念面世的首批显卡之一。
梅捷 GTX550TI 枭龙 图片 评测 论坛 报价
梅捷在主板上本身就具备了丰富的研发经验和雄厚的开发能力，并首次提出了“台北设计”的理念，由台湾的专业板卡设计团队进行设计，而此次发布的显卡同样出于此团队，除此之外更是第一次将“工控级标准”引入到DIY显卡领域，并为旗下显卡提供三年全免费质保服务。
梅捷板卡的“台北设计”理念
工控级计算机是一种加固的增强型个人计算机，它可以作为一个工业控制器在工业环境中可靠运行。因为工业现场一般具有强烈的震动，厚重的灰尘，很高的电磁干扰等特点，所以专门为工业现场而设计的计算机通常拥有高性能、抗干扰、绝对稳定、能适应极端恶劣环境等特点。梅捷是第一个将工控级技术引入普通DIY用户显卡的厂商，力图为用户打造高品质的工控级显卡。

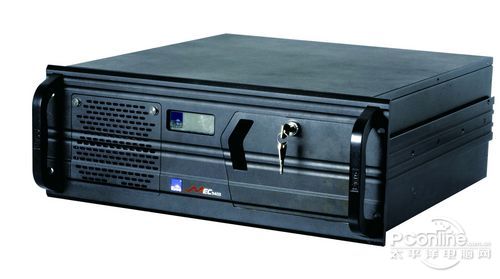

追求高稳定性的工控计算机
由于产品更新换代很快，因此显卡要实行三年全免费质保难度相当大，当前市场上的主流品牌多为一年或二年质保，梅捷为旗下显卡提供三年质保，而且是包括风扇在内的全免质保，显得相当有勇气，这背后正是因为有梅捷“工控级”显卡的质量保障。
梅捷为旗下显卡提供三年全免质保服务
本期测试显卡天梯指引位置如下：
在本期测试中，我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快，不断有新品上市与被淘汰，因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处，我们也真心希望广大网友能及时做出批评指正。
PConline显卡天梯图
PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。>>
[page]
梅捷GTX550TI枭龙显卡特色解析：
我们前面说过，梅捷显卡是以“工控级”应用领域对高稳定性要求，来为DIY市场带来有质量保障的产品，因此这款梅捷GTX550TI枭龙显卡，一改我们印象中工控显卡外观造型呆板、规格落后数代的产品形象，显卡造型比较活泼，而且采用的是时下主力的GTX550Ti图形处理器，对用户来说，在稳定性之余，显卡性能也与当前799元市场的主流显卡完全一致保障。

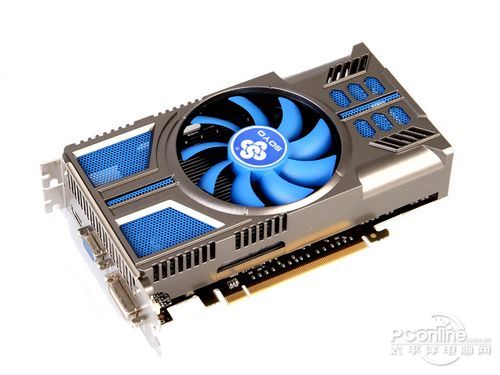

梅捷GTX550TI枭龙显卡
显卡色调搭配比较淡雅，正面居中的是8厘米大口径散热风扇。显卡采用双槽位设计，卡身比较厚，散热器具有屏蔽式导流罩外壳，有利于构建散热风道、为显卡PCB上的元器件均匀散热。
梅捷GTX550TI枭龙显卡
在千元内显卡中，GTX550Ti性能、功耗都比较高，显卡需要借助一个6pin外接供电接口获取运作电力。显卡还具备一个SLI接口，支持双卡并行加速。
输出接口
显卡采用的是DVI+VGA+HDMI输出接口组合，能够直接连接各种主流显示设备。
显卡背部图
显卡的封闭式散热器将PCB全部罩了起来，从显卡背部露出的PCB看来，显卡整体做工比较严谨，布线也很流畅，卡身元器件、接口布局很合理。

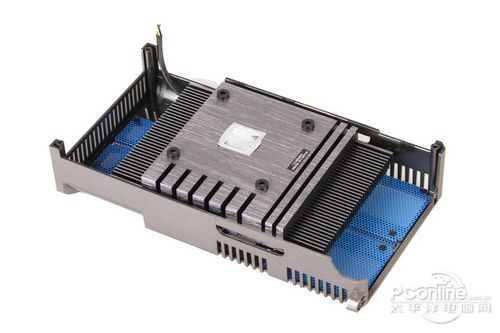

显卡散热器
显卡大体有三部分构成，黑色的金属散热片用于吸收GPU热量，散热片具有很大的表面积，可以在风扇作用下快速驱散热量。显卡采用的是8厘米大口径是那热风扇设计，运行更平稳、同等风量下转速更低，从而达到安静高效的运行效果。
显卡PCB
显卡采用黑色PCB设计，板上元器件、各功能模块布局合理有序。显卡的3相核心供电电路都位于PCB尾端，呈纵向排列。显卡的一相显存供电电路位于PCB左上角SLI接口处。
显示核心
显卡基于NVIDIA 40nm GF116显示芯片，显卡拥有192个CUDA核心，具备192bit显存位宽，硬件规格比较强悍。显卡支持DirectX 11 API和CUDA通用运算技术，支持当前最新游戏大作的特效展示。
供电电路
显卡的3相核心供电电路用料为固态电容+封闭式陶瓷电感+MOS管（2上1下）组合，足以承担GF116图形芯片的用电需求，比较扎实。
显存芯片
显卡配备了6颗海力士GDDR5显存芯片，组成了1GB/192bit的显存规格。显卡核心/显存频率分别为900/4100MHz，与NVIDIA公版GTX550Ti显卡保持一致。>>
[page]
显卡测试平台及测试说明：
在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。
| 硬件平台 | |
| CPU | Intel Core i7 975 (133×25=3.33GHz 8MB L3 Cache) |
| 主板 | Intel X58 |
| 内存 | 宇瞻 DDR3 1333 2GB×3 (8-8-8-24) |
| 硬盘 | 西部数据1TB 64M SATA3黑盘 |
| 显卡 | 梅捷GTX550TI枭龙 (900/4100MHz 1GD5) AMD HD6770 (800/4400MHz 1GD5) |
| 软件平台 | |
| 系统软件 | Windows 7 64位旗舰版+DirectX 11 |
| 驱动程序 | AMD催化剂11.12 FOR Windows 7 64bit NVIDIA Forceware 290.36 FOR Windows 7 64bit |
| 评测软件 | DX9： 使命召唤8 DX11： 3DMark11 战地3 孤岛危机2 尘埃3 功耗温度测试： GPU-Z Furmark |
在3DMark 11、Heaven 2.5基准测试之外，我们选了5款时下最热门游戏来测试显卡实战性能。在测试平台方面我们采用了顶级的X58+Core i7 975平台来抵消整机性能对显卡性能发挥的瓶颈影响。驱动程序方面，我们选用的是AMD催化剂11.12、NVIDIA Forceware 290.36，这两款最新版驱动的性能表现都会与之前版本有所不同。
-----------------------------------------------------------------------------
关于游戏帧数（FPS）的意义：
游戏帧数是反映游戏是否流畅运行的标准，大多数情况下可这样归类，没有可玩性：帧数低于30FPS。可以接受：帧数30-50。流畅运行：帧数50-60。完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调高游戏画质获得更加的视觉效果。
-----------------------------------------------------------------------------
DX11理论性能测试：3DMark 11
3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。
3DMark 11测试截图
测试成绩：
3DMARK 11测试成绩（Performance模式）
在3DMARK 11测试环节，梅捷GTX550TI枭龙显卡得分接近2700分，性能发挥很充沛，是一款规格很强健的GTX550Ti，性能在HD6770之上。>>
[page]
《战地3》游戏测试：
2011年10月25日，世代DX11年度巨作《战地3》终于正式发布，作为当前PC军事题材射击游戏的两大支柱之一，《战地3》这次绝对没有让玩家失望，借助全新开发的“寒霜2”引擎，《战地3》对DX11提供了完美支持，游戏中细腻的光照/粒子效果、乱真的场景渲染、大面积的物理破坏效果、畅快的射击感受、精良的枪械手感，让这款游戏终于为我们展现了DX11次世代大作的震撼威力。
《战地3》
《战地》系列游戏是电子娱乐巨头EA手上的一张王牌强档，《战地》引擎也是业界很多游戏的画面支撑，此次《战地3》采用的全新DX11“寒霜2”引擎，在3D建模精度、画面渲染、特效呈现、物理效果等方面，都达到了当前PC游戏的顶点水平，为次世代DX11游戏大作树立了一个标杆，因此成为了我们测试当前显卡实际游戏性能的一个重要参考。
《战地3》室内对战时的“电影级”光线/粒子渲染效果
在《战地3》游戏单人模式下，我们精选了“追猎行动”关卡来进行测试，在这个测试场景中，我们在正式进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。
测试成绩：
《战地3》测试成绩（DX11，最高画质时开启4xAA）
《战地3》对显卡要求比较变态，因此在这个测试环节，我们采用的是高画质来进行测试，而没有选择“最高画质”级别。就测试成绩来看，GTX550Ti已经可以流畅运行这款大作，而HD6770由于核心频率不高，性能略有受限。
《孤岛危机2》游戏测试：
在DX11《孤岛危机2》中，玩家将再次穿上奈米生化服，并前后分别扮演CELL与Marines两个角色，以遇袭后的纽约为游戏背景，与神秘莫测的敌人展开新一轮高科技超限科幻战。奈米生化服极大的强化了角色的能力，玩家因此具备隐形、护盾强化、速度强化、力量强化等各具趣味的特殊本领，在高精度建模、高质量贴图的虚拟场景中，手持各种高科技枪械，最终完成“拯救世界”的艰巨重任。
《孤岛危机2》游戏海报
《孤岛危机2》采用了第三代CryEngine引擎，强化了游戏贴图、人物模组、光影特效等多种游戏表现，走在了DX11游戏画质的最前沿，对玩家来说，《孤岛危机2》游戏世界绝对是一场视觉风暴。
《孤岛危机2》游戏画面
在《孤岛危机2》游戏单人模式下，我们选择了第二关第二个存档点从室内到室外的场景进行测试，在这个测试场景中，我们在正式进入游戏后只按下“E”开门键，利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。
测试成绩：

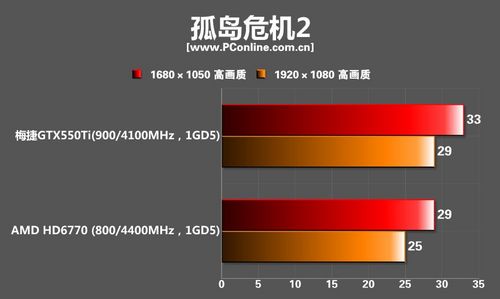

《孤岛危机2》测试成绩（DX11最高画质）
在《孤岛危机2》测试环节，我们同样在“高画质”下进行测试，没有选用“最高画质”、“Ultra画质”，以降低显卡压力，GTX550Ti性能同样比HD6770流畅。>>
[page]
DX11游戏《尘埃3》对比测试：
《尘埃3》保持了系列的高水准，游戏无论在画面和内容方面都有了全新的进化，在画面方面，泥浆渐渐沾染车体的设定依然保存，车模的精细程度大大强化了，新加入的雪地、山林赛道也有相对独特的视觉效果。
《尘埃3》
本作将会有6条head-to-head赛道和32条拉力赛道，芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现，福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中，玩家现在不但可以选择赛车，还可以选选择赛车，还可以选择自己的副驾驶，感受不同的驾驶乐趣。
《尘埃3》
《尘埃3》沿袭了本系列赛车游戏的传统，仍然具备标准benchmark测试功能。游戏内置的测试赛道为ASPEN的一条雪地赛道，时长大概在1分15秒，但有趣的是benchmark比赛过程是随机的，主视角的飙车成绩排名会根据电脑AI发挥而随机变化，但是测出来的FPS比较稳定，同一张显卡多次测试出来的结果完全一致。
测试成绩：
《尘埃3》测试成绩（DX11高画质）
《尘埃3》对显卡要求并不高，因此我们的两款显卡都可以开启最高画质，并获得很流畅的测试成绩。在这个测试中，GTX550Ti同样帧速更高。
DX9游戏《使命召唤8》对比测试：
《使命召唤8：现代战争3》游戏画面
《使命召唤8：现代战争3》由Infinity Ward制作开发，剧情紧接《使命召唤6：现代战争2》以及《使命召唤4：现代战争》，是《使命召唤》系列游戏的又一款重磅强作，是当今玩家口碑最好的王牌FPS游戏大作。《现代战争3》延续了《使命召唤》系列游戏的优秀传统，游戏更注重操作手感、玩家体验，而并不苛求硬件性能。《现代战争3》依然采用DX9渲染架构，游戏引擎源自改良后的《使命召唤4》。而且最难能可贵的是，《现代战争3》用并不苛求硬件性能的前提，达成了很高水准的画面质量、特效呈现，游戏在战场营建、气氛渲染上非常出色，非常值得当前主流游戏玩家一试身手。
《使命召唤8：现代战争3》游戏画面
在《使命召唤8》游戏中，我们选择了第一幕“黑色星期二”关卡来进行测试，在这个测试场景中，我们在进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角下的平均帧速。
测试成绩：
《使命召唤7》测试成绩（DX9最高画质）
今年最热门的射击游戏大作《使命召唤8》对显卡要求其实并不高，我们的5款显卡都轻松达成50FPS左右的帧速，玩家跑位、瞄准、射击一气呵成，绝无性能瓶颈。>>
[page]
显卡风冷超频测试：
问了测试这款“工控级”显卡的稳定性，接下来我们为这款新显卡安排了一个压力测试：进行不加压、风冷超频测试。测试过程以稳定通过3DMark11测试为准。
显卡超频测试
经过反复调节，梅捷GTX550TI枭龙显卡可以在1000/4200MHz频率下稳定运行，但由于显卡为了追求简单、稳定，采用的是大体积金属散热片来构建散热器，因而核心温度也比较高（约73摄氏度），没有热管导热快。在这个频率下，显卡3DMark11测试得分为2862分，提升了快200分，显卡稳定性也很出色。
显卡温度功耗测试：
在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温20摄氏度。
最新版本Furmark
满荷载测试界面
新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能，为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。
测试成绩：
测试成绩
从测试结果看来，在默认频率下，梅捷GTX550TI枭龙显卡满载核心温度66摄氏度，这个温度并不高，而且这个是满负荷压力测试下的温度结果。我们的四核测试平台，全平台满载功耗258W，额定功率300W的电源即可满足平台需求。
PConline评测室总结：
梅捷 GTX550TI 枭龙 图片 评测 论坛 报价
梅捷显卡是以“工控级”应用领域对高稳定性要求，来为DIY市场带来有质量保障的产品，因此这款梅捷GTX550TI枭龙显卡，一改我们印象中工控显卡外观造型呆板、规格落后数代的产品形象，显卡造型比较活泼，而且采用的是时下主力的GTX550Ti图形处理器，对用户来说，在稳定性之余，显卡性能也与当前799元市场的主流显卡完全一致保障，值得对显卡稳定性有较高要求的用户关注。[返回频道首页]
