千元档新宠！映众GTX560冰龙版显卡评测

　　千元档对于显卡来说是个十分重要的位置，对于想上独显玩游戏的玩家，一千元是他们大多出得起的价格。这个价位的产品比中端显卡更高，准确地说应该是高端入门的水准。NVIDIA在这里GTX460镇守，往上则是价格更高的GTX560Ti，AMD则用HD6850、HD6870形成夹击之势，战火可谓激烈。

　　GTX460为GF104架构，999元的价格很有相加比，但毕竟是上市一年多。所以NVIDIA无论是从产品更新还是竞争力而言，都需要一款千元档新品来巩固，之前虽有GTX460+来助阵，但我们更加关心年中发布的GTX560。映众作为NVIDIA全球AIC级客户，也适时推出了自家的GTX560产品——映众GTX560冰龙版。

GTX560将最终完成NVIDIA 5系列产品在中、高端产品线上的普及

　　映众GTX560冰龙版基于全新的40nm制造工艺的GF114核心，显卡拥有336个CUDA核心，定位针对中端游戏玩家。显卡能够完美支持DirectX 11 API和CUDA通用运算技术，可支持基于DX11 API接口的主流游戏以及为带有PHYSX加速技术的游戏进行加速。

映众 GTX560 冰龙版

　　映众GTX560冰龙版基于公版方案设计，散热方面则是采用备受DIY玩家好评的HerculeZ大力神散热方案，支持可拆洗风扇技术，用户可以轻松地将风扇叶拆下来进行清洁除尘。1200+的价格低调上市，值得期待。

本期测试显卡天梯图如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快，不断有新品上市与被淘汰，因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处，我们也真心希望广大网友能及时做出批评指正。

PConline显卡天梯图

　　PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。

[page]

映众GTX560冰龙显卡赏析：

映众 GTX560 冰龙版  图片  评测  论坛  报价  网购实价

　　映众 GTX560 冰龙版采用了身深色调的纸盒包装，硬朗的字体搭配iChill的logo，菱形鳞片纹理和冰霜图案，很好地诠释了冰龙版的概念。

配件一览

　　值得一提的是，映众为这款显卡的玩家准备了丰富的附件，其中有价值300元人民币的英伟达《全球使命》特权卡、价值19.9美金的正版《3DMark11》序列号，对于游戏玩家来说都是不错的礼物。

映众 GTX560 冰龙版  图片  评测  论坛  报价  网购实价

映众 GTX560 冰龙版  图片  评测  论坛  报价  网购实价

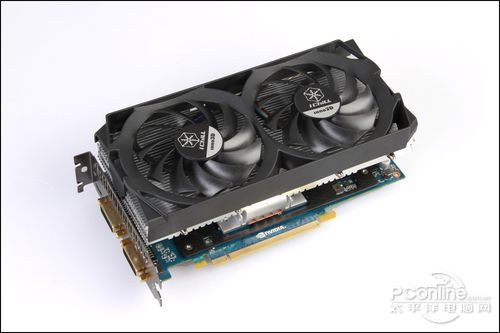

　　显卡最大的特色就是采用了双风扇四热管“Hercules”大力神散热器，外观上感觉比较夸张，也使显卡的整体体积显得比较庞大。显卡采用的是三插槽设计，需要占用很大的安装空间，整体色调、造型沉稳大气，拿在手上分量十足。

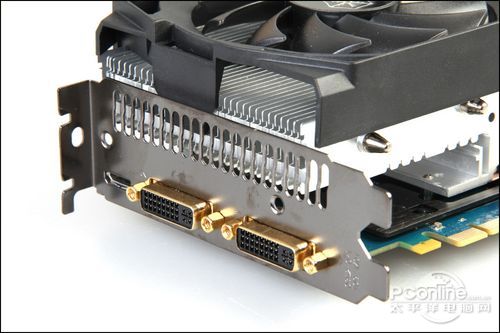

接口设计

　　接口方面，映众 GTX560 冰龙版采用了双DVI+1 Mini HDMI 接口组合，同样与公版显卡的保持一致。DVI接口采用了映众一贯的镀金设计，可以保证显示输出接口更耐磨。

SLI接口

　　冰龙版提供了一个SLI接口，支持组建SLI平台，方便用户获取更高的双卡性能。但由于显卡采用的是三插槽散热设计，体积比较厚，因此欲组建SLI的用户也要先考虑自己的主板空间。

供电接口

　　映众 GTX560冰龙版本采用公版P1041 PCB设计，可以最大程度地保证显卡的正常稳定。采用双6pin供电方案，以满足显卡的运行需求。

[page]

映众GTX560冰龙显卡拆解：

映众 GTX560 冰龙版  图片  评测  论坛  报价  网购实价

　　厚实的HerculeZ大力神散热器显得非常大气，拿在手上也是份量十足。全黑色的散热器配以蓝色的PCB的组合延续了冰龙版一贯的风格。硕大的散热器让显卡占据了两个半PCI-E插槽的宽度，长度与PCB相同。

散热热管

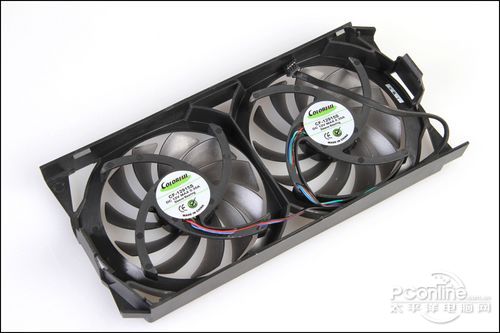

风扇和散热鳍片

　　HerculeZ大力神采用四热管双风扇的豪华装备，重量为475g，外观尺寸为214.2*114*52mm，热管采用穿Fin工艺设计与镀镍工艺处理。散热器配备了两个9CM直径风扇，额定转速为3000RPM，噪音值为40dB。

一体化散热片

　　此外，显卡还配备了一块一体化散热片，对显存和供电部分进行散热。

公版PCB

　　GTX560冰龙版基于公版P1041方案设计，供电部分采用公版标准的3+1相供电设计。但是与公版有所不同，PCB颜色是“冰龙”系列惯用的蓝色，整体做工较为扎实。

供电设计

　　供电部分，映众GTX560冰龙版采用的是公版的3+1相供电设计，在保证对显卡的正常稳定供电之余，避免造成功耗的浪费。在用料方面可谓非常豪华，军工级铁素体电感辅以日本富士通全固态电容，同时采用八脚MOS管。


映众 GTX560 冰龙版

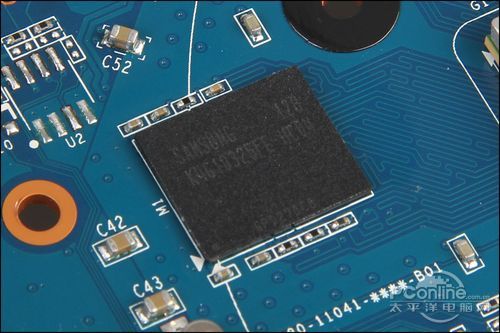

　　显卡内置GF114-325的显示核心隶属于GF114架构。内置336个流处理器，32个ROP光栅单元。显卡采用三星原厂0.4ns极速GDDR5显存，相比0.5ns GDDR5显存拥有更强的超频性能，理论频率可达5000MHz。这款GTX560冰龙版的默认频率为810/4000MHz，并不高的默认频率给用户留下了足够的超频空间。

[page]

显卡测试平台和方法说明：

　　在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。

　　本次测试，我们选用了HD6870与映众 GTX560 冰龙版进行对比测试，我们知道公版频率的GTX560显卡的定价与HD6870相仿，性能上也是各有所长。另外，由于映众GTX560冰龙版显卡配备了强力散热，且默认频率与公版相同，我们在最后也会测试显卡的超频性能。

　　在平台方面我们采用了AMD 1090T+890FX组合来抵消整机性能对显卡性能发挥的瓶颈影响。针对高端的显卡测试我们选用的测试分辨率为高清级别的1920×1080 4AA与1920×1080 0AA，画质全部为高，开启游戏支持的Physx特性。在3DMark中选择P档进行测试。

-----------------------------------------------------------------------------

　　关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

理论性能及游戏测试：

测试成绩总汇
项目	测试	映众 GTX560冰龙版	AMD HD6870	对比
3Dmark 11
	P档总分	4136	4416	6.3%↓
使命召唤8：现代战争3/1920×1080/高画质
	0AA	86	82	4.8%↑
	4AA	74	73	1.3%↑
战地3/1920×1080/高画质
	0AA	47	42	11.9%↑
	4AA	36	32	12.5%↑
孤岛危机2/1920×1080/高画质
	0AA	42	43	2.3%↓
	4AA	38	39	2.5%↓
蝙蝠侠：阿甘之城/1920×1080/高画质/Physx普通
	0AA	46	37	24.3%↑
	4AA	36	34	5.8%↑
地铁/1920×1080/高画质/Physx开启
	0AA	28	26	7.6%↑
	4AA	25	22	13.6%↑
异形大战铁血战士/1920×1080/高画质
	0AA	46	47	2.2%↓
	4AA	30	34	11.7%↓
天堂 Benchmark 2.5/1920×1080/高画质
	0AA	26	25	4.0%↑
	4AA	22	21	4.8%↑
平均：4.4%↑

　　从上面的测试结果可以看到，在理论性能测试3DMark 11中，HD 6870领先GTX 560一些。但是在游戏测试中GTX 560却取得了更好的成绩，可以说优化是关键，N卡对新的游戏引擎有着更好的优化，像战地3的成绩就可以说明问题。来到支持Physx的游戏中，如蝙蝠侠中，GTX 560的领先优势就更为明显。

[page]

显卡温度功耗测试：

　　在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温20摄氏度。

最新版本Furmark

满荷载测试界面

　　新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能，为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。

测试成绩：

测试成绩

　　功耗测试中，映众GTX 560 冰龙显卡凭借着双风扇四热管散热器的强悍散热，在显卡待机时温度仅30摄氏度，同时满载温度只有75摄氏度，当然环境温度低也是一个原因。

　　即使是满载时，双风扇转速都只是50%上下，不会超过2000转，显卡的噪声较小，大力神散热器确实能保证显卡散热的同时提高静音效率。显卡待机功耗和满载功耗较AMD HD6870更高，不过这也是GTX560显卡的普遍现象。

[page]

映众GTX560冰龙版超频测试

　　GTX560的超频性能也是吸引消费者选购的地方，而且映众显卡的HerculeZ大力神散热方案以及豪华用料也保证了超频的稳定性。测试中，我们在默认电压条件下将映众GTX560 冰龙显卡超频到960/4240MHz的频率。超频测试截图如下：

映众 GTX560冰龙显卡的超频测试成绩：P4822分

测试成绩：

超频测试成绩对比

　　可以看出，在同时超频后，映众GTX560冰龙显卡的3d Mark11的测试成绩也终于HD 6870的差距进一步拉大，可见其超频潜能确实十分不俗。

PConline评测室总结：

映众 GTX560 冰龙版  图片  评测  论坛  报价  网购实价

　　作为N卡千元档的接班人，映众GTX560冰龙显卡可以说很好地完成了继任者的使命，在于对手HD 6870的对比测试中优势项目更多。同时电气性能更优的GF114架构，使得映众GTX560冰龙显卡在超频上的能力也是不容小觑的，具备轻易超频900MHz以上的核心频率的能力。

　　回到价格上，这款显卡的官方报价为1299元，我们知道这是NVIDIA的指导价格，卖场实际成交价格则会在1199元附近，要是有一副巧舌如簧的嘴巴保准还能便宜一些。随着GTX460显卡的停产，相信GTX560将迅速占领千元档的，继续给对手强大的压力。[返回频道首页]
