把跑车装进显卡!索泰GTX560毁灭者DTC评测
习惯了中古外观的显卡散热器，是不是觉得有点枯燥？最近几年一些显卡就是走跑车的散热设计概念，这有种双关的味道。其一就是希望显卡能够有一种炫酷的外观来吸引玩家，此外就是让散热效果就像超级跑车那样风驰电掣。最近，索泰就将这种超级跑车的概念应用得出神入化，将外观、散热与跑车相关的概念融入其中。是噱头还是实用？从下面的评测中一一揭晓。
索泰 GTX560-1GD5 毁灭者DTC 图片 评测 论坛 报价
这款显卡的具体型号为索泰GTX560-1GD5毁灭者DTC显卡，采用的是第二代Fermi架构GF114核心。作为中高端定位的显示核心，其散热当然是厂商研发的重点之一。事实上，这里的跑车理念更多体现在散热效果上，外观上的体现只是部分，不像华硕的AMD显卡那样做得想一部方程式赛车的散热器外观。
索泰GTX560-1GD5毁灭者DTC显卡
粗略看，索泰 GTX560-1GD5 毁灭者DTC看似只采用了一个散热风扇，其实这个跑车散热器却内有乾坤。这是索泰自主研发的双流牵引散热技术，采用了双风扇正反转方案，看似十分独到，那么实际效果如何呢？从下面的温度测试就能看出。
本期测试显卡天梯指引位置如下：
在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。
PConline显卡产品天梯图说明：索泰 GTX560-1GD5 毁灭者DTC显卡属于GTX560产品线，默认频率为850/4050MHz(核心/显存频率)，采用了1GB容量的GDDR5显存，比公版GTX560的频率略高一些，故在天梯图中处于比公版更上端的位置。>>
[page]
索泰GTX560-1GD5毁灭者DTC显卡赏析：
索泰GTX560-1GD5毁灭者DTC显卡为非公版GTX560设计，主要特色是显卡的散热部分。作为一款低幅度超频版GTX560显卡，索泰 GTX560-1GD5 毁灭者DTC报价为1499元。
索泰GTX560-1GD5毁灭者DTC显卡
索泰GTX560-1GD5毁灭者DTC采用了流线型的散热器外观，黑色的配色加上索泰显卡标志性的橙色装饰显得十分低调与简约。显卡厚度上，散热器厚度略大于显卡PCI-E挡板的厚度，故安装双卡SLI的时候用户需要小心。
索泰GTX560-1GD5毁灭者DTC显卡接口布局
索泰 GTX560-1GD5 毁灭者DTC的接口布局类似于AMD的高端显卡，采用了双DVI+DisplayPort+HDMI的布局，相比公版布局更加完善，并且DVI接口部分增加了电磁防护罩以提供信号输出稳定的保护，细节设计质量不错。
索泰GTX560-1GD5毁灭者DTC显卡接口内侧的金属屏蔽罩
此外，显卡采用双6pin供电以及单个SLI接口，可组建双卡SLI平台
双6pin供电与单SLI接口
索泰 GTX560-1GD5 毁灭者DTC采用了业界首创的双流牵引散热技术，参考了超级跑车的流线型外观设计，采用了双风扇的正反转方案。主扇叶采用8cm的正转风扇，是模仿涡轮发动机的造型进行设计，考虑涡轮发动机的扇叶以功能性为主。这款扇叶除了具有垂直吹风的作用外，还具有导风和切风的作用，功能性比原有设计更强。
索泰GTX560-1GD5毁灭者DTC显卡散热器
位于散热器右面的是9cm的反转扇叶，采用了隐藏式设计，拥有方向风向设计。与主扇叶不同的是，反转扇叶的功能性比较唯一，其产生的垂直风流可有效与Power部分供电元件进行接触，由于隔风槽和透气孔的作用，热风流会向两侧排出。
索泰GTX560-1GD5毁灭者DTC显卡散热器
最后，位于散热器背面的隔风槽设计，更有效的起到导风的作用，杜绝风道紊乱的问题，并在侧边加入了透气孔，增强透气性。而在显卡的尾部，增加了隐藏风道设计，有效防止硬盘方向的杂乱风流影响显卡正常散热。

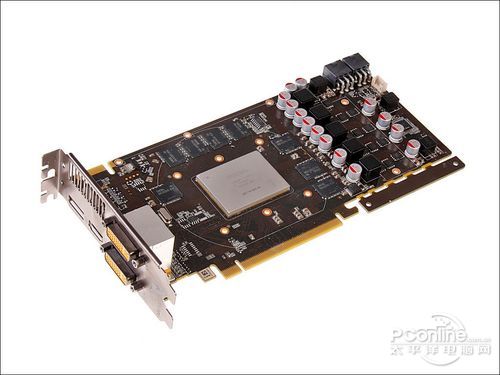

索泰GTX560-1GD5毁灭者DTC显卡PCB
显卡的PCB为非公版的PCB设计，有意思的是显卡右下侧增加了一个一次性易拆卸的PCB板，估计上市版本并不会出现这东西。
索泰GTX560-1GD5毁灭者DTC显卡PCB
索泰 GTX560-1GD5 毁灭者DTC基于全新的40nm制造工艺的GF114核心，显卡拥有336个CUDA核心，支持DirectX 11 API和CUDA通用运算技术，可支持基于DX11 API接口的主流游戏以及为带有PhysX加速技术的游戏进行加速。显存方面，采用三星0.4ns GDDR5显存，正面8颗组成1024MB/256Bit，核心与显存频率为850/4050MHz，比公版频率略高。
索泰GTX560-1GD5毁灭者DTC显卡PCB核心与显存

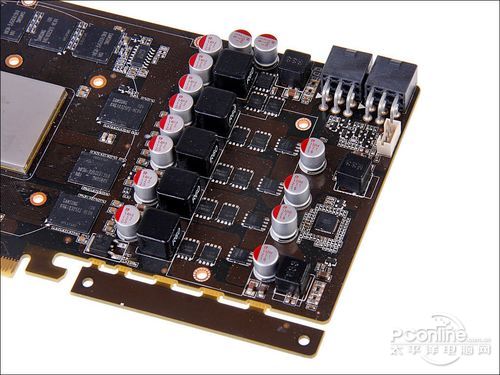

索泰GTX560-1GD5毁灭者DTC显卡PCB供电电路
电源部分，索泰GTX560-1GD5毁灭者DTC显卡PCB采用了4+1相供电设计，每相电路均由三个8爪鱼Mosfet组成(一上两下)，配合一体化高效能电感，保证了电流输出的品质。>>
[page]
显卡测试平台及测试说明：
在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。
| 硬件平台 | |
| CPU | Intel Core i7 975 (133×25=3.33GHz 8MB L3 Cache) |
| 主板 | 技嘉G1-Killer X58 |
| 内存 | 宇瞻 DDR3 1333 2GB×3 (8-8-8-24) |
| 硬盘 | 日立 1T SATA-II 32M |
| 显卡 | 索泰GTX560-1GD5毁灭者DTC（850/4050MHz，1GD5） AMD公版HD6870（900/4200，1GD5） |
| 软件平台 | |
| 系统软件 | Windows 7 64位旗舰版+DirectX 11 |
| 驱动程序 | AMD催化剂11.9 FOR Windows 7 64bit NVIDIA ForceWare 285.26 FOR Windows 7 64bit |
| 评测软件 | DX9： 使命召唤7 DX10： 孤岛危机:弹头 DX11： 3DMark11 地铁2033 异形大战铁血战士 Heaven Benchmark 2.5 尘埃3 功耗温度测试： GPU-Z Furmark |
本次测试的显卡索泰 GTX560-1GD5 毁灭者DTC报价为1499元，与HD6870显卡相近，今天我们就选用这两款产品进行对比。在平台方面我们采用了顶级的X58+Core i7 975平台来抵消整机性能对显卡性能发挥的瓶颈影响。在对性能影响明显的驱动程序方面，N卡驱动为最新的285.26版，而A卡驱动为AMD催化剂11.9版本。
DX11理论性能测试：3DMark 11
3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。
3DMark 11测试截图
测试成绩：
3DMARK 11测试成绩（Performance模式）
3Dmark11的测试中，GTX560显卡的分数向来比HD6870低，这里也保持一样的状况，不过凭借频率更高的设定，让这个差距变得更小。那么，在实际的游戏表现中又如何呢？>>
[page]
Heaven Benchmark 2.5对比测试
最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。
Heaven Benchmark 2.5
Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。
2.5版本的测试界面与前代一样
测试成绩：

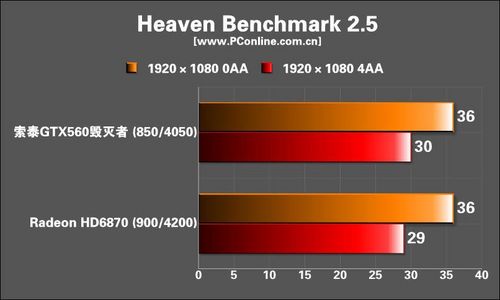

Heaven Benchmark 2.5测试成绩（DX11高画质）
Heaven Benchmark 2.5的测试中，两款显卡的分数十分接近，索泰 GTX560-1GD5 毁灭者DTC在4AA的测试中略高于HD6870，二者性能在一个档次。
DX11游戏《地铁2033》测试：
作为一款恐怖FPS游戏，《地铁2033》拥有次世代顶级的画面表现，精确的实时光照，高精度的体积阴影，PhysX加速效果，尤其是整体大范围烟雾尘埃刻画更是出众，营造出了一个极具渲染力的恐怖末日游戏场景；游戏中，主角与其他角色的互动性较高，任务也具有一定的自由度；武器种类虽然较少，但细节表现还是较为优秀的。总体上，《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画，绝对是一款对游戏画面有追求的FPS玩家必玩的大作。
《地铁2033》游戏启动界面
进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格，落在相关选项上对象会有高互动的感应。
《地铁2033》游戏VIDEO设置选项
DIRECTX 11 OPTIONS（DIRECTX 11选项），RESOLUTION（分辨率），DIRECTX，ANTIALIASING（抗锯齿），TEXTURE FILTERING（纹理过滤），GAMMA（伽玛值）。测试中我们将所有的特效都开到最高，同时打开游戏物理加速。
测试成绩：
《地铁2033》测试成绩（DX11高画质）
《地铁2033》的测试中，索泰 GTX560-1GD5 毁灭者DTC依然稍微领先HD6870显卡，不过幅度不大，二者性能在一个档次。>>
[page]
DX11游戏《异形大战铁血战士》测试：
《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。
异形大战铁血战士
游戏中除了提供单人故事模式以外，还提供多人对战模式，可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。
纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射，垂直同步的调整菜单。所谓的（环境光散射）Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。
测试成绩：
《异形大战铁血战士》测试成绩（DX11高画质）
在这个DX11游戏的测试中，索泰GTX560-1GD5 毁灭者DTC的0AA成绩与HD6870一致，但得益于较高频率，GTX560在4AA中领先，但两款显卡都达到流畅级别。
DX11游戏《尘埃3》对比测试：
《尘埃3》保持了系列的高水准，游戏无论在画面和内容方面都有了全新的进化，在画面方面，泥浆渐渐沾染车体的设定依然保存，车模的精细程度大大强化了，新加入的雪地、山林赛道也有相对独特的视觉效果。
《尘埃3》
本作将会有6条head-to-head赛道和32条拉力赛道，芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现，福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中，玩家现在不但可以选择赛车，还可以选选择赛车，还可以选择自己的副驾驶，感受不同的驾驶乐趣。
《尘埃3》
《尘埃3》沿袭了本系列赛车游戏的传统，仍然具备标准benchmark测试功能。游戏内置的测试赛道为ASPEN的一条雪地赛道，时长大概在1分15秒，但有趣的是benchmark比赛过程是随机的，主视角的飙车成绩排名会根据电脑AI发挥而随机变化，但是测出来的FPS比较稳定，同一张显卡多次测试出来的结果完全一致。
测试成绩：

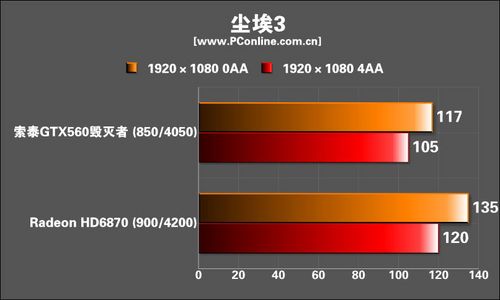

《尘埃3》测试成绩（DX11高画质）
在游戏启动画面的AMD Enveloped就能看出这是一款针对AMD平台优化的游戏，HD6870显卡的成绩优势明显，不过两款显卡的实际表现均十分流畅。>>
[page]
DX10游戏《孤岛危机：弹头》对比测试：
《孤岛危机：弹头》是PC游戏中的一款具有“分水岭”意义的大作，这款游戏在实际场景考察描绘、3D建模精度、昼夜/季节循环、天气/风力模拟、枪械操控体验上都迈出了一大步，几乎达到了“乱真”的效果，精细逼真的画面、卓越丰富的音效、简单新奇的操控体验，都让人非常容易投入到游戏中去。
《孤岛危机：弹头》游戏画面
但这款游戏对显卡的要求在当年绝对堪称“变态”，因此《孤岛危机》曾被戏称为“显卡危机”。时至今日，主流显卡虽然已经进阶到了DX11级别，在即使千元级中端DX11显卡，在面对这款游戏时仍会感觉压力很大。

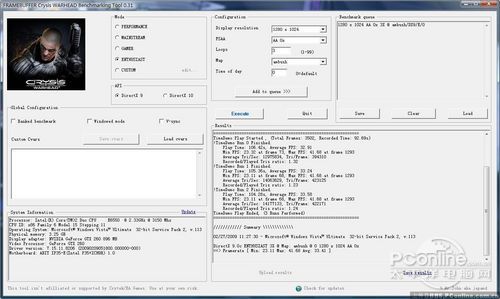

《孤岛危机：弹头》Benchmark测试程序
测试成绩：
《孤岛危机：弹头》测试成绩（DX10高画质）
《孤岛危机：弹头》的测试中，索泰GTX560-1GD5 毁灭者DTC与HD6870显卡之间互有胜负，在0AA测试中索泰GTX560-1GD5 毁灭者DTC取得了领先，但是在4AA中落后。
DX9游戏《使命召唤7》对比测试：
《使命召唤7：黑色行动》游戏画面
《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。
《使命召唤7：黑色行动》游戏画面
而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤：黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。
测试成绩：
《使命召唤7》测试成绩（DX9高画质）
《使命召唤7》的测试中，索泰GTX560-1GD5 毁灭者DTC的成绩领先HD6870，两款显卡都跑得很流畅，场景中没有出现任何“卡顿”现象，两款显卡性能在一个档次。>>
[page]
显卡温度功耗测试：
在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。
最新版本Furmark
满荷载测试界面
新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能，为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。
测试成绩：
测试成绩
功耗测试中，索泰GTX560-1GD5 毁灭者DTC显卡的功耗比HD6870显卡更高，这也是GTX560显卡面对HD6870的一个不足。温度方面，由于评测室环境为半封闭非空调环境，环境温度还是比较高的，所以实际的满载温度达到了82摄氏度，在28度的室温中算是正常的水平。此时显卡散热器还是比较清静的，噪音控制得不错。
PConline评测室总结
索泰 GTX560-1GD5 毁灭者DTC 图片 评测 论坛 报价
| 索泰GTX560-1GD5毁灭者DTC显卡优缺点点评 | |
| 优点 | 缺点 |
| 1、采用创新散热思维的散热设计，散热效果与噪音控制不错 2、显卡做工、用料都很扎实。 | 1、1499元报价略高。 |
总体上看，索泰GTX560-1GD5毁灭者DTC显卡的崭新的散热设计思路值得一赞，双流牵引散热技术，参考了超级跑车的流线型外观设计，采用了双风扇的正反转方案在机箱环境下更容易将热风冷风分别处理并提升对流排出的效率。并且作为NVIDIA的核心AIC，索泰GTX560-1GD5 毁灭者DTC显卡的做工不俗，加上散热设计保证了较强的超频能力。玩家可以进行进一步超频，以进一步提升性能，不过功耗自然也会水涨船高，毕竟GF114的功耗的不足还是存在的。[返回频道首页]
