A卡3D搭建实战:3款主力A卡狂飙3D《尘埃3》

　　3D显示技术正在逐渐成熟，硬件厂商也在不断加强自家的3D显示方案。当前，在PC 3D显示领域，AMD推出的基于开放式标准的HD3D解决方案，与NVIDIA主导的3D Vision方案，以及部分显示器厂商主导的的偏振式3D显示方案，在DIY领域形成三足鼎立态势。AMD HD3D是AMD所开发的，基于开放式标准的HD3D技术解决方案，全新的AMD HD3D支持Bit Cauldron、XpanD、RealD等多种3D眼镜解决方案，提供对蓝光3D电影完全解码和DirectX 9、DirectX 10、DirectX 11游戏支持。

AMD HD3D平台

　　如此强大、开放的AMD HD3D显示技术，平台搭建是否简单易行？游戏体验能不能给用户带来视觉上的冲击？今天我们将通过平台搭建、游戏实战，来为大家详细讲解AMD HD3D平台的那些事，致力于让大家了解一个全面、真实的AMD HD3D。

AMD公版HD6870显卡与3D眼镜

　　AMD HD3D平台采用的是快门式3D显示技术，因此在平台搭建上，HD3D需要一款120Hz液晶显示器、一副快门式3D眼镜、一张AMD DX11显卡，平台搭建并不难。游戏方面，我们今天重点采用的是AMD赞助的经典赛车游戏《尘埃3》来做体验，看看AMD近期力推的HD6870、HD6770、HD6570三款主力产品的3D效果到底如何。

AMD HD3D平台结构示意图（眼镜需要连接至显示器以同步左右眼开关信号）

-----------------------------------------------------------------------------

什么是3D显示技术？当前主流3D显示技术有哪些？

　　其实简单说来，3D显示技术的原理就是让左右眼看到不同的信号（模拟现实世界中左右眼分别看到的略有差别的视角），从而让大脑营建出3D画面。因此时下3D显示的关键技术在于对左/右眼画面的分帧送达。当前3D显示技术尚未形成统一的标准，常见的实现方式有快门式和偏振式两种。

　　在快门式3D平台上，3D眼镜需要与显示平台同步分帧信号，以确保左右眼镜只收到属于各自的画面。因此快门式3D平台需要高刷新率显示器，快门式3D眼镜也需要与PC连接以同步开关信号，用户看到的3D画面可能会有闪烁。偏振式3D平台原理是把分离左侧影像和右侧影像的特殊薄膜贴在3D显示器表面和眼镜上，左/右眼镜片只能透过属于自己的光线，从而实现分帧。偏振式3D平台无需发射器、眼镜电池，更简单易用，而且画面不会闪烁，但画面分辨率会减半，而且最佳观赏角度很有限。

-----------------------------------------------------------------------------

AMD赞助的经典赛车游戏《尘埃3》

　　《科林麦克雷：尘埃3》是2011年度最火热的赛车游戏大作，它以细腻逼真的画质、震撼澎湃的音效、以及《极品飞车》系列无法比拟的操控性，荣登赛车类游戏顶峰之作。《尘埃3》是AMD赞助的游戏大作，时下正在成为AMD显卡/APU的火热宣传卖点，在游戏开发过程中，A卡的游戏表现就已经经历过全面优化调试，3D效果也更令人期待。

AMD HD3D技术

　　HD6000系列显卡是AMD当前的主力产品，相比于HD5000系列显卡，HD6000系列拥有更高的频率设定和更加优化的核心架构，能为玩家带来更佳的游戏体验。HD6000系列还拥有最高多达2G的大容量显存，让产品更有性价比。结合AMD Eyefinity （宽域）技术，以及这次评测的主角HD3D （全能3D）技术，致力于为发烧玩家带来最前卫、个性化的DirectX11娱乐体验。

AMD HD3D与NVIDIA 3DVision的差别：

AMD HD3D基于开放标准，可兼容众多第三方技术

　　NVIDIA的3DVision必须使用定制的NVIDIA 3D眼镜，而AMD HD3D技术则是基于开放式标准，可兼容众多的第三方硬件设备、解决方案，从这点看来，如果业界合作伙伴发挥到位的话，AMD HD3D技术适用性更广。毕竟AMD提供的HD3D技术并非独步自封的一项专有技术，而是将未来的趋势开放出来，让更多的厂商都能够参与到AMD的HD3D立体显示技术当中。>>

[page]

AMD HD3D显示技术原理解析：

　　人的双眼之间存在一定的距离，两只眼睛有小幅的视角差异，因此两只眼睛看到的物体角度并不相同，也正是因为这种角度的关系我们才能感受物体的纵深，使视觉产生立体感觉。

AMD HD3D 技术

　　我们在现实生活中用双眼看到的物体都是以立体的方式呈现的，但是在游戏中无论游戏画面是多么逼真和立体，通过显示器屏幕显示在我们眼前的画面依旧是很平面的，即使3D游戏也难以逃脱屏幕的局限。要想摆脱这一限制，就必须多观看方式进行改变。

3D显示技术的关键在于让左右眼看到合理的视角差

　　当前实现3D显示方法有3钟：色分法（红蓝眼镜）、光分法（偏振式）、时分法（快门式）。红蓝眼镜成本低廉但是效果非常有限，只能够让玩家体验到最基本的景深效果，眼镜片带来的严重的色偏甚至让玩家不能看清楚物体本身的颜色，短时间佩戴也会造成头晕，当前已经基本被业界新产品所淘汰。而剩下来的偏振式与快门式3D技术，原理也相差很大，偏振式是用特殊偏振贴膜来过滤画面，而快门式则是对画面分帧、分时传送。

AMD HD3D快门式3D眼镜原理示意图

　　AMD HD3D快门式3D眼镜采用的主动式快门设计，当显示器输出左眼图像时，左眼镜片为透光状态，而右眼为不透光状态，而在显示器输出右眼图像时，右眼镜片透光而左眼不透光，这样两只眼镜就看到了不同的游戏画面，达到欺骗眼镜的目的。系统以这样地频繁切换来使双眼分别获得有细微差别的图像，经过大脑计算从而生成一幅3D立体图像。

AMD HD3D开放式平台支持众多电影播放方案

　　3D眼镜的的透光与关闭频率必须要快，而要达到让人感觉不到闪烁，其刷新的频率必须保证在60Hz以上，同时显示器画面的切换速度也必须和3D眼镜的切换速度相同，对于显示器来说，刷新率就要达到120Hz，这样才能保证两个眼镜看到的画面的刷新率都在60Hz。当前高刷新率液晶面板成本很高，因此玩家在组建3D平台时，往往都会面对昂贵的显示器门槛（2999元起）。

AMD HD3D开放式平台设备兼容列表（部分）

　　当前的AMD HD3D解决方案已经可以支持Bit Cauldron、XpanD、RealD等多种3D眼镜技术，并提供对蓝光3D电影完全解码和DirectX 9、DirectX 10、DirectX 11 3D游戏的支持。同时，借助立体3D转换软件合作伙伴DDD和iZ3D，HD3D的支持游戏已经超过400部。>>

[page]

AMD HD3D平台硬件搭建详解（一）：

　　在正式搭建3D平台之前，先让我们一起来看看硬件配置。

　　搭建AMD HD3D显示平台必须采用AMD HD5000和HD6000系列显卡及支持120Hz刷新率的显示器，因此我们采用了AMD HD6870和Viewsonic V3D241WM显示器组合。3D眼镜使用的是显示器的原配附带产品。

测试使用的显示器及附带的3D眼镜

快门式3D眼镜

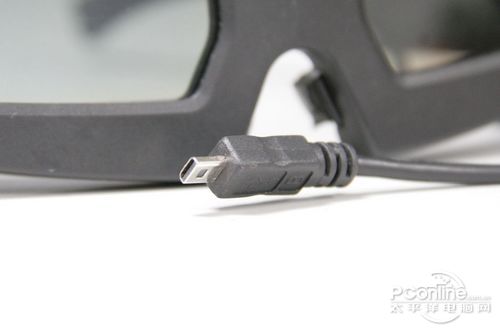

3D眼镜接口特写

显示器背后的3D眼镜接口

　　我们前面说过，快门式3D眼镜需要与电脑同步开关信号，让每边眼镜直透过属于自己的信号、屏蔽不属于自己的信号。我们今天测试使用的3D眼镜有一条长长地信号线连接在显示器上，这条线的作用就正在与同步开关信号。>>

[page]

AMD HD3D平台硬件搭建详解（二）：

　　由于显示器刷新率是120Hz，因此我们需要使用双通道DVI线缆来连接显卡与显示器。整套AMD HD3D平台硬件连接很简单，唯一不同的就是要将3D眼镜插在显示器上。

AMD HD3D平台硬件连接完成

3D眼镜与公版HD6870显卡

3D眼镜佩戴效果

 　　戴好3D眼镜后，由于眼镜有一条线缆，因此用户在电脑前的活动空间会受到一些制约，感觉类似于戴着耳机玩电脑。另外，对于需要戴耳机、戴近视眼镜用电脑的玩家来说，3D眼镜会产生一些不适感，玩家需要慢慢适应，或者酌情考虑，最好是自己实际体验后再做选购决定。>>

[page]

AMD HD3D平台软件设置详解：

　　AMD HD3D技术基于完全开放式理念，用户可以更灵活、更简单的组建3D平台，体验3D游戏和3D电影的魅力。在此，小编采用了第三方软件iZ3D来实现3D特效输出。下载、安装好iZ3D软件后，软件的主界面如下图所示。

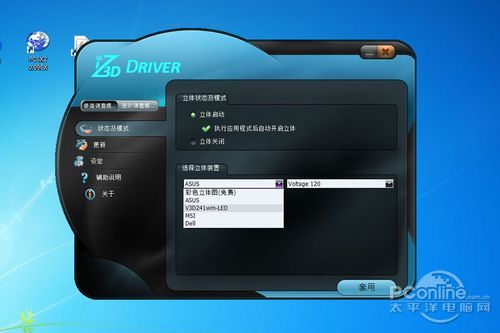

iZ3D默认界面

　　在软件进阶设置中，iZ3D设置中为我们提供了不少游戏的预设方案，方便了玩家。同时，玩家又可以进行进一步的设置以获得更好的3D特效体验。

消除闪烁设置

　　除此之外，我们可以在“辅助菜单”里提供了动态3D画面测试和静态3D图像测试，主要是用来检测用户3D平台是否设置正确。

预览3D效果

细节调整，可得到更好的3D效果

添加游戏项目

　　设置完成之后，点击iZ3D“游戏内设定”选项下“浏览”按钮，找到《尘埃3》游戏程序，点击打开后，游戏即会自动添加到iZ3D预设游戏列表中去。以后，只要通过iZ3D软件来启动游戏、电影、图片，这些内容就会以3D形式呈现出来，用户借助3D眼镜即可观看到3D内容。>>

[page]

AMD HD3D平台体验3D《尘埃3》：

　　以下为两组用软件iZ3D开启3D前后的画面，对比如下。下列图片是将相机参数固定后，在同样条件、同样角度拍摄出来的画面。由于普通相机并无法拍出3D画面，而且快门式3D需要用户佩戴眼镜才能观看到3D效果，因此下面两组画面只供为大家展示裸眼3D屏幕差异。

3D效果开启

3D效果关闭

3D效果开启

3D效果关闭

　　开启3D前后，透过眼镜看到的画面会有显著不同，屏幕上的菜单选项、汽车运动都被呈现的更有空间感觉，汽车掠过，屏幕上大量的三角锥超出屏幕平面范围向观众飞来，感觉似乎擦头发而去，非常刺激。>>

[page]

3D模式下《尘埃3》游戏性能简测：

　　《尘埃3》保持了系列的高水准，游戏无论在画面和内容方面都有了全新的进化，在画面方面，泥浆渐渐沾染车体的设定依然保存，车模的精细程度大大强化了，新加入的雪地、山林赛道也有相对独特的视觉效果。

《尘埃3》

　　本作将会有6条head-to-head赛道和32条拉力赛道，芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现，福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中，玩家现在不但可以选择赛车，还可以选选择赛车，还可以选择自己的副驾驶，感受不同的驾驶乐趣。

《尘埃3》

　　本系列的传统，每作必有benchmark，赛道为ASPEN的一条雪地赛道，时长大概在1分15秒左右，有趣的是比赛过程是随机的，结果经常不同的，一般是3到8位，一二名基本没试过，还好的是测出来的FPS比较稳定，几次出来的结果基本一致。测试画质设定全部为高。

测试成绩：

测试成绩

　　在我们的实际测试中，开启、关闭3D模式，对三款显卡性能几乎没有任何影响。从上面表格的测试成绩看来，《尘埃3》在硬件性能优化方面处理得很到位，这部DX11游戏画面很细腻，但硬件要求却并不高，HD6570级完全没有卡顿之感，三款A卡均跑得非常流畅。

PConline评测室总结：

AMD HD3D平台

　　当前的3D显示技术可能尚未成熟、不尽完美，但它却为我们开启了一扇通向未来之门，将虚拟世界的呈现空间第一次延伸到了屏幕之外，未来显示方式大变革的序幕已经拉开。因此，在家电、电脑行业，3D显示虽然尚处于前期投资阶段，但具有长远规划的厂商却都已经纷纷涌入，3D显示的行业标准也即将在日益激烈的行业竞争中被探讨、确立。AMD作为PC图形技术的领袖厂商之一，旗下开放式的HD3D技术，为行业内众多种下游厂商提供了一个宽广的切入3D显示领域的平台，值得我们赞誉。

　　今天我们测试的AMD HD3D平台，不仅易于搭建、易于维护，而且3D呈现效果也非常出色，更为重要的是，高中低端AMD显卡对这项技术支持的都比较到位，对A卡粉丝而言，显卡已轻松再获用武之地。[返回频道首页]
