双风扇军规小金刚:微星GTX560显卡评测
在DirectX 11技术面世的时候，AMD凭借着HD5000系列显卡先发制人夺得了DX11显卡的制高点。而后来，NVIDIA发布了基于FERMI架构的DX11显卡，对曲面细分的良好支持使得NVIDIA显卡重新拥有与AMD一决雌雄的筹码。微星N560GTX至尊V5 1G则是基于全新改良第二代FERMI架构核心的显卡，配合优秀的做工、豪华用料、双风扇双热管散热器以及1499元的价格将迅速抢占中端市场，成为2000元以内性价比的代言者。
微星 N560GTX至尊V5 1G 图片 评测 论坛 报价 网购实价
微星N560GTX至尊V5 1G显卡采用了双风扇双热管散热器，极具个性的造型更符合中端游戏玩家的审美，而钢琴烤漆的散热器外壳更显高贵。
微星N560GTX至尊V5 1G显卡
微星N560GTX至尊V5 1G显卡基于全新的40nm制造工艺的GF114核心，显卡拥有336个CUDA核心，同时标配1GB DDR5显存，定位针对中端游戏玩家，默认810/4000MHz的频率与公版频率相同。显卡能够完美支持DirectX 11 API和CUDA通用运算技术，可支持基于DX11 API接口的主流游戏以及为带有PHYSX加速技术的游戏进行加速。。
| 本期测试显卡规格参数 | |||
| 显示卡 | 微星GTX560 | AMD HD6850 | AMD HD6870 |
| 核心代码 | GF114 | Cayman Pro | Cayman Pro |
| 制造工艺 | 40 nm | 40 nm | 40 nm |
| 流处理器 | 336 | 960 | 1120 |
| 核心频率 | 810 MHz | 775 MHz | 900 MHz |
| 显存频率 | 4008 MHz | 4000 MHz | 4200 MHz |
| 显存类型 | GDDR5 | GDDR5 | GDDR5 |
| 显存容量 | 1024 MB | 1024 MB | 1024 MB |
| 显存位宽 | 256-bit | 256-bit | 256-bit |
| 显卡供电 | 6 pin+6pin | 6 pin | 6 pin+6 pin |
| 参考报价 | 1499元 | 1099元 | 1499元 |

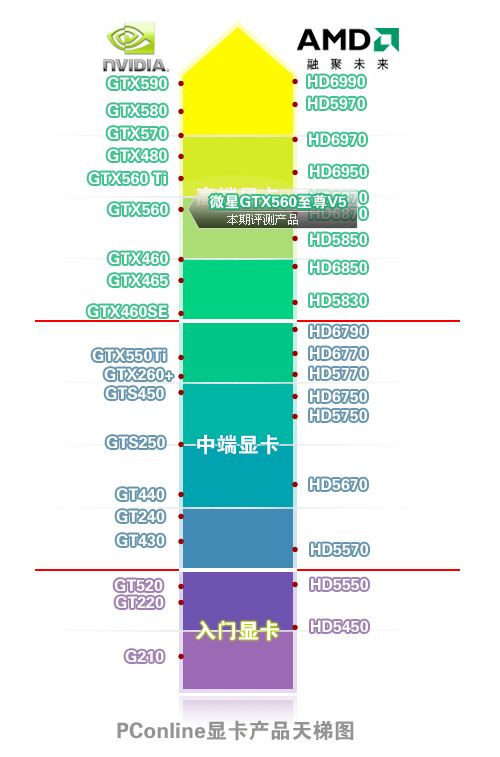

本期测试显卡天梯图如下：
在本期测试中，我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快，不断有新品上市与被淘汰，因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处，我们也真心希望广大网友能及时做出批评指正。
PConline显卡天梯图
PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。>>
[page]
微星N560GTX至尊V5 1G显卡显卡赏析：
微星N560GTX至尊V5 1G显卡
微星N560GTX至尊V5 1G显卡采用双热管双风扇散热器设计，由于风扇厚度以及散热鳍片大小控制得当，因此显卡整体只需要占用到两个PCI插槽位置。
微星N560GTX至尊V5 1G显卡
微星N560GTX至尊V5 1G显卡采用了与GTX560公版显卡相同的双DVI+MINI HDMI接口方案，适合中端游戏玩家搭建平台，并可加入多个显示器进行多屏幕输出。

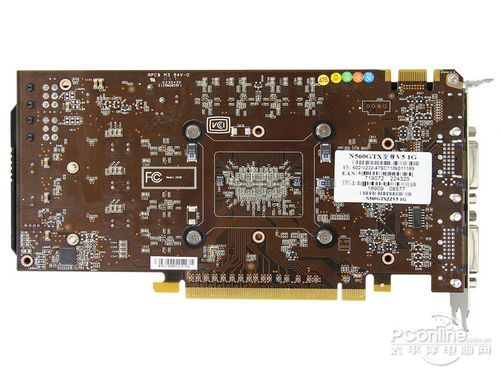

微星N560GTX至尊V5 1G显卡背部图
微星N560GTX至尊V5 1G显卡PCB背部布线规范合理，用料充足，可见密集的贴片元件分布在显卡核心以及显存背面，为显卡长期工作或者超频打下良好基础。
微星N560GTX至尊V5 1G显卡正面PCB
显卡采用3+1相供电方案，并将所有的供电单元都布置在显卡的尾端，与显卡的视频输出接口部分分离，有效提高视频输出信号质量使之不受模拟信号的电磁脉冲所影响。
微星N560GTX至尊V5 1G显卡供电
显卡采用3+1相供电方案，其中每一相供电采用全固态电容+封闭式电感+MOSFET管，并在核心供电处的MOSFET管上加装被动式散热片，保证显卡在暑期高温下的正常运作。
微星N560GTX至尊V5 1G显卡核心
微星N560GTX至尊V5 1G显卡采用GF114-325-A1核心，内建336个CUDA处理器。支持NVIDIA独家研发的CUDA科学运算，PHYSX物理加速，PureVideo高清视频解码，3D VISION立体眼镜等多项技术。为玩家带来更加真实的游戏画面与视觉体验。
微星N560GTX至尊V5 1G显卡显存颗粒
微星N560GTX至尊V5 1G显卡采用三星0.4ns GDDR5显存颗粒，正面共8颗组成1GB/256bit的显存规格，大容量的显存以及更高位数的带宽可保证显卡在高分辨率高抗锯齿情况下的游戏帧数稳定性。即使是游戏中突发的激烈场面也能应付自如。
微星N560GTX至尊V5 1G显卡散热器
微星N560GTX至尊V5 1G显卡采用双风扇双热管散热器，散热器外壳采用工程塑料材质，并进行了钢琴烤漆加工，是散热器外观更具质感。双风扇设计可在保证散热风量的同时将风扇转速调低，使显卡运行时更为安静。
微星N560GTX至尊V5 1G显卡散热器风扇
显卡加入了8mm双热管进行主动散热，热管在显卡核心部分采用直触式设计。可将显卡核心热量迅速带走，并均匀的分布在散热鳍片上，通过主动进入的冷风带走。
微星N560GTX至尊V5 1G显卡散热鳍片
微星N560GTX至尊V5 1G显卡采用密集的散热鳍片，在保证散热风道的同时通过增加散热鳍片的数量来增加散热面积。该卡细节的优秀做工可见一斑，尽显一线大厂的风范。>>
[page]
显卡测试平台及测试说明：
在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。
| 硬件平台 | |
| CPU | Intel Core i7 975 (133×25=3.33GHz 8MB L3 Cache) |
| 主板 | 技嘉G1-Killer X58 |
| 内存 | 宇瞻 DDR3 1333 2GB×3 (8-8-8-24) |
| 硬盘 | 日立 1T SATA-II 32M |
| 显卡 | 微星N560GTX至尊V5 1G（810/4000MHz） AMD RADEON HD6850（775/4000MHz） AMD RADEON HD6870（900/4200MHz） |
| 软件平台 | |
| 系统软件 | Windows 7 64位旗舰版+DirectX 11 |
| 驱动程序 | AMD 催化剂 11.8 FOR Windows 7 64bit NVIDIA ForceWare 280.26 FOR Windows 7 64bit |
| 评测软件 | DX9： 使命召唤7 DX10： 孤岛危机:弹头 DX11： 3DMark11 地铁2033 异形大战铁血战士 Heaven Benchmark 2.5 功耗温度测试： GPU-Z Furmark 超频测试： 3DMark11 |
微星N560GTX至尊V5 1G显卡定位中端游戏玩家，1499的价格处于HD6850与HD6870之间，因此我们加入了两者的对比，并且在测试中选择1920×1080 0AA与1920×1080 4AA的分辨率，测试画质全部为高。
DX11理论性能测试：3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。
3DMark 11
相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。
3DMark 11测试截图
测试成绩：
3DMARK 11测试成绩
在3DMARK 11测试中，微星N560GTX至尊V5 1G显卡得分为4083，正好处于HD6850和HD6870两者的中间。不过比HD6870更低的频率却有相接近的分数，证明了FERMI架构确实对曲面细分技术有所优化。>>
[page]
Heaven Benchmark 2.5对比测试：
最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。

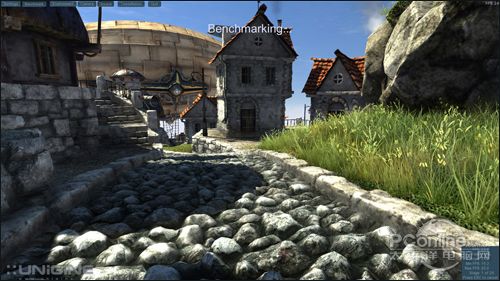

Heaven Benchmark 2.5
Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。
2.5版本的测试界面与前代一样
测试成绩：
Heaven Benchmark 2.5测试成绩
微星N560GTX至尊V5 1G显卡在HEAVEN BENCHMARK 2.5的测试中证明了FERMI的曲面细分技术更加强悍，在比HD6870更低的频率下已经对其造成威胁。对显卡进行适当的超频将轻易地在HEAVEN BENCHMARK 2.5中超过HD6870。
DX11游戏《地铁2033》测试：
作为一款恐怖FPS游戏，《地铁2033》拥有次世代顶级的画面表现，精确的实时光照，高精度的体积阴影，PhysX加速效果，尤其是整体大范围烟雾尘埃刻画更是出众，营造出了一个极具渲染力的恐怖末日游戏场景；游戏中，主角与其他角色的互动性较高，任务也具有一定的自由度；武器种类虽然较少，但细节表现还是较为优秀的。总体上，《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画，绝对是一款对游戏画面有追求的FPS玩家必玩的大作。
《地铁2033》游戏启动界面
进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格，落在相关选项上对象会有高互动的感应。
《地铁2033》游戏VIDEO设置选项
DIRECTX 11 OPTIONS（DIRECTX 11选项），RESOLUTION（分辨率），DIRECTX，ANTIALIASING（抗锯齿），TEXTURE FILTERING（纹理过滤），GAMMA（伽玛值）。测试中我们将所有的特效都开到最高，同时打开游戏物理加速。
测试成绩：

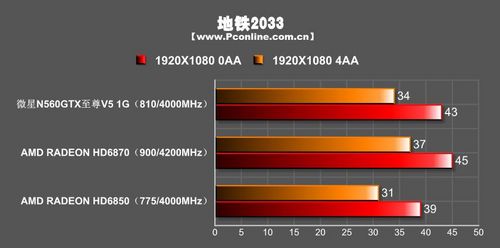

《地铁2033》
微星N560GTX至尊V5 1G显卡得益于GF114对物理加速的支持，游戏能力同样接近HD6870，并且与HD6850拉开差距，虽然三者都能流畅地运行游戏，但是微星N560GTX至尊V5 1G显卡更能保证在复杂场景下的帧数稳定性。>>
[page]
DX11游戏《异形大战铁血战士》测试：
《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。
《异形大战铁血战士》游戏
游戏中除了提供单人故事模式以外，还提供多人对战模式，可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。

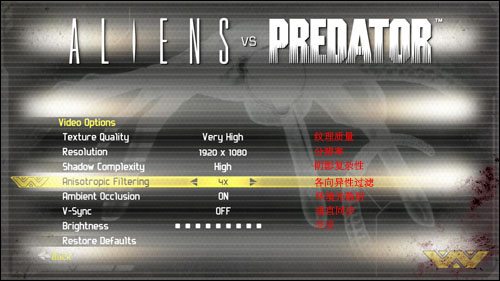

《异形大战铁血战士》游戏设置
纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射，垂直同步的调整菜单。所谓的（环境光散射）Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。
测试成绩：
《异形大战铁血战士》测试成绩
在《异形大战铁血战士》测试中，微星N560GTX至尊V5 1G显卡依然处于HD6850与HD6870两者中间，其相对位置并没有改变。
DX11游戏《尘埃3》游戏测试：
《尘埃3》保持了系列的高水准，游戏无论在画面和内容方面都有了全新的进化，在画面方面，泥浆渐渐沾染车体的设定依然保存，车模的精细程度大大强化了，新加入的雪地、山林赛道也有相对独特的视觉效果。
《尘埃3》
本作将会有6条head-to-head赛道和32条拉力赛道，芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现，福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中，玩家现在不但可以选择赛车，还可以选选择赛车，还可以选择自己的副驾驶，感受不同的驾驶乐趣。
《尘埃3》
本系列的传统，每作必有benchmark，赛道为ASPEN的一条雪地赛道，时长大概在1分15秒左右，有趣的是比赛过程是随机的，结果经常不同的，一般是3到8位，一二名基本没试过，还好的是测出来的FPS比较稳定，几次出来的结果基本一致。
测试成绩：

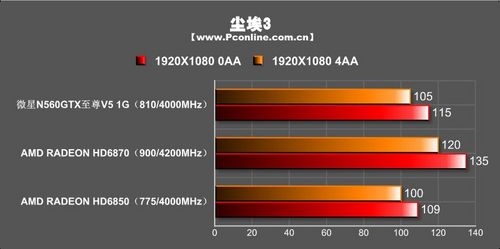

《尘埃3》测试结果
在《尘埃3》游戏测试中，HD6870显卡依然领先，而微星N560GTX至尊V5 1G显卡稍显疲态，在1920X1080 0AA情况下甚至比HD6870的1920X1080 4AA成绩要低5FPS，不过三张显卡均能过100FPS的流畅率，其影响微乎其微。>>
[page]
DX10游戏《孤岛危机：弹头》对比测试：
《孤岛危机：弹头》是PC游戏中的一款具有“分水岭”意义的大作，这款游戏在实际场景考察描绘、3D建模精度、昼夜/季节循环、天气/风力模拟、枪械操控体验上都迈出了一大步，几乎达到了“乱真”的效果，精细逼真的画面、卓越丰富的音效、简单新奇的操控体验，都让人非常容易投入到游戏中去。
《孤岛危机：弹头》游戏画面
但这款游戏对显卡的要求在当年绝对堪称“变态”，因此《孤岛危机》曾被戏称为“显卡危机”。时至今日，主流显卡虽然已经进阶到了DX11级别，在即使千元级中端DX11显卡，在面对这款游戏时仍会感觉压力很大。
《孤岛危机：弹头》Benchmark测试程序
测试成绩：

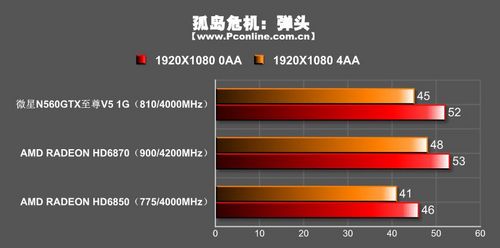

《孤岛危机：弹头》测试成绩
面对“显卡杀手”本色不变的《孤岛危机：弹头》游戏，三张显卡均能在压力测试下通过30FPS流畅值。微星N560GTX至尊V5 1G显卡再次仅以1FPS落后于定位更高的HD6870，成绩傲人。
DX9游戏《使命召唤7》对比测试：
《使命召唤7：黑色行动》游戏画面
《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。
《使命召唤7：黑色行动》游戏画面
而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤：黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。
测试成绩：
《使命召唤7》测试成绩
在面对已面试多年的《使命召唤》系列游戏时，DX9的游戏引擎已经不能对如今的中端显卡造成威胁。微星N560GTX至尊V5 1G显卡在1920X1080 0AA画质下首次超越HD6870，而同等分辨率4AA情况下则稍微落后。>>
[page]
显卡温度功耗测试：
在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。
最新版本Furmark
满荷载测试界面
新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能，为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。
测试成绩：
测试成绩
微星N560GTX至尊V5 1G显卡凭借着双风扇双热管散热器的强悍散热，在显卡待机时温度仅36摄氏度，同时满载温度也只有74摄氏度。即使是全速运行时显卡的噪声也并不大，双风扇的风量确实能保证显卡散热的同时提高静音效率。不过显卡高达332W的满载功耗对比AMD HD6870与HD6850则显得较高。同时，120W的待机功耗也显得稍高。
PConline评测室总结：
微星 N560GTX至尊V5 1G 图片 评测 论坛 报价 网购实价
| 微星N560GTX至尊V5 1G显卡优缺点点评 | |
| 优点 | 缺点 |
| 1、一线大厂做工，用料豪华； 2、双风扇粗热管散热设计，散热强劲，静音效果出众。 | 1、1499元的报价与同型号产品相比略高； 2、显卡频率设定比较保守。 |
微星N560GTX至尊V5 1G显卡由于采用较为保守的频率，因此在默认频率下的性能与相同显示核心的产品相比并无太大优势，不过该卡扎实的做工，豪华的用料，以及配备的双风扇双热管高效散热器都为显卡超频打下了良好的基础，况且该卡性能尚有可挖掘的潜力。对显卡做工有所要求或者是喜好超频的玩家不妨对这款显卡多加关注。[返回频道首页]
