双倍性能!迪兰单卡双芯HD6870X2显卡首测
当前，“单卡双芯”已经成为了行业内追求顶级性能的最快捷径，通过两颗显示核心的叠加、协同，在理论上我们可以让一块“双芯”显卡获得两倍性能，从而迅速突破当代显卡的性能瓶颈。为了让两颗GPU达到最佳的协同工作效率同时合理控制住整卡功耗，“双芯”显卡研发难度非常大，因此当前各大显卡厂商发售的“双芯”显卡一般都是直接采用AMD、NVIDIA两大巨头提供的公版方案。但今天，迪兰恒进却为我们带来了一款自主研发的“单卡双芯”HD6870 X2显卡，在2999元的价位上，这款显卡严谨的设计、精湛的做工、澎湃的性能都令人叹为观止。
迪兰恒进 HD6870 X2 图片 评测 论坛 报价
借助两颗HD6870显示核心，迪兰恒进HD6870 X2为我们带来了一款全新的显卡型号，这一命名也让时间仿佛又回到了当年ATI“X2”系列双芯卡时代。与AMD当代双芯“卡皇”HD6990相比之下，这款迪兰恒进HD6870 X2作为一款难得一见的第三方单卡双芯解决方案，其强悍的参数规格、精湛的设计做工，都引起了我们深厚的兴趣。
-----------------------------------------------------------------------------
双芯显卡是怎么运作的？当前的双芯显卡都有哪些？

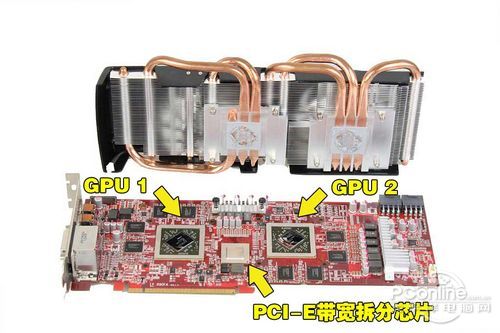

从2004年开始，NVIDIA、AMD的显卡开始支持多卡并行，在一台电脑内安装多张符合规格的显卡，即可实现性能累加。当前的单卡双芯技术正是基于多卡并行技术，只不过是将两张显卡整合在了一张PCB上，借助一颗PCI-E带宽拆分芯片，让两颗GPU在一片PCB上达成内部互联协作。单卡双芯产品只需要占用一条主板插槽，而且在使用、维护上也比双卡并行简单，功耗也更低。
拿下显卡性能之王宝座，是NVIDIA、AMD每代产品的不懈目标，为了达到更高性能，单卡双芯就成了必由手段。因此，NVIDIA、AMD基本每代产品都会推出公版单卡双芯旗舰产品，近来比较出名的产品分别是GTX295、GTX590、HD5970、HD6990。单卡双芯显卡设计难度、功耗控制都面临很大的挑战，因此第三方非公版产品很少，其中最出名的是玩家国度系列产品，以及我们今天评测的这款迪兰HD6870 X2。
-----------------------------------------------------------------------------
迪兰恒进HD6870 X2显卡
由于采用的是两颗HD6870显示核心内部交火的解决方案，因此迪兰恒进HD6870 X2各项参数规格都两倍于公版HD6870显卡。迪兰恒进HD6870 X2具备2240个流处理器、512bit显存位宽、2GB GDDR5显存、900/4200MHz频率的强悍规格，如果核心协作效率优化得当的话，显卡性能将会轻松超越HD6970、GTX580这些顶级单芯显卡，而这款显卡2999元的报价则比GTX580低了1000元，性价比值得期待。
迪兰恒进HD6870 X2显卡

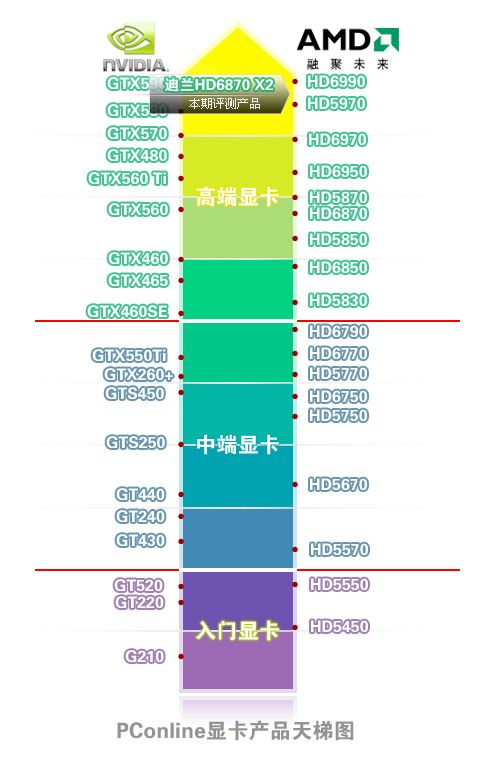

本期测试显卡天梯图如下：
在本期测试中，我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快，不断有新品上市与被淘汰，因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处，我们也真心希望广大网友能及时做出批评指正。
PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。迪兰恒进HD6870 X2显卡强悍的规格仅次于HD6990，因此在天梯图上的位置也非常靠上。>>
[page]
迪兰恒进HD6870 X2显卡特色解析：
迪兰恒进HD6870 X2显卡体型很长，34厘米的长度与公版“卡皇”HD6990相当，想把这款显卡装入机箱，一定要事先量好机箱内部空间。在如此巨大的体型下，显卡张扬的大口径双风扇、6根8mm超粗铜质热管，更将显卡装扮的霸气外露。
迪兰恒进HD6870 X2显卡
第三方单卡双芯解决方案，迪兰恒进HD6870 X2周边配件虽然比不上公版“卡皇”丰富，但也绝对堪称贴心。显卡附带有双8pin外接供电转接线、DVI/VGA转接头、DisplayPort转接头，以充分发挥显卡用武之地。
迪兰恒进HD6870 X2与公版HD6870显卡
与AMD公版HD6870显卡相比，迪兰恒进HD6870 X2同样为双槽位设计，但长度要显著多出一截，体积更大，这也是因为双芯方案需要更多的PCB布线空间所致。
迪兰恒进HD6870 X2与公版HD6870显卡长度对比
AMD公版HD6870显卡采用的是双6pin外接供电设计，显卡最大设计功耗225W。迪兰恒进HD6870 X2显卡对电力的胃口当然要比单芯显卡大得多，显卡采用的是双8pin外接供电借口，其最大供电能力理论上可达300W。

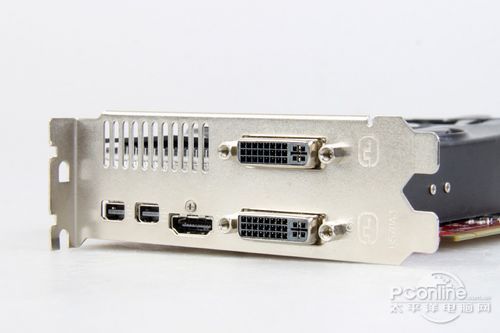

迪兰恒进HD6870 X2显卡输出接口
显卡接口采用了并不常见的双DVI+HDMI 1.4+双DisplayPort接口组合，众多输出接口，配合AMD Eyefinity输出技术，可以轻松组建4屏输出、扩展娱乐现实空间，易用而且易维护。
迪兰恒进HD6870 X2显卡侧面
显卡PCB虽然很长，但对这款双芯HD6870来说依然紧张，显卡布线难度很大，部分显存颗粒被安置在了PCB背面。显卡具备一个CrossFire交火接口，可以达成双卡4芯交火。

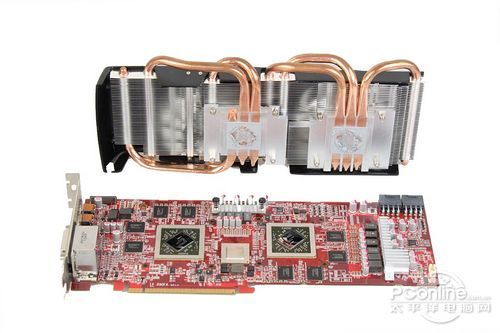

迪兰恒进HD6870 X2显卡拆解
拆开散热器我们可以看到，显卡PCB上元器件布局非常致密、严谨，供电电路、周边电路布线空间都受到了压缩，因此为了在更小的空间内达成更高的供电品质，高质量元器件就成了必备。显卡的供电电路、电容等元器件有异于普通显卡，这点我们留待后文拆解部分再说。
迪兰恒进HD6870 X2显卡散热器
显卡散热器采用的是92mm+80mm口径双风扇设计，散热器体积很大，将显卡PCB全部都罩了起来，有助于照顾到更大的散热面积，为PCB散热。
迪兰恒进HD6870 X2显卡散热器
显卡散热器采用的是8mm大口径纯铜热管+高密度散热片设计，8毫米热管在导热效率上几乎两倍于5mm口径热管。显卡铜质热管底部采用了打磨处理，三根热管均能直接接触GPU，这种“直触式”设计导热更直接、更高效。
迪兰恒进HD6870 X2显卡散热器
显卡为每颗显示核心都配备了三根热管。显卡散热器具有密集的金属鳍片，构成了很大的散热表面积，有利于在双风扇驱动下快速散发热量。>>
[page]
迪兰恒进HD6870 X2显卡特色拆解：
拆下散热器之后，迪兰恒进HD6870 X2显卡左、右显示核心的供电电路MOS管上依然覆盖着散热片，拆下散热片后，显卡PCB终于呈现在我们面前。
迪兰恒进HD6870 X2显卡PCB
显卡PCB布局整齐严谨，由板上致密的元器件、精准的焊点来看，贴片工艺水准相当高。完成如此高密度的PCB设计、生产，在当前板卡行业绝对是一项挑战。因此迪兰恒进HD6870 X2显卡精湛的做工、另类的第三方解决方案其实颇具收藏价值。
迪兰恒进HD6870 X2显卡PCB背部图
迪兰恒进HD6870 X2显卡PCB使用2盎司铜设计，能够大幅提升PCB体质，从而承载更大电流，让显卡更耐折腾、散热更快、运行的更稳定。

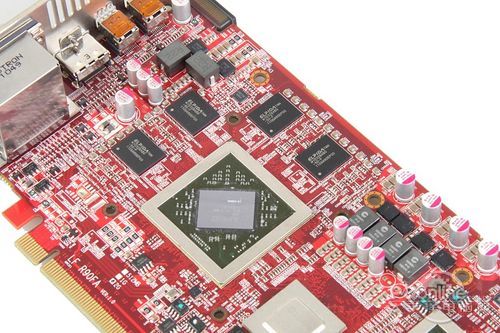

迪兰恒进HD6870 X2显卡左显示核心
显卡左、右显示核心具备各自独立的供电电路、显存颗粒，因此迪兰恒进HD6870 X2事实上相当于将两张HD6870显卡做在了一张PCB上，并使它们达成了交火运行模式。每颗显示核心的周边设计空间都比较有限，因此显卡大量采用钽电容、铁素体电感、Dr.Mos MOS管等高品质元器件。
迪兰恒进HD6870 X2显卡右显示核心
这些小块头高品质元器件的加入，大大保障了显卡的信号质量、供电质量。显卡PCB上一共具备13相供电电路，供电电路基于PWM数字方案，很注重转换效率。

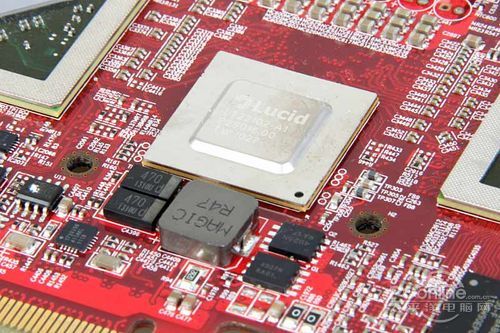

迪兰恒进HD6870 X2显卡中央的混接芯片
为了让两颗HD6870显示核心协同工作，迪兰恒进HD6870 X2显卡采用了一颗Lucid Hydra芯片，用于分配PCI-E带宽、让两颗显示核心达成交火。因此这款双芯显卡的运行效率、性能发挥，其实主要受制于AMD交火方案的效率及驱动、游戏的支持情况。>>
[page]
显卡测试平台及测试说明：
在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。
| 硬件平台 | |
| CPU | Intel Core i7 975 (133×25=3.33GHz 8MB L3 Cache) |
| 主板 | 技嘉G1-Killer X58 |
| 内存 | 宇瞻 DDR3 1333 2GB×3 (8-8-8-24) |
| 硬盘 | 日立 1T SATA-II 32M |
| 显卡 | 迪兰恒进HD6870 X2 (900/4200MHz，2GD5) AMD公版HD6870 (900/4200MHz，1GD5) NVIDIA公版GTX580 (772/4008MHz，1GD5) |
| 软件平台 | |
| 系统软件 | Windows 7 64位旗舰版+DirectX 11 |
| 驱动程序 | AMD 催化剂 11.6 FOR Windows 7 64bit NVIDIA ForceWare 275.66 FOR Windows 7 64bit |
| 评测软件 | DX9： 使命召唤7 DX10： 孤岛危机:弹头 DX11： 3DMark11 地铁2033 异形大战铁血战士 Heaven Benchmark 2.5 尘埃3 功耗温度测试： GPU-Z Furmark |
迪兰恒进HD6870 X2显卡默认为900/4200MHz，与公版显卡保持一致。但双芯特性，让这款显卡规格极其不俗。因此在接下来的游戏实测中，我们选用了来自NVIDIA的顶级单芯产品GTX580，以及AMD公版HD6870单芯显卡作为对比参考。我们选用的测试分辨率为1920×1080 4AA与1920×1080 0AA，测试画质全部为高。
测试平台检测信息（运行在交火模式）
测试平台检测信息（显卡被识别为两块HD6870）
DX11理论性能测试：3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。
3DMark 11
相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。
3DMark 11测试截图
测试成绩：
3DMARK 11测试成绩
3DMark 11作为行业的测试“标杆”，对显卡新技术、新特效的支持一向很到位。在这项测试中，迪兰恒进HD6870 X2显卡测试得分接近8000分，达到了HD6870单卡的1.73倍，超越GTX580将近30%，这一幅度极其惊人，展示了这款双芯显卡强悍的实力基础。>>
[page]
Heaven Benchmark 2.5对比测试
最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。
Heaven Benchmark 2.5
Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。
2.5版本的测试界面与前代一样
测试成绩：
Heaven Benchmark 2.5测试成绩
在Heaven Benchmark 2.5测试中，迪兰恒进HD6870 X2性能完美达到了HD6870单卡的2倍，强悍表现非常令人欣喜。但这毕竟仍然是一个Benchmark测试，接下来我们看看游戏实战。
DX11游戏《地铁2033》测试：
作为一款恐怖FPS游戏，《地铁2033》拥有次世代顶级的画面表现，精确的实时光照，高精度的体积阴影，PhysX加速效果，尤其是整体大范围烟雾尘埃刻画更是出众，营造出了一个极具渲染力的恐怖末日游戏场景；游戏中，主角与其他角色的互动性较高，任务也具有一定的自由度；武器种类虽然较少，但细节表现还是较为优秀的。总体上，《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画，绝对是一款对游戏画面有追求的FPS玩家必玩的大作。
《地铁2033》游戏启动界面
进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格，落在相关选项上对象会有高互动的感应。
《地铁2033》游戏VIDEO设置选项
DIRECTX 11 OPTIONS（DIRECTX 11选项），RESOLUTION（分辨率），DIRECTX，ANTIALIASING（抗锯齿），TEXTURE FILTERING（纹理过滤），GAMMA（伽玛值）。测试中我们将所有的特效都开到最高，同时打开游戏物理加速。
测试成绩：
《地铁2033》测试成绩
在《地铁2033》第一个游戏实战测试环节，迪兰恒进HD6870 X2显卡出师不捷，性能只是比单卡HD6870提升约10%，不敌GTX580。看来这款游戏对多卡交火支持并不理想。>>
[page]
DX11游戏《异形大战铁血战士》测试：
《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。
异形大战铁血战士
游戏中除了提供单人故事模式以外，还提供多人对战模式，可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。
纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射，垂直同步的调整菜单。所谓的（环境光散射）Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。
测试成绩：
《异形大战铁血战士》测试成绩
在这款DX11游戏中，迪兰恒进HD6870 X2显卡性能再次雄起，成功达成HD6870单卡的双倍性能，将GTX580远远甩在了身后，性能很强悍。
DX11游戏《尘埃3》对比测试：
《尘埃3》保持了系列的高水准，游戏无论在画面和内容方面都有了全新的进化，在画面方面，泥浆渐渐沾染车体的设定依然保存，车模的精细程度大大强化了，新加入的雪地、山林赛道也有相对独特的视觉效果。
《尘埃3》
本作将会有6条head-to-head赛道和32条拉力赛道，芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现，福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中，玩家现在不但可以选择赛车，还可以选选择赛车，还可以选择自己的副驾驶，感受不同的驾驶乐趣。
《尘埃3》
《尘埃3》沿袭了本系列赛车游戏的传统，仍然具备标准benchmark测试功能。游戏内置的测试赛道为ASPEN的一条雪地赛道，时长大概在1分15秒，但有趣的是benchmark比赛过程是随机的，主视角的飙车成绩排名会根据电脑AI发挥而随机变化，但是测出来的FPS比较稳定，同一张显卡多次测试出来的结果完全一致。
测试成绩：
《尘埃3》测试成绩
在《尘埃3》测试中，迪兰恒进HD6870 X2显卡性能比单卡提升约10%，幅度并不大。在这款DX11赛车游戏中，多卡交火效率仍然无从发挥。>>
[page]
DX10游戏《孤岛危机：弹头》对比测试：
《孤岛危机：弹头》是PC游戏中的一款具有“分水岭”意义的大作，这款游戏在实际场景考察描绘、3D建模精度、昼夜/季节循环、天气/风力模拟、枪械操控体验上都迈出了一大步，几乎达到了“乱真”的效果，精细逼真的画面、卓越丰富的音效、简单新奇的操控体验，都让人非常容易投入到游戏中去。
《孤岛危机：弹头》游戏画面
但这款游戏对显卡的要求在当年绝对堪称“变态”，因此《孤岛危机》曾被戏称为“显卡危机”。时至今日，主流显卡虽然已经进阶到了DX11级别，在即使千元级中端DX11显卡，在面对这款游戏时仍会感觉压力很大。
《孤岛危机：弹头》Benchmark测试程序
测试成绩：
《孤岛危机：弹头》测试成绩
在《孤岛危机：弹头》测试中，迪兰恒进HD6870 X2显卡性能领先HD6870将近60%，并大举超越了GTX580，性能很强悍，但交火效率仍未充分发挥。
DX9游戏《使命召唤7》对比测试：
《使命召唤7：黑色行动》游戏画面
《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。
《使命召唤7：黑色行动》游戏画面
而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤：黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。
测试成绩：

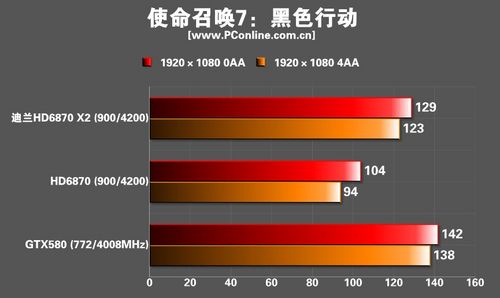

《使命召唤7》测试成绩
DX9游戏《使命召唤7》中，迪兰恒进HD6870 X2显卡性能领先单卡HD6870约30%，但却不敌GTX580。这款DX9游戏对多卡交火支持也不够出色。>>
[page]
显卡温度功耗测试：
在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。
最新版本Furmark
满荷载测试界面
新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能，为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。
测试成绩：
测试成绩
迪兰恒进HD6870 X2显卡平台的满载功耗538W，大大超过了GTX580，要想带动这块双芯显卡，550W电源将是最低要求。这个满载功耗虽然巨大，但比起HD6990、GTX590等双芯方案，也算是小巫见大巫。迪兰恒进HD6870 X2显卡温度控制很出色，满载状况下，显卡核心温度87度，看来迪兰这款大口径双风扇、8mm三热管直触式散热器效率确实很高。
显卡噪音测试：
迪兰恒进HD6870 X2显卡的双分风扇散热器体积巨大，那么这款显卡运行噪音如何呢？接下来我们对这款显卡展开了一番噪音测试，测试过程中显卡处于关机、满载状态。
关机时环境噪音：52.5分贝
显卡满载时近风扇处噪音：62.5分贝
显卡近距离风扇中心处噪音数据62.5分贝，坐在“裸奔”的平台面前，我们还是能够清晰地感觉到来自显卡风扇的呼呼风声。看来，迪兰这套散热器在高效率的同时，噪音也属中等偏上级别。
PConline评测室总结：
迪兰恒进 HD6870 X2 图片 评测 论坛 报价
| 迪兰恒进 HD6870 X2显卡优缺点点评 | |
| 优点 | 缺点 |
| 1、自主方案单卡双芯设计，做工精湛，设计严谨； 2、显卡核心温度控制出色。 | 1、受限于A卡架构、驱动程序、游戏项目等因素，个别测试项目上显卡性能提升幅度不够大。 |
凭借自主方案，迪兰为我们带来了一款全新、独特的HD6870 X2显卡，在严谨设计、加长PCB、高规格用料基础上，迪兰恒进HD6870 X2运行的稳定而高效，强悍的散热器也将显卡核心温度轻松控制，整款产品透露着一种令人惊叹的精湛气质。作为一款难得一见的第三方单卡双芯解决方案，迪兰恒进HD6870 X2强悍的游戏性能、精湛的设计做工都值得发烧玩家体验、收藏。[返回频道首页]
