1399元“冰点”价位:XFX HD6870显卡评测
近来，受竞争对手压力所致，AMD中端显卡价格开始出现明显的松动。继HD6790、HD6850之后，HD6790价格也出现调整迹象。这一次，XFX讯景率先打破了行业现状，旗下的HD-687A-ZHF X上校版显卡以1399元的价格犀利出击，1399元的报价比公版显卡直接降低了200元。HD6870显卡是当前游戏玩家关注的重点产品，讯景挟强势的品牌、扎实的用料特点，将这款热门显卡率先降到了“冰点”价位，一时间在业界引发了广泛讨论。
讯景 HD-687A-ZHF X上校版 图片 评测 论坛 报价
1399元本是NVIDIA GTX560显卡盘踞的价位，并在这个价位上给AMD产品线造成了最大的压力。在这样的形势下，AMD HD6870开始降价行动，今后将在1399元价位上直接对GTX560展开市场争夺。讯景作为玩家中极具人气的游戏显卡品牌，此次在业内扮演了一场“价格先锋”。
讯景HD-687A-ZHF X上校版显卡
讯景HD-687A-ZHF X上校版显卡采用的是非公版设计，整体风格依然沿袭了XFX沉稳、扎实、玩酷的套路。显卡频率符合了公版的设定，核心/显存频率分别为900/4200MHz。显卡配备了1GB DDR5显存，显存带宽为256bit。
| AMD近期中端显卡参数一览 | |||||
| 显示卡 | HD6750 | HD6770 | HD6790 | HD6850 | HD6870 |
| 核心代码 | Barts XT | Barts XT | Barts LE | Cayman Pro | Cayman Pro |
| 制造工艺 | 40 nm | 40 nm | 40 nm | 40 nm | 40 nm |
| 流处理器 | 720 | 800 | 800 | 960 | 1120 |
| 核心频率 | 800 MHz | 900 MHz | 840 MHz | 775 MHz | 900 MHz |
| 显存类型 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| 显存频率 | 4600 MHz | 4800 MHz | 4200 MHz | 4000 MHz | 4200 MHz |
| 显存容量 | 1024 MB | 1024 MB | 1024 MB | 1024 MB | 1024 MB |
| 显存位宽 | 128-bit | 128-bit | 256-bit | 256-bit | 256-bit |
| 显卡供电 | 6 pin | 6 pin | 6 pin+6 pin | 6 pin | 6 pin+6 pin |
| 参考均价 | 599元 | 799元 | 899 元 | 1099元 | 1399-1699元 |
本期测试显卡天梯指引位置如下：
在本期测试中，我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快，不断有新品上市与被淘汰，因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处，我们也真心希望广大网友能及时做出批评指正。
PConline显卡天梯图
PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。讯景HD-687A-ZHF X上校版显卡基于公版的频率设定，所以在显卡天梯中处于同类芯片一致的红点位置。>>
[page]
讯景HD-687A-ZHF X上校版显卡赏析
讯景HD-687A-ZHF X上校版显卡的报价仅1399元，但整体风格依然沿袭了XFX沉稳、扎实、玩酷的套路。与公版HD6870相比，讯景这款显卡PCB长度略短一些，当然这正是出于节约成本的考虑。显卡比较厚，采用的是双槽设计，封闭式的散热器外壳也能对灰尘产生一定的隔离。
显卡外观
讯景 HD-687A-ZHF X上校版显卡的输出接口维持了公版HD6870显卡的布局，内置了2个Mini-DisplayPort接口、1个HDMI接口与双DVI接口，丰富的接口布局满足了各种玩家的需求。
输出接口
显卡内置了双6pin外接供电以满足HD6870显卡的供电需求，此外，还内置了一个交火接口，可组建双卡交火平台。
6pin供电与单个交火接口
显卡的散热器为讯景自主设计，体积很大。散热器采用的是2根8mm纯铜双热管+高密度散热片设计，8毫米热管在导热效率上几乎两倍于5mm口径热管。
显卡散热器
散热器吸热底座也是铜质，热管与吸热底座契合很严密。散热器具有密集的金属鳍片，构成了很大的散热表面积，有利于在双风扇驱动下快速散发热量。
显卡散热器
讯景HD-687A-ZHF X上校版显卡PCB采用的是非公版的设计，但板上布局整齐有序，元器件排布严谨致密，保持着讯景显卡的高水准做工风格。
显卡PCB
显卡4相核心供电电路位于PCB前端，同时受PCB板布线空间所限，一部分供电电路MOS管被安置在了PCB背面，这样做也更有利于供电电路散热。
PCB背部
讯景HD-687A-ZHF X上校版显卡基于40nm制程的Barts XT显示核心，拥有多达1120个流处理器，完整支持DirectX 11、Shader Model 5.0特效，支持第三代UVD3视频解码技术以及ATI Powerplay二代自动节能技术，性能表现、特效支持都走在当前游戏显卡的最前列。
GPU核心与显存
显卡采用的是来自奇梦达的0.5ns GDDR5显存颗粒，8颗显存芯片构成了1GB 256bit的完备显存规格。显卡核心/显存运行频率为900/4200MHz，与公版HD6870保持一致。
显卡4相核心供电电路
显卡的4相核心供电电路位于PCB前端，供电电路用料为铁素体电感+固态电容+MOS管（2上2下，PCB背面还有8颗）的完备规格，可以说是比较扎实的了。为了避免供电电路对显卡的模拟输出信号造成电磁干扰，显卡输出接口内侧均具有金属屏蔽罩。
显卡1相显存供电电路
显卡1相独立的显存供电电路则位于PCB尾端。在1399元的价位上，讯景HD-687A-ZHF X上校版保持了讯景显卡的高水准风格，整体做工、用料、散热都值得肯定。>>
[page]
显卡测试平台及测试说明：
在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。
| 硬件平台 | |
| CPU | Intel Core i7 975 (133×25=3.33GHz 8MB L3 Cache) |
| 主板 | 技嘉G1-Killer X58 |
| 内存 | 宇瞻 DDR3 1333 2GB×3 (8-8-8-24) |
| 硬盘 | 日立 1T SATA-II 32M |
| 显卡 | 讯景HD-687A-ZHF X上校版 (900/4200MHz，1GD5) NVIDIA公版GTX560Ti (822/4200，1GD5) |
| 软件平台 | |
| 系统软件 | Windows 7 64位旗舰版+DirectX 11 |
| 驱动程序 | AMD 催化剂 11.6 FOR Windows 7 64bit NVIDIA ForceWare 275.66 FOR Windows 7 64bit |
| 评测软件 | DX9： 使命召唤7 DX10： 孤岛危机:弹头 DX11： 3DMark11 地铁2033 异形大战铁血战士 Heaven Benchmark 2.5 尘埃3 功耗温度测试： GPU-Z Furmark |
讯景HD-687A-ZHF X上校版显卡默认为900/4200MHz，与公版显卡保持一致。因此在接下来的游戏实测中，我们选用了来自NVIDIA的老对手同定位产品：GTX560作为对比参考。我们选用的测试分辨率为1920×1080 4AA与1920×1080 0AA，测试画质全部为高。
DX11理论性能测试：3DMark 11
3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。
3DMark 11测试截图
测试成绩：

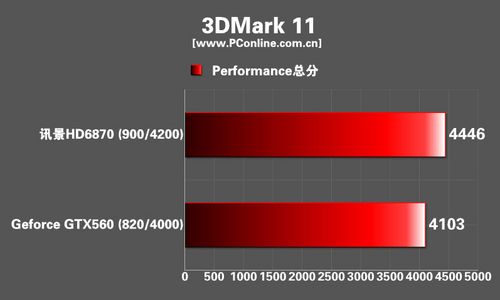

3DMARK 11测试成绩
3Dmark11的测试中，讯景HD-687A-ZHF X上校版显卡的测试成绩比GTX560更高，作为一款公办频率产品，讯景这款HD6870与公版HD6870显卡的成绩也几乎一致，性能并未因为价格缩水。>>
[page]
Heaven Benchmark 2.5对比测试
最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。
Heaven Benchmark 2.5
Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。
2.5版本的测试界面与前代一样
测试成绩：
HEAVEN BENCHMARK 2.5测试成绩
Heaven Benchmark 2.5的测试中，讯景HD-687A-ZHF X上校版成绩依然领先了GTX560显卡。体现出在曲面细分性能方面，讯景HD-687A-ZHF X上校版占据较大的优势，性价比相当显著。接下来我们来看看游戏实战测试。
DX11游戏《地铁2033》测试：
作为一款恐怖FPS游戏，《地铁2033》拥有次世代顶级的画面表现，精确的实时光照，高精度的体积阴影，PhysX加速效果，尤其是整体大范围烟雾尘埃刻画更是出众，营造出了一个极具渲染力的恐怖末日游戏场景；游戏中，主角与其他角色的互动性较高，任务也具有一定的自由度；武器种类虽然较少，但细节表现还是较为优秀的。总体上，《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画，绝对是一款对游戏画面有追求的FPS玩家必玩的大作。
《地铁2033》游戏启动界面
进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格，落在相关选项上对象会有高互动的感应。
《地铁2033》游戏VIDEO设置选项
DIRECTX 11 OPTIONS（DIRECTX 11选项），RESOLUTION（分辨率），DIRECTX，ANTIALIASING（抗锯齿），TEXTURE FILTERING（纹理过滤），GAMMA（伽玛值）。测试中我们将所有的特效都开到最高，同时打开游戏物理加速。
测试成绩：

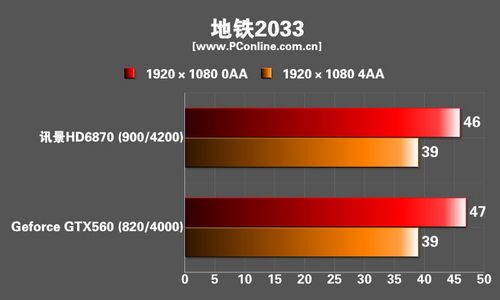

《地铁2033》测试成绩
《地铁2033》的测试中，GTX560显卡的性能比讯景HD-687A-ZHF X上校版略好，体现出NVIDIA显卡在这款PhysX游戏中的良好支持，使得原来基准性能较好的讯景HD6870显卡出现了落后情况。>>
[page]
DX11游戏《异形大战铁血战士》测试：
《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。
异形大战铁血战士
游戏中除了提供单人故事模式以外，还提供多人对战模式，可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。
纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射，垂直同步的调整菜单。所谓的（环境光散射）Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。
测试成绩：
《异形大战铁血战士》测试成绩
在这个DX11游戏的测试中，讯景HD-687A-ZHF X上校版显卡整体成绩依然领先GTX560显卡，并且能够达到运行流畅水平，大屏幕上游戏性能值得肯定。
DX11游戏《尘埃3》对比测试：
《尘埃3》保持了系列的高水准，游戏无论在画面和内容方面都有了全新的进化，在画面方面，泥浆渐渐沾染车体的设定依然保存，车模的精细程度大大强化了，新加入的雪地、山林赛道也有相对独特的视觉效果。
《尘埃3》
本作将会有6条head-to-head赛道和32条拉力赛道，芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现，福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中，玩家现在不但可以选择赛车，还可以选选择赛车，还可以选择自己的副驾驶，感受不同的驾驶乐趣。
《尘埃3》
《尘埃3》沿袭了本系列赛车游戏的传统，仍然具备标准benchmark测试功能。游戏内置的测试赛道为ASPEN的一条雪地赛道，时长大概在1分15秒，但有趣的是benchmark比赛过程是随机的，主视角的飙车成绩排名会根据电脑AI发挥而随机变化，但是测出来的FPS比较稳定，同一张显卡多次测试出来的结果完全一致。
测试成绩：
《尘埃3》测试成绩
首款DX11游戏的续作《尘埃3》依然保持高水准，而这一代对显卡的优化是十分明显的，两款显卡运行的帧数均能破百，而讯景HD-687A-ZHF X上校版以较大的优势领先。>>
[page]
DX10游戏《孤岛危机：弹头》对比测试：
《孤岛危机：弹头》是PC游戏中的一款具有“分水岭”意义的大作，这款游戏在实际场景考察描绘、3D建模精度、昼夜/季节循环、天气/风力模拟、枪械操控体验上都迈出了一大步，几乎达到了“乱真”的效果，精细逼真的画面、卓越丰富的音效、简单新奇的操控体验，都让人非常容易投入到游戏中去。
《孤岛危机：弹头》游戏画面
但这款游戏对显卡的要求在当年绝对堪称“变态”，因此《孤岛危机》曾被戏称为“显卡危机”。时至今日，主流显卡虽然已经进阶到了DX11级别，在即使千元级中端DX11显卡，在面对这款游戏时仍会感觉压力很大。
《孤岛危机：弹头》Benchmark测试程序
测试成绩：
《孤岛危机：弹头》测试成绩
《孤岛危机：弹头》的测试中，讯景HD-687A-ZHF X上校版的测试成绩依然领先GTX560，而且达到了高清流畅水平，使得这款游戏在当今千元以上的显卡中不再成为“危机”。
DX9游戏《使命召唤7》对比测试：
《使命召唤7：黑色行动》游戏画面
《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。
《使命召唤7：黑色行动》游戏画面
而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤：黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。
测试成绩：

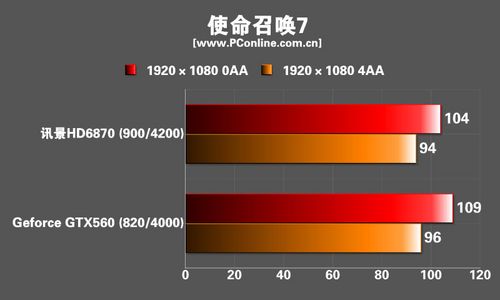

《使命召唤7》测试成绩
《使命召唤7》的测试中，两款显卡均表现流畅，讯景HD-687A-ZHF X上校版稍稍落后于GTX560。另外我们也可以看出，高端的DX11显卡运行这类热门的DX9 FPS游戏已然不成问题。>>
[page]
显卡温度功耗测试：
在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。
最新版本Furmark
满荷载测试界面
新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能，为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。
测试成绩：

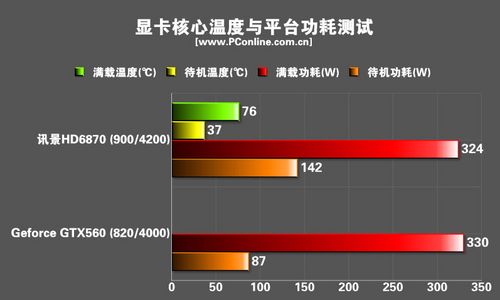

测试成绩
讯景HD-687A-ZHF X上校版显卡的温度功耗控制比较理想，满载测试的温度为76摄氏度，在空调办公室的环境算是正常水平，功耗比GTX560略低，体现出较好的性能功耗比。但由于风扇的尺寸关系，转速较大，使得噪音比较明显。
PConline评测室总结：
讯景 HD-687A-ZHF X上校版 图片 评测 论坛 报价
| 讯景HD-687A-ZHF X上校版显卡优缺点点评 | |
| 优点 | 缺点 |
| 1、市面最低价HD6870显卡，1399元高性价比； 2、品牌、做工、用料都比较有保障。 | 1、暂无。 |
作为当前全行业最低价的HD6870显卡，讯景HD-687A-ZHF X上校版以1399元的最低价格、强势的品牌保障打破了竞争僵势，这款显卡也一跃成为当前最具性价比的HD6870，为这个暑期的显卡市场投下了一个重磅炸弹。相比GTX560，HD6870在各方面都并不示弱，是当前关注度很高的热门游戏显卡，因此，超高性价比的讯景HD-687A-ZHF X上校版尤其值得我们向A卡粉丝推荐。[返回频道首页]
