细微之处见做工:耕昇GTX560关羽版显卡评测
随着一代名器GTX460的快速退市，作为继任者，GTX560正在快速跟进，业界各大厂商各具特色的GTX560显卡正在上演一场上市热潮。GTX560其实是GTX460的高频优化版产品，运行频率从675/3600MHz提高到了822/4008MHz，性能由此大涨，而且还有不小的进一步超频余地。因此，GTX560取代走下神坛的GTX460并不存在问题，在1399-1499元的中端主力价位上，很有可能成为N卡的又一张制胜王牌。
耕昇 GTX560关羽版 图片 评测 论坛 报价 网购实价
作为NVIDIA的AIC级核心合作伙伴，国内知名显卡厂商耕昇也是在第一时间推出了自己的GTX560显卡，并且这还是一款耕昇旗下颇具个性化特色的“关羽版”产品，在散热器设计及做工堆料上都很考究，细微之处处理得相当到位，今天我们就将对这款耕昇 GTX560关羽版显卡展开一番详细的拆解解析及性能、超频、噪音评测。
耕昇 GTX560关羽版显卡
耕昇 GTX560关羽版显卡从第一视觉印象看来很像是一款采用了被动散热的产品，其实这正是这款显卡最大的特色：自然吸气式散热系统的奥妙所在。显卡的双风扇位于散热片之下，内吸式气流更有利于构建散热风道。显卡的高密度散热片、四条铜质热管表面都采用了镀镍处理，更耐氧化。
耕昇 GTX560关羽版显卡的自然吸气式散热系统
本期测试显卡天梯指引位置如下：
在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。
PConline显卡天梯图
PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。 耕昇 GTX560关羽版显卡核心/显存频率分别为822/4040Mhz，仅显存频率比公版显卡略微高出一点，所以排在公版GTX560几乎一样的位置。>>
[page]
耕昇 GTX560关羽版显卡外观及散热解析：
耕昇 GTX560关羽版显卡采用的是非公版设计，耕昇将旗下GTX560Ti关羽版的PCB用在了这款GTX560身上，为显卡带来了更好的电气性能基础，并为这款显卡提供三年的保修服务。
耕昇 GTX560关羽版显卡
耕昇 GTX560关羽版显卡体积比较大，散热器采用的是双槽位设计设计，需要占用双槽位辅助散热。耕昇独家的自吸气散热器，让这款显卡看上去沉稳内敛，强悍性能似乎呼之欲出。
耕昇 GTX560关羽版显卡侧面照
从侧面我们可以看到，显卡采用了双6pin供电接口设计，可以提供最大150W的供电能力，再加上PCI-E插槽提供的最大75W电力，以及享誉业界的安森美供电模块，让显卡电力供应更有保障，为显卡的稳定运行、超频提供了更扎实的平台。
耕昇 GTX560关羽版显卡输出接口
输出接口方面，显卡采用了VGA+DVI+HDMI接口组合，可以直接接驳各种显示设备，很适合主流玩家使用。显卡的输出接口挡板上还具有散热风道出风口，设计得很合理。
耕昇 GTX560关羽版显卡拆解
显卡散热器体积很大，将显卡PCB几乎都罩了起来，有助于借助自吸气设计形成的下沉式风道辅助散热。显卡散热器采用的了4根铜质热导管，热管和散热器金属鳍片表面都采用了镀镍设计，以免热管氧化影响导热效率，因此显卡的热管表面看来呈现重金属色。

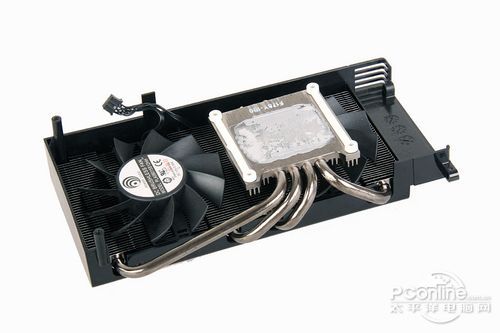

耕昇 GTX560关羽版显卡散热器
显卡散热器采用的两个8厘米口径散热风扇，来自专业散热风扇制造厂家Powerlogic，规格为12V/0.35A，支持智能温控。大口径双风扇能够以较低的转速获得更大的风量，安静高效。
耕昇 GTX560关羽版显卡散热器特写
散热器吸热底座比较大，有助于吸收、存储更多的热量。吸热底座与热管契合的很严密，有助于更快传导热量。散热器还具有大量的金属鳍片，构成了很大的散热面积。热管与金属鳍片采用的是穿片结合工艺，契合同样很紧密，导热效率很高。
耕昇“自吸气”散热系统运行风道示意图
由上图我们也可以看出，耕昇的“自吸气”散热系统是利用空气大面积均匀透过散热器鳍片来带都热量，在风道结构上更不受机箱风道的限制，对比传统的散热方式，在噪音和效率方面更具优势。>>
[page]
耕昇 GTX560关羽版显卡做工用料解析：
显卡采用的是红色PCB，在N卡阵营中显得比较醒目、比较另类。耕昇将旗下GTX560Ti关羽版的PCB用在了这款GTX560身上，为这款显卡带来了更好的电气性能基础。显卡PCB走线清晰规范，板上元器件、各功能模块布局整齐合理。
耕昇 GTX560关羽版显卡PCB

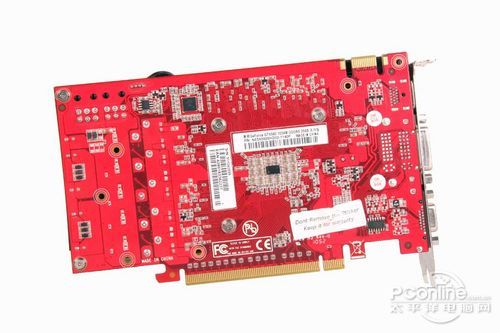

从背面看，显卡PCB也保持了较高的做工水准，电子元器件采用的是贴片工艺，板上各焊点均匀饱满。显卡PCB面积较大，设计空间比较充分，因此背面并没有安置太多元器件。
耕昇 GTX560关羽版显卡PCB
耕昇 GTX560关羽版显卡基于NVIDIA 40nm工艺GF114巨型显示核心，核心内部集成19.5亿只晶体管，拥有336个流处理器、56个纹理单元以及32个ROP光栅单元，配备256bit显存控制器。显卡支持最新的DirectX 11与Shader Model 5.0特效，还支持NVIDIA CUDA通用运算、PhysX物理加速技术。
耕昇 GTX560关羽版显卡显示核心及显存
显存方面，显卡采用当前业界最顶级的三星0.4ns GDDR5显存颗粒，单颗容量128MB，8颗共同组成了1024MB/256bit的完备显存规格。显卡核心/显存运行频率分别为822/4040MHz，显存频率略微高出公版。
耕昇 GTX560关羽版显卡供电电路
显卡采用的是4+1相供电电路，供电电路全部位于PCB尾端，布局很合理。显卡供电电路采用了安森美的NCP5395T PWM核心供电主控芯片，最高支持4相供电，采用内置式Driver，支持Intel VR11.1规范。显卡供电电路也全部采用了安森美的MOSFET，每相供电供电搭配了一上（4921N）两下（4935N）三颗安森美SO-8 FL封装的MOSFET。
显卡供电电路采用的“8爪鱼”MOS管、富士通FP最高端固态电容
扎实合理的供电电路搭配，是显卡稳定运行的基本保障。耕昇 GTX560关羽版显卡全部选择了国际大厂安森美的电子料件，也正是基于长时间稳定运行的质量因素考虑，这与普通中低端显卡粗糙的供电电路相比具有质的不同。
普通显卡采用的3脚MOS管
在安森美“8爪鱼”MOSFET之外，显卡还全部采用了富士通电容当中最高端的FP系列电容。富士通FP高端固态电容，拥有高耐压、低容抗、低ESR等优良特性，由此带来的好处是发热量极小，高频滤波效果非常出色。这种电容即使在高负载的80°C状态下至少有10年以上的寿命，若是待机的65°C寿命更是达到50年以上。

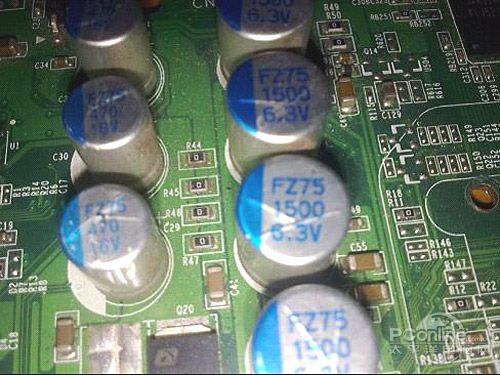

某些杂牌显卡采用的具有防爆纹的铝壳电解电容（假固态电容）
耕昇 GTX560关羽版显卡采用的富士通FP高端固态电容的这些优秀规格，普通固态电容、电解电容是很难比拟的。扎实的高规格用料，是显卡性能的基本保障，因此耕昇可以为这款显卡提供高达3年的售后服务，同时保持很低的返修率以及快速高效的保修流程。>>
[page]
显卡测试平台和测试方法说明：
在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。
| 硬件平台 | |
| CPU | Intel Core i7 975 (133×25=3.33GHz 8MB L3 Cache) |
| 主板 | 技嘉G1-Killer X58 |
| 内存 | 宇瞻 DDR3 1333 2GB×3 (8-8-8-24) |
| 硬盘 | 日立 1T SATA-II 32M |
| 显卡 | 耕昇 GTX560关羽版 (822/4040MHz，1024MB GDDR5) AMD Radeon HD 6850 (775/4000MHz，1024MB GDDR5) AMD Radeon HD 6870 (900/4200MHz，1024MB GDDR5) |
| 软件平台 | |
| 系统软件 | Windows 7 64位旗舰版+DirectX 11 |
| 驱动程序 | AMD 催化剂 11.6 FOR Windows 7 64bit NVIDIA ForceWare 275.33 FOR Windows 7 64bit |
| 评测软件 | DX9： 使命召唤7 DX10： 孤岛危机:弹头 DX11： 3DMark11 地铁2033 异形大战铁血战士 Heaven Benchmark 2.5 尘埃3 功耗温度测试： GPU-Z Furmark |
NVIDIA GTX560显卡的竞争对手是AMD HD6870，因此在本篇评测中我们安排了这一对对手同台竞技。在测试平台方面，我们采用了顶级的X58+Core i7 975平台来抵消整机性能对显卡性能发挥的瓶颈影响。我们选用的测试分辨率为1920×1080 4AA与1920×1080 0AA，画质全部为高并安装了最新的A/N卡驱动，其中N卡驱动为最新的275.66版，而A卡驱动为11.6版本。测试游戏画质为高。
DX11理论性能测试：3DMark 11
3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。
3DMark 11测试截图
测试成绩：
3DMark11测试成绩
在3DMark 11中，A卡当前优势比较显著，HD6870凭借着高频率的优势跑得很快，耕昇 GTX560关羽版显卡得分也逼近4000分，高分辨率下DX11性能相当流畅。>>
[page]
Heaven Benchmark 2.5对比测试
最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。
Heaven Benchmark 2.5
Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。
2.5版本的测试界面与前代一样
测试成绩：
Heaven Benchmark 2.5测试成绩
Heaven Benchmark 2.5的测试主要考验显卡的曲面细分渲染性能，在这一项目测试中，耕昇 GTX560关羽版显卡凭借336个CUDA核心性能非常接近高频率的HD6870。在不开AA时，各款显卡帧速都超过了30fps，运行的比较流畅。
DX11游戏《地铁2033》测试
作为一款恐怖FPS游戏，《地铁2033》拥有次世代顶级的画面表现，精确的实时光照，高精度的体积阴影，PhysX加速效果，尤其是整体大范围烟雾尘埃刻画更是出众，营造出了一个极具渲染力的恐怖末日游戏场景；游戏中，主角与其他角色的互动性较高，任务也具有一定的自由度；武器种类虽然较少，但细节表现还是较为优秀的。总体上，《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画，绝对是一款对游戏画面有追求的FPS玩家必玩的大作。
The Way/PhysX（点击放大）
进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格，落在相关选项上对象会有高互动的感应。
VIDEO
DIRECTX 11 OPTIONS（DIRECTX 11选项），RESOLUTION（分辨率），DIRECTX，ANTIALIASING（抗锯齿），TEXTURE FILTERING（纹理过滤），GAMMA（伽玛值）。测试中我们将所有的特效都开到最高，同时打开游戏物理加速。
测试成绩：
《地铁2033》测试成绩
在《地铁2033》游戏项目测试中，耕昇 GTX560关羽版显卡一马当先，帧速超出HD6870 2fps，相对于HD6850则优势更明显。在开启4xAA后，三款显卡也都达到了流畅水平。
[page]
DX11游戏《异形大战铁血战士》测试
《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。
异形大战铁血战士
游戏中除了提供单人故事模式以外，还提供多人对战模式，可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。
纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射，垂直同步的调整菜单。所谓的（环境光散射）Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。
测试成绩：

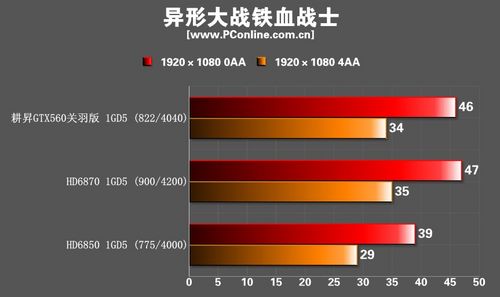

《异形大战铁血战士》测试成绩
在《异形大战铁血战士》游戏测试中，耕昇 GTX560关羽版显卡落后HD6870 1帧，HD6850与这两款显卡已不在一个档次，开启AA后速度已经低于30fps，在今后DX11游戏大作中性能面临紧张。
DX10游戏《孤岛危机：弹头》对比测试：
《孤岛危机：弹头》测试画面
《孤岛危机：弹头》自带的测试程序
基于CryengineII的《孤岛危机：弹头》至今仍是公认最变态的3D游戏，玩家们还戏称为“显卡危机”，可见其对显卡性能要求之高。我们采用的是业界通用的《孤岛危机：弹头》Benchmark进行测试。
测试成绩：
《孤岛危机：弹头》测试成绩
在《孤岛危机：弹头》测试中，三款显卡帧速都突破了40fps，看来，这代中端显卡已经突破“显卡危机”。耕昇 GTX560关羽版显卡测试得分相当流畅，与HD6870基本不相伯仲。
[page]
DX11游戏《尘埃3》对比测试：
《尘埃3》保持了系列的高水准，游戏无论在画面和内容方面都有了全新的进化，在画面方面，泥浆渐渐沾染车体的设定依然保存，车模的精细程度大大强化了，新加入的雪地、山林赛道也有相对独特的视觉效果。
《尘埃3》
本作将会有6条head-to-head赛道和32条拉力赛道，芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现，福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中，玩家现在不但可以选择赛车，还可以选选择赛车，还可以选择自己的副驾驶，感受不同的驾驶乐趣。
《尘埃3》
《尘埃3》沿袭了本系列赛车游戏的传统，仍然具备标准benchmark测试功能。游戏内置的测试赛道为ASPEN的一条雪地赛道，时长大概在1分15秒，但有趣的是benchmark比赛过程是随机的，主视角的飙车成绩排名会根据电脑AI发挥而随机变化，但是测出来的FPS比较稳定，同一张显卡多次测试出来的结果完全一致。
测试成绩：
《尘埃3》测试
在这个测试环节，三张显卡都跑得很流畅，帧速都在100fps左右。由此可见《尘埃3》对显卡的压力并不是很高，中低端显卡即可轻松“飙车”。而且《尘埃3》虽然是AMD赞助的游戏，但在这个项目上，A卡也貌似并未获得特别待遇。
DX9游戏《使命召唤7》对比测试：
销量突破千万份：《使命召唤7：黑色行动》
《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。
游戏截图
而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤：黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。
测试成绩：
《使命召唤7》测试成绩
《使命召唤7》的测试中，耕昇 GTX560关羽版、公版HD6870显卡测试成绩都破百，DX9游戏已经很难对这一代DX11中端显卡构成挑战。但HD6850余另外两款显卡的差距依然不小。
[page]
耕昇 GTX560关羽版显卡超频测试：
耕昇 GTX560关羽版显卡细节做工、供电用料都比较出色，因此接下来我们尝试了这款显卡的超频潜力。为了贴近最主流玩家的实际使用情况，我们的超频测试并不更换显卡散热器、不增加核心电压，并以稳定通过3次3DMark11测试为成功前提。

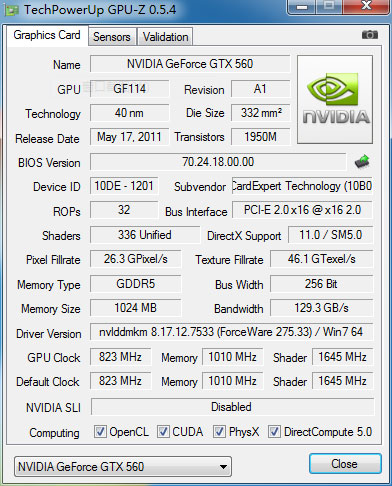

耕昇 GTX560关羽版显卡超频前GPU-Z截图
显卡风扇转速设定为自动调节。我们以10MHz幅度为档，一路调校显卡频率。经过反复测试，显卡可以在900/4400MHz的水平上稳定运行，此时显卡风扇噪音也不大，而且核心满载温度在80摄氏度以内，状态比较理想。

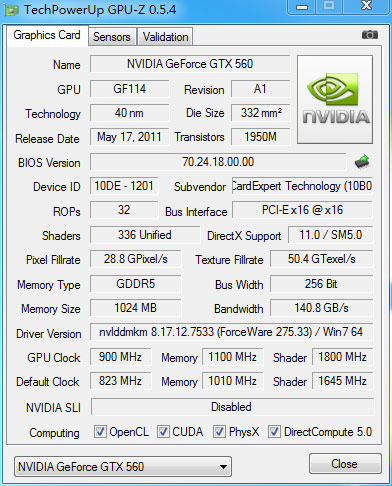

耕昇 GTX560关羽版显卡稳定超频频率GPU-Z截图
此时，显卡3DMark11测试得分如下图。
耕昇 GTX560关羽版显卡超频成绩
与822/4040MHz默认频率下3942分的测试成绩相比，在900/4400MHz下，耕昇 GTX560关羽版显卡测试成绩提升14%，优势非常显著，已经几乎可以挑战GTX560Ti。看来，与GTX460相比，GTX560虽然运行频率不低，但性能对频率依然敏感，一款高水准做工的GTX560显卡性能潜力很大。
耕昇 GTX560关羽版显卡噪音测试：
耕昇 GTX560关羽版显卡最大的亮点在于其独特的内吸式散热系统，那么这套散热系统运行噪音如何呢？接下来我们对这款显卡展开了一番噪音测试，测试过程总线卡处于默认频率、满载状态。
环境噪音：47分贝
我们先检测了评测室的背景噪音：47分贝。
显卡满载风扇近处噪音：54分贝
显卡近距离风扇中心处噪音数据54分贝，坐在“裸奔”的平台面前几乎感觉不到显著的风扇噪音，显卡风扇噪音完全淹没在了其他声响之中。看来，耕昇的双风扇四热管内吸式散热系统噪音确实比较理想。
[page]
显卡温度功耗测试：
在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。
最新版本Furmark
满荷载测试界面
新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡作弊功能，提供了一个公平公正的满荷载稳定性测试环境。
测试成绩：

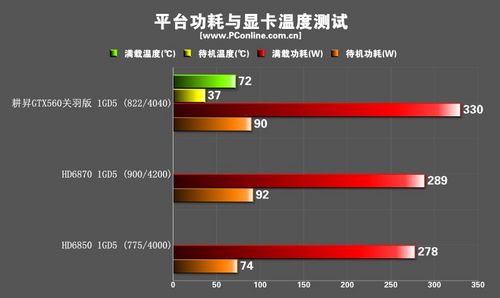

测试成绩
耕昇的双风扇四热管内吸式散热系统，显卡风扇可以维持在一个比较低的水准（30%-50%），并让核心温度在37-72摄氏度之间根据负载波动，核心温度控制得很到位。显卡满载功耗300W，N卡中高端产品功耗要显著超出A卡。
PConline评测室总结：
耕昇 GTX560关羽版 图片 评测 论坛 报价 网购实价
| 耕昇GTX560关羽版显卡优缺点点评 | |
| 优点 | 缺点 |
| 1、外观个性，用料扎实； 2、双风扇四热管内吸式散热系统，噪音、温度控制出色。 | 1、暂无。 |
耕昇GTX560关羽版是一款比较个性化的中端显卡，外形设计相当有新意，双风扇四热管内吸式散热系统不仅看上去稳健内敛，而且在噪音、温度方面也控制得很成功。显卡采用的安森美供电主控、4项核心供电电路、“8爪鱼”MOS管、富士通FP固态电容，也为显卡的稳定运行、超频打下了强健的体魄。另外，这款显卡当前正在进行100元幅度的促销活动，对注重性价比的玩家更具吸引力。[返回频道首页]
