双卡交火+三屏输出:铭瑄HD6790终结者评测

　　以性价比著称的AMD在4月份发布了HD6700系列的首款显卡HD6790，目标市场是千元中端，与对手NVIDIA的GTX550Ti。但由于GTX550Ti的高价上市，使AMD HD6700的出现更具优势，无论是从功耗方面还是性能方面都可以力压GTX550Ti。而且AMD HD6790显卡保持了256bit的高规格，显卡性能比HD 6770更上一层楼。国内AMD高级伙伴铭瑄也信心爆棚，在发布HD 6790巨无霸后，今天再次发力，一款铭瑄HD6790终结者来到了我们面前。

　　相比于同门的HD 6790巨无霸显卡，铭瑄HD6790终结者将频率从800MHz/4000MHz提升到850MHz/4400MHz，性能因此得到了不少的提升。HD 6790终结者PCB更长，布线空间更宽裕，做工、用料也更加扎实，特别是采用了7+1相供电，保证了显卡在高频下的长时间稳定运行。

铭瑄 HD6790 终结者  图片  评测  论坛  报价

　　作为非公版设计的HD 6790显卡，铭瑄HD6790终结者与公版相比无论是做工、用料还是性能均有过之而无不及。另外，显卡重新设计的封闭式散热器，更有利于构建风道，整体风格严谨、个性。

铭瑄HD6790终结者显卡

　　HD6790显卡采用的是Barts LE核心，具备800个流处理器、256bit显存位宽、1G显存容量规格，性能比对手同价位的GTX550Ti要高。HD6790显卡价位在千元关口，双卡交火的话价格与HD6950不相上下，双卡交火后1600流处理器、512bit显存位宽、2G显存容量强悍规格更是超越了HD6950。所以我们今天的评测不再单调的测试单卡，而是加入了采取双卡交火方式来进行，与公版HD6950、双卡GTX550Ti SLI做对比测试，并加以双卡三屏平台组建，来尽情折腾。

本期测试显卡天梯指引位置如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观的体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时，通过这个显卡天梯图我们能一目了然的看到当前主流显卡之间的相对排位。

PConline显卡天梯图

　　PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。>>

[page]

铭瑄HD6790终结者显卡交火+3屏平台赏析：

　　AMD CrossFire技术现在已经很成熟了，连接方式也很简单，在Win7系统下，安装好显卡驱动，只要主板支持，交火平台一般即会在重启后自动达成。当前交火平台在多数情况下已经可以达到1.8-1.9倍的性能提升，已经比较理想了。

铭瑄HD6790终结者显卡交火平台组建成功

　　交火平台的性能发挥，与显卡驱动程序关系非常大。驱动程序优化到位、任务分派合理，两张显卡才能充分发挥处理潜力。另外，一些较老的游戏、个别测试项目对多GPU支持仍然不好，因此交火/SLI平台性能提升仍然可能会出现不尽如人意的情况

交火平台

　　个性化的3屏输出平台，可以大大扩展用户的显示空间，让用户一台PC皆可获得三台独立显示空间、办公空间，充分提升多线操作、提高办事效率。

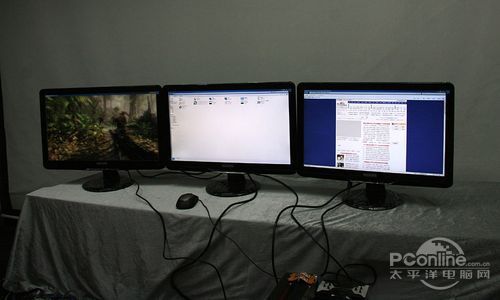

铭瑄HD6790终结者显卡交火3屏输出，游戏、办公、上网三不误

　　在3屏平台上，我们可以轻松做到游戏、办公、上网三不误。上图中，在游戏界面上，鼠标继续向右滑动即可越界到中间显示器上，进行文件操作、影音播放等。鼠标继续向右滑动即可越界到第三台显示器。Wiondows窗口也可以在三台显示器上自由拖动、按习惯摆放。

很多游戏、测试项目尚不支持3屏

　　在一些支持三屏的游戏项目上，比如《GRID》赛车游戏，三瓶输出的宽敞体验是单屏无法比拟的，这点我们在下文再详述。但当前多数游戏、测试项目虽然可以完美支持交火，但对三屏输出却不感冒，因此在这些游戏/测试中，我们只能将画面输出至一台显示器。>>

[page]

AMD Eyefinity 多屏显示技术解析：

　　A卡当前的多屏输出技术是一大亮点，双卡更是可以在交火模式下支持4屏显示技术。AMD多屏显示技术采用开放式平台，允许玩家借助多输出接口A卡，自由组合显示输出，从而领略更加逼真的游戏、体验更加自如的显示空间。

AMD Eyefinity （宽域）技术可以搭建个性化的多屏显示平台

　　铭瑄HD6790终结者显卡具备DVI+VGA+HDMI+DisplayPort 4个输出接口，每张显卡可以支持三台显示器，双卡即可组建可以实现非常灵活多样的6屏显示组合，从而为高端玩家带来更加个性化、人性化的多屏体验。

AMD Eyefinity（宽域）多屏显示技术

AMD Eyefinity（宽域）多屏显示技术

AMD Eyefinity（宽域）多屏显示技术

　　多屏显示在当前高端玩家中是一项非常前卫的技术，借助AMD Eyefinity（宽域）多屏显示技术，玩家可以轻易搭建起个性化的多屏显示平台，从而尽享震撼游戏体验，会轻松扩展桌面空间。>>

[page]

铭瑄HD6790终结者显卡赏析：

　　铭瑄HD6790终结者显卡采用的是双插槽设计，规则的线条、黑色的外观让它上去很有“板砖”风格。显卡散热器采用的是8cm大风扇设计，散热器表面具有大面积的导流罩，能够形成下沉式风道，帮助显卡PCB板表面的元器件散热。

　　接口方面，显卡配备了DVI+VGA+HDMI 1.4a+DP 1.2接口组合方案，各种接口都有，规格很齐全。高端个性玩家还可以借助这些输出接口，实现灵活多样的AMD Eyefinity多屏组合方案，并能够在显示器、片源配合下实现基于开放式标准的HD3D 3D显示技术。

　　显卡的输出接口挡板上还设计有散热风口，用于导出显卡内部的热空气。HD6790显卡功耗略高，需要采用双6pin外接供电。此外，显卡还具备一个CrossFire接口，支持双显卡并行交火。

　　显卡散热器采用的是9cm大口径风扇设计，散热器表面具有大面积的导流罩，能够形成下沉式风道，帮助显卡PCB板表面的元器件散热。显卡散热器螺丝孔很规则，拆装也比较简单。散热器采用的是8cm大风扇设计，但由于大口径风扇扇叶平衡性更好、同等风量下转速更低，因此在实测中风扇噪音并不算大。

显卡散热器

　　显卡散热器采用了三根直径5mm的纯铜热管，热管采用铜质材料，铜底设计可以直接贴合GPU吸收热量。热管与金属底座嵌合得也很严密，便于向外传导热量。热管末端采用的是穿片技术，便于向较远端、较冷的散热鳍片传导热量。

显卡散热器

　　显卡散热器具有很密集的金属鳍片，形成了很大的散热面积。散热器重量很足，能够吸存大量热量，并在风扇作用下快速将热量驱散，形成较高的散热效率。

显卡PCB

　　显卡PCB为A卡复古的火红色。铭瑄HD6790终结者是一款非公版显卡，因此PCB走线、元器件布局与公版存在较大差异。显卡采用了7+1相分离式供电设计，7相核心供电电路位于显卡尾端，显存供电电路和双6pin滤波电路按部就班。

显卡PCB

　　HD6790采用40nm Barts显示核心，核心内建800个Streaming Processor流处理单元，40个纹理单元，ROP光栅单元16个。显卡支持最新的DirectX11及Shader Model 5.0规范，并且支持多卡交火和PCI-E 2.0。并且支持ATI独有的Powerplay自动节能技术,使显卡在待机状态更为省电。　


核心和显存

　　显存方面，搭载8颗海力士0.4ns GDDR5显存颗粒，组成1024MB容量，显存位宽为256bit。频率设定上，该卡核心频率850MHz，显存则跑4400MHz，预设频率远超公版，为用户带来更强的游戏性能。

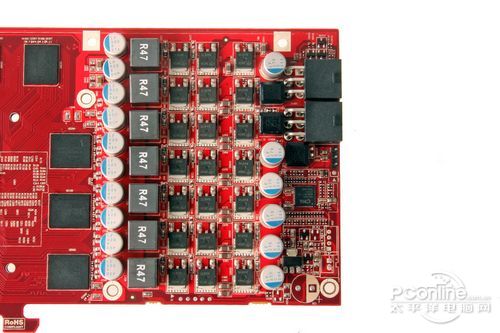

供电部分

　　整卡采用数字供电设计，非常豪华，供电芯片为CHIL 8266，组成7+1相超强供电组合，其中核心7相供电，显存1相供电，每相采用3颗低温MOS管，清一色使用日本nichicon LF系列固态电容和全封闭式铁素体电感，供电滤波性能强悍。>>

[page]

显卡测试平台和测试方法说明

　　在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。

　　HD6790显卡价位在千元关口，双卡交火的话价格与HD6950不相上下，双卡交火后1600流处理器、512bit显存位宽、2G显存容量强悍规格更是超越了HD6950。所以我们今天的评测不再单调的测试单卡，而是加入了采取双卡交火方式来进行，与公版HD6950、双卡GTX550Ti SLI做对比测试。

　　我们选用的测试分辨率为1920×1080 4AA与1920×1080 0AA，画质全部为高，N卡驱动为最新的275.33测试版，A卡驱动为AMD催化剂11.5版本。

DX11理论性能测试:3DMark 11

　　3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供了我们最常用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。

测试截图

测试成绩:

3DMark 11测试成绩

　　铭瑄HD6790终结者虽然是一款非公版显卡，但由于采用的是较高的频率设计（850/4400MHz），因此其成绩表现也略高于公版HD6790。有上面的测试成绩看来，HD6790得分超过3000分，交火模式下性能大幅超越HD6950，性价比更出色。3DMark 11是基准测试，对新技术、多GPU支持也很到位。>>

[page]

Heaven Benchmark 2.5对比测试

　　最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。

Heaven Benchmark 2.5

　　Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。

2.5版本的测试界面与前代一样

测试成绩：


Heaven Benchmark 2.5测试成绩

　　在Heaven Benchmark 2.5 DX11测试环节，铭瑄HD6790终结者在高画质、1080P分辨率、不开启AA的情况下，帧速接近30fps，交火模式下帧速更是接近40fps，非常强悍。

DX11游戏《尘埃2》对比测试：

　　在前作《尘埃》大获成功之后，这款与已故赛车手科林麦克雷合作的拥有十年发展历史的游戏又出新作——《尘埃2》在越野赛表现形式的多样性方面展开了探索。

《尘埃2》

　　该游戏的一大特色是将当代越野赛的一些真实事件记录在册，给玩家带来无数的变化，更有真实世界环境挑战的体验。世界巡游赛让玩家在富有侵略性的赛事中角逐，同时玩家还能在非常特别的新地点参与单人赛事，这些新地点包括峡谷赛事、丛林小径以及城市竞技场环境等等。

游戏自带Benchmark Test

测试成绩：

《尘埃2》测试成绩

　　在这个测试环节，铭瑄HD6790终结者单卡得分不俗，但交火模式下却完全没有性能提升。《尘埃2》中N卡SLI表现十分抢眼，性能超越HD6950。>>

[page]

DX11游戏《地铁2033》测试

　　《地铁2033》拥有次世代顶级的画面表现，精确的实时光照，高精度的体积阴影，PhysX加速效果，尤其是整体大范围烟雾尘埃刻画更是出众，营造出了一个极具渲染力的恐怖末日游戏场景；游戏中，主角与其他角色的互动性较高，任务也具有一定的自由度；武器种类虽然较少，但细节表现还是较为优秀的。总体上，《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画，绝对是一款对游戏画面有追求的FPS玩家必玩的大作。

《地铁2033》

　　进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格，落在相关选项上对象会有高互动的感应。

VIDEO

　　DIRECTX 11 OPTIONS（DIRECTX 11选项），RESOLUTION（分辨率），DIRECTX，ANTIALIASING（抗锯齿），TEXTURE FILTERING（纹理过滤），GAMMA（伽玛值）。测试中我们将所有的特效都开到最高，同时打开游戏物理加速。

测试成绩：

《地铁2033》测试成绩

　　在《地铁2033》测试环节，铭瑄HD6790终结者再次发威，交火模式下分数依然领先GTX550Ti SLI，但略低于HD6950单卡，交火运行效率有待提升。

DX11游戏《异形大战铁血战士》测试

　　《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。

异形大战铁血战士

　　游戏中除了提供单人故事模式以外，还提供多人对战模式，可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。

　　纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射，垂直同步的调整菜单。所谓的（环境光散射）Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。

测试成绩：

《异形大战铁血战士》测试成绩

　　在这个DX11游戏的测试中，铭瑄HD6790终结者交火性能获得领先，GTX550Ti SLI也表现抢眼。HD6790单卡在不开AA情况下帧速超过30fps，很流畅。>>

[page]

DX10游戏《孤岛危机：弹头》对比评测

《孤岛危机》测试画面

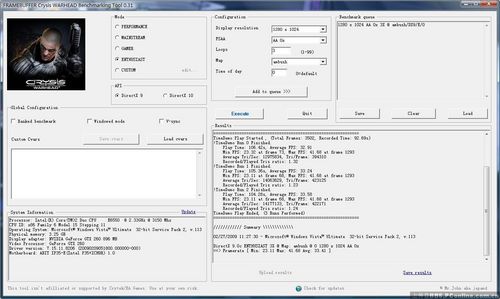

《孤岛危机：弹头》自带的测试程序

　　基于CryEngine II的《孤岛危机》是当年公认最变态的3D游戏，玩家们还戏称为“显卡危机”，可见其对显卡性能要求之高。我们采用的是Crysis游戏自带的Benchmark进行测试。

测试成绩：

《孤岛危机：弹头》测试成绩

　　《孤岛危机：弹头》的测试中，铭瑄HD6790终结者交火得分仍然大幅领先，性能提升幅度几乎完美达到2倍，双卡2G显存、1600流处理器抗锯齿效率也很抢眼。

DX9游戏《使命召唤7》测试：

销量突破千万份：《使命召唤7：黑色行动》

　　《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。

游戏截图

　　而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤：黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。

测试成绩：

《使命召唤7》测试成绩

　　《使命召唤7》的测试中，铭瑄HD6790终结者单卡性能很流畅，但交火效率却表现平平，性能提升不是很显著，N卡SLI表现却很稳定，驱动优势依然存在。>>

[page]

显卡温度功耗测试：

　　在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。对比的显卡为公版。

采用了最新版本Furmark

满荷载测试界面

　　新版本的Furmark直接支持多卡互联，不需额外运行多卡版本的应用程序。并且新版软件加入了防GTX500系列显卡进入“节能模式”的功能，提供了一个更公平公正的满荷载稳定性测试环境。

测试成绩：

测试成绩

　　HD6790单卡温度、功耗都控制得很不错，整机满载功耗甚至只有222瓦，对电源要求并不高。在交火模式下，整机功耗358瓦，比HD6950单卡平台高出50多瓦，这个幅度还是比较大的。GTX550Ti SLI平台功耗表现更加夸张，满载下最大检测到410W的峰值功耗，单卡比HD6790多出25W，看来N卡的功耗表现有待进一步优化。

PConline评测室总结：

铭瑄 HD6790 终结者  图片  评测  论坛  报价

　　铭瑄HD6790终结者终结者做工扎实、外观大气，而且散热器设计个性，4根6mm纯铜热管巧妙地连接在硕大的铝制底座上，通过增大散热面积来达到高效的散热效果。而且显卡的散热器与输出面板也有螺丝固定，这样的设计可以让显卡长时间的负载下也不会有太大的变形。供电方面采用7+1相，使显卡性能发挥出极致，并有效控制了温度和功耗。

铭瑄HD6790终结者交火三屏平台

　　三屏输出是AMD显卡的一大特色。借助多个显示器扩大PC桌面工作区，用户可以更有效地管理多项任务，以提高工作效率、获得更逼真的游戏体验，这些都是GTX550Ti所无法实现的。总的来说，如果玩家追求高性能和多屏输出，这款铭瑄HD6790终结者还是比较合适的。

　　交火方面，两块HD6790显卡并行，在规格、价格上都优于单卡HD6950，而且在多数游戏中，交火性能也都占优。但在部分测试中，HD6790双显卡平台发挥失常、A卡多GPU平台在驱动程序、游戏支持仍需优化，这些不足，限制了交火平台在玩家中的推广。另外，HD6790本身定位中低端、核心规格有所删减，交火平台功耗巨大，因此并不是很值得发烧玩家组建。[返回频道首页]
