彪悍做工 千元至尊:华硕超合金HD6790显卡评测

　　AMD在4月初发布的HD6790显卡可以说是一款比较成功的产品：其产品核心虽然是由HD6800系列Barts架构屏蔽而来，在功耗控制方面并不是很出色，但是凭借着高端核心所带来的性能早已将对手GTX550Ti甩在身后，并且该产品也秉承了AMD一贯的价格优势，所以倍受玩家们追捧 ，在千元级市场上起到了领导作用。而厂商们对这样重要的产品的重视当然也是有过之而无不及，在上市两个多月后新产品上市仍然是像雨后春笋之势。今天为大家带来的就是来自华硕的HD6790芯片产品：华硕EAH6790 DC/2DI2S/1GD5，下面我们一起来看看这款产品有什么独家秘诀。

华硕 EAH6790 DC/2DI2S/1GD5  图片  评测  论坛  报价

　　作为一线大厂，华硕对旗下的显卡产品的研究可谓是下足功夫：独家的Direct CU散热器以及超合金概念供电元件令到产品在众多显卡中成为独一无二的产品。更好的供电、做工用料以及散热使显卡能拥有更佳的转换效率和超越公版的电气性能。而且这款显卡供电部分更是首次采用成套超合金概念供电元件，使显卡拥有了更出色的散热性能以及电气性能。

华硕EAH6790 DC/2DI2S/1GD5显卡

　　华硕EAH6790 DirectCU虽然属于HD6700系列，但它所使用的核心是目前基于Barts核心的一款AMD中高端显卡。显卡核心是在HD6850的基础上屏蔽一组流处理器单元，因此其流处理器单元为800个，与HD5770一致，但架构更加先进。此外，HD6790显卡最让人期待的就是采用了256bit显存位宽，这与HD6800系列一致。显卡散热器采用了独家Direct CU散热技术，而供电部分则首次采用成套超合金概念供电元件，使显卡拥有更出色的散热性能以及电气性能。

本期测试显卡天梯指引位置如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快，不断有新品上市与被淘汰，因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处，我们也真心希望广大网友能及时做出批评指正。

PConline显卡天梯图

　　PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。

　　华硕EAH6790 DC/2DI2S/1GD5显卡核心频率/显存频率默认为840/4200MHz，默认频率与公版产品保持一致，因此性能也与公版差距不大，所以在天梯图与公版HD6790保持一致。>>

[page]

华硕EAH6790 DC/2DI2S/1GD5显卡拆解赏析：

　　AMD发布的公版HD6790显卡沿用的是HD6870的高规格PCB，单HD6790显卡价格定位为999-1099元。而华硕EAH6790 DC/2DI2S/1GD5显卡同样采用了公版HD6790PCB设计，也就是HD6870的高规格PCB，所以显卡长度远远超过了市面上一般的为了节省成本而采用非公版的设计的HD6790显卡。显卡不但采用公版6790PCB设计，并且在供电数量以及供电用料都超过公版HD6790产品，成为一款真正的超公版产品。

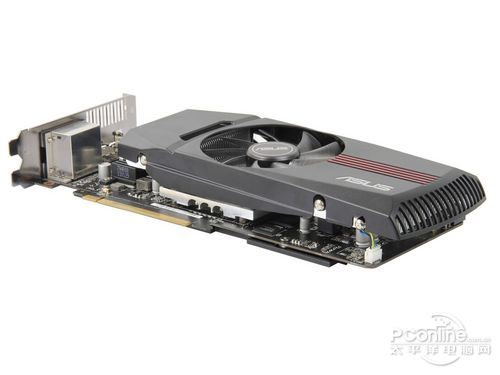

华硕 EAH6790 1GD5显卡

　　显卡搭配了华硕DirectCU散热技术和独家超合金供电技术。这些特色功能，有助于华硕EAH6790 DC/2DI2S/1GD5显卡挑战更大的性能极限，从而让用户拥有舒畅的游戏体验。

华硕 EAH6790 1GD5显卡输出接口部分

　　在输出方面与大多数公版产品没有任何区别，同样是双DVI和双DisplayPort的设计，实现超大屏幕的环幕技术。为更方便连接4屏拼接，华硕为用戶准备了两个标准DisplayPort接口，这种设计可以用更少的信号转换过程组建多屏显示。每個DP接口都装备了防地线螺丝，在细节方面做得不错。另外显卡还原生支持音频输出，可以实现次时代音轨源码输出。


华硕 EAH6790 1GD5显卡供电以及CF接口

　　显卡提供了双6pin供电接口，保证显卡稳定的运行需求。另外显卡还内置了一个SLI接口，方便玩家组建交火平台，以获取更高的双卡性能。

华硕 EAH6790 1GD5显卡散热器

　　 散热器上方形状特殊的导风罩，可以为显卡整体提供下沉式风道，令风扇所带动的气流充分照顾到显存、供电等部位的散热，更有利于显卡运行的稳定。

华硕 EAH6790 1GD5显卡散热器

　　华硕EAH6790 DC/2DI2S/1GD5配备的是华硕独一无二的DirectCU散热方案。大家从图中也可以看到很多密密麻麻的纯铝散热片，这些散热片的出现为显卡提供了最佳的散热表面。旁边100％的纯铜散热可以直接接触GPU，创造了更有效的散热距离；而3根8毫米纯铜热管的设计则可将热传导至大面积散热鳍片上，最终由防尘风扇将热量吹散，为显卡带来更有效更快的导热效果。

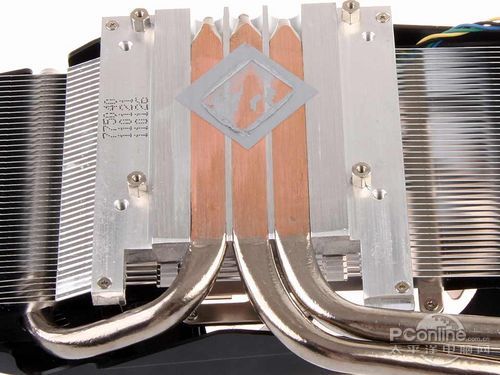

华硕 EAH6790 1GD5显卡散热器细节

　　散热器内部采用了F.I.N穿钉技术，散热器底座则采用了H.D.T工艺，3根8mm铜质热管直接覆盖GPU，散热效能较公版提高20%，散热能力更出色。

Direct CU散热器

　　Direct CU散热器最大的亮点就是纯铜热管直接与GPU接触进行导热，这与传统的散热设计有很大的区别。以往的散热器并不是热管直触GPU核心，而是通过一个铜质底座与GPU接触，铜虽然具备不错的导热性能，但同时也会储热，大量的热量堆积在铜底座上，再通过焊接在铜底座的热导管时并不是100%的热量都会被传递，虽然采用了铜作为散热导热介质，但是效果大打折扣。华硕 EAH6790 1GD5显卡采用了Direct CU设计，热管直接与GPU接触，减少了以上的几个步骤，核心热量直接传递到热导管上，再由热导管传递到鳍片上，充分将核心热量排出。

[page]

华硕EAH6790 DC/2DI2S/1GD5显卡特色解析：

　　显卡加入了背板设计。背板分量十足，由6螺丝固定在PCB上，不但能起到防止PCB弯曲的作用，还能对核心起到散热作用。由图片可以看到在背板中心位置加入了一块导热贴片，用来吸收核心的热量，并传导到背板上，背板背面采用类似于散热鳍片的设计，增大了散热面积。

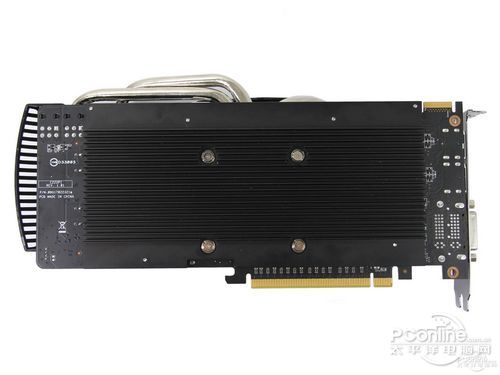

华硕 EAH6790 1GD5显卡背板

华硕 EAH6790 1GD5显卡背板

　　华硕EAH6790 DC/2DI2S/1GD5显卡使用了公版HD6790PCB也就是HD6870PCB的设计方案，显卡显得非常长，并且黑色的色调也显得较有质感。核心供电部分在PCB前端而显存供电部分在PCB后端。显卡使用两个6-pin供电辅助接口。核心供电为6项，显存供电2项。 显卡正面元件布局比较密集，加强的供电用料也显得非常的养眼。

华硕 EAH6790 1GD5显卡PCB

华硕 EAH6790 1GD5显卡PCB


华硕 EAH6790 1GD5显卡核心与显存

　　华硕EAH6790 DC/2DI2S/1GD5搭载了ATI Radeon™ HD 6790显示核心，采用40mm制程核心设计，拥有800个流处理器与40个纹理单元,、16个ROP着色单元。显卡显存位宽256bit，规格很主流。

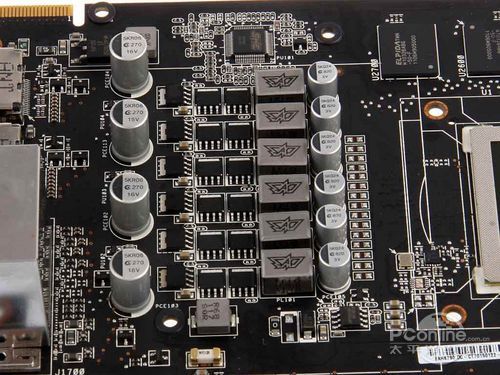

华硕 EAH6790 1GD5显卡供电部分

　　显卡采用6相核心以及2相显存供电设计，并且供电用料方面都是采用了华硕独家开发的S.A.P超合金供电技术。S.A.P超合金供电是利用特殊金属在高温高压环境下提炼出来的超合金料件，而这种料件则可有效提升显卡性能，减低模组温度，从而保证显卡的稳定运行。而且这款显卡供电部分更是首次采用成套超合金概念供电元件，使显卡拥有了更出色的散热性能以及电气性能。

　　超合金供电（英文：Super Alloy Power 缩写：S.A.P）采用特种金属在高温高压环境中锻造出的超合金料件，能够有效提升显卡性能，降低供电模组温度，保证系统安静平稳运行，提供给用户完美的供电解决方案。

　　S.A.P超合金供电包含：超合金电容、超合金电感、超合金场效应管、超合金混合动力引擎，提升显卡性能及使用寿命的同时，带来更佳的散热效果！下面我们对超合金供电的每个细节将进行分别介绍，首先来看看超合金电感。

华硕 EAH6790 1GD5显卡保险丝

　　华硕EAH6790 DC/2DI2S/1GD5具有电压调节功能，玩家通过华硕独家的SmartDoctor软件可提升GPU的电压，其性能最高可以提升50%。华硕的Fuse Protection（上图）保险丝保护技术还可为用户提供过流双重保护，防止在使用过程中的意外发生。

[page]

显卡测试平台和方法说明：

　　在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。

　　我们选用的测试分辨率为4AA与1920X1080 0AA，画质全部为高并安装了最新的A/N卡驱动，其中N卡驱动为最新的275.33版，而A卡驱动为最新的11.5版本。测试游戏画质为高。在3DMark 11中也选择P档进行测试。

DX11理论性能测试：3DMark 11

　　3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。

测试截图

测试成绩：

3DMark 11测试成绩

　　在3DMark 11测试中可以看到，华硕EAH6790 DC/2DI2S/1GD5领先对手比较明显，得分超过3000分，运行游戏更流畅，DX11可玩性明显会更高。

[page]

Heaven Benchmark 2.5对比测试

　　最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。

Heaven Benchmark 2.5

　　Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。

2.5版本的测试界面与前代一样

测试成绩：

Heaven Benchmark 2.5测试成绩

　　Heaven Benchmark 2.5的测试主要考验显卡的曲面细分渲染性能。在这个测试环节中，华硕EAH6790 DC/2DI2S/1GD5在高画质、1080P分辨率、不开启AA的情况下，帧速接近30fps，领先550Ti 27%之多，性能差距由此可见一斑。这也预示着HD6790是一款真正具备DX11可玩性的显卡。

DX11游戏《尘埃2》对比测试：

　　在前作《尘埃》大获成功之后，这款与已故赛车手科林麦克雷合作的拥有十年发展历史的游戏又出新作——《尘埃2》在越野赛表现形式的多样性方面展开了探索。

《尘埃2》

　　该游戏的一大特色是将当代越野赛的一些真实事件记录在册，给玩家带来无数的变化，更有真实世界环境挑战的体验。世界巡游赛让玩家在富有侵略性的赛事中角逐，同时玩家还能在非常特别的新地点参与单人赛事，这些新地点包括峡谷赛事、丛林小径以及城市竞技场环境等等。

游戏自带Benchmark Test

测试成绩：

《尘埃2》测试成绩

　　在《尘埃2》游戏项目测试中，华硕EAH6790 DC/2DI2S/1GD5显卡与GTX550Ti相差不远，稍微落后于GTX550Ti，并且两者在此个项目测试的成绩最低帧速都能达到53帧，十分流畅。

[page]

DX11游戏《地铁2033》测试：

　　作为一款恐怖FPS游戏，《地铁2033》拥有次世代顶级的画面表现，精确的实时光照，高精度的体积阴影，PhysX加速效果，尤其是整体大范围烟雾尘埃刻画更是出众，营造出了一个极具渲染力的恐怖末日游戏场景；游戏中，主角与其他角色的互动性较高，任务也具有一定的自由度；武器种类虽然较少，但细节表现还是较为优秀的。总体上，《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画，绝对是一款对游戏画面有追求的FPS玩家必玩的大作。

The Way/PhysX（点击放大）

　　进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格，落在相关选项上对象会有高互动的感应。

VIDEO

　　DIRECTX 11 OPTIONS（DIRECTX 11选项），RESOLUTION（分辨率），DIRECTX，ANTIALIASING（抗锯齿），TEXTURE FILTERING（纹理过滤），GAMMA（伽玛值）。测试中我们将所有的特效都开到最高，同时打开游戏物理加速。

测试成绩：

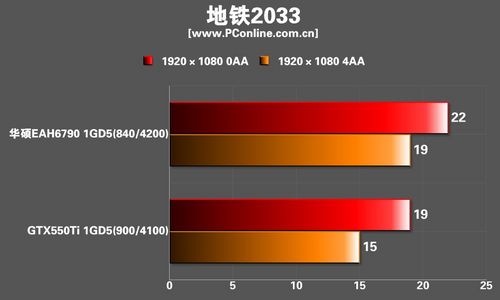

《地铁2033》测试成绩

　　在《地铁2033》测试环节，华硕EAH6790 DC/2DI2S/1GD5显卡分数依然领先GTX550Ti。但不足的是，两款显卡帧速都没有超过30fps，玩家在游戏紧张环节可能会感觉到卡。

DX11游戏《异形大战铁血战士》测试：

　　《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。

异形大战铁血战士

　　游戏中除了提供单人故事模式以外，还提供多人对战模式，可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。

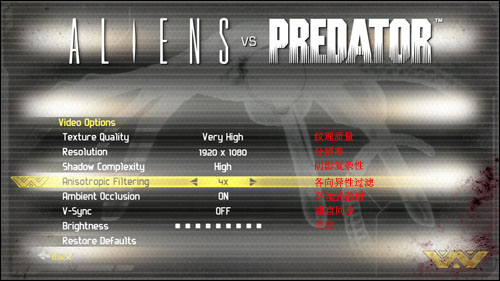

　　纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射，垂直同步的调整菜单。所谓的（环境光散射）Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。

测试成绩：

《异形大战铁血战士》测试成绩

　　在《异形大战铁血战士》这个项目测试中，华硕EAH6790 DC/2DI2S/1GD5显卡仍然保持领先优势。在4AA、1080P高画质的环境下领先幅度有4帧。

[page]

DX10游戏《孤岛危机 弹头》对比测试：

《孤岛危机》测试画面

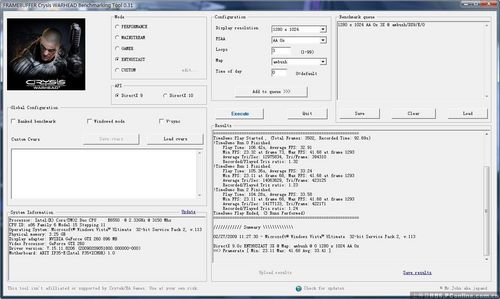

《孤岛危机 弹头》自带的测试程序

　　基于CryengineII的《孤岛危机》至今仍是公认最变态的3D游戏，玩家们还戏称为“显卡危机”，可见其对显卡性能要求之高。我们采用的是Crysis游戏自带的Benchmark进行测试。

测试成绩：

《孤岛危机：弹头》测试成绩

　　《孤岛危机：弹头》游戏对显卡要求较高，尤其贴图渲染的负荷十分明显,加上引擎带来华丽的DX9/DX10画质使得该游戏一直是较低端显卡的“杀手”。《孤岛危机：弹头》的测试中，得分仍然领先公版GTX550Ti，在0AA以及4AA的环境下都有4帧的优势。在开启AA后，A卡性能损失16%，N卡性能损失18%，抗锯齿效能基本一致。

DX9游戏《使命召唤7》对比测试

销量突破千万份：《使命召唤7：黑色行动》

　　《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。

游戏截图

　　而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤：黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。

测试成绩：

《使命召唤7》测试成绩

　　在经典的FPS游戏《使命召唤7》的测试中，华硕EAH6790 DC/2DI2S/1GD5显卡依然领先对手，不过领先幅度很小，在实际游戏中基本体验不出。

[page]

显卡温度功耗测试：

　　在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。

最新版本Furmark

满荷载测试界面

　　新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡作弊功能，提供了一个公平公正的满荷载稳定性测试环境。

测试成绩：

测试成绩

　　由于每张对比的显卡的散热做工都会有所不同，所以我们只对本次评测的显卡进行温度以及噪音的测试。我们前面说过，由于HD6790是采用HD6800系列的Barts核心屏蔽而来，核心架构方面仍然是一款较高端的产品，所以在功耗方面会稍微高一点：在待机模式下，华硕 EAH6790 DC/2DI2S/1GD5整机功耗为95W，比N卡多5W。在满载情况下，显卡平台满载功率为260W，比N卡多9瓦功率，相差并不是很大。在温度方面，得益于华硕独家的DirectCU散热方案，显卡在待机是温度仅为34度，而在furmark满载烤机的情况下也只有65度，温度控制相当出色。
　　至于噪音控制方面，显卡风扇口径比较大，显卡风扇转速比较低，但风量却比高转速单风扇有优势，而且散热覆盖更大、噪音更低。我们实测中显卡风扇位置的噪音在furmark烤机5分钟时数值为51分贝，平时使用的时候显卡基本上保持静音的环境，只有在耳朵贴近风扇时才会察觉噪音，噪音控制得也比较出色。

PConline评测室总结：

华硕 EAH6790 DC/2DI2S/1GD5  图片  评测  论坛  报价

　　华硕EAH6790 DC/2DI2S/1GD5显卡采用独家的DirectCU散热方案，3根8mm纯铜热管直接与GPU接触进行导热至大面积散热鳍片上，“超合金”特色更是威武强悍、个性鲜明，是一款非常扎实的HD6790，在千元价位上可以说是至尊之选。而且这款显卡在PCB长度、供电用料、走线布局、散热设计上的优势非常突出，而且华硕还提供3年免费保修，很适合追求品质与稳定性的中端游戏玩家。[返回频道首页]
