演绎清凉夏日:迪兰Vortex 6950/6770双雄评测
炎炎夏日，似乎玩家畅玩游戏的热情早已散热到弥漫在空气中的热浪了。眼看夏至的来临，爱机的温度越来越高，哪能不担心配件的工作稳定性呢？当然，既然租好了平台就让玩家自己说去吧。对于有购买意向的消费者来说还是要未雨绸缪，确切来说应该是，未“热”绸缪，在满足畅玩游戏要求的同时，所选择的显卡散热必须符合苛刻夏季环境的要求。
作为AMD显卡忠诚的一线大厂迪兰恒进，最近在散热技术的研发上可谓不遗余力，最近趁着这段热浪逼人的时期推出了自身最注重散热效能的Vortex系列产品，来为玩家降降温，下面就和我们一起关注吧。
迪兰恒进HD6950 2G Vortex II Edition 图片 评测 论坛 报价 网购实价
今天参与评测的产品有迪兰恒进HD6950 2G Vortex II Edition以及迪兰恒进HD6770 VORTEX XT显卡，均属于非常个性化、主打发烧玩家的游戏产品。其中迪兰恒进 HD6770 Vortex XT市面上已经有货，报价为899元。但是迪兰恒进 HD6950 Vortex XT 2G还没上市，但是整体设计与之前迪兰恒进 HD6950 酷能版一样，包括散热风道设计、PCB与颇有特色的开核BIOS等。
迪兰恒进HD6950 2G Vortex II Edition
作为迪兰恒进最近发展的重点，加上金字招牌的光芒下，Vortex产品线的散热设计可谓独树一帜，下文我们将会进行详细的介绍。作为XT后缀的产品，今天测试的两狂产品也符合了高频设计，尤其迪兰恒进 HD6950 Vortex XT 2G自带开核BIOS，能官方开核至HD6970显卡，相信让很多玩家十分兴奋。
迪兰恒进HD6770 VORTEX XT
本期测试显卡天梯指引位置如下：
在本期测试中，我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快，不断有新品上市与被淘汰，因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处，我们也真心希望广大网友能及时做出批评指正。
PConline显卡天梯图
PConline显卡产品天梯图说明：为了让网友更直观地了解评测显卡的档次，我们引入了天梯图。在显卡天梯图中，我们按产品的性能划分产品档次，段位越高产品档次越高，性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”，则说明该卡的做工性能高于同系列公版产品，若低于同段位“红点”则说明做工缩水。同段位内位置越高，产品的综合实力越强。
迪兰恒进HD6950 2G Vortex II Edition显卡能官方开核至HD6970，性能十分强悍，已经接近HD6970公版的水平，仅在显存频率上有所保留。而迪兰恒进HD6770 VORTEX XT显卡的默认频率已经达到了900/4900MHz，比公版高出一些，符合了AMD显卡传统“XT”系列的定位。
[page]
诠释大厂设计！Vortex散热设计理念解析
性能与能耗总是不可调和的矛盾，如何在上游芯片厂商提供的芯片产品一定发热功耗的情况下尽可能地提高散热效能成为了很多厂商的难题，尤其是高端产品更成为了一座难以逾越的大山。
性能顶尖的显卡，散热系统越复杂
这是主流不能超过双槽设计的散热空间限制所决定。迪兰恒进就想到风扇散热面的这一点，从而创新性地提出可想上延伸的散热风扇设计。那么这种设计有何独创之处，以及有何优点呢？
Vortex散热系统：增加对流空间从而带来更佳的风流
秘诀在于可调高度风扇，基于迪兰独有的“Whirlwind Technology（旋风技术）”——这种设计使玩家可手动调整风扇和散热片之间的高度，增加对流空间从而带来更佳的风流，提升散热能力，同时还能降低扇叶背压、减缓风扇转速，达到低噪音、高效能的双重效果，噪音低至30dB。而根据测试与公版散热器相比可将核心温度降低15℃左右。除了高度可调，风扇的转速也可调，甚至可以随意取下。
可调风扇高度设计
在HD5000系列时代发展第一代Vortex可调风扇设计后，迪兰恒进 HD6950 Vortex XT 2G显卡与迪兰恒进 HD6770 Vortex XT显卡已经发展到第二代可调设计，不仅仅高度可调，倾角角度也能任意调整。
散热器风扇倾角度也能调整
Vortex XT扇叶上有镂空设计
这种风扇角度可调节、扇叶镂空的设计当然不是噱头，而是十分注重实际环境的，具备较高的自适应性。斜向的高度更能方便了风扇带来的风流通过机箱风道正向吹向机箱外部，提升了散热效率。
[page]
迪兰恒进 HD6950 Vortex XT 2G显卡赏析：

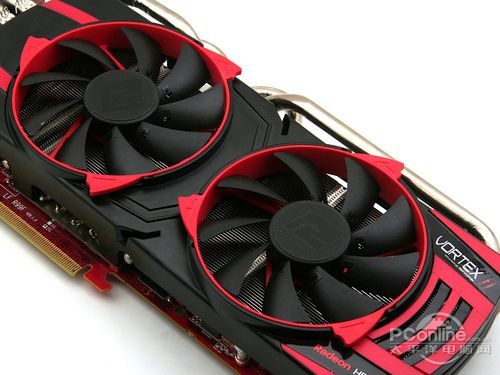

迪兰恒进 HD6950 Vortex XT 2G显卡
迪兰恒进 HD6950 Vortex XT 2G显卡采用非公版设计，长卡型符合了高端的定位，散热器采用红色黑作为主色调，显得很有动感。而两个9CM大风扇几乎占满显卡的面积，可想其散热性能不容小窥，当然也很合各个硬件DIY玩家的审美标准。
接口布局
迪兰恒进 HD6950 Vortex XT 2G显卡采用了双DVI+双DP+HDMI接口，支持四屏输出，足以满足绝大部分用户的输出需求。迪兰恒进 HD6950 Vortex XT 2G显卡的输出接口都采用了全封闭设计，再辅以一相的接口辅助供电，很好地保证了输出信号的稳定性。显卡提供了两个Crossfire接口，可支持双/三卡CF显卡并联阵列。
一键切换BIOS
迪兰恒进 HD6950 Vortex XT 2G显卡内置双重BIOS，而其中主BIOS已经是官方针对开核设计的BIOS，所以显卡默认就处于开核状态，用户使用的时候马上就能体验更高端HD6970显卡的优越性能了。而且，拥有官方的支持，显卡开核肯定更为给力、更为稳定！而备用BIOS就是公版频率的HD6950显卡BIOS，一旦开核失败，显卡恢复默认使用绝对轻松解决。
切换BIOS开关
迪兰恒进 HD6950 Vortex XT 2G显卡的散热设计同样十分给力，除了前面提到的两个可任意调节角度与高度的散热风扇外，纯铜热管、镀镍四热管与高密度散热鳍片的设计带来的精致做工让人感到惊艳。相信如此高质的设计能够控制好开核后的较高温度。
散热器设计
散热器背部做工十分精细

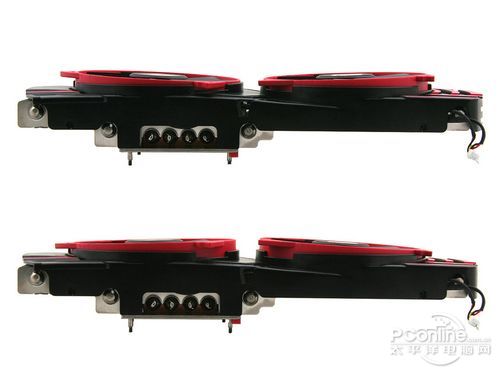

从下图可以看到，两个散热器能够任意调节角度，玩家可以根据自身需求来调节以达到最好的散热效果。
可调节角度的散热风扇
迪兰恒进 HD6950 Vortex XT 2G显卡PCB的长度与公版HD6950一致，整体上看原件排布整齐，并无明显缩水现象。迪兰恒进 HD6950 Vortex XT 2G显卡基于代号为Cayman的40mm制程的改进的VLIW4架构核心设计，相比公版HD6970显卡屏蔽了2组SIMD阵列，显卡22个SIMD阵列组成了1408个流处理单元，所以显卡可以通过一些破解手段启动起被屏蔽的流处理器，从而变成HD6970。此外，显卡还内置了32个光栅处理单元与88个纹理单元。
显卡PCB
PCB背部
显卡内置了双图形引擎，支持DirectX11、Shader Model5.0、优化细分曲面、形态抗锯齿、改进的各向异性过滤与HD3D等3D游戏技术，还支持UDVD3、AMD APP与蓝光3D等多媒体加速技术，统称为AMD Eyespeed技术。在节能技术方面，该卡还支持最新的PowerTune技术。还支持与DisplayPort 1.2a、HDMI 1.4、宽域等显示技术。8个显存颗粒组成了2048MB/256Bit的GDDR5显存，默认频率（备份Bios）为800/5000MHz(核心/显存)，而开核后频率（开核bios）为880/5000MHz（核心/显存）。
显示核心与显存颗粒
供电设计
显卡采用了6+1相分离式供电模块设计，相比公版HD6950略为逊色，不过供电部分用料相当不错，而且MOS管上覆盖了一个纯铜的散热器用以稳定显卡供电，所以显卡的供电能力依然不容小窥。另外，显卡采用了6+8pin的供电接口，公版6970一致，保证开核+超频后更稳定。
[page]
迪兰恒进 HD6770 Vortex XT显卡赏析：
事实上，HD6770其实是HD5770的型号升级版，核心本身的性能并没哟明显提升。甚至频率也与5770 Vortex版本一样，为900/4900MHz。当然，作为XT版本，迪兰恒进 HD6770 Vortex XT显卡的改进还是积极并且实用的，在提供独特的可调节散热风扇外，还增加的热管散热与供电接口。
迪兰恒进 HD6770 Vortex XT显卡
迪兰恒进 HD6770 Vortex XT显卡的接口抱愧HDMI+Display Port与双DVI接口，能满足一般家庭娱乐用户的需求。
输出接口
双交火接口与单6pin供电接口
显卡还内置了双交火接口以满足双卡高性能平台的需求。此外，该卡继承了HD5770显卡的传统依然沿用了单6pin供电。
散热器设计
显卡散热器造型颇具个性化，主体红色外观与显卡PCB融为一体。散热风扇本身可以进行伸缩，用户通过转动风扇边缘就可以适当拉出散热风扇，散热风扇从而可以增大吹风的空间，这对提升散热效果很有帮助。并且相比第一代Vortex产品增加了双热管，使得散热效果更佳。
显卡PCB
显卡PCB
我们可以看到显卡PCB的整体布局与公版差不多，但是增加了一相的供电，背部依然内置了一组的显存，整体显卡做工还是不俗的。
显示核心与显存颗粒
迪兰恒进 HD6770 Vortex XT显卡基于40nm制程工艺的RV840显示核心设计，核心内建800个流处理器单元，40个纹理单元和16个光栅处理单元，可以完美支持DirectX 11及Shader Model 4.1特效，支持PCI-E 2.0显卡规范。默认核心/显存频率为900/4900MHz，内置了128位宽的1024MB容量GDDR5显存，频率比公版的高。
显卡供电
供电方面，迪兰恒进 HD6770 Vortex XT显卡内置了3+1+1相的设计，比非XT产品多了一相辅助回路的供电。其中3相用于核心，1相用于显存，1相用于I/O供电。用料上采用了陶瓷电感，并且电容上选择了日系化工的高品质电容，用料饱满，让显卡的运行更加稳定并且让超频难度有了一定程度的降低。
[page]
显卡测试平台和方法说明： 在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。
迪兰恒进 HD6770 Vortex XT (900/4900)
公版Geforce GTX560 Ti (822/4008)
公版Geforce GTS450 1GD5 (783/3608)
NVIDIA ForceWare 275.33 FOR Windows 7 64bit
使命召唤7
DX10：
孤岛危机:弹头
3DMark Vantage
DX11：
3DMark11
Heaven Benchmark 2.5
战地：叛逆连队2
异形大战铁血战士
功耗温度测试：
GPU-Z
Furmark
迪兰恒进 HD6950 Vortex XT 2G是官方支持开核的，因此我们将显卡开核到HD6970模式进行测试，显卡频率也上升到了880/5000MHz，显卡运行的很稳定，完全可以放心使用。我们选用的对比显卡为GTX560Ti。至于HD6770显卡，对比产品则是同价位的GTS450。
在平台方面我们采用了顶级的X58+Core i7 975平台来抵消整机性能对显卡性能发挥的瓶颈影响。我们选用的测试分辨率为1920×1080 4AA与1920×1080 0AA，画质全部为高，并安装了最新版本的驱动，在3DMark 11中选择P档进行测试。
DX11理论性能测试：3DMark 11
3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。
测试截图
测试成绩：
3DMark11测试成绩
3Dmark11的测试中，迪兰恒进这两款都是高频版、个性化产品，在测试中它们显卡均各自大幅度领先N卡，性能十分强悍，强悍性价比对比之下更加显眼。
[page]
Heaven Benchmark 2.5对比测试
最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。
Heaven Benchmark 2.5
Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。
2.5版本的测试界面与前代一样
测试成绩：
Heaven Benchmark 2.5测试成绩
Heaven Benchmark 2.5的测试中，HD6950开核后的成绩稍稍领先GTX560Ti，而HD6770显卡依然较大幅度地领先GTS450。可见在曲面细分性能方面，迪兰恒进的两款显卡依然占据优势。
DX11游戏《地铁2033》测试
作为一款恐怖FPS游戏，《地铁2033》拥有次世代顶级的画面表现，精确的实时光照，高精度的体积阴影，PhysX加速效果，尤其是整体大范围烟雾尘埃刻画更是出众，营造出了一个极具渲染力的恐怖末日游戏场景；游戏中，主角与其他角色的互动性较高，任务也具有一定的自由度；武器种类虽然较少，但细节表现还是较为优秀的。总体上，《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画，绝对是一款对游戏画面有追求的FPS玩家必玩的大作。
The Way/PhysX（点击放大）
进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格，落在相关选项上对象会有高互动的感应。

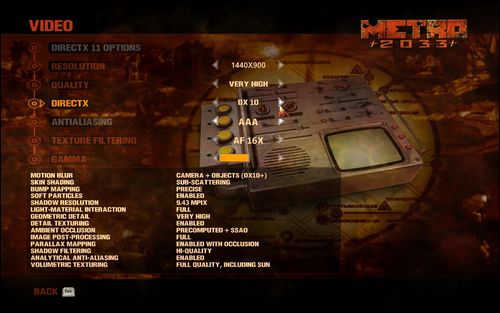

VIDEO
DIRECTX 11 OPTIONS（DIRECTX 11选项），RESOLUTION（分辨率），DIRECTX，ANTIALIASING（抗锯齿），TEXTURE FILTERING（纹理过滤），GAMMA（伽玛值）。测试中我们将所有的特效都开到最高，同时打开游戏物理加速。
测试成绩：
《地铁2033》测试成绩
《地铁2033》的测试中，从高端级别仅能取得30fps出头的成绩可以反映出该游戏对显卡要求之高。而迪兰恒进两款显卡依然在各自的对比中领先。
[page]
DX11游戏《异形大战铁血战士》测试
《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。
异形大战铁血战士
游戏中除了提供单人故事模式以外，还提供多人对战模式，可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。
纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射，垂直同步的调整菜单。所谓的（环境光散射）Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。
测试成绩：
《异形大战铁血战士》测试成绩
在这个DX11游戏的测试中，HD6950与HD6770显卡依然取得了领先，两款NVIDIA显卡各自位于其后。
DX10游戏《孤岛危机 弹头》对比测试：
《孤岛危机》测试画面
《孤岛危机 弹头》自带的测试程序
基于CryengineII的《孤岛危机》至今仍是公认最变态的3D游戏，玩家们还戏称为“显卡危机”，可见其对显卡性能要求之高。我们采用的是Crysis游戏自带的Benchmark进行测试。
测试成绩：
《孤岛危机：弹头》测试成绩
《孤岛危机：弹头》的测试中，高端与中端显卡之间的差别还是十分明显的。中端卡运行《孤岛危机》中性能出现了瓶颈，但高端显卡能够流畅通过测试。
DX9游戏《使命召唤7》对比测试
销量突破千万份：《使命召唤7：黑色行动》
《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。
游戏截图
而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤：黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。
测试成绩：
《使命召唤7》测试成绩
《使命召唤7》的测试中，各款显卡均表现流畅，而高端显卡能够实现破百。而且，迪兰恒进的两款产品均能领先对手。
[page]
显卡温度功耗测试：
在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。
最新版本Furmark

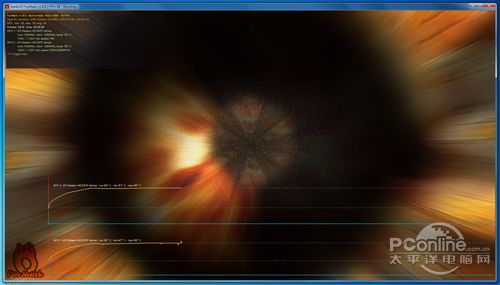

满荷载测试界面
新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡作弊功能，提供了一个公平公正的满荷载稳定性测试环境。
测试成绩：
超频测试成绩
功耗测试中，开核后的迪兰恒进 HD6950 Vortex XT 2G显卡也只有GTX560Ti的水平，但是性能是大幅度领先的，可见迪兰恒进 HD6950 Vortex XT 2G显卡依然具备很强的性能功耗比；而迪兰恒进 HD6770 Vortex XT显卡在与GTS450显卡的对比中依然出现了这种情况。至于温度控制方面，迪兰恒进 HD6950 Vortex XT 2G的双风扇与可调节散热器设计收到了比较明显的效果，在空调室温下，极端满载环境突破了80摄氏度，但是噪音还是比较温和的。而HD6770显卡的温度就显得相对较高，可能单风扇的效果也许与高端核心的双风扇相持平。
PConline评测室总结：
迪兰恒进 HD6950 Vortex XT 2G显卡
| 迪兰恒进 HD6950 Vortex XT 2G显卡优缺点点评 | |
| 优点 | 缺点 |
| 1、官方开核HD6970，性价比大幅提升 2、豪华Vortex散热器，散热效能不俗 3、显卡做工符合一贯的大厂水准 | 暂无。 |
迪兰恒进 HD6950 Vortex XT 2G显卡更带有双BIOS的设计，自带官方开核HD6970后的BIOS，使得即使是入门玩家，也让开核变得十分简易。并且开核后的性能是得到实实在在的提升的，所以迪兰恒进 HD6950 Vortex XT 2G显卡的性价比不容置疑。加上迪兰恒进 HD6950 Vortex XT 2G显卡自身良好的做工品质以及Vortex豪华散热器，使得对于DIY玩家来说，在高端领域是不二之选。
迪兰恒进 HD6770 Vortex XT显卡
| 迪兰恒进 HD6770 Vortex XT显卡优缺点点评 | |
| 优点 | 缺点 |
| 1、豪华Vortex散热器，相比前代增加了热管散热 2、显卡做工符合一贯的大厂水准 3、增加了接口数目 | 暂无。 |
迪兰恒进 HD6770 Vortex XT显卡定位于中端的产品，虽然芯片规格与HD5770大同小异，但是迪兰恒进依然求变。增加了热管散热为夏天环境保驾护航，让超频时的发热降低了瓶颈影响。同时增加了接口，满足个层次用户的需求。此外，该卡出厂后已经超频，性能不俗，并且具备二次超频的能力。加上Vortex的优良散热设计，迪兰恒进 HD6770 Vortex XT显卡适合注重品质的中端玩家选购。[返回频道首页]
