4000元游戏战神:华硕高频GTX580显卡评测

时间: 2016-04-22 12:17 来源:3dmgame.com 编辑:夕阳月下

  对于顶级游戏玩家来说,要想在游戏大作中惬意感受完美画质、流畅速度,一款性能强悍的高端显卡是必不可少的,这也是当前业界顶级显卡的价值所在。作为NVIDIA的顶级旗舰产品,GTX580自上市便备受关注,其采用第二代Fermi架构,拥有最完整的全部CUDA核心,核心发热量及功耗也得到了稳定控制,其顶级定位、极致性能,绝对是当前显卡中的“战神”级别。今天进入我们太平洋评测室的就是来自华硕旗下的个性化高频版GTX580显卡:DirectCU II ENGTX580,下面让我们一起来见识一下这款4000元顶级旗舰的极致魅力。

jh
华硕 ENGTX580 DirectCU II  图片  评测  论坛  报价  网购实价

  华硕DirectCU II ENGTX580使用非公版设计,而且这款顶级GTX580针对的,正是追求静音、追求极致性能的顶级用户,所以显卡在散热器设计、在频率上下了很大功夫。玩家第一眼看见华硕DirectCU II ENGTX580,都会为它那种威猛霸气的气势赞叹不已。

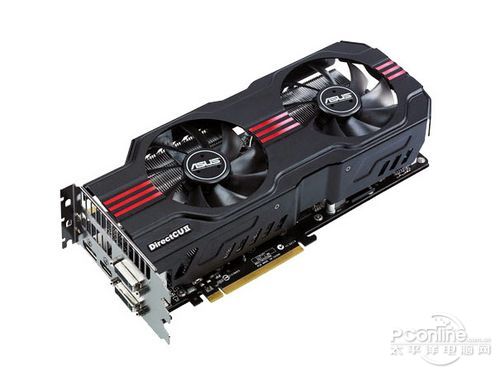

华硕DirectCU II ENGTX580显卡

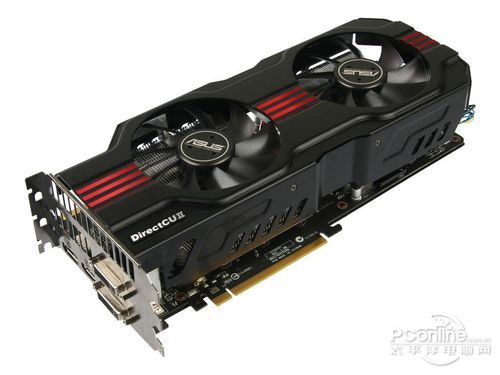

华硕DirectCU II ENGTX580显卡

本期测试显卡天梯指引位置如下:

  在本期测试中,我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快,不断有新品上市与被淘汰,因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处,我们也真心希望广大网友能及时做出批评指正。

华硕DirectCU II ENGTX580显卡

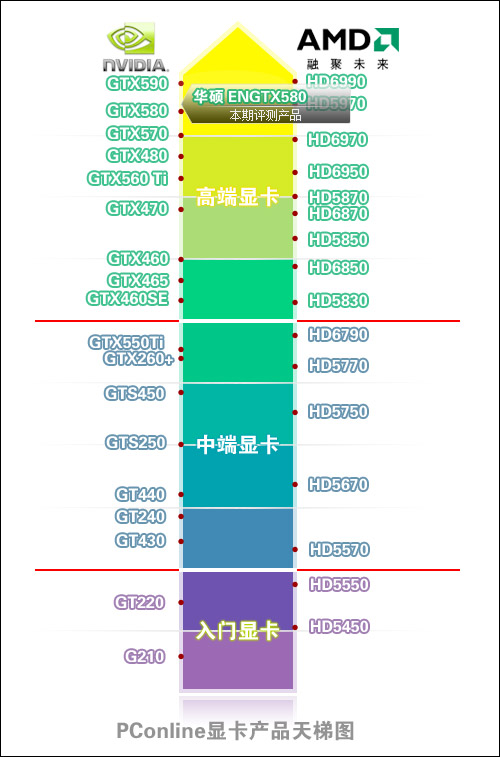

PConline显卡天梯图

PConline显卡产品天梯图说明:

  为了让网友更直观地了解评测显卡的档次,我们引入了天梯图。在显卡天梯图中,我们按产品的性能划分产品档次,段位越高产品档次越高,性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”,则说明该卡的做工性能高于同系列公版产品,若低于同段位“红点”则说明做工缩水。同段位内位置越高,产品的综合实力越强。华硕DirectCU II ENGTX580的频率比公版稍高,所以位置在公版红点之上。>>

[page]

华硕DirectCU II ENGTX580显卡外观赏析:

  作为华硕的顶级单芯显卡,这款GTX580用料可以用奢华来形容。显卡采用了华硕独家的DirectCU II架构散热器,外观上感觉比较震撼,也使显卡的整体体积显得比较庞大。显卡采用的是三插槽设计,需要占用很大的安装空间。外壳用金属来代替一般的塑料,拿在手上很有质感。

华硕DirectCU II ENGTX580显卡
华硕DirectCU II ENGTX580显卡

华硕DirectCU II ENGTX580显卡

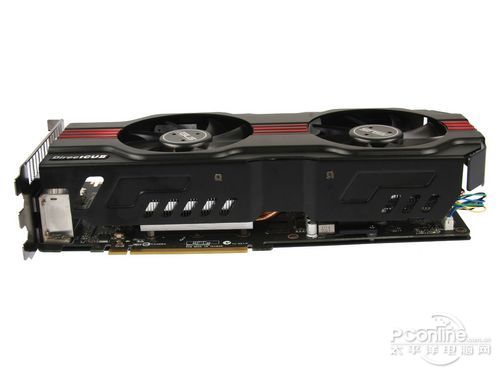

华硕DirectCU II ENGTX580显卡侧面

    显卡采用非公版PCB设计,卡身比公版更长。从侧面可以看出,显卡的体型很厚,DirectCU II散热器将整个PCB完完全全罩了起来,形成了下沉式风道,有效帮助显卡PCB板表面的元器件散热。

华硕DirectCU II ENGTX580显卡

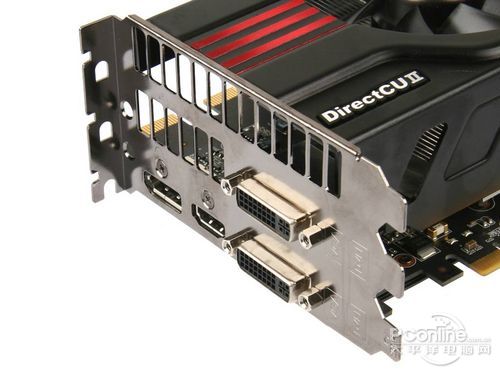

华硕DirectCU II ENGTX580显卡接口

  接口方面,显卡采用了双DVI+HDMI接口,此外华硕还为显卡配备了DisplayPort接口,对于N饭来说是个好消息,这意味着N卡也有DP接口了。DVI接口背部采用了金属防护罩设计,使显卡输出信号更稳定。

华硕DirectCU II ENGTX580显卡

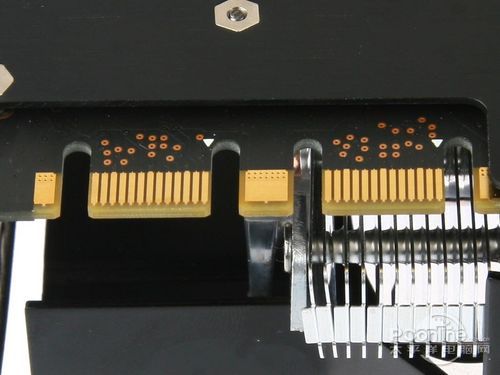

华硕DirectCU II ENGTX580显卡SLI接口

  华硕DirectCU II ENGTX580两个SLI接口,方便高端玩家组建SLI平台。但由于显卡采用的是三插槽散热设计,体积比较庞大,因此欲组建SLI的用户也要先考虑自己的主板空间。

华硕DirectCU II ENGTX580显卡

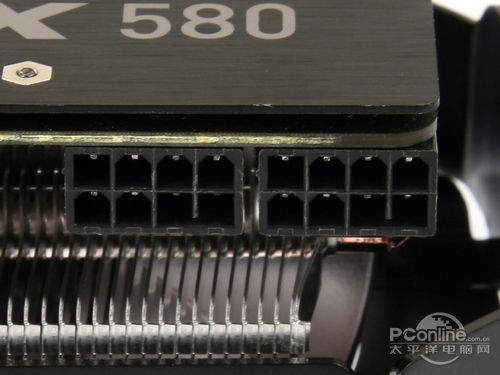

华硕DirectCU II ENGTX580显卡供电接口

  供电接口方面,显卡采用了双8pin供电方案,保证显卡稳定的运行需求。另一个有趣的细节是,华硕表示该卡将完全依靠双8pin外接供电,PCI-E接口仅用作数据传输,显卡完全不使用来自PCI-E接口的电流。这一设计是为了在极限超频情况下,避免主板供电能力成为显卡超频瓶颈。>>

[page]

华硕DirectCU II ENGTX580显卡散热器赏析及技术详解:

  显卡采用了独家的DirectCU II架构散热器,双风扇+五热管设计,纯铜热管直接与GPU芯片接触,双风扇配合封闭式导流罩,能够形成下沉式风道,帮助显卡PCB板表面的元器件散热。

华硕DirectCU II ENGTX580显卡

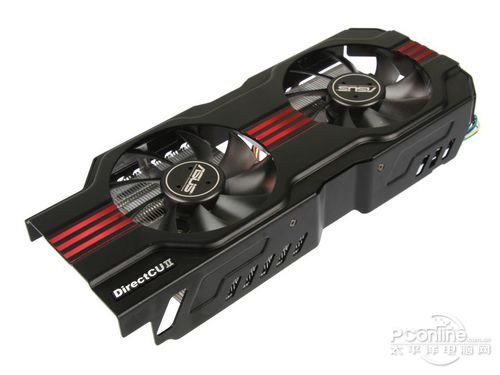

华硕DirectCU II ENGTX580显卡散热器

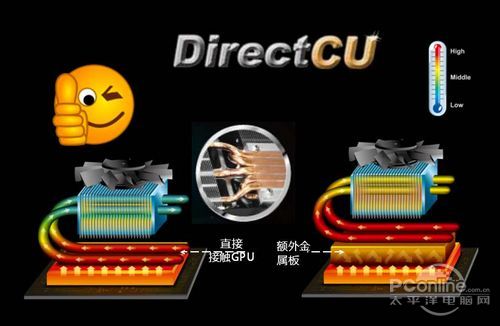

  Direct CU散热器最大的亮点就是纯铜热管直接与GPU接触进行导热,这与传统的散热设计有很大的区别。以往的散热器并不是热管直触GPU核心,而是通过一个铜质底座与GPU接触,铜虽然具备不错的导热性能,但同时也会储热,大量的热量堆积在铜底座上,再通过焊接在铜底座的热导管时并不是100%的热量都会被传递,虽然采用了铜作为散热导热介质,但是效果大打折扣。

华硕DirectCU II ENGTX580显卡
华硕DirectCU II ENGTX580显卡散热器背面

  而华硕DirectCU II ENGTX580显卡采用了“Direct CU”设计,热管直接与GPU接触,减少了以上的几个步骤,核心热量直接传递到热导管上,再由热导管传递到鳍片上,充分将核心热量排出。

华硕DirectCU II ENGTX580显卡
散热器技术详解

  在升级成为DirectCU第二代散热器后,显卡采用了双10cm防尘风扇,大尺寸风扇的好处就在于不必很快的转速也可以提供大风量,而且双风扇带来的风量更多,是公版散热器风量的6倍,足够为ENGTX580显卡散热。

华硕DirectCU II ENGTX580显卡
散热器技术详解

  另外显卡的防尘设计不仅方便用户清洁、延长使用寿命,还起到了静音的效果。更值得一提的是,DirectCU II散热器还将使用更多的热管,华硕DirectCU II ENGTX580均采用5根热管,散热效能较公版提升20%!

华硕DirectCU II ENGTX580显卡
显卡PCB

华硕DirectCU II ENGTX580显卡
显卡PCB

  显卡PCB采用非公版设计,颜色为华硕常用的黑色。长度方面比公版稍长,整张PCB元件布局比较整齐,体现了大厂风范,做工十分扎实,同时强化了供电做工,以保证核心及显存较高的供电负载。

华硕DirectCU II ENGTX580显卡

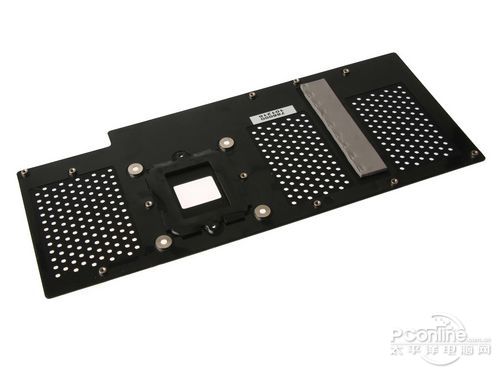

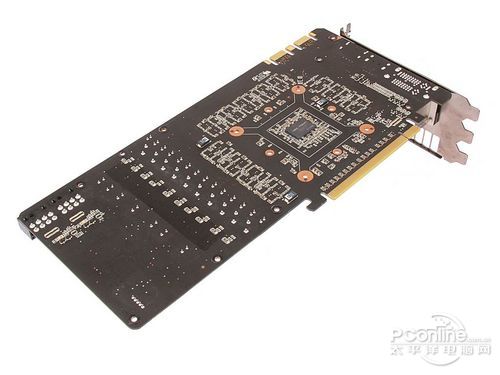

PCB背板

  另外华硕DirectCU II ENGTX580还使用PCB背板设计。背板使用金属材质,除了可以起到防止PCB变形的作用外,还对供电部分加强了散热,同时保护显卡北面元件,让显卡更耐“折腾”。


华硕DirectCU II ENGTX580 华硕DirectCU II ENGTX580
核心与显存

  华硕DirectCU II ENGTX580显卡采用了40nm工艺制程的GF110显示核心,拥有512个流处理器、128个纹理单元,当时的GTX480为64个纹理单元,而ENGTX580显卡比GTX480足足多了一倍。显卡支持NVIDIA的PhysX物理加速技术、CUDA技术以及3D Version技术,为玩家带来更多的游戏乐趣。显存方面,显卡配备了目前业界最高规格的三星0.4ns GDDR5显存颗粒,单颗规格为128MB/32bit,正面12颗共同组成1536MB/384bit的显存规格,核心频率/显存频率分别为782/4008MHz,比公版稍高。

[page]

华硕DirectCU GTX580显卡超合金技术解析:

  供电部分,华硕DirectCU II ENGTX580提供10相供电(8相核心,2相显存),比公版卡多出2相,同时每相的供电能力也比公版设计有所增强。

华硕DirectCU II ENGTX580显卡

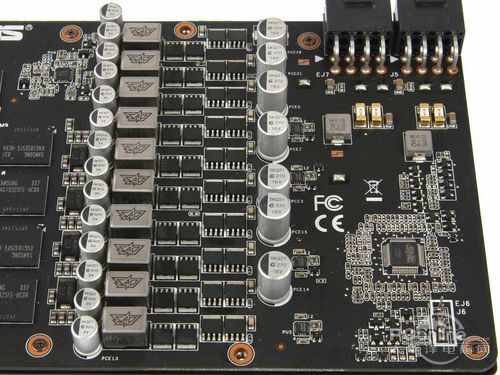

供电部分

  显卡做工上的最大亮点就是采用了S.A.P超合金供电规格,S.A.P超合金供电采用特种金属在高温高压环境中锻造出的超合金料件,能够有效提升显卡性能,降低供电模组温度,保证系统安静平稳运行,提供给用户完美的供电解决方案。

dsf

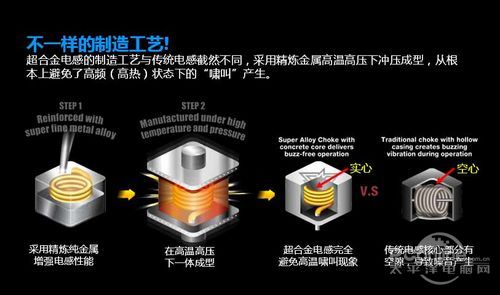

华硕DirectCU II ENGTX580显卡的超合金电感

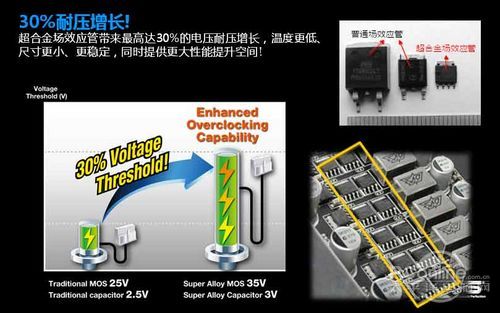

  S.A.P超合金供电包含:超合金电容、超合金电感、超合金场效应管、超合金混合动力引擎,提升显卡性能及使用寿命的同时,带来更佳的散热效果!采用超合金供电的显卡可以带来15%的性能提升、延长2.5倍的使用寿命,并且供电部分的温度降低35度,而通过超合金混合动力引擎超带来的供电智能管理,在显卡工作时实现智能调节,有效提升性能最高达15%!

dfv
华硕DirectCU II ENGTX580显卡的超合金MOS管

  除了S.A.P超合金供电外,华硕DirectCU II ENGTX580还具备超合金CAP,它也是电容的一种,造型为扁平状,一般我们可以在PCB板的背面找到它,它主要用来为GPU供电,所以其位置在PCB背板GPU核心的位置,这可电容为核心在高频下运行提供了强有力的支持,超频玩家借助它也可更容易地提升GPU核心频率。

华硕DirectCU II ENGTX580显卡

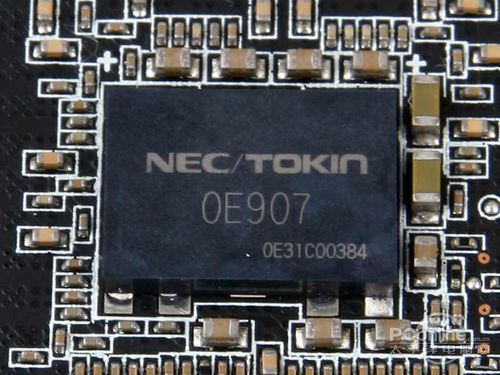

NEC TOKIN 0E907去耦电容

  此外,显卡还在PCB的GPU正背面安放了一颗NEC TOKIN 0E907去耦电容净化供电,保证了显卡供电的同时,提供了更高的品质,也有利于显卡在高频下长期稳定使用。

[page]

显卡测试平台和测试方法说明:

  在正式测试之前,先让我们一起来看看与这次评测有关的相关评测平台和评测方法。

硬件平台
CPU
Intel Core i7 975 (133×25=3.33GHz 8MB L3 Cache)
主板
微星 Big Bang XPower(X58)
内存
宇瞻 DDR3 1333 2GB×3 (8-8-8-24)
硬盘
日立 1T SATA-II 32M
显卡
华硕DirectCU II ENGTX580 (782/4008)
AMD Radeon HD 6970(880/5500MHz)
软件平台
系统软件
Windows 7 64位旗舰版+DirectX 11
驱动程序
NVIDIA ForceWare 270.51Beta FOR Windows 7 64bit
AMD 催化剂 11.4 FOR Windows 7 64bit
评测软件
DX9:
使命召唤7
孤岛危机2
DX10:
孤岛危机:弹头
生化危机5
DX11:
3DMark11
战地:叛逆连队2
尘埃2
地铁2033
异形大战铁血战士
失落的星球2
Heaven Benchmark 2.5
功耗温度测试:
GPU-Z
Furmark

  本次华硕DirectCU II ENGTX580显卡的测试,我们选用了AMD目前的单芯顶级显卡AMD Radeon HD 6970进行对比,频率为公版频率880/5500MHz。在平台方面我们采用了顶级的X58+Core i7 975平台来抵消整机性能对显卡性能发挥的瓶颈影响。我们选用的测试分辨率为1920×1080 4AA与1920×1080 0AA,画质全部为高并安装了最新的A/N卡驱动,其中N卡驱动为最新的270.61测试版,而A卡驱动为AMD官方提供的11.4版本。测试游戏画质为高。在3DMark 11中选择X档进行测试。

DX11理论性能测试:3DMark 11

3DMark 11

  3DMark 11基于Futuremark自行设计的原生DX11引擎,可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡,第一个为Basic,提供了我们最常用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式,3DMark11精简到评测环境最常用的3种,也就是我们熟悉的Entry、Performance以及Extreme,分别对应为E档、P档与X档。

3DMark 11
测试截图

测试成绩:

pc52

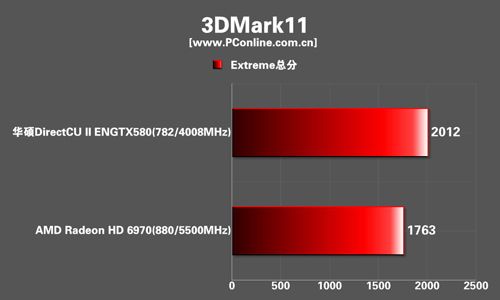

3DMark11测试成绩

  在3DMark11测试中,华硕DirectCU II ENGTX580分数较HD6970有200多分的成绩领先,领先幅度超过10%,而且要知道这是在对显卡要求最高的Extreme模式。

[page]

Heaven Benchmark 2.5对比测试:

  最近Unigine公司发布了Heaven Benchmark 2.5版,2.5版最大的最重要的变化就是增加了Professional Edition(专业版),面向企业用户、硬件评测人员和发烧友,提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版,具体规格与之前的2.1版类似。

AMD Radeon HD6990

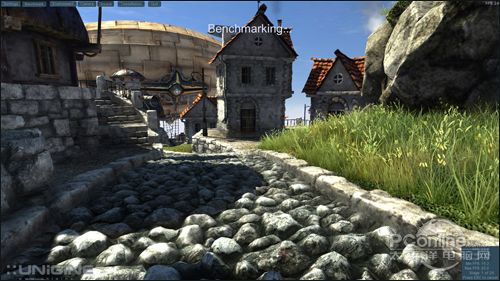

Heaven Benchmark 2.5

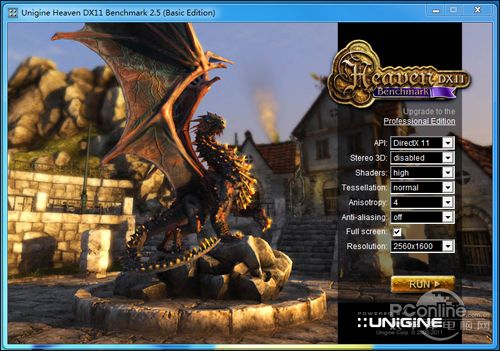

  Heaven Benchmark主要特性为:支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。

AMD Radeon HD6990
2.5版本的测试界面与前代一样

测试成绩:

pc52

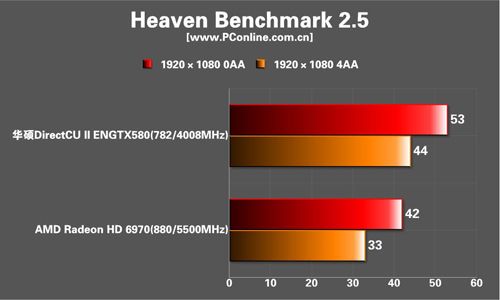

Heaven Benchmark 2.5测试成绩

  在Heaven Benchmark的测试中,我们看到华硕DirectCU II ENGTX580成绩对比HD6970依然有较大的领先,甚至在开启4AA后的成绩都比0AA的HD6970要高出2帧。

DX11游戏《异形大战铁血战士》测试:

  《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的,本次的游戏的剧情没有照搬电影的剧情,而是将舞台设定为名叫BG-386的行星,相同的是人类在该星球发现了古代金字塔,而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。

异形大战铁血战士
异形大战铁血战士

  游戏中除了提供单人故事模式以外,还提供多人对战模式,可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。

异形大战铁血战士

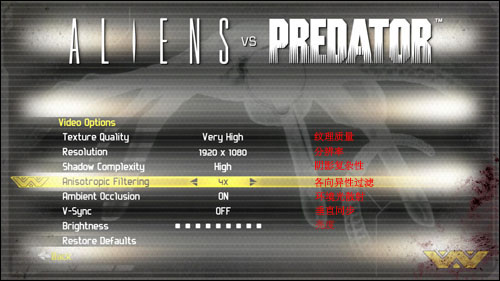

  纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射,垂直同步的调整菜单。所谓的(环境光散射)Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。

测试成绩:

pc52
《异形大战铁血战士》测试成绩

  在《异形大战铁血战士》游戏的测试中,华硕DirectCU II ENGTX580成绩比HD6970虽然继续保持领先,但领先幅度并不是很大。

[page]

DX11游戏《战地:叛逆连队2》测试:

  《战地:叛逆连队2》(Battlefield: Bad Company 2),是EA DICE开发的一款第一人称射击游戏。游戏开发商美国艺电确定 2010年3月2日为游戏Xbox 360、PS3、PC版的首发日期。该作是EA DICE开发的第9款“战地”系列作品,也是《战地:叛逆连》的直接续作,在继承前作特性的基础上,加强了多人联机载具对战和团队合作元素的设定。游戏使用加强版的寒霜引擎,加入了建筑物框架破坏和物体分块破坏的支持。

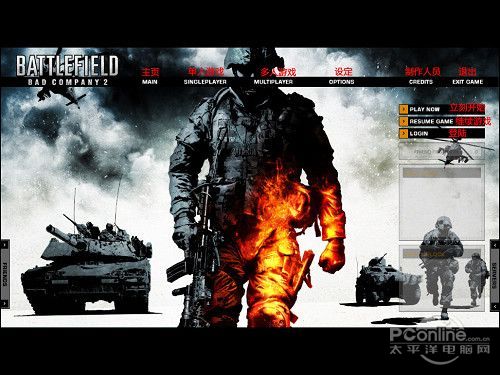

dsf
《战地:叛逆连队2》

  游戏的选项主要分为一般设置和行动设置两部分。一般选项包括了游戏控制器的选择,玩家控制的习惯,以及声音和视频的设置,多种选项堆在一个窗口虽然稍稍令人有些眼花缭乱,但是却省略了不停翻页找选项的痛苦。至于行动设置部分,则就是图中的“步行”、“载具”和“飞行”的选项。《战地:叛逆连队2》提供了多达15种。

测试成绩:

pc52

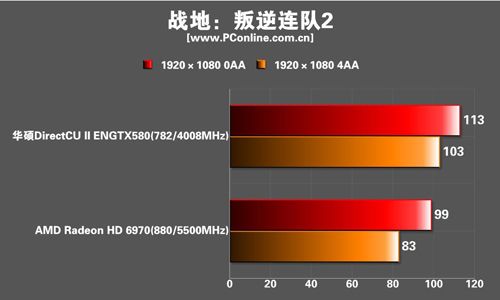

《战地:叛逆连队2》测试成绩

  在《战地:叛逆连队2》测试中,华硕DirectCU II ENGTX580成绩对比HD6970有较大幅度的领先,在开启4AA的情况下领先达到20帧,差距比较明显。

DX11游戏《失落的星球2》测试:

  游戏采用CAPCOM独自研发并进一步强化的“MT-Framework 2.0”游戏引擎,呈现比前作更为细致美丽的画面,使用该引擎的还有《鬼泣4》和《生化危机5》,并且PC版本加入了DX11特效,成为一款具备DX11性能参考价值的游戏。本次测试,我们使用了官方的Benchmark Version进行测试,结果具备很大的权威性。

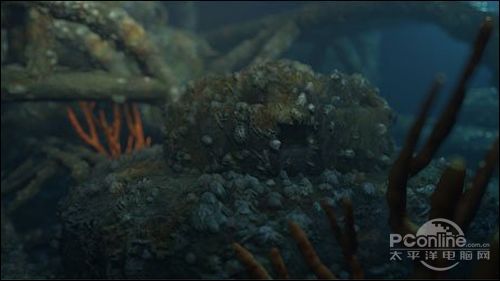

hj

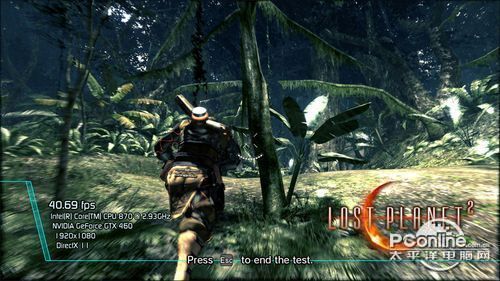

《失落的星球2》

测试成绩:

pc52

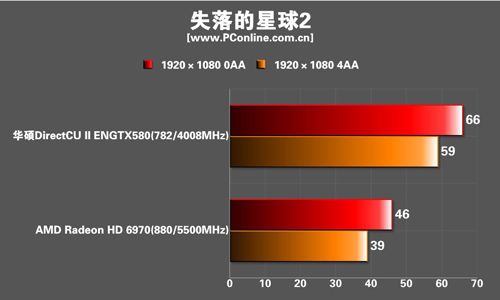

《失落的星球2》测试成绩

  在《失落的星球2》测试中,我们看到华硕DirectCU II ENGTX580成绩全面领先于HD6970,在0AA以及4AA的模式下领先幅度都达到20帧之多,差距比较大。由于该游戏对N卡优化更好,成绩正常。

[page]

DX10游戏《孤岛危机:弹头》对比评测:

  基于CryEngine II的《孤岛危机》是当年公认最变态的3D游戏,玩家们还戏称为“显卡危机”,可见其对显卡性能要求之高。我们采用的是Crysis游戏自带的Benchmark进行测试。

孤岛危机弹头
《孤岛危机:弹头》

测试成绩

pc52

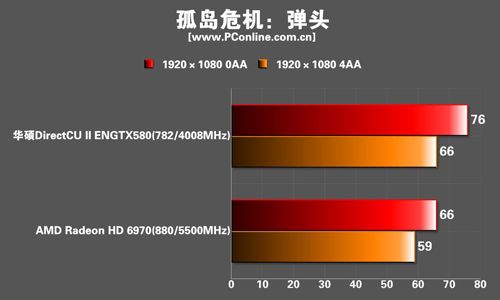

《孤岛危机:弹头》测试成绩

  在《孤岛危机:弹头》的测试中,华硕DirectCU II ENGTX580成绩依然领先于HD6970但差距不算很大。并且两者的帧数都较高,都可以达到游戏流畅运行的水平。

DX10游戏《生化危机5》测试:

  《生化危机》系列是家用游戏机上百万销量大作,现在最新作《生化危机5》已推出PC版,并支持DX10技术,使其画质再度提升。我们采用游戏自带的Fixed Benchmark进行测试,画面设置调为HIGH。
测试成绩:

zdxc
《生化危机5》,采用自带Benchmark测试

测试成绩

pc52

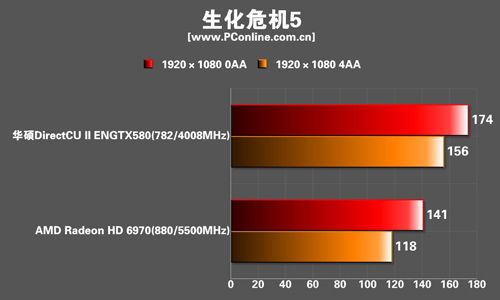

《生化危机5》测试成绩

  在《生化危机5》游戏测试中,华硕DirectCU II ENGTX580成绩对比HD6970有较大领先,甚至在开启4AA后领先0AA的HD6970有15帧之多,差距十分明显。

DX9游戏《使命召唤7》对比评测:

  《使命召唤:黑色行动》是动视FPS游戏使命召唤系列的第七部续作,由Treyarch负责开发,最新数据显示该游戏销量突破了1000万,相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期,游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织,他们将在越南战争中承担最秘密、最危险的任务。

使命召唤7
销量突破千万份:《使命召唤7:黑色行动》

使命召唤7
游戏截图

  而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员,专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤:黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。

测试成绩:

pc52

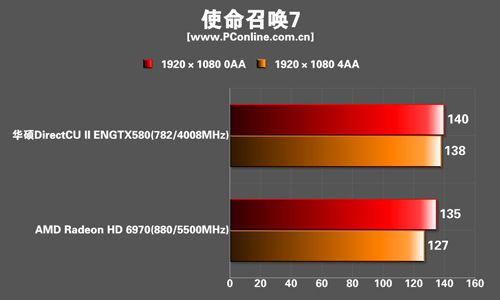

《使命召唤7》测试成绩

  在《使命召唤7》的测试中,华硕DirectCU II ENGTX580依然领先于HD6970,但差距并不是很大。在这款DX9游戏中,两款显卡都取得了很高的帧速,看来DX9架构已很难对这些显卡形成挑战。

[page]

显卡温度功耗测试:

  在测试之前需要说明的一点是,由于我们无法测试单张显卡的独立功耗,因此在测试中所有的功耗成绩均为整机功耗,测试频率均为默认频率。我们采用严厉的FurMark进行烤机,5分钟后记录核心满载时的温度;然后待机5分钟,在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗,测试环境保持在室温25摄氏度。对比的显卡为公版。

AMD Radeon HD6990

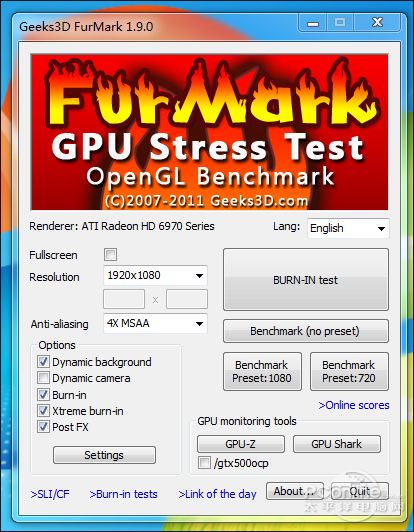

采用了最新版本Furmark

AMD Radeon HD6990

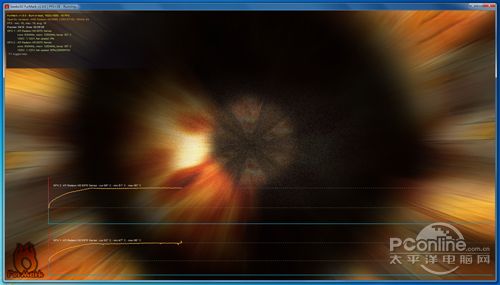

满荷载测试界面

  新版本的Furmark直接支持多卡互联,不需额外运行多卡版本的应用程序。并且新版软件加入了防GTX500系列显卡进入“节能模式”的功能,提供了一个更公平公正的满荷载稳定性测试环境。

测试成绩:

pc52

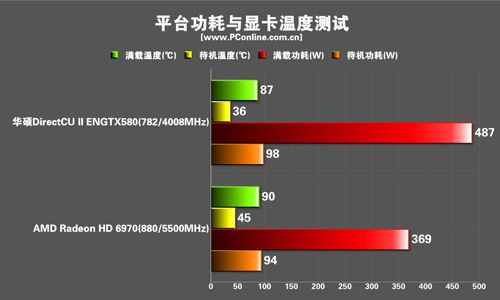

温度功耗测试成绩

  我们关闭软件的“功耗保护”功能,以测出真实的显卡功耗和温度。在测试中我们可以发现,华硕DirectCU II ENGTX580的待机温度只有36度,满载温度也只有87度,这相对于一张GTX580芯片的显卡来说,温度控制已是十分的出色。这也是得益于华硕独家的DirectCU II双风扇5热管散热器。在功耗方面,华硕DirectCU II ENGTX580的待机功耗为98W,比HD6970稍高,两者待机功耗都较为出色。而在满载功耗方面,华硕DirectCU II ENGTX580达到了惊人的487W,比HD6970的满载功耗足足多出了118W,看来GTX580的满载功耗仍然较大。

  另外我们发现华硕DirectCU II ENGTX580在噪音控制方面还是很不错的,显卡在达到最高温度87摄氏度时风扇转速依然控制在2000转以下,此时的噪音为62分贝,平时使用的时候基本上保持静音的环境,只有在耳朵贴近风扇时才会察觉噪音。

PConline评测室总结:

华硕DirectCU II ENGTX580显卡
华硕 ENGTX580 DirectCU II  图片  评测  论坛  报价  网购实价

  作为单芯的最高级别产品,华硕DirectCU II ENGTX580显卡用料奢华,超合金供电设计能够保证显卡的稳定运行,独家的DirectCU II散热方案使显卡能够保持在87摄氏度的较低满载温度,同时也提供了不俗的静音效果。最值得N饭称赞的要数DP口的加入,照顾了一些玩家的使用需求。

  性能方面,华硕DirectCU II ENGTX580全面领先于HD6970,目标直指全球最强单芯显卡之王。缺点方面,显卡厚度过大以及功耗过大都会造成玩家一定的不便。显卡提供三年质保,适合于追求显卡品质散热与静音使用环境以及顶级游戏性能的高级玩家。[返回频道首页]

华硕DirectCU II ENGTX580显卡优缺点点评
优点
缺点
1、用料奢华,独家DirectCU II散热器,加入DP口,三年质保;
2、温度、噪音等控制出色。
1、显卡厚度过大,功耗也比较高。
