默电1GHz？盈通6850游戏高手超频测试

　　显卡市场白热化的竞争，造就了新品源源不断地推出。即使是同一型号，有些厂商也不惜成本把它做成同级别最高性能的产品。今天，我们评测室为大家带来的是隶属于高端设计的盈通游戏高手系列的产品：盈通 R6850-1024GD5游戏高手。极致的用料使人第一眼看见就会觉得震撼，大有一种同级王者的气势，盈通 R6850-1024GD5游戏高手是否真的是同级最强？下面我们就一起见证该卡的超频性能以及游戏效果。

　　 盈通为了用游戏高手系列显卡来塑造自己的品牌可谓是下足功夫：不惜成本的用料、全新优化的设计、强悍犀利的散热。可以看出游戏高手系列的设计做工具备了叫板顶级大厂的实力。

盈通 R6850-1024GD5游戏高手  图片  评测  论坛  报价  网购实价

本期测试显卡天梯指引位置如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

显卡天梯

　　PConline显卡产品天梯图说明：盈通 R6850-1024GD5游戏高手显卡的默认频率为875/4400MHz(核心/显存频率)，公版的是775/4000MHz(核心/显存频率)，默认频率设定不算高，但是超频性能才是体现盈通 R6850-1024GD5游戏高手显卡强大的地方，今天我们就是对盈通 R6850-1024GD5游戏高手显卡进行超频评测，看看盈通 R6850-1024GD5游戏高手是否能充分利用超强的用料来突破HD6850显卡驱动超频950MHz的限制超到更高的频率，是否能最大限度地挖掘HD6850这个Barts架构的潜力。

[page]

盈通 R6850-1024GD5游戏高手外观赏析

　　相信大家第一眼看到盈通 R6850-1024GD5游戏高手都会有一种震撼的感觉。强悍的AC三风扇散热器使它的长度比正常的6850超出一大截，从外观上看显卡足以让人感受到强悍的散热效果。

盈通 R6850-1024GD5游戏高手  图片  评测  论坛  报价  网购实价

显卡接口部分

　　接口部分，盈通 R6850-1024GD5游戏高手显卡采用了双DVI、HDMI、双Mini-DisplayPort五接口设计，支持DisplayPort 1.2+HDMI 1.4标准，通过AMD主打的宽域技术可以实现高达6屏的输出。

显示接口输出部分的电磁防护设计

　　盈通 R6850-1024GD5游戏高手显卡的接口部分全部采用了完整的低通滤波输出电路，全屏蔽接口设计，保障显示信号输出的纯净及稳定。

交火接口部分

　　盈通 R6850-1024GD5游戏高手显卡提供了一个交火接口，支持组建双卡交火的平台。

双6pin供电接口

　　供电方面，盈通 R6850-1024GD5游戏高手显卡内置了双6pin的外接供电设计，比公版的多一个6pin接口，能够为超频提供稳定的供电环境，相比主流的单6pin的6850显卡的超频的性能更加出色。

AC三风扇散热器

AC三风扇散热器

　　散热部分，为了使显卡在超频环境下的温度得到有效控制，盈通采用了拥有“地球最强显卡风冷散热器”美称的Arctic Cooling三风扇散热器。散热器采用纯铜底座5条6mm热管设计，核心产生的热量能够迅速传导到84片散热鳍片上，再加上3颗92mm风扇产生的超大风量，使显卡核心产生的热量能迅速排到空气中。需要注意的是，通用设计的散热器只保留了核心散热部分的螺丝固定点，所以散热器的显卡供电部分并没有独立的螺丝固定点，并且盈通 R6850-1024GD5游戏高手显卡并没有为散热器的重量进行末端部分的承托设计，所以散热器的末端会出现一定的下垂，不过对散热效果影响不大。

风扇的4pin供电接口

　　盈通 R6850-1024GD5游戏高手显卡的AC三风扇散热器采用了4pin接口供电，3颗风扇均具备PWM智能温控功能，因此风扇转速范围在900-2000RPM。那么具体风扇噪音表现如何呢？后面的噪音测试环节就能体现。

散热器的厚度

　　另外，不得不提的是由于AC三风扇在厚度控制的天生不足，导致显卡插到主板时会占据额外2条PCI-E插槽的空间，所以想玩交火的玩家要考虑到PCI-E间距的问题。

显卡PCB

　　PCB部分，盈通游戏高手R6850完全采用了非公版设计方案，颜色为游戏高手系列惯用的深蓝色，核心下方的“游戏高手”字样也标明了这张显卡的身份。这块PCB可是经过盈通精心设计并不吝成本打造的，长度上超过公版HD6850不少。从原料布局上来看也非常饱满，整体显得非常有档次，并特别采用有源晶振设计方案，频率精度比无源晶振更高，时钟信号更准确。毫不夸张地说，盈通 R6850-1024GD5游戏高手显卡的PCB每一个细节都是亮点。无论PCB长度、做工细节、还是用料出处、抑或特色功能，都远远超越了同级的HD6850显卡。

核心和显存

　　盈通 R6850-1024GD5游戏高手显卡显卡基于代号为Barts Pro的40mm制程核心设计，内置960个流处理单元与32个光栅处理单元。显卡支持DirectX11、ShaderModel5.0、OpenCL、优化细分曲面、形态抗锯齿、改进的各向异性过滤与HD3D等3D游戏技术，还支持支持AMD Eyespeed技术；AMD宽域多屏显示技术、AMD EyeSpeed视觉加速技术、AMD加速并行处理(APP)技术。

　　显存采用了海力士GDDR5 0.4ns显存颗粒，单颗规格为128MB/32bit，正面八颗共同组成1GB/256-bit的显存规格，默认频率为875/4400MHz，比公版高。但这肯定不是盈通 R6850-1024GD5游戏高手的真正实力，后面我们会见识到它的超强的超频潜能。

显卡供电部分

　　供电部分，显卡采用了顶级的8+1+1供电设计方式，核心供电电路当中，这款显卡全面采用了坦电容设计，固态电容适用于辅助供电，其中核心供电部分集中在PCB右侧，而一相显存以及一相I/O则集中在PCB左侧。

背部供电，采用了高精度PWM芯片

去耦电容

　　显卡背部，核心供电首次采用UPIuP6218AM真8相高精度PWM芯片，这颗芯片普遍用于两千元级别顶级主板上，支持最新的英特尔VRM11.1。每相供电采用了外置Driver式驱动，每颗uP6202芯片独立驱动2相供电，相比传统内置设计温度更低，驱动更精确。这有效的为超频时提供更加稳定的供电。此外盈通 R6850-1024GD5游戏高手还配备了Proadlizer去耦电容，保证了显卡供电的同时，提供了更高的品质，也有利于显卡在高频下长期稳定使用。

[page]

盈通 R6850-1024GD5游戏高手硬检功能介绍

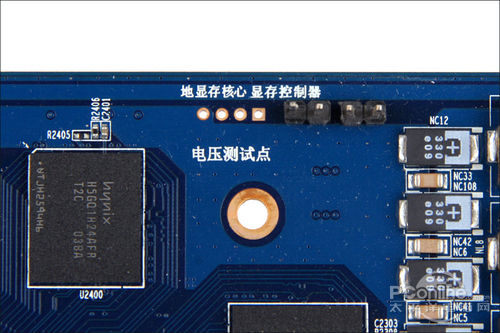

电压测试点

温度检测点

　　我们发现在盈通 R6850-1024GD5游戏高手显卡上，不仅提供检测电压功能，还增加了检测手动检测温度的功能，可谓将DIY精神发挥到极致。其中增加的温度测量点利用预埋热敏电阻精确测量预设区域温度。并且盈通特别设计了汉化版本的电压测量点，方便中国DIY玩家的使用。

　　另外盈通 R6850-1024GD5游戏高手显卡的PCB背部的一个小工具还提供了四相电压调节功能。设计原理有点像主板的超频模式转换，四种电压设置可通过拨动不同的开关轻松调整。

四相电压调整开关

　　拨片1在“1位置”，拨片2在“2位置”，（两个拨片都在底部），此时显卡核心电压为1.175V，如上图。

　　拨片1在“ON位置”，拨片2在“2位置”。（拨片1拨上去），此时电压为1.2V。

　　拨片1在“1位置”，拨片2在“ON位置”（拨片2拨上去），此时电压为1.225V。

　　拨片1在“ON位置”，拨片2在“ON位置”（两个拨片全部拨上去），此时电压为1.25V。

　　通过精确的硬件电压调整，超频玩家能够准确地进行加压超频，加上显卡自身超强的用料与做工水准，此时盈通 R6850-1024GD5游戏高手显卡突破1GHz核心频率也是轻而易举的事。

[page]

盈通游戏高手R6850超频测试

　　为了挖掘盈通 R6850-1024GD5游戏高手显卡的最大超频，我们利用了显卡超频常用的ATI Tray Tool 软件来对盈通 R6850-1024GD5游戏高手进行超频，以便突破850MHz的频率限制，最大限度的挖掘显卡的潜能。

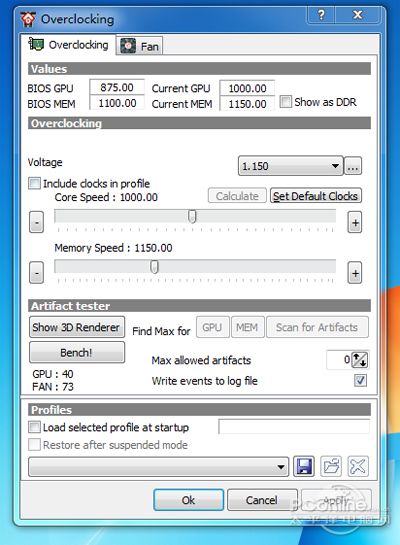

超频软件

　　在这次超频测试中，我们在保证使用稳定的前提下进行超频，毕竟长期稳定才是超频成功的前提，而且对于游戏玩家爱来说超频就是为了在显卡稳定的前提下得到更强的显卡性能以及更好的游戏体验，而不是单纯的超频跑分。

超频测试

　　针对盈通 R6850-1024GD5游戏高手显卡的超强做工，我们在默认电压1.15V的前提下能够将显卡超频至1000MHz/4600MHz的核心/显存超高频率，超频过程十分顺利顺利，不加压的情况下超到1GHz竟然没有出现不稳定的状况，让人对盈通 R6850-1024GD5游戏高手显卡的超频潜能感到震撼。在超频后顺利通过了3DMark11 performance模式的高强度渲染测试，证明超频已经成功，并且我们还在下面还对超频到1G/4600MHz的频率下进行游戏测试对比。

并不是每一张都能直上1GHz

　　不过需要说明的是，受到个别显卡体质的影响，我们并不能保证每一张盈通 R6850-1024GD5游戏高手显卡都能顺利超频到1GHz的核心频率。比如部分产品在非加压情况下能超到980MHz左右，超频到1GHz时会出现花屏现象。所以选购一张能超频到1GHz的盈通 R6850-1024GD5游戏高手显卡还是挺靠运气的。

[page]

显卡测试平台和方法说明

　　众所周知，HD6850显卡的对手为GTX460，因此这次评测中我们选择了GTX460中更高规格的1GB版本进行对比。

　　在平台方面我们采用了顶级的AMD Phenom II X6 1090T＋890FX平台来抵消整机性能对显卡性能发挥的瓶颈影响。针对千元级定位的显卡测试我们选用的测试分辨率为顶级的1920×1080 4AA与1920×1080 0AA，画质全部为高并安装了最新的A/N卡驱动。在3DMark 11中选择P档进行测试。

3D理论性能测试：3DMark 11

　　经过一段插曲后，3DMark 11终于在无数的目光下横空出世。顾名思义，3DMark 11最大的卖点就是使用原生DirectX 11引擎，在测试场景中应用了包括Tessellation曲面细分、Compute Shader以及多线程在内的大量DX11新特性。

3DMark11

　　3DMark 11包含了演示模式与基准测试模式，演示模式包含了深海（Deep Sea）和神庙（High Temple）两大测试场景，画面效果堪比CG电影。基准测试包含四个图形测试项目，一项物理测试和一组综合性测试，并提供了Demo演示模式。该测试程序使用了Bullet物理引擎，支持新的在线服务，并在原有英文支持的基础上，加入了德语、芬兰语以及简繁体中文的原生支持。

测试场景截图

测试成绩

　　3DMark 11的测试中，盈通 R6850-1024GD5游戏高手显卡在875/4400MHz(核心/显存频率)的频率时总分相比GTX460 1GB就有较大的领先。超到1G/4600MHz(核心/显存频率)后的领先幅度更是高达39%，超频效果显而易见。

[page]

DX9游戏《使命召唤》对比评测

　　《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。

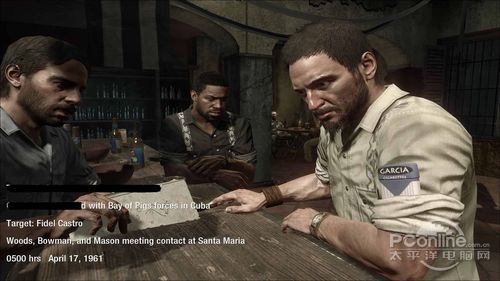

游戏截图

　　而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤：黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。

测试成绩

　　可以看到盈通 R6850-1024GD5游戏高手在这款经典的FPS游戏中全面领先于GTX460。在1G/4600MHz的频率，0AA情况下盈通 R6850-1024GD5游戏高手领先对手甚至高达28.7%，差距比较明显。

DX10游戏《孤岛危机 弹头》对比评测

《孤岛危机：弹头》

《孤岛危机 弹头》自带的测试程序

　　基于CryengineII的《孤岛危机：弹头》作为《孤岛危机》唯一的资料片，依然属于DX10时代最变态的游戏，玩家们还戏称为“显卡危机”，可见其对显卡性能要求之高。我们采用的是《孤岛危机：弹头》游戏自带的Benchmark进行测试。

测试成绩

　　《孤岛危机：弹头》游戏对显卡要求较高，尤其贴图渲染的负荷十分明显。不过盈通 R6850-1024GD5游戏高手与GTX460都能取得比较流畅的成绩，而且盈通 R6850-1024GD5游戏高手显卡凭借贴图渲染上的优势取得了领先。甚至在875/4400MHz(核心/显存频率)的频率，4AA的成绩都要高于GTX460的0AA的成绩，超频对这个游戏的成绩提高还是很明显的。

[page]

Heaven Benchmark 2.5对比测试

　　最近Unigine公司发布了Heaven Benchmark 2.5版，2.5版最大的最重要的变化就是增加了Professional Edition(专业版)，面向企业用户、硬件评测人员和发烧友，提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版，具体规格与之前的2.1版类似。

Heaven Benchmark 2.5

　　Heaven Benchmark主要特性为：支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。

2.5版本的测试界面与前代一样

测试成绩：

Heaven Benchmark 2.5测试成绩

　　在Heaven Benchmark 2.5的测试中，盈通 R6850-1024GD5游戏高手在875/4400MHz(核心/显存频率)的情况下成绩都比GTX460高一点点，在1000/4400MHz(核心/显存频率)成绩比默认提升并不是很明显。

DX11游戏《尘埃2》对比测试

　　在前作《尘埃》大获成功之后，这款与已故赛车手科林麦克雷合作的拥有十年发展历史的游戏又出新作——《尘埃2》在越野赛表现形式的多样性方面展开了探索。

尘埃2

　　该游戏的一大特色是将当代越野赛的一些真实事件记录在册，给玩家带来无数的变化，更有真实世界环境挑战的体验。世界巡游赛让玩家在富有侵略性的赛事中角逐，同时玩家还能在非常特别的新地点参与单人赛事，这些新地点包括峡谷赛事、丛林小径以及城市竞技场环境等等。

游戏自带Benchmark Test

测试成绩

　　DX11游戏《尘埃2》的测试中，在875/4400MHz(核心/显存频率)的情况下，默认的GTX460稍微领先于盈通 R6850-1024GD5游戏高手。但是1G/4400MHz(核心/显存频率)的频率下盈通 R6850-1024GD5游戏高手反败为胜领先于对手。超频成绩还是比较明显的。

[page]

DX11《战地：叛逆连队2》游戏对比测试

　　《战地：叛逆连队2》（Battlefield: Bad Company 2），是EA DICE开发的一款第一人称射击游戏。该作是EA DICE开发的第9款“战地”系列作品，也是《战地：叛逆连队》的直接续作，在继承前作特性的基础上，加强了多人联机载具对战和团队合作元素的设定。游戏使用加强版的寒霜引擎，加入了建筑物框架破坏和物体分块破坏的支持。

设置（点击查看大图）

　　游戏的选项主要分为一般设置和行动设置两部分。一般选项包括了游戏控制器的选择，玩家控制的习惯，以及声音和视频的设置，多种选项堆在一个窗口虽然稍稍令人有些眼花缭乱，但是却省略了不停翻页找选项的痛苦。至于行动设置部分，则就是图中的“步行”、“载具”和“飞行”的选项。《战地：叛逆连队2》提供了多达15种。

测试成绩

　　我们采用了Fraps记录《战地：叛逆连队2》第一个场景过场画面的帧数来对比各款显卡的成绩，可以看出盈通 R6850-1024GD5游戏高手显卡的测试成绩在875/4400MHz(核心/显存频率)的频率时就已经超过了GTX460，超到1G/4600MHz(核心/显存)更是领先超过20帧。

[page]

PConline评测室总结

　　盈通 R6850-1024GD5游戏高手无论是从性能、散热、设计、超频等多个方面都有可圈可点之处，8+1+1相超强供电以及Proadlizer去耦电容，AC三风扇的配备以及各项特色功能足以让超频玩家们蠢蠢欲动。本次测试的显卡能够默电上到1GHz频率，不过这个还是比较讲究显卡体质的。不足方面，三风扇的厚度及长度容易与机箱出现兼容性问题，散热器缺少支承会容易出现下垂。这些小问题都可能在玩家使用过程中造成不便。总的来说，盈通 R6850-1024GD5游戏高手显卡优点远远大于不足，推荐超频玩家与对散热要求较高的玩家选购。

显卡功耗温度与噪音测试

　　在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在空调室温24摄氏度。对比的GTX460显卡为公版。

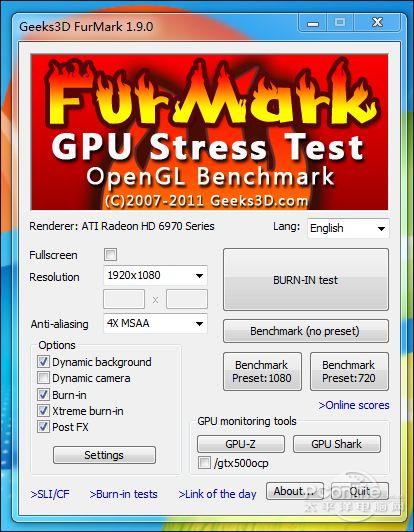

Furmark

测试成绩

温度与功耗

　　从图表中可以看出，盈通 R6850-1024GD5游戏高手待机功耗控制在超频至875/4400MHz(核心/显存频率)后比GTX460高出11W，而超频至1000/4600MHz(核心/显存)后，更是高出了27W。但是在满载功耗中，令我们惊讶的是盈通 R6850-1024GD5游戏高手在超频至1000/4600MHz(核心/显存)后满载功耗竟然还比GTX460的低，这说明6850核心的Barts架构在满载功耗上控制得还是比较出色。

　　待机温度上，GTX460由于待机功耗控制得比较好，发热量相对较少，所以待机温度会低一点。但是在满载的情况下，相对于盈通 R6850-1024GD5游戏高手的52度低温GTX460就显得望尘莫及了。在超频至1000/4600MHz(核心/显存)后，R6850-1024GD5游戏高手仍能保持57度的低温，这也是得益于强悍的AC三风扇五热管散热器。

　　在噪音测试中，我们采用严厉的FurMark进行烤机，5分钟后对噪音进行测试。经过实测，在1G/4600MHz(核心/显存)满载环境下盈通R6850-1024GD5游戏高手噪音只有62分贝，这应该归功于PWM智能温控功能。看来这个三风扇散热器不仅具备强悍的散热能力，静音也是该散热器的最大特征。
