早在GTX550Ti发布之前,坊间已经传出AMD将会推出历久不衰的HD5700产品线接班人HD6700系列的消息。但是GTX550Ti显卡上市初期的高价策略反而造就了HD5770显卡在玩家群体中的进一步认可,同时让玩家担心HD6700系列新品会否因为竞争对手GTX550Ti的不给力而搁置。不过这个担心是多余的,AMD新一代千元价位新贵HD6790终于在HD5700上市一年半后终于浮出水面,剑指GTX550Ti与GTX460。
-----------------------------------------------------------------------------
如果您关注其他千元显卡,请点击下面的链接:
帝国反击战!NV千元王者GTX550Ti首测
http://diy.pconline.com.cn/graphics/reviews/1103/2358801.html
GTX460腹背受敌!DX11新显卡HD6800首测
http://diy.pconline.com.cn/graphics/reviews/1010/2245645.html
-----------------------------------------------------------------------------
AMD与NVIDIA的新品上市很有一种针锋相对的味道,当AMD发布了双芯卡皇HD6990后,在顶级显卡市场承受巨大压力的NVIDIA将GTX590立即上位以应对竞争。而NVIDIA的GTX550Ti推出后,虽然性价比一直被玩家所不齿,但刚好卡在AMD在999元的市场空白。
当然,这个空白的意思是NVIDIA的GTX550Ti姗姗来迟使得为AMD的新品调试留下了许多时间。实际上AMD的999元价位产品早已蓄势待发,以应对GTX550Ti了,那就是HD6790。
AMD Radeon HD 6790 图片 评测 论坛 报价
实际上,HD6790显卡并不是基于什么新架构,甚至可以说AMD在“偷懒”,但是这个“偷懒”也让人期待的。因为HD6790的核心沿用了更高端的HD6800系列Barts架构,当然SP单元会进行屏蔽,在HD6850的基础上屏蔽一组,为800个,这与HD5770一样,但架构更加先进。此外,HD6790显卡更让人期待的就是采用了256位宽的显存,这与HD6800系列一致,是HD5770的2倍,强大的显存带宽参数让同价的GTX550Ti的128位宽汗颜。
AMD DX11中高端级别显卡参数一览 | |||||
显示卡 | HD 6870 | HD 6850 | HD 6790 | HD 5770 | HD 5750 |
核心代码 | Barts XT | Barts Pro | Barts LE | Juniper XT | Juniper Pro |
制造工艺 | 40 nm | 40 nm | 40 nm | 40 nm | 40 nm |
流处理器 | 1120 | 960 | 800 | 800 | 720 |
核心频率 | 900 MHz | 775 MHz | 840 MHz | 850 MHz | 700 MHz |
Shader频率 | 900 MHz | 775 MHz | 840 MHz | 850 MHz | 700 MHz |
显存类型 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
显存频率 | 4200 MHz | 4000 MHz | 4200 MHz | 4800 MHz | 4600 MHz |
显存容量 | 1024 MB | 1024 MB | 1024 MB | 1024 MB/ 512 MB | 1024 MB/ 512MB |
显存位宽 | 256-bit | 256-bit | 256-bit | 128-bit | 128-bit |
显卡供电 | 6 pin+6 pin | 6 pin | 6 pin/ 6 pin+6 pin | 6 pin | 6 pin |
参考均价 | 1599 元 | 1299 元 | 999~1099 元 | 799元/1G 699元/512MB | 599元/512MB |
NVIDIA DX11中高端级别显卡参数一览 | |||||
显示卡 | GTX 560 Ti | GTX 460 1GB | GTX 460 768MB | GTX 550 Ti | GTS 450 |
核心代码 | GF114 | GF104 | GF104 | GF116 | GF106 |
制造工艺 | 40 nm | 40 nm | 40 nm | 40 nm | 40 nm |
CUDA核心 | 384 | 336 | 336 | 192 | 192 |
核心频率 | 822 MHz | 675 MHz | 675 MHz | 900 MHz | 783 MHz |
Shader频率 | 1645 MHz | 1350 MHz | 1350 MHz | 1800 MHz | 1566 MHz |
显存频率 | 4008 MHz | 3600 MHz | 3600 MHz | 4100 MHz | 3608 MHz |
显存类型 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
显存容量 | 1024 MB | 1024 MB | 768 MB | 1024 MB | 1024MB/512MB |
显存位宽 | 256-bit | 256-bit | 192-bit | 192-bit | 128-bit |
显卡供电 | 6 pin+6 pin | 6 pin+6 pin | 6 pin+6 pin | 6 pin | 6 pin |
参考均价 | 1999 元 | 1399元 | 999 元 | 899~1099 元 | 799 元/1G 699 元/512MB |
从我们收到的第一款AMD原厂HD6790显卡可以看到,双6pin设计、高端专属的封闭式涡轮散热方案与PCB设计布局让我们肯定这是HD6870公版显卡,但是内部采用了Barts LE的核心。从HD6870显卡的报价可知,这种HD6790显卡的成本肯定居高不下,难以实现999~1099元的上市报价,所以我们相信在上市后HD6790显卡会更多地以非公版的版本出现。
部分品牌HD6790显卡
本期测试显卡天梯指引位置如下:
在本期测试中,我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。
PConline显卡产品天梯图说明:为了让网友更直观地了解评测显卡的档次,我们引入了天梯图。在显卡天梯图中,我们按产品的性能划分产品档次,段位越高产品档次越高,性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”,则说明该卡的做工性能高于同系列公版产品,若低于同段位“红点”则说明做工缩水。同段位内位置越高,产品的综合实力越强。
[page]
2、价格竞争为主轴 千元价位显卡市场分析
从09年底推出以来到今天,HD5770显卡一直都是千元附近价位显卡市场的明星。从诞生起,HD5770迎接了NVIDIA这边GTX260+、GTX460、GTS450与GTX550Ti的竞争,直到现在已经迎接了3代NVIDIA千元产品竞争的HD5770依然在玩家群体中所称道,此时价格成为了重要因素,当然NVIDIA这边千元价位尤其千元以下的战略失误是重要原因。
DX11中端经典之作:HD5770显卡
但是在IT行业中任何产品总是抵挡不住时间的洗礼的,HD5770也不断利用降价策略来增强自身竞争力。从以上的对比图片可以看出,HD5770一直保持比同时代同定位NVIDIA显卡更低的价格,使得在市场上一直保持叫好又叫座的收益。
价格成为了Geforce GTX550Ti显卡的绊脚石
首测产品出现超频成绩刻画了这个产品性能不太突出
即使NVIDIA在3月15日推出了救火之作GTX550Ti显卡,但是官方1099元的报价让玩家觉得高得离谱,从而在论坛或者讨论区都是骂声一片。因为GTX550Ti显卡的跳票带来的性能提升远远没有达到玩家的期待程度,GTX550Ti显卡的整体性能领先HD5770并不明显,但是1099元的报价,相比早已在799元价位发挥余热的HD5770,不难看出为何GTX550Ti在注重性价比的中国市场并不能获得成功。
GTS450性能比HD5770差,但两者基本同价
GTX550Ti的发布,HD5770显卡的压制,使得原来占据899元价位的GTS450显卡立即进行了大幅度调价。但是HD5770早已先行一步,如今GTS450与HD5770基本保持同价,但经过多次的对比测试,公版频率的GTS450与HD5770对比后者性能更佳。可以看出,NVIDIA千元内市场处处受压,难怪一些经销商在交流时候也叫苦不迭了。
AMD Radeon HD 6790
HD5770的降价,加上HD6850的1299元报价,使得AMD在999元价位形成了市场空档,填补这处空白的HD6790显卡应运而生,同时这个价格也是GTX550Ti的上市报价区间,新一代千元级别产品对决终于展开。
[page]
3、剑指GTX550Ti!HD6790显卡定位与规格
相信很多玩家会认为HD6790会是HD5770的继任者,但从AMD官方的产品路线图可以看到,HD6790与HD5770是共存的。价位不断下调的HD5770依然能从容应对NVIDIA的竞争产品,而HD6790作为新成员填补了HD6850与HD5770的价格空间。
HD6790显卡隶属HD6700系列,从型号可以看到该卡是HD5700显卡原有在999元价位的新产品,这个价位也是刚上市不久的GTX550Ti显卡的定位。HD6790显卡注重的是性能、价格、温度功耗相平衡的产品。
HD6790显卡核心代号215-0798002,也就是Barts LE
HD6870显卡核心代号215-0798000,也就是Barts XT
前言那里已经提到,HD6790显卡并不是采用了一款崭新架构的产品,而是HD6870与HD6850显卡Barts架构的LE低阶版本。对比HD6790与HD6870核心图片可以看到两者的尺寸、电容布局均保持一致。只有在215后缀的代号有细小的不同。可见HD6790与HD6850实质是“同根生”的。
定位更低,但采用同一个架构的HD6790显卡自然需要屏蔽质量较次的Barts核心一定的SP单元来降低定位。自家兄弟HD6850与HD6870显卡的规格上主要不同之处除了SP单元外,纹理单元、光栅处理单元等也有一些不同,下面是三款Barts架构的规格比较表。
AMD Barts架构显卡参数规格一览 | |||
显示卡 | HD 6870 | HD 6850 | HD6790 |
核心代码 | Barts XT | Barts Pro | Barts LE |
制造工艺 | 40nm | 40nm | 40nm |
SP单元数量 | 1120 | 960 | 800 |
纹理单元 | 56 | 48 | 40 |
光栅处理单元 | 32 | 32 | 16 |
核心频率 | 900 MHz | 775 MHz | 840 MHz |
Shader频率 | 900 MHz | 775 MHz | 840 MHz |
显存频率 | 4200 MHz | 4000 MHz | 4200 MHz |
显存容量 | 1024 MB | 1024 MB | 1024 MB |
显存位宽 | 256-bit | 256-bit | 256-bit |
设计最大功耗 | 151 W | 127 W | 150 W |
显卡供电 | 6+6 pin | 6 pin/ 6+6 pin | 6+6 pin |
输出接口 | 2 DVI+1 HDMI+ 2 Mini-DP | 2 DVI+1 HDMI+ 1 DP | 2 DVI+1 HDMI+ 2 Mini-DP |
参考报价 | 1599元 | 1299 元 | 999~1099 元 |
HD6870、HD6850与HD6790的流处理单元数目逐级递减,相对应的纹理单元也递减。不过HD6800系列的光栅处理单元数目一致,均为32个,但HD6790的少了一半,为16个。频率方面,公版的HD6790显卡频率比HD6850更高。HD6790显卡另一个亮点就是维持了256bit的显存位宽,同价位的GTX550Ti仅有192bit,更大的显存带宽保证了处理速度上的优势。
简化核心架构的HD6790显卡自然具备更强的的超频能力,相信稳定超频到900MHz以上这个比HD6870显卡更高的频率完全没有问题的。而且AMD并没有严格限制厂商HD6790显卡的频率,所以正式上市后会有超频版HD6790显卡的出现。
HD6790公版的双6pin供电
HD6790显卡的功耗问题相信是该卡在上市前最受关注的地方之一。的确,送测的原厂HD6790显卡与公版HD6870显卡在细节上无异,使得AMD官方公布的HD6790显卡的最大功耗达到150W,与HD6870的151W差不多,但明显高于HD6850的127W。如此一来,HD6790显卡的性能功耗比与当前主流发展思想背道而驰?
不过事实上AMD这是为了保证首批送测产品的稳定性而为之。由于HD6790显卡开放了非公版设计限制,使得实际厂商送测的HD6790显卡大多都仅仅采用了单个6pin接口。当然,我们不排除追求超频设计的厂商推出双6pin供电超频版的可能。
为了让大家对HD6790显卡有一个清楚认识,我们将会在下面的功耗测试中将每一款送测的HD6790品牌显卡都进行功耗测试,看看6pin与双6pin供电的差别。
[page]
4、HD6790核心架构以及优化介绍
HD6790基于代号为Barts LE的40mm制程核心设计,内置800个流处理单元、40个纹理单元与16个光栅处理单元。显卡支持DirectX11、Shader Model5.0、优化细分曲面、形态抗锯齿、改进的各向异性过滤与HD3D等3D游戏技术,还支持UDVD3、AMD APP与蓝光3D等多媒体加速技术,统称为AMD Eyespeed技术;还支持与DisplayPort 1.2a、HDMI 1.4、宽域等显示技术。显卡内置1024MB/256Bit的GDDR5显存,频率为840/4200MHz(核心/显存)。
综合来看,经过优化处理和设计的Barts核心基于更先进的Direct 11设计,能带来更快的曲面细分和几何吞口,增强了抗锯齿和各向异性过滤使得画质更加逼真,另外在多媒体和现实输出上面也是比之前的HD5000具备更好的兼容性和支持度。
Barts核心架构图
HD6790基于Barts核心设计的,而HD6870是基于完整的14组SIMD阵列设计,HD6850这是在此基础上缩减两组SIMD而来,而HD6790在HD6850的基础上再度屏蔽两组。
从上面的核心架构图中我们看到Barts核心架构与上一代HD 5000系列高端显卡的设计一样都采用的是两组SIMD阵列设计,左右两组SIMD阵列各具有7组SIMD引擎,而每组SIMD引擎中同样是具备80个流处理器,这样我们就可以知道HD6790的流处理器数量为800个。另外,在Tessellation单元方面AMD并没有做相应的增加,目前来看整个SIMD阵列依然公用一个Tessellation单元。
改进曲面细分Tessellation:
NVIDIA之所以一直强调自己才是真正的DX11显卡,一个最直接的原因就是NVIDIA为每组流处理器单元都提供了一个多形体引擎,而AMD是所有流处理器共用一个曲面细分Tessellation单元,这样一来就造成了HD5000系列显卡在DX11游戏和项目上的性能表现不佳,而意识到这个问题的AMD在HD6000系列显卡啊哈是哪个通过改进线程管理和缓冲让Tessellation在HD6000显卡上面的性能提升了两倍之多。
增强显卡的画质:
AMD显卡在画质上一直都比较优势的,相信大家还记得在HD5000系列显卡时AMD就对抗锯齿算法进行了改进,而这次AMD再次对抗锯齿进行改进以达到更佳的画质效果。
经过优化和改进后的抗锯齿功能采用Directcompute进行加速以实现后处理过滤功能,另外提供全场景的抗锯齿功能和任何DirectX9、DirectX10和DirectX11的应用程序和游戏兼容。
Barts核心改进了各向异性过滤的算法,使显卡在过滤级别上更加平滑,各向异性过滤的效果更出色。
另外,针对HD6000系列显卡AMD在催化剂控制中心方面也做了相对应的改进,改进后的控制中心将为用户提供更多地可选择项目。
[page]
5、全新升级的Eyefinity多屏输出
从HD5000系列显卡开始AMD的所有HD5000显卡都能通过DP输出接口实现3-6屏的多屏输出,而AMD的这一功能在HD6000显卡上面又得到了非常全面的升级。
从上面的输出示意图我们看到,与HD6870显卡接口布局一致的HD6790显卡具备两个DP1.2输出接口,而通过这两个DP输出接口,可以显示非常灵活多样的多屏组合。
另外,凭借着HD6870的高带宽与DP 1.2接口的结合,可以实现更多显示器和分辨率的应用,另外它还可以显示AMD的3D立体输出,而HD6870的HDMI 1.4a输出接口则可以连接到我们的3D电视上,显示3D电视的支持。
[page]
6、AMD HD3D技术
发布的HD6800系列基于开放式标准的HD3D技术解决方案有着特别的标志性意义。全新的AMD HD3D支持Bit Cauldron、XpanD、RealD等多种3D眼镜解决方案,提供对蓝光3D电影完全解码和DirectX 9、DirectX 10、DirectX 11游戏支持。同时,借助立体3D转换软件合作伙伴DDD和iZ3D,将支持游戏超过400部。
3D显示是通过特殊的眼镜,在超高速状态下,通过LCD通电后将镜片调成不透光的黑色,来分别遮蔽人的左右眼,让两只眼睛看到两张角度不同的画面,即当屏幕播放左眼画面的时候右侧镜片变黑,切换一次后,屏幕播放右眼画面的时候左侧镜片变黑,这样,快速的切换就保证了到达左右眼是有细微差别的图像。

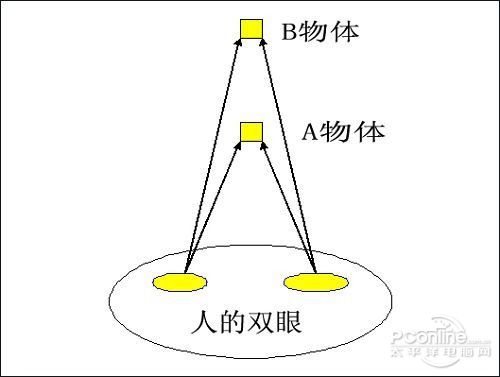

3D立体感画面原理展示
简单的理解就是通过驱动程序的控制,让显卡在计算游戏(影片效果是通过双摄像头实现的)时将每一帧计算出两个不同的画面,显示在显示器上,然后通过3D眼镜让左右眼分别看到不同的画面,从而给人眼以错觉,让我们的眼睛误认为看到了一个“三维”的物体,从而实现立体成像技术的。
AMD的3D显示技术在实现方式上与NVIDIA的3D技术实现方向一样,只需要将3D眼镜的红外线发射器通过USB接口与电脑连接,并且确定已将刷新频率为120Hz的显示器与主机连接好。
AMD的3D显示技术致力于实现更低成本的解决方案,AMD通过与第三方的合作之后可以为消费者带来更多更灵活的选择,从上面的图片中我们看到AMD的3D技术通过与第三方软件的合作可以实现3D转换,并且AMD显卡还可以实现蓝光3D电影的完全硬件解码。
目前来看AMD的3D立体技术能很好的兼容当前朱瑞的显示设备,而在2011年来自以后AMD还可以与更多的显示3D显示设备显示兼容。
与第三方合作实现各种3D应用
AMD通过与第三方软件厂商DDD和iZ3D的合作显示3D游戏技术和2D游戏、视频、照片到3D的转换。
通过对2D电影和图片的转换,我们可以更轻松地实现3D视觉享受。
AMD Eyespeed技术
AMD Eyespeed视频加速技术在视频方面可以支持最新的3D蓝光和UVD 3.0 带来跟来更快更高效地视频解码速度,另外运用OpenCL和DirectCompute 11驱动AMD显卡进行并行计算也可以显示实现视频转换的加速。
[page]
7、AMD Radeon HD 6790显卡外观赏析
首款送测的原厂AMD Radeon HD 6790显卡整体实际复制了HD6870公版的设计。除了核心外,显卡每一个细节都基本保持一致,无论是PCB还是散热方案均这样。只是HD6790显卡的正面并没有任何的型号装饰而已。
AMD Radeon HD 6790 图片 评测 论坛 报价
AMD Radeon HD 6870 图片 评测 论坛 报价
原厂HD6790显卡更像是一款高端产品,全封闭的涡轮散热设计与高端产品一致。不过碍于成本与显卡功耗特性,送测的厂商HD6790产品中并没有一款采用这种设计的显卡。显卡出风口仅布局在交火接口附近的排气口与接口部分的排气孔。
接口部分
外接供电与交火接口
AMD Radeon HD 6790显卡内置了双DVI+HDMI+2个Mini-DisplayPort接口。这样一来,通过宽域技术实现单卡2+2四屏输出不再是梦想,AMD将多屏输出技术可谓发挥到淋漓尽致,这是NVIDIA同价位显卡难以达到的高度。此外,AMD Radeon HD 6790显卡内置了2个6pin外接供电与单个交火接口,这些规格与HD6870公版一致。
[page]
8、AMD Radeon HD 6790显卡散热器拆解
AMD Radeon HD 6790原厂显卡采用了顶级显卡常见的密封式涡轮散热方案。散热外壳采用了金属卡扣的固定,从整体到细节这个散热器均与HD6870公版保持一致。
显卡散热器全局
单风道散热
将散热板取出后,从下图我们可以发现AMD Radeon HD 6790显卡的散热原理:涡轮散热风扇送风,带纯铜散热底座的散热鳍片传热,然后通过中空腔板将热风排出到接口部分的送风口与上部一小部分的送风口。
涡轮散热风扇

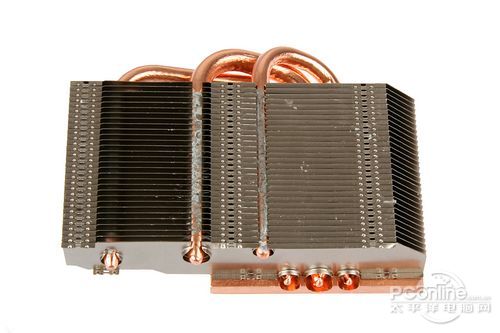

带3热管与纯铜底座的散热块
AMD Radeon HD 6790显卡的黑色金属散热板支架可谓涡轮散热方案的“中枢”,起到固定散热器、风扇、散热块以及提供PCB元件的传热作用。
散热板支架
涡轮散热方案虽然经常用于高端显卡的散热,而且经常使用纯铜散热底座以及热导管来提升传热效率,不过由于密封空间限制使得散热块的尺寸不可能做得像开放散热设计的散热块那么大,这使得核心高负荷工作时在传热过程中散热鳍片平均温度较高,这就要求涡轮散热风扇具备很强的送风效能。此外,AMD Radeon HD 6790显卡为了实现多借口布局,散热出风口的空间设计得比较小,这是鱼和熊掌不可兼得的体现。
[page]
27、PConline评测室总结
兵不血刃!HD6790全面领先GTX550Ti
首先我们要进行一次自我批评,就是在GTX550Ti首测时认为该卡是千元王者。但是长江后浪推前浪,HD6790显卡出现之后,GTX550Ti立即显得黯然失色,性能大幅度落后HD6790,价格功耗却彼此差不多,HD6790显卡的出现让NVIDIA再度在千元市场遭遇滑铁卢。
HD6790显卡
GTX550Ti显卡难以挑战HD6790的地位
256位宽+Barts架构是优势的主导因素
HD6790显卡能有如此明显的性能优势,得益于采用了HD6800的较高端Barts架构,虽然屏蔽了4组SIMD阵列,但是保留了完整的256位宽以及较高频的840/4200MHz频率设定,使得HD6790显卡的性能远远抛离了上一代中端HD5770,并且轻松压倒了GTX550Ti。再者,简化后的Barts架构超频能力也不容小觑,相信超频到900MHz以上是完全没有问题。
HD6790显卡沿用了Barts架构
不可忽视GTX460 HD6790坐稳千元价位宝座?
当HD6790显卡接近发布的时候,NVIDIA这边传出了舍去Ti后缀的屏蔽部分CUDA核心的GF114架构GTX560显卡推出的消息,也许这是对HD6790显卡强大性能的敬畏并作出的反击吧。当然,竞争才能促进进步,我们希望NVIDIA能推出更多的具备竞争力产品而不像GTX550Ti那样价格那么的不给力。也许将来GTX460显卡会降价、也许GTX560显卡的推出会提升不少竞争力,但是我们不能忽略的是HD6790与AMD手执的价格武器,相信HD5770的多层次降价策略可谓伤了不少N饭的心了。
AMD的中端产品线已进行第一步更新
GTX460
但是我们不能忽略一个对手,就是GTX460,同样999元价位,GTX460SE、GTX460 768M与HD6790的好戏还在后头。从上面的测试结果可以看出,768MB的GTX460显卡面对HD6790还是具有很大优势的。但GTX460 768MB货源不多,然而我们不能忽视NVIDIA会施展回马枪。若是,那么999元价位的显卡竞争再度燃起激情了。
[page]9、AMD Radeon HD 6790显卡PCB赏析
AMD Radeon HD 6790显卡PCB与HD6870基本相同,核心供电与显存、I/O供电相分离。同样的4+1+1相供电、同样的供电布线布局与同样的电感、电容做工。大家知道HD6870与HD6790显卡的定位差较大,所以市场出现这种零售版本HD6790显卡的可能性不高。
显卡PCB
显示核心与Hynix显存颗粒
HD6790基于代号为Barts LE的40mm制程核心设计,内置800个流处理单元、40个纹理单元与16个光栅处理单元。显卡支持DirectX11、Shader Model5.0、优化细分曲面、形态抗锯齿、改进的各向异性过滤与HD3D等3D游戏技术,还支持UDVD3、AMD APP与蓝光3D等多媒体加速技术,统称为AMD Eyespeed技术;还支持与DisplayPort 1.2a、HDMI 1.4、宽域等显示技术。显卡内置1024MB/256Bit的GDDR5显存,频率为840/4200MHz(核心/显存)。
核心供电部分
显存与I/O供电
供电方面,AMD Radeon HD 6790显卡采用了4+1+1相分离式核心+显存+I/O供电设计,能避免相互之间的干扰现象。,每相供电均配备了做工不俗的铁素体电感、陶瓷电感与全固态电容,PCB上微小的供电元件也是高效稳定供电的保证。
[page]
10、迪兰恒进 HD6790显卡赏析
迪兰恒进 HD6790显卡采用的是公版PCB非公版散热设计,散热器改回了更主流的大尺寸三热管设计。并且取消了一个6pin的供电,也就是说只有单6pin供电。性能方面,频率规格、显存规格符合公版的规格。
迪兰恒进 HD6790显卡
接口布局
交火接口与6pin供电
显卡散热器
PCB
PCB背部
显示核心
显卡供电
迪兰恒进 HD6790显卡参数 | |
核心频率 | 840 MHz |
显存频率 | 4200 MHz |
显存容量 | 1024 MB |
显存位宽 | 256-bit |
显卡供电 | 6 pin |
接口布局 | DVI+HDMI+Mini-DisplayPort |
显卡特色 | 陶瓷电感、非公版三热管散热 |
参考报价 | 暂无 |
