高频超公版设计!铭瑄HD6850黑武士显卡评测

　　前言：作为显卡大厂之一的铭瑄，近日基于HD6850芯片推出了一款具备强悍超频能力的新产品——铭瑄 HD6850黑武士，该显卡默认核心和显存频率高达800/4200MHz，用料做工相当豪华，采用了8相数字供电和4热管散热器设计，超频性能十分强悍。今天我们就给大家带来这款高频超公版显卡的详细评测，一起来看下吧！

-----------------------------------------------------------------------------

如果您不了解HD6850显卡，建议您先阅读下面的文章：

6系当道显卡如何选?700-1500元显卡推荐
http://diy.pconline.com.cn/graphics/guides/1011/2265389.html

-----------------------------------------------------------------------------

铭瑄 HD6850黑武士  图片  评测  论坛  报价  网购实价

　　这款铭瑄 HD6850黑武士显卡采用了红色的PCB设计、豪华的8相数字供电以及4热管散热器设计，无论是做工用料上还是散热设计上都比公版HD6850显卡具备更好的超频性能和散热效能。

本期测试显卡天梯指引位置如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

　　PConline显卡产品天梯图说明：由于铭瑄 HD6850黑武士显卡采用了超公版设计，默认核心和显存频率高达800/4200MHz，故其性能定位应高于公版HD6850的位置。

[page]

铭瑄 HD6850黑武士显卡拆解赏析：

　　铭瑄 HD6850黑武士显卡采用基于40nm工艺制程制作的Barts显示核心，核心内建960个Streaming Processor流处理单元，32个光栅处理器和48个纹理单元。支持DirectX 11和Shader Model 5.0技术，支持4屏输出和CrossFire技术，并且支持ATI独有的Powerplay自动节能技术。

　　铭瑄 HD6850黑武士显卡背面做工扎实，密密麻麻的电子元器件可见显卡的用料之豪华、布局之精细，这也决定了整个显卡的质量所在。

　　在输出接口上，铭瑄 HD6850黑武士显卡使用了全接口设计：DP+HDMI+DVI+VGA，轻松支持3屏输出，接口方案设计可以满足各种用户的需求。

　　铭瑄 HD6850黑武士显卡采用了双6pin的外接供电以及支持多卡互联，相比起市面HD6850仅有一个6pin供电，铭瑄 HD6850黑武士显卡的双6针外接供电可以保证更大的输入电流，为超频提供了更好的前提条件。

整体PCB布线比较清晰


显示核心与显存颗粒

　　铭瑄 HD6850黑武士显卡搭载了8颗海力士0.4ns GDDR5显存颗粒，组成1024MB容量，显存位宽为256bit。频率设定上，该卡核心频率800MHz，显存4200MHz，超过公版不少。

核心供电部分

　　供电方面相当豪华，铭瑄 HD6850黑武士显卡采用了数字供电设计，供电芯片为CHIL 8266，组成7+1相超强供电组合，其中核心7相供电，显存1相供电，每相采用3颗低温MOS管，搭配多颗日本nichicon LF系列固态电容和全封闭式铁素体电感，供电滤波性能强悍，为了让显卡提供更充足的电量，该卡更是采用双6pin电源设计，适合玩家冲击更高的频率。

显存供电部分

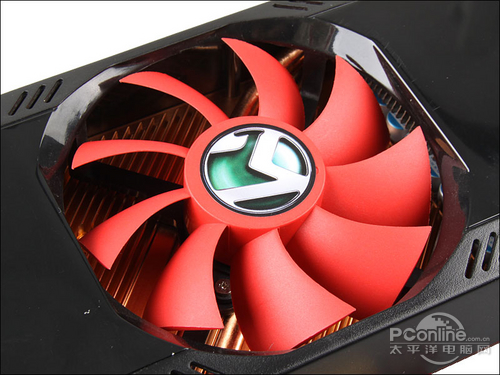

　　铭瑄 HD6850黑武士显卡散热器设计十分豪华，4根6mm纯铜热管巧妙地连接在硕大的铝制底座上，主要帮助散热的高密度铝挤散热鳍片鳍片在散热器两侧，而且面积颇大，透过9CM超大型智能温控风扇把热量迅速排走，拥有更好的散热效能。

包装背面印有产品各种特色功能

[page]

显卡测试平台和方法说明：

　　在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。

　　HD6850显卡的宿命对手为GTX460，自然在这次评测中我们选择了GTX460中更高规格的1GB版本进行双卡的角力。当然，不对铭瑄 HD6850黑武士显卡进行超频岂不是浪费？所以超频是性能评测外的另一重点。同样，温度功耗也是大家所关注的非性能测试部分。

　　在平台方面我们采用了Core i5 760+P55平台，针对千元级定位的显卡测试我们选用的测试分辨率为顶级的1920×1080 0AA，画质全部为高并安装了最新的A/N卡驱动。在3DMark Vantage与3DMark 11中选择P档进行测试。

3D理论性能测试：3DMark Vantage

　　3DMark Vantage是一款完全针对DirectX 10开发的测试软件，只提供DX10的API，因此DX9的显卡就无缘测试了，而3DMark Vantage较权威地得出显卡的DX10性能，对于消费者了解显卡的理论性能有一定的指导意义。而3DMARK Vantage提供了4个等级的标准设置，分别是Entry（入门级别），Performance（性能级别），High（高端级别）和Extreme（极致级别）。根据本次测试显卡的定位，我们选择Extreme（极致级别）对显卡进行测试。

测试画面

　　3DMark Vantage认为不同级别的测试模式，显卡和CPU之间的权重比例是不一样的，因此四个测评模式下的评分标准也不一致，下面我们来看看四个模式中，显卡和CPU的权重比为多少：

　　3DMark Vantage 总得分标准：
　　3DMark＝1/（显卡权重系数 / 显卡总分＋CPU权重系数 / CPU总分）

测试成绩


测试成绩对比

　　DX10时代的3D性能测试工具3DMark Vantage依然在DX10性能高低上具备一定的参考价值。GTX460显卡凭借自身PhysX引擎与3DMark Vantage的PhysX物理引擎无缝配合，取得了更高的成绩。

3D理论性能测试：3DMark 11

　　经过一段插曲后，3DMark 11终于在无数的目光下横空出世。顾名思义，3DMark 11最大的卖点就是使用原生DirectX 11引擎，在测试场景中应用了包括Tessellation曲面细分、Compute Shader以及多线程在内的大量DX11新特性。

3DMark 11

　　3DMark 11包含了演示模式与基准测试模式，演示模式包含了深海（Deep Sea）和神庙（High Temple）两大测试场景，画面效果堪比CG电影。

　　基准测试包含四个图形测试项目，一项物理测试和一组综合性测试，并提供了Demo演示模式。该测试程序使用了Bullet物理引擎，支持新的在线服务，并在原有英文支持的基础上，加入了德语、芬兰语以及简繁体中文的原生支持。

测试场景截图

测试成绩


测试成绩对比

　　3DMark 11的测试中，铭瑄 HD6850黑武士显卡总分上领先了GTX460 1GB版本和公版HD6850 1GB版本，与3DMark Vantage呈现截然不同的成绩水平。可见采用了第三方物理引擎的3DMark 11的测试结果更加公正。

[page]

DX10游戏《孤岛危机 弹头》测试

《孤岛危机：弹头》

《孤岛危机 弹头》自带的测试程序

　　基于CryengineII的《孤岛危机：弹头》作为《孤岛危机》唯一的资料片，依然属于DX10时代最变态的游戏，玩家们还戏称为“显卡危机”，可见其对显卡性能要求之高。我们采用的是《孤岛危机：弹头》游戏自带的Benchmark进行测试。

测试成绩


测试成绩对比

　　《孤岛危机：弹头》游戏对显卡要求较高，尤其贴图渲染的负荷十分明显。铭瑄 HD6850黑武士显卡与GTX460、公版HD6850都能取得基本流畅的成绩，而且铭瑄 HD6850黑武士显卡凭借贴图渲染上的优势取得了领先。

DX10游戏《生化危机5》测试

生化危机5

　　在《生化危机5》的测试中，我们采用自带BenchMark进行测试，测试DEMO有两种测试模式，分别是Variable和Fixed。前者是模拟进行游戏时测试平台的性能；后者则更注重于考察CPU性能。我们采用Fixed模式进行测试，测试的分辨率也是在1920x1080 0AA，画面设置调为HIGH下进行。

测试成绩

测试成绩对比

　　铭瑄 HD6850黑武士显卡在《生化危机5》游戏中依然凭借着强劲的实力超过GTX460和公版HD6850一筹。

[page]

DX11游戏《异形大战铁血战士》测试

　　《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。

《异形大战铁血战士》

　　一直以来，我们都采用Fraps来进行游戏过程的帧数检测，所以还是有一定的随机性影响成绩。不过最近Rebellion正式推出了《异形大战铁血战士》的Benchmark，版本为1.03。不过设置比较麻烦，需要修改快捷方式并添加命令行，且要修改文本文档来改变测试环境设置。希望以后的Benchmark版本能够改进。

Benchmark测试界面

测试成绩


测试成绩对比

　　DX11游戏《异型大战铁血战士》的Benchmark测试中可以看出铭瑄 HD6850黑武士显卡的测试成绩依然更加突出，GTX460显卡和公版HD6850的性能水平居于其后。

DX11《战地：叛逆连队2》游戏对比测试

　　《战地：叛逆连队2》（Battlefield: Bad Company 2），是EA DICE开发的一款第一人称射击游戏。游戏开发商美国艺电确定 2010年3月2日为游戏Xbox 360、PS3、PC版的首发日期。该作是EA DICE开发的第9款“战地”系列作品，也是《战地：叛逆连》的直接续作，在继承前作特性的基础上，加强了多人联机载具对战和团队合作元素的设定。游戏使用加强版的寒霜引擎，加入了建筑物框架破坏和物体分块破坏的支持。

设置

　　游戏的选项主要分为一般设置和行动设置两部分。一般选项包括了游戏控制器的选择，玩家控制的习惯，以及声音和视频的设置，多种选项堆在一个窗口虽然稍稍令人有些眼花缭乱，但是却省略了不停翻页找选项的痛苦。至于行动设置部分，则就是图中的“步行”、“载具”和“飞行”的选项。《战地：叛逆连队2》提供了多达15种。

测试成绩

测试成绩对比

　　我们采用了Fraps记录《战地：叛逆连队2》第一个场景过场画面的帧数来对比各款显卡的成绩，可以看出铭瑄 HD6850黑武士显卡的测试成绩依然领先GTX460显卡和公版HD6850。总的来看，第二代DX11架构的铭瑄 HD6850黑武士显卡在更多的DX11实际游戏测试中的表现比GTX460更好。

[page]

显卡耗温度与噪音测试

　　在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在空调室温24摄氏度，对比的GTX460显卡和HD6850显卡都为公版。

Furmark

测试成绩

测试成绩对比

　　无论功耗还是温度，铭瑄 HD6850黑武士显卡所表现出来的节能与清凉是GTX460显卡所望尘莫及的。虽然铭瑄 HD6850黑武士显卡在待机功耗上有所逊色，但是游戏环境的应用使得玩家更看重满载平台功耗。仅有229W的满载平台功耗是铭瑄 HD6850黑武士显卡超强的供电用料设计的体现，要知道该卡自身频率已经超过公版不少。

铭瑄 HD6850黑武士显卡超频测试：

　　由于驱动的限制，HD6850显卡的超频能力一直没有得到完全的发挥。在今天的铭瑄 HD6850黑武士显卡超频测试中也是如此。我们在超频软件中将频率滚动条拉到850/4400MHz的频率，整个超频过程表现十分稳定。

超频到850/4400MHz

测试成绩对比

　　从超频前后以及与公版HD6850显卡的对比测试可以看到，铭瑄 HD6850黑武士显卡在850/4400MHz的频率下的测试成绩完全超越了公版HD6850显卡，63682的总分在与自身默认频率对比中也处于优势。

PConline评测室总结

　　总的来说，这款铭瑄 HD6850黑武士显卡秉承一贯的高频风格，用料做工十分豪华，采用了8相数字供电和4热管散热器设计，，出厂频率高达800/4200MHz，远高于公版产品，再加上各项特色功能的加入为该显卡的超频提供了更好的前提条件，性能强悍。目前铭瑄 HD6850黑武士显卡仅售1299元，和普通公版HD6850产品同价，性价比非常突出，喜欢的朋友值得考虑一下。
