八大品牌谁主沉浮？HD5700系列显卡横评

　　前言：也许AMD当初也没有料到，2009年发布的HD5700系列显卡在2011年的今天依然能坚挺在中端主流市场，凭借不断平民化价格定位、更强的性能表现，AMD的HD5770、HD5750显卡使NVIDIA在主流市场上受到严重威胁。

　　在这种情况下，显卡厂商保持HD5700系列显卡的出货量的同时，依然推出很多新产品，让消费者有更多差异化的选择。也因为如此，面对琳琅满目的HD5700系列显卡，让用户选购带来一定难度，于是我们策划了HD5700系列显卡横向对比评测。HD5700显卡的横评，主要以HD5770为主，HD5750显卡为辅，毕竟HD5770显卡在千元内价位保持着很高的关注度。

-----------------------------------------------------------------------------

如果您更关注千元价位的AMD HD6850显卡，请点击下面的链接：

百家争鸣竞绽放!八大主流HD6850显卡横评
http://diy.pconline.com.cn/graphics/reviews/1101/2312294.html

-----------------------------------------------------------------------------

　　本次HD5700系列产品的横向评测中，包括了5款HD5770显卡以及3款HD5750显卡。值得一提的是，参与测试的所有显卡均为非公版产品。可见随着产品周期的递进，各个厂商更乐于推出代表自身产品研发能力的非公版产品。各具特色的非公版产品让这次推出HD5700系列显卡的横评别具意义，让消费者通过这次的横评找到称心如意的产品。

参测8款显卡的包装一览

　　这8款产品的具体品牌与型号如下（注：按品牌中文拼音代表的首字的字母排序）：


迪兰恒进 HD5770 1G Eyefinity 5　  　　HIS HD5750 IceQ+ 1G


蓝宝石 HD5770 Flex　　　　　　镭风 HD5750悍甲蜥二代1024


双敏 无极2 HD5750 DDR5大牛版　          微星 R5770 HAWK


讯景 HD-577A-ZNF钻石版       　盈通 R5770-1024GD5游戏高手

　　从HD5770以及HD5750两种芯片的显卡产品看，前者的不同显卡产品具备更多的特色元素，比如完美支持Eyefinity技术的、有注重散热的、有注重供电的等等。至于HD5750更多地充当低价位市场的开拓者，厂商在研发时更多地注重价格的因素。由于本次横向评测包括HD5770和HD5750两种芯片，所以在后面的综合比较我们会在分开两种芯片进行。

[page]

2、复制9550奇迹！HD5700显卡一直受追捧

　　当年ATI DX9时代的Radeon 9550显卡至今依然是DIY玩家津津乐道的奇迹。开放的频率设定、低价的定位以及性能横扫同价位NVIDIA产品让ATI（现在的AMD）赢得了当年第一代DX9的中端价位王座。

ATI时代的经典之作-Radeon 9550

　　如今HD5700系列显卡尤其HD5770显卡很有重现当年9550显卡奇迹的味道。从09年10月上市至今已经在市场存活了将近1年半的时间，对于日新月异的显卡市场来说不得不说是一个奇迹。其实当HD5770显卡还定位在千元以上价位的时候，NVIDIA的GTX460的确给了AMD的中端产品一个当头一棒，但是当AMD将HD5770显卡的价位降到千元以内的时候，HD5770显卡立即焕发出第二春，此时NVIDIA反而成为了被动的一方。

HD5770主打性价比，让GTS450标准版难以招架（左：HD5770，右：GTS450）

　　 NVIDIA一直在千元内显卡市场中显得十分被动，原因是多方面的。其中一个重要原因就是当初为了延续GTX460锐气而推出的GTS450却远远被行业高估了，性能、功耗、价格三大显卡综合因素均不如降价到千元价位后的HD5770显卡，这让精明的消费者也不会对新产品抱着尝鲜的态度。另外一个原因就是AMD在千元内DX11市场的布局早已经在一年前成型，而另一边厢的NVIDIA却迟迟按兵不动。当时在千元内尤其是低端价位市场没有对手的AMD自然而然地赢得了掌声和市场。


平均599元的GT430/GT440难以对抗HD5750（左：HD5750，右：GT440）

　　GT440与HD5750的参考报价：（采集于2月28日）

GT440和HD5750的普遍定价

　　即使GT430乃至不久之前推出的GT440推出市场，但GT440只是GT430的换汤不换药性质的产品，从侧面上反而帮助了AMD巩固千元内产品的霸主地位。因为新品上市总有一种价格虚高的规律，GT440普遍报价为599元，和HD5750相同，但无论是GT440的性能还是成熟程度以及市场接受度都要比HD5670逊色，更不要说性能定位更高的HD5750了。

GT440连HD5670都比不过，更别说HD5750了

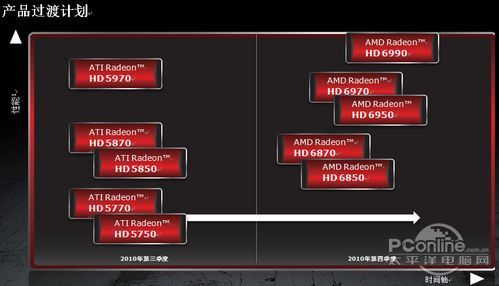

由于低价位没有对手，AMD干脆没有更新HD5700系列产品线

　　按照NVIDIA的思路，GTX500系列才是NVIDIA心目中的精典之作，但是代表GTX500系列的中端主流级别产品却迟迟没有出现。可见在GTX550之类的产品出现之前，AMD在千元市场依然可以稳坐头把交椅。

HD5770、HD5750显卡定位：

显卡性能天梯图（仅供参考）

　　根据AMD的产品定位，Radeon HD 5750和Radeon HD 5770定位于中端主流市场，价格在599元-999元。

[page]

3、5700显卡三大技术：DX11、Stream、宽域

AMD HD 5700显卡的三大技术

　　AMD Radeon HD 5700系列支持三大技术，分别是微软最新的3D API DirectX 11、多屏显示技术ATI Eyefinity以及并行计算技术ATI Stream。这三大技术将回是新一代HD 5800显卡的重点技术，下面我们一起看看这三大技术将为我们带来什么样的效果。

DirectX 11：

DirectX 11将带来更好的游戏效果

　　说到微软的DirectX技术，相信大家不会感到陌生，尤其是喜欢玩3D游戏的玩家。简单来说，DirectX技术是一套多媒体接口方案，其中的Direct 3D部分表现非常优秀，被广大游戏和显卡厂商广泛使用，并成为了3D游戏和显卡的一个重要接口标准。现在DirectX最新版本已经升级为DirectX 11了，AMD的HD 5700显卡完整支持该技术，为3D游戏世界带来更逼真的游戏效果。

DirectX 11的五大技术

　　随着新一代操作系统Windows 7即将发布，也带来了最新的DirectX 11。但其实DirectX 11只是DirectX 10的大幅度加强版，而不是9.0C和10.0/10.1的彻底革新。DirectX 11带来了Tessellation（拆嵌式细分曲面技术）、Multi-Threading（多线程）、DirectCompute（通用计算）、Shader Model 5.0（渲染引擎5.0）以及Texture Compression（纹理压缩）五个重要特性，为用户带来更好的视觉享受。Win7直接提供了DirectX 11，而Vista则可通过升级DirectX驱动包来支持11.0。

Stream：

Stream为游戏、工作、科学运行等加速

　　Stream是AMD针对旗下图形处理器（GPU）而推出流处理技术，利用这种技术可以充分发挥AMD GPU的并行运算能力，用于对软件进行加速或进行大型的科学运算。目前DirectX 11中已包含了DirectCompute 11的子项，加上OpenCL语言接口，GPU加速的前景越来越明朗，Radeon HD 5700不单单是一张3D显卡，它还可以为大型软件、游戏等应用进行加速。而未来我们还有可能看到基于OpenCL的AMD物理加速引擎。

Eyefinity（宽域）：

Eyefinity可使多台显示器组合，享受非凡的视觉效果

　　Eyefinity技术，是AMD显卡最新多屏显示技术，使Radeon HD 5700可连接多台不同规格的显示器，可组合成一个超大的显示器，体验身临其境的视觉效果。现在已经不少厂商针对多屏用户推出了HD 5770/HD 5750显卡，下一节我们将进行详细介绍。

[page]

4、HD5700的宽域、7.1声道、节能技术详解

Eyefinity宽域技术详解：

Eyefinity可使多台显示器组合，享受非凡的视觉效果

　　上一节我们提到了AMD的Eyefinity宽域技术，它一直是AMD引以为豪的技术，毕竟NVIDIA当前依然没有任何对应宽域技术而进行竞争的办法。宽域技术的优势在于，只需通过一张支持宽裕技术的AMD HD5000显卡，就能实现单卡三屏以上的显示输出。让一些特殊行业的用户以及游戏、高清玩家的使用更加便利、震撼。

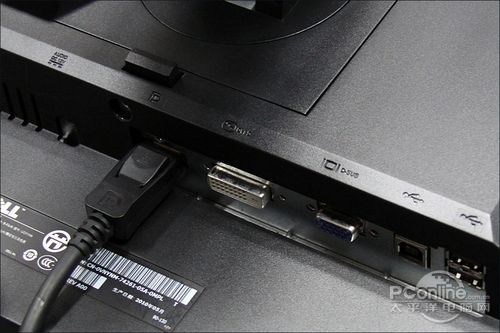

HD5770支持三屏输出功能，但必须至少有一台显示器配备DisplayPort接口

　　实现三屏输出，除了需要在显示器以及显卡中内置DisplayPort接口外，最好还是采用同一尺寸的显示器组成三屏，以免影响显示效果。HD5770显卡一般内置了4个接口，包括了DisplayPort接口、双DVI以及HDMI，刚好符合三屏输出的硬件要求。

驱动程序的三屏输出设置

　　驱动的支持也是实现三屏输出的另一法宝，催化剂驱动的CCC软件可以灵活地进行三屏的设置，方便用户实现三屏的输出。

三屏输出的平台展示

　　一边在看股票、一边在看高清电影、一边在网游挂机，不需要繁琐的任务栏切换，只需使用鼠标轻轻移动，就能进行各自的多任务操作了。此外，三屏输出玩《极品飞车14》、《鹰击长空》等游戏，那种眼球的享受是不言而喻的。要得到这种享受，在千元内价位，唯有HD5700系列显卡做到。

支持7.1声道源码音频输出：

Radeon HD5000显卡内置的第三代UVD3.0引擎

　　 Radeon HD5700系列在7.1声道源码音频输出功能的基础上更是支持蓝光3D立体技术，并整合了第三代UVD 3.0视频解码硬件引擎。UVD 3.0相比前两代，在原有的基础上增加了MPEG-2、MPEG-4 Part 2 (DivX/XviD)、Blu-Ray 3D (MVC)等编码格式的全程硬件解码，用户可以将更多视频解码工作交给GPU处理，进一步减轻CPU负担。让用户在获得完美的高清画质同时，还能够享受同样完美的高清音频效果。

显卡7.1声道输出原理

　　配合支持高清硬件加速的HD5700显卡能获得最好的高清享受AMD的7.1声道解码技术在各大软件中均有完美的支持，就不再需要花费高昂价格购买7.1声卡，即买即用。这对于HTPC的高清玩家也是非常大的诱惑。

PowerPlay节能技术介绍：

AMD的PowerPlay节能技术

　　畅玩DX11游戏、享受高清音视频的同时，我们也不能忘记了当前绿色环保的主题。谁也不想让极致3D享受因为过热的功耗温度而成为了一种难受。更加重要的是，没有人想在畅玩3D游戏时因为显卡过热而出现了死机现象。AMD的PowerPlay节能技术很好地解决了这一问题，通过电源管理技术可以让AMD Radeon HD5700系列显卡能够在空闲环境下自动降频，从而获得低功耗低温运行的效果。

GTS450首发测试的功耗测试图，明显HD5700系列功耗更低

　　AMD的PowerPlay技术可不是纸上谈兵的，从GTS450显卡首发评测的功耗测试图可以看出，HD5700系列显卡的功耗比GTS450低不少。所以从节能的角度上看我们会推荐HD5700系列显卡的原因了。

[page]

5、显卡测试平台和方法说明

　　本次横评分为性能指标和非性能指标两个部分，其中性能指标包括性价比、功耗温度、噪音控制、超频潜力；而非性能指标包括整体设计、接口布局、散热器做工、PCB做工、供电设计。综合所有项目给出100分的总分，总分越高越好。

　　考虑到3A平台，这次横评的性能部分我们选用了AMD Phenom II X6 1090T处理器和AMD 890FX主板作为评测平台，测试分辨率为1680×1050 4AA与1680×1050 0AA。另外，我们还加入了NVIDIA定位与AMD HD5700相近的Geforce GTS 450显卡作为参考对象。

　　从以上的各品牌的HD5750、HD5770显卡参数可以看出，公版频率成为了主流，而非公版频率的显卡的频率设定也显得比较谨慎，超频的数值不算大，使得显卡之间标频性能差距不大，这也为后续的超频提供了不少空间。而三款HD5750显卡中有2款为非公版频率，可见厂商HD5750显卡的频率设定更加灵活。

　　至于报价方面，同一种芯片的各款显卡的价格差十分明显，像一线AIB迪兰恒进的HD5770 1G Eyefinity 5报价仅有799元，并且内置了1GB容量显存，性价比十分出色。而代表HD5770做工最强水准的微星 R5770 HAWK显卡由于成本限制依然在千元以上价位。至于HD5750类别中，包含了599元到999元的报价。当然，市场信息千变万化，所以玩家最好还是以实地购买时的报价为准。

6、HD5700系列显卡横向测试方案简介

　　本次横评分为性能指标和非性能指标两个部分，各占百分之50的权重。

HD5700系列显卡

　　下面是我们经过多方考虑后得出的各项目的权重：

　　非性能大类分成外观设计、接口布局、散热做工、PCB做工、供电做工五小类，每个小类各占10分，而平均水准的则统一为8分，比公版更好的高于8分，反之亦然。非性能虽然无法用客观数据来衡量，但是做工用料的好坏直接影响用户的主观感受，也一定程度上会影响稳定性与显卡寿命。

　　至于性能大类分为性能、温度功耗、超频、噪音等。我们通过标准化统一化的客观数据进行评分。需要说明的是，由于本次横向评测有HD5770以及HD5750产品，所以在评分上我们在同一种芯片的产品间进行。

[page]

7、HD5700系列显卡横评：整体设计

　　首先进行的是整体设计部分，虽然外观设计上主观因素较强，不过我们还是可以从显卡厚度、长度、显卡物理保护设计、细节部分乃至观感等方面来为各位“选手”进行评价的。其中显卡长度影响了机箱内部的对流散热能力以及空间的充裕度，厚度大小影响主板PCI-E插槽的剩余可用的数目，显卡物理保护主要包括对显卡的PCB保护，这在直立机箱的环境下显卡长期在悬空插放的条件使用是否对扭曲变形形成保护尤为明显。

HD 5770显卡：


迪兰恒进 HD5770 1G Eyefinity 5

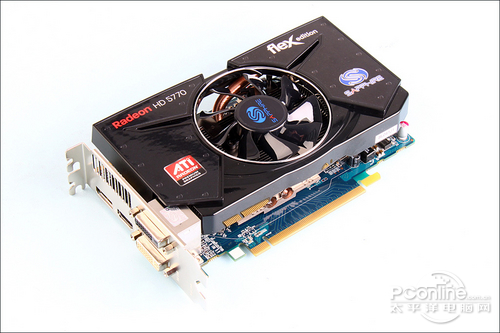

蓝宝石 HD5770 Flex


微星 R5770 HAWK


讯景 HD-577A-ZNF钻石版


盈通 R5770-1024GD5游戏高手

HD 5750显卡：


　　HIS HD5750 IceQ+ 1G


镭风 HD5750悍甲蜥二代1024


双敏 无极2 HD5750 DDR5大牛版

　　在HD5770显卡中，微星 R5770 HAWK显卡长度最长，不过从外观已经可以看出该卡的整体设计可谓不遗余力的，HD5750显卡上各款显卡长度控制均显得中规中矩。由于HD5700系列显卡定位不算高端，所以这类显卡均能轻松装进普通机箱中。厚度上，基本上所有显卡均控制在双槽的长度范围之内。

　　从以上的实拍对比可以看出，除了镭风 HD5750悍甲蜥二代1024显卡外，各款HD5770以及HD5750显卡均具备了一个到两个交火接口以及单个6pin外接供电，交火接口的配备为组建双卡交火的高性能平台提供了前提条件。不过用户在组建交火平台时需要注意显卡背部的固定螺丝的长度是否会顶着另外一块显卡的背部。

　　过一系列做工与细节对比，我们可以得出各块显卡的外观部分的分数(其中平均水平的以8分作为标准，保留一位小数)：

[page]

8、HD5700系列显卡横评：接口布局

　　介绍完外观后，下面到了接口布局的部分。下面是每一张HD5770/HD5750显卡的具体接口布局：

HD 5770显卡：

迪兰恒进 HD5770 1G Eyefinity 5

蓝宝石 HD5770 Flex

微星 R5770 HAWK

讯景 HD-577A-ZNF钻石版

盈通 R5770-1024GD5游戏高手

HD 5750显卡：

HIS HD5750 IceQ+ 1G

镭风 HD5750悍甲蜥二代1024

双敏 无极2 HD5750 DDR5大牛版

　　在HD5770显卡别中，各显卡的接口设计可谓各具千秋。其中最大的特色之处就是迪兰恒进 HD5770 1G Eyefinity 5显卡采用了单槽5个Mini-DisplayPort接口的布局了，可以通过宽域技术组建高达5屏的显示输出，让人惊艳。并且为了解决兼容性问题，迪兰恒进还随卡附赠了三条Mini Displayport转Displayport，及两条Mini Displayport转DVI转接线，方便用户。

　　至于其他产品中，蓝宝石以及讯景均采用了与公版一致的布局，可以实现三屏输出。盈通 R5770-1024GD5游戏高手则更多地考虑了普通用户的使用习惯，各种类型接口均兼顾。至于HD5750显卡中，普遍采用了3接口布局。

　　在评分标准上，HD5770公版的接口布局评分为8分，在评分上我们更多地考虑到实用性与用户的使用习惯。

[page]

9、HD5700系列显卡横评：散热器

　　我们首先从做工、外观对进行参测显卡的散热器进行比较，后面性能评测部分会有实际的散热效能比较。

HD 5770显卡：


迪兰恒进 HD5770 1G Eyefinity 5


蓝宝石 HD5770 Flex


微星 R5770 HAWK


讯景 HD-577A-ZNF钻石版


盈通 R5770-1024GD5游戏高手

HD 5750显卡：


HIS HD5750 IceQ+ 1G


镭风 HD5750悍甲蜥二代1024


双敏 无极2 HD5750 DDR5大牛版

　　由于厂商对产品定位不同，参测显卡的散热设计的做工也不尽相同。微星 R5770 HAWK显卡就是唯一一款采用了双风扇散热的产品，微星称之为Twin Frozr II散热器。而HIS HD5750 IceQ+ 1G显卡采用了封闭式涡轮散热的设计，外观上看起来十分彪悍。总的来看，HD5770显卡基本上都采用了热管辅助散热，而HD5750并没有采用这种方式。下面我们综合热管数目、风扇数目、散热面积、散热器做工 、安装时对人体保护等方面进行评分：

[page]

19、PConline评测室总结

　　迪兰恒进 HD5770 1G Eyefinity 5凭借799元的高性价比、5接口的罕见而丰富的布局、均衡的超频、功耗温度控制乃至噪音控制让该卡成为了当前最值得购买的HD5770显卡。但是如果玩家追求显卡的做工，那么微星 R5770 HAWK是你的不二之选，当然价位就更高了。

　　至于HD5750系列中仅有3款参测产品，双敏 无极2 HD5750 DDR5大牛版显卡虽然没有太多突出的亮点，但是胜在均衡的综合表现均让人感到满意。

值得推荐的HD5770/HD5750显卡：

高性价比HD5770显卡：迪兰恒进 HD5770 1G Eyefinity 5

　　AIB品牌、五个MINI DP接口（附送多种转接线）、出色的功耗温度控制、799元的售价。

适合品质第一价钱第二的用户：微星 R5770 HAWK

　　AIB品牌、出色的做工用料、豪华的散热器与超强的散热效果、性能强劲，不过价格1099元，相比其他HD5770要贵一些。

新显卡到来前，GTS450被HD5700双路夹击：

GTS450被HD5700双路夹击

　　在这次横向评测中，虽然HD5700系列显卡上市已久，但依然在主流显卡市场上独领风骚。同时由于NVIDIA在千元内显卡市场的后劲不足造就了HD5700显卡的辉煌，在N卡的GTX500系列主流新品推出之前依然具备性价比、性能、功耗温度等方面的竞争力。尤其面对GTS450这个竞争对手时，相信AMD能很好地利用HD5750以及HD5770形成夹攻之势。如果一旦NVIDIA还不进行价格战的话，恐怕GTS450乃至上市不久的GT440也难以抵御HD5700系列的攻势。

HD5750，主流用户的高性价比之选：

HD5750，主流用户的高性价比之选

　　如果你打算购买主流价位的显卡，AMD的HD5700很值得考虑，尤其是HD5750，售价仅599-699元，性能远远抛离NVIDIA同价位的GT440，而NVIDIA的同级别的GTS450，价格却贵了100-200元，相比之下HD5750的高性价比便不言而喻。而对于大多数用19英寸显示器的用户来说，HD5750的性能足以应付绝大部分主流游戏的需求了。

10、HD5700系列显卡横评：PCB设计

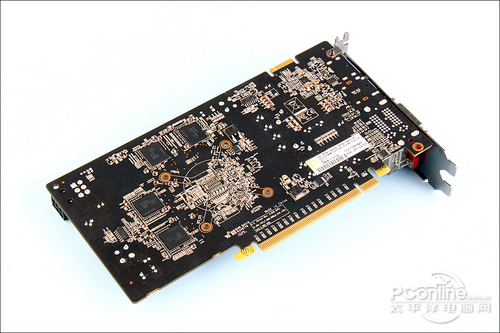

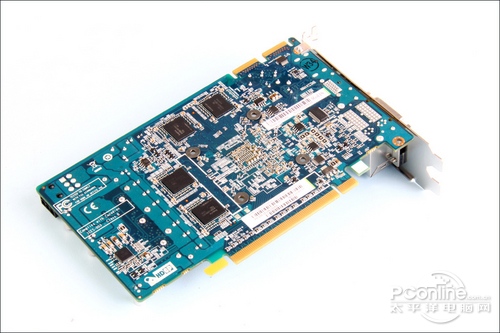

　　经过拆解后，各款HD5700系列显卡的PCB做工状况一览无余，首先我们整合各款显卡的PCB实拍图片。

HD 5770显卡：


迪兰恒进 HD5770 1G Eyefinity 5


蓝宝石 HD5770 Flex


微星 R5770 HAWK


讯景 HD-577A-ZNF钻石版


盈通 R5770-1024GD5游戏高手

HD 5750显卡：


HIS HD5750 IceQ+ 1G


镭风 HD5750悍甲蜥二代1024


双敏 无极2 HD5750 DDR5大牛版

　　所有显卡的PCB均采用了非公版设计。PCB做工决定了显卡的整体稳定性以及超频能力，在这次评定中，我们从显卡PCB的整体设计用料的丰富程度、整体布线、细节设计等方面进行评分：

[page]

11、HD5700系列显卡横评：供电部分

　　显卡的供电可谓显卡的原动力，决定了显卡的寿命还有超频能力，下面我们一起来看看这八款显卡的供电做工如何。

HD 5770显卡：


迪兰恒进 HD5770 1G Eyefinity 5


蓝宝石 HD5770 Flex


微星 R5770 HAWK


讯景 HD-577A-ZNF钻石版

盈通 R5770-1024GD5游戏高手

HD 5750显卡：


HIS HD5750 IceQ+ 1G


镭风 HD5750悍甲蜥二代1024


双敏 无极2 HD5750 DDR5大牛版

　　从实拍对比可以看出，一线大厂的HD5770显卡均内置了相数较多的供电，其中微星 R5770 HAWK的供电用料最让人称道。高质电感以及8针MOS管以及数量丰富的日系全固态电感是这次横向评测中供电最出色的产品。当然，HD5750以及HD5770显卡自身TDP不高，所以对供电的要求不高，这种供电上的差距主要在超频后的长期稳定性上有所体现。

　　综合供电相数、供电用料做工等方面因素，我们进行以下的评分：
