官方开核变6970！迪兰HD6950显卡评测

　　前言：说到“开核”一词，相信大部分DIY玩家都会首先想到AMD CPU。其实显卡上同样也存在可“开核”的显卡，例如之前的HD4830、GTX465等等，而最近最热门的“开核”显卡当属AMD的HD6950。由于HD6950都是由更高一个级别的HD6970屏蔽部分流处理器而得到的，而市面上部分HD6950采用BIOS的方式屏蔽，所以只需把公版HD6970的BIOS强行刷进HD6950显卡上，被屏蔽的流处理器就会被重新开启，HD6950也就成功鲤鱼跃门变成更为高端的HD6970！

　　不过，刷BIOS对于很多DIY新手来说难度确实不小，为此，迪兰恒进最近推出了一款官方“开核”的HD6950酷能++2G显卡，下面就让我们一起来看看它是怎样实现的吧！

-----------------------------------------------------------------------------

如果您不了解HD6950/6970这两款产品型号，建议先阅读下面的文章：

号令天下唯谁独尊?AMD发烧级HD6900首测
http://diy.pconline.com.cn/graphics/reviews/1012/2292224.html

-----------------------------------------------------------------------------

　　当然，就目前测试实例来说并不是所有的HD6950都能进行“开核”，毕竟并不是所有的HD6950都具备“开核”的体质，而且显卡“开核”需要重新刷一个非原厂的Bios，而非如CPU“开核”一样仅仅需要设置BIOS选项，这使很多DIY新手望而生畏。而今天我们评测室拿到的这块迪兰恒进HD6950酷能++2G正是解决了“开核”难的问题，现在就让我们一齐来看看它是怎样实现的吧！

迪兰恒进 HD6950酷能++ 2G  图片  评测  论坛  报价

　　自HD5000系列开始，迪兰恒进就开始使用“酷能”作为其高端显卡的系列名，而且“酷能”系列以其优越的性能和精良的做工赢得了许多DIY玩家的青睐。而今天评测的迪兰恒进HD6950酷能++2G就是这样的一张超越公版的显卡，而且还独家官方支持“开核”，现在就让我们来看看它的表现吧！

本期测试显卡天梯指引位置如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

显卡天梯图

　　PConline显卡产品天梯图说明：由于迪兰恒进HD6950酷能++2G在开核档的时候性能与公版的HD6970几乎一致，所以其性能定位于HD6970的位置。而关闭开核后的迪兰恒进HD6950酷能++2G的性能与公版的HD6950完全一样，故其性能定位应为在HD6950的位置。

[page]

2、独家官方开核！迪兰恒进HD6950酷能特色介绍

一键切换BIOS

　　迪兰恒进HD6950酷能++显卡内置双重bios，而其中主bios已经是官方针对开核设计的BIOS，所以显卡默认就处于开核状态，用户使用的时候马上就能体验更高端HD6970显卡的优越性能了。而且，拥有官方的支持，显卡开核肯定更为给力、更为稳定！而备用bios就是公版频率的HD6950显卡bios，一旦开核失败，显卡恢复默认使用绝对轻松解决。

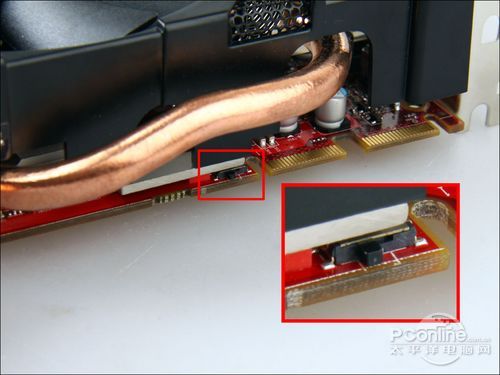

切换BIOS开关

　　迪兰恒进HD6950酷能++显卡在Crossfire接口旁边设置了一个拨片，是用于开核BIOS与备用BIOS之间切换的。而对于一般用户来说，这就相当于显卡的开核开关，只需要轻轻一拨就能将显卡在HD6950/HD6970之间变换（当然要在断电的情况下才能切换），使用非常简单明了，大大降低了用户开核的难度。

默认状态

　　“开核开关”在“2”档的时候，GPU-Z显示流处理数量为1408，显卡频率为800/5000MHz，此时显卡明显为公版的HD6950的参数。

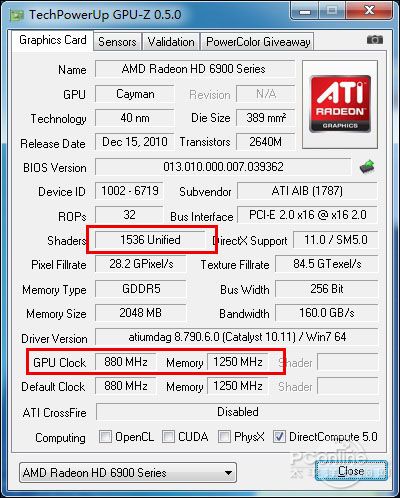

开核状态

　　但再将开核开关拨到“1”档时，发现被屏蔽的流处理单元已经被开启，现在的SP数上升到1536，与HD6970持平，可见官方的开核功能是成功实现了开核，并且显卡频率也上升到了880/5000MHz，核心频率也与公版频率一致，让显卡的性能再上一个台阶！当然，显卡的性能还有开核的提升还是需要我们进一步的评测才能得出来，在评测之前我们先来看看这块显卡的做工吧！

[page]

3、迪兰恒进HD6950酷能++显卡拆解赏析

迪兰恒进 HD6950酷能++ 2G

　　迪兰恒进 HD6950酷能++ 2G显卡采用非公版设计，散热器采用纯黑作为主色调，再以纯黑网罩覆盖整块显卡。而两个9CM大风扇几乎占满显卡的面积，可想其散热性能不容小窥，当然也很合各个硬件DIY玩家的审美标准。


接口部分

　　迪兰恒进 HD6950酷能++ 2G显卡采用了双DVI+双DP+HDMI接口，支持四屏输出，足以满足绝大部分用户的输出需求。迪兰恒进 HD6950酷能++ 2G显卡的输出接口都采用了全封闭设计，再辅以一相的接口辅助供电，很好地保证了输出信号的稳定性。显卡提供了两个Crossfire接口，可支持双/三卡CF显卡并联阵列。


豪华的散热器

　　迪兰恒进 HD6950酷能++ 2G显卡的散热器部分使用了大面积的纯铜底座，可完全贴合CPU表面。再以3条8mm直径的纯铜热管将热量引导到整齐并排的鳍片上，最后用两个9CM散热风扇将热量吹出显卡表面。可见散热器已足以满足显卡的散热需求。

PCB

　　迪兰恒进 HD6950酷能++ 2G显卡PCB的长度与公版HD6950一致，整体上看原件排布整齐，并无明显缩水现象。兰恒进HD6950酷能++显卡基于代号为Cayman的40mm制程的改进的VLIW4架构核心设计，相比公版HD6970显卡屏蔽了2组SIMD阵列，显卡22个SIMD阵列组成了1408个流处理单元，所以显卡可以通过一些破解手段启动起被屏蔽的流处理器，从而变成HD6970。此外，显卡还内置了32个光栅处理单元与88个纹理单元。


核心与显存

　　迪兰恒进 HD6950酷能++ 2G显卡内置了双图形引擎，支持DirectX11、Shader Model5.0、优化细分曲面、形态抗锯齿、改进的各向异性过滤与HD3D等3D游戏技术，还支持UDVD3、AMD APP与蓝光3D等多媒体加速技术，统称为AMD Eyespeed技术。在节能技术方面，该卡还支持最新的PowerTune技术。还支持与DisplayPort 1.2a、HDMI 1.4、宽域等显示技术。8个显存颗粒组成了2048MB/256Bit的GDDR5显存，默认频率（备份Bios）为800/5000MHz(核心/显存)，而开核后频率（开核bios）为880/5000MHz（核心/显存）。


供电部分

　　迪兰恒进HD6950酷能++显卡采用了6+1相分离式供电模块设计，相比公版HD6950略为逊色，不过供电部分用料相当不错，而且mos管上覆盖了一个纯铜的散热器用以稳定显卡供电，所以显卡的供电能力依然不容小窥。另外，显卡采用了6+8pin的供电接口，公版6970一致，保证开核+超频后更稳定。

[page]

4、显卡测试平台和方法说明

　　由于迪兰恒进HD6950酷能++显卡开核前后性能差别较大，所以本次评测将开核前后的成绩视作两块显卡来处理，也方便大家比较。另外由于各块显卡都定位高端，所以评测中所使用的分辨率为1920x1080 4AA和2650x1600 0AA。

5、3D理论性能测试：3DMark 11

3DMark 11

　　3DMark 11使用原生DirectX 11引擎，在测试场景中应用了包括Tessellation曲面细分、Compute Shader以及多线程在内的大量DX11新特性。基准测试包含四个图形测试项目，一项物理测试和一组综合性测试，并提供了Demo演示模式。

测试成绩

6、3D理论测试：Heaven Benchmark 2.1

Heaven benchmark 2.1

　　游戏引擎开发商Unigine推出的DirectX 11 GPU测试程序Heaven Benchmark，凭借对曲面细分等新特性应用的深度和广度成为媒体和玩家测试DX11显卡的重要工具。2.1版加入了对OpenGL 4.0标准规范的支持，包括OpenGL模式下的硬件曲面细分技术，并且加入了对多种立体3D模式的支持。此外，2.1版本还进行了一些细节方面的优化和完善。

测试成绩

[page]

7、DX11游戏：《尘埃2》

尘埃2

　　《尘埃2》是一款DX11游戏，也是著名的赛车类游戏，在玩家群体中有很好的口碑，呈现出真实、绚丽的赛车竞赛场景。我们采用测试采用而来游戏自带的Benchmark Test。

测试成绩

8、DX11游戏：《异形大战铁血战士》

异形大战铁血战士

　　《异形大战铁血战士》是早期的DX11游戏之一，而Rebellion推出了Benchmark 1.03，不过设置比较麻烦，需要修改快捷方式并添加命令行，且要修改文本文档来改变测试环境设置，希望以后的Benchmark版本能够改进。

测试成绩

[page]

9、DX11游戏：《地铁2033》

地铁2033

　　《地铁2033》拥有次世代顶级的画面表现，精确的实时光照，高精度的体积阴影，PhysX加速效果，尤其是整体大范围烟雾尘埃刻画更是出众，营造出了一个极具渲染力的恐怖末日游戏场景。我们采用1.02版的Benchmark进行测试，画质为“高”，为了公平起见，我们没有开启“PhysX”特效，这样更能反映显卡的DX11性能。

测试成绩

10、DX11游戏：《失落的星球2》

失落的星球2

　　游戏采用CAPCOM独自研发并进一步强化的“MT-Framework 2.0”游戏引擎，呈现比前作更为细致美丽的画面，使用该引擎的还有《鬼泣4》和《生化危机5》，并且PC版本加入了DX11特效，成为一款具备DX11性能参考价值的游戏。我们使用了官方的Benchmark Test B进行测试。

测试成绩

[page]

11、DX10游戏：《孤岛危机：弹头》

《孤岛危机：弹头》

　　虽然《孤岛危机》是一款DX10游戏，但现在游戏画面仍是相当精美，即使当今的高端显卡，在全特效下运行起来仍相当勉强，对显卡的DX10性能仍有一定参考意义。我们测试环境设定为高，用自带的Benchmark进行测试。

测试成绩

　　评测小结：在评测中可以看到即便是使用HD6950公版的默认频率之下，迪兰恒进HD6950酷能++显卡能在绝大部分项目中领先于对手Nvidia GTX560Ti，可见显卡的性能之高。而开核之后，显卡的性能大幅飙升10%以上，除失落星球2外，所有项目都大幅领先于Nvidia的GTX560，显卡开核性能之强悍显露无遗。

12、功耗温度评测

FurMark

　　在测试之前需要说明的一点是，单张显卡的独立功耗一般情况下很难测出，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，我们使用功耗测试仪来检测功耗。5分钟后记录核心满载时的温度，然后待机5分钟，记录待机温度。测试环境保持在空调室温25摄氏度。

　　迪兰恒进HD6950酷能++显卡在功耗测试方面很不错，开核前后整体功耗均低于GTX560 Ti。开核后功耗仅提升了23W，比较合理的功耗增加。而温度测试方面，得益于三热管的散热器，迪兰恒进HD6950酷能++显卡的温度控制相当不错，而开核后满载温度也仅仅提升了5摄氏度，大概68摄氏度左右的水平。

13、PConline评测室总结

迪兰恒进HD6950酷能++ 2G

独家官方支持开核，显卡开核更为给力：

　　在整个开核测试之中，迪兰恒进HD6950酷能++显卡完全没有出现花屏或者卡顿之类的不稳定现象，可见官方在显卡开核的稳定测试方面已经下了相当大的功夫。毕竟只有显卡设计方才会知道显卡开核最需要怎样的bios，这样很大程度上保证了显卡运作与开核的稳定性。

　　而对于用户来说，仅仅需要拨动一下显卡上的拨片就能将显卡在HD6950和HD6970之间来回切换，这种类似于“一键开核”的方式大大方便了用户的开核使用，毕竟并不是每一个用户都是高端娴熟的DIY玩家。而另一方面而言，显卡默认处于开核状态并且官方也提供了2年的质保，让用户放心地使用开核，这无疑是开核显卡里面的最优之选。

公版6950的价格，6970的性能：

　　迪兰恒进HD6950酷能++显卡媒体报价为2399元，与公版HD6950 2G处于同一水平，但换来包开核、更强力的散热器，这意味着将可以用HD6950的价钱买到HD6970的性能，无疑大大提升了显卡的性价比，相比很多高频版的GTX 560 Ti来得更加超值。对于每一个追求卓越性价比的高端DIY玩家来说，这肯定是一大福音。
