没有不可能!唯一刀版设计铭瑄GTS450评测

 　　前言：性能与显卡设计规模成为了不可调和的矛盾，越高端的显卡，整体设计的集成度越复杂。按照这个规律，那么注重迷你与便携的HTPC平台用户就得放弃高性能3D显卡？那可未必，铭瑄就率先推出了一款基于中端性能级别的刀版设计的显卡，也就是铭瑄 GTS450 Mini。产能的成熟、GPU核心迭代设计的优化使得GTS450这类899元性能价位的显卡也能做到入门级显卡般的迷你，今天的铭瑄 GTS450 Mini就是开了先例。那么该卡在有限的空间内如何解决散热、供电问题，并且性能上有否进行缩水呢？下面就关注我们的测试。

　　大部分HTPC采用的是集显平台，虽然已经可以满足电影、上网等方面的应用，但玩大型3D游戏就无缘了，尤其DX11游戏为甚。相信不少朋友有想过在客厅利用投影、高清液晶电视等大型显示设备来享受更刺激、更震撼的游戏效果，要是为HTPC装上一款性能强劲的独立显卡，这种想法就能够轻易实现。今天的铭瑄 GTS450 Mini提供了这一可能。

铭瑄 GTS450 Mini  图片  评测  论坛  报价  网购实价

　　铭瑄 GTS450 Mini显卡除了刀版的外观设计外，性能、供电等显卡重要规格也并没有任何的缩水，这是消费者更加关注的地方。该卡依然内置了1GB容量的GDDR5显存，而不是缩水版的512MB版本GTS450显卡。此外在频率上基于GTS450显卡公版频率，如此一来我们手上的铭瑄 GTS450 Mini性能与公版GTS450并无两样。

本期测试显卡天梯指引位置如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

显卡天梯

　　PConline显卡产品天梯图说明：公版频率的铭瑄 GTS450 Mini显卡在性能上并没有任何的缩水，所以在今天的显卡天梯图中处于代表公办性能的GTS450红点的位置。

[page]

HTPC最强音！铭瑄 GTS450 Mini显卡刀版设计介绍

　　同样是迷你版设计，不过相比起我们已经逐渐熟悉起来的单槽设计GTS450显卡，刀版GTS450显卡倒是第一次接触。刀版显卡的最大特征就是显卡高度比普通显卡少一半，从而满足HTPC狭窄空间内安装的需求。

铭瑄 GTS450 Mini  图片  评测  论坛  报价  网购实价

　　作为市面上唯一一款刀版GTS450显卡，为了突出铭瑄 GTS450 Mini显卡的极致迷你，我们将刀版的铭瑄 GTS450 Mini显卡与普通显卡进行一同的比较。插到主板上工作时，我们可以发现铭瑄 GTS450 Mini显卡占据的空间更小，更有利于侧吹CPU散热风扇的散热，与对流式散热的机箱内部融为一体。

铭瑄 GTS450 Mini显卡与普通显卡占据在主板空间的比较

　　与此同时，我们将铭瑄 GTS450 Mini显卡与其他品牌的GTS450显卡进行外观的对比。可以发现铭瑄 GTS450 Mini显卡无论在长度还是高度均显得十分的迷你。同样为GTS450芯片，但是不缩水，可见铭瑄的研发工程师为这张卡的优化设计动了不少脑筋。

与同样为GTS450显卡的外观比较

铭瑄 GTS450 Mini显卡更加迷你

[page]

铭瑄 GTS450 Mini显卡赏析

　　铭瑄 GTS450 Mini显卡虽然采用了刀版设计，但是该卡是否保持与主流GTS450一致甚至超越的做工水平也是我们关注的地方。

铭瑄 GTS450 Mini

　　首先在接口方面，由于高度减半的先天限制，使得铭瑄 GTS450 Mini显卡只内置了HDMI+DVI接口，保留了数字输出接口中最常用的，并且这也是折中方案，毕竟目测可以看出，该卡接口部分已经不能同时容纳VGA+DVI接口了。但是铭瑄也考虑到这点了，随卡配送大挡板和VGA转接头，保证良好的通用性，值得一赞。

接口布局


细节部分

　　显卡依然内置了一个6pin外接供电，毕竟GF106架构自身功耗还是较高的，不过这个供电的安装方向与平时我们接触的显卡不同。此外，该卡并没有内置SLI接口，这样与多卡互联无缘了。

散热器拆解


散热器细节

　　铭瑄 GTS450 Mini显卡采用了一体式散热器，风扇采用双滚珠结构，并且具有4Pin PWM转速调节功能，实现侧吹的散热风道。毕竟这是GTS450显卡，散热器体积受到了刀版半高设计的限制，所以在使用时风扇转速较高，而且铝散热块的热量还是很明显的，所以用户在使用时不要手摸散热器，这一点在显卡表面贴纸中已经得到提示。


显卡PCB

　　作为中端芯片的刀版显卡，铭瑄 GTS450 Mini显卡的PCB设计体现了“物尽其用”，在有限的PCB表面空间内预留了尽量多的供电用料。并且铭瑄为了实现刀版也具备1GB的显存，PCB前后部分均内置了个4颗显存颗粒。


GPU与显存颗粒

　　铭瑄 GTS450 Mini显卡基于40nm制程的GF106核心架构，具体步进为GF106-250-KA-A1，内置了192个流处理器。显卡支持DirectX 11与Shader Model 5.0特效，还支持NVIDIA自身的CUDA、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。内置了4个海力士的GDDR5显存颗粒，组成了1GB/128bit的规格。频率为783/3608MHz(核心/显存)，与公版频率持平。

供电部分

　　在有限空间内显卡配备完整的3+1相供电，清一色使用富士通高品质固态电容，而且每相供电配备3颗安森美低阻抗八爪鱼mos管，确保显卡纯净充足的电力供应。垂直设计的6Pin电源接口能够保证显卡与小机箱良好的兼容性，方便机箱电源走线。可以看出该卡的PCB的设计完完全全与缩水二字隔绝。

[page]

HTPC机箱实战装机对比

　　为了让大家从感官上了解到半高刀版显卡铭瑄 GTS450 Mini对HTPC的完美适应性，我们进行了实战装机对比。我们同时安装了铭瑄 GTS450 Mini显卡与普通GTS450显卡并进行对比。

在HTPC机箱安装铭瑄 GTS450 Mini显卡

在HTPC机箱中安装全高显卡

侧面角度可以看出半高显卡安装在机箱中显得恰到好处

全高显卡安装后可以看出明显凸出，并不能装上挡板

　　从以上的实战装机对比可以看出，在标准的HTPC平台下，半高刀版设计的铭瑄 GTS450 Mini显卡刚好可以安装在HTPC机箱中，并且装上侧面挡板后也没有任何的空间阻隔现象，这种半高显卡与HTPC机箱可谓绝配，反观普通显卡根本不兼容HTPC机箱，凸出部分十分明显。加上GTS450性能还是不俗的，安装铭瑄 GTS450 Mini显卡后的HTPC平台，其3D性能也毫不逊色与普通中塔式机箱搭建的平台的。

[page]

显卡测试平台和方法说明

　　在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。

　　铭瑄 GTS450 Mini显卡基于公版的783/3608MHz的频率，我们选用了HD5750显卡来进行性能上的对比。此外，作为HTPC平台最强的3D显卡，铭瑄 GTS450 Mini显卡的温度与功耗控制也是我们关注的地方。此外，由于定位HTPC平台加上自身刀版设计关系，我们不将对铭瑄 GTS450 Mini显卡进行超频测试。

　　在平台方面我们采用了P55+Core i7 870的高性能组合来抵消整机性能对显卡性能发挥的瓶颈影响。针对中端定位的显卡测试我们选用的测试分辨率为1680×1050 4AA与1680×1050 0AA，画质全部为高并安装了最新的A/N卡驱动。在3DMark Vantage与3DMark 11中选择P档进行测试。

3D理论性能测试：3DMark Vantage

　　3DMark Vantage是一款完全针对DirectX 10开发的测试软件，只提供DX10的API，因此DX9的显卡就无缘测试了，而3DMark Vantage较权威地得出显卡的DX10性能，对于消费者了解显卡的理论性能有一定的指导意义。而3DMARK Vantage提供了4个等级的标准设置，分别是Entry（入门级别），Performance（性能级别），High（高端级别）和Extreme（极致级别）。根据本次测试显卡的定位，我们选择Performance（性能级别）对显卡进行测试。

测试画面

　　3DMark Vantage认为不同级别的测试模式，显卡和CPU之间的权重比例是不一样的，因此四个测评模式下的评分标准也不一致，下面我们来看看四个模式中，显卡和CPU的权重比为多少：

　　3DMark Vantage 总得分标准：
　　3DMark＝1/（显卡权重系数 / 显卡总分＋CPU权重系数 / CPU总分）

测试成绩

　　DX10时代的3D性能测试工具3DMark Vantage依然具备性能参考价值，铭瑄 GTS450 Mini显卡在测试总分上比HD5750高出不少，DX10性能没有丝毫的缩水。

3D理论性能测试：3DMark 11

　　经过一段插曲后，3DMark 11终于在无数的目光下横空出世。顾名思义，3DMark 11最大的卖点就是使用原生DirectX 11引擎，在测试场景中应用了包括Tessellation曲面细分、Compute Shader以及多线程在内的大量DX11新特性。

3DMark 11

　　3DMark 11包含了演示模式与基准测试模式，演示模式包含了深海（Deep Sea）和神庙（High Temple）两大测试场景，画面效果堪比CG电影。

　　基准测试包含四个图形测试项目，一项物理测试和一组综合性测试，并提供了Demo演示模式。该测试程序使用了Bullet物理引擎，支持新的在线服务，并在原有英文支持的基础上，加入了德语、芬兰语以及简繁体中文的原生支持。

测试场景截图

测试成绩

　　3DMark 11的测试中HD5750显卡成绩更好，不过铭瑄 GTS450 Mini显卡与HD5750显卡的成绩差距不算太大。

[page]

Heaven Benchmark 2.1对比测试

　　游戏引擎开发商Unigine推出的DirectX 11 GPU测试程序Heaven Benchmark自推出以来，就凭借对曲面细分等新特性应用的深度和广度成为媒体和玩家测试DX11显卡的重要工具。

Heaven benchmark 2.1

测试界面

　　在2.0版本的基础上，Heaven Benchmark 2.1测试工具加入了对OpenGL 4.0标准规范的支持，包括OpenGL模式下的硬件曲面细分技术。并且加入了对多种立体3D模式的支持，包括Anaglyph、Separate Images、NVIDIA 3D Vision、iZ3D等等。此外，2.1版本还进行了一些细节方面的优化和完善。

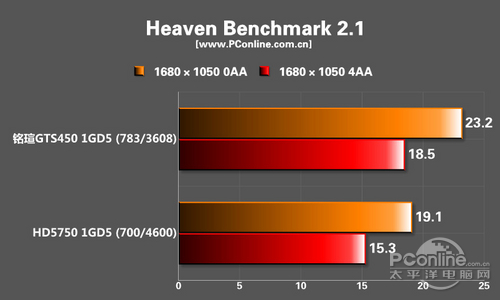

测试成绩

　　Heaven Benchmark 2.1基于DX11的核心特效细分曲面，在这个DX11基准测试项目中我们可以看到Fermi架构的GTS450显卡相比第一代对细分曲面优化不成熟的HD5750显卡更具优势，测试成绩上取得了明显的领先。

DX9游戏《使命召唤7》对比评测

　　《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。

游戏截图

　　而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤：黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。

测试成绩

　　作为年度FPS大作《使命召唤7》，经典游戏的口碑与流行度不言而喻。从这个游戏的测试成绩可以看出，铭瑄 GTS450 Mini显卡的性能还是不俗的，画面表现十分流畅且领先了HD5750显卡。

[page]

DX10游戏《孤岛惊魂2》对比评测

《孤岛惊魂2》

　　FarCry2《孤岛惊魂2》是一款DX10游戏，我们采用自带BenchMark进行测试，模式为DirectX 10，品质为High。

《孤岛惊魂2》测试benchmark

测试成绩

　　《孤岛惊魂2》的配置要求不高，测试过程均十分流畅，铭瑄 GTS450 Mini显卡的测试成绩抛离了HD5750。

DX10游戏《生化危机5》对比评测

生化危机5　

　　《生化危机5》的剧情将围绕病毒起源为核心展开，故事背景设定在安布雷拉公司覆灭之后，舞台转移到了神秘的非洲大陆。游戏引入了在线和本地联机的要素，支持双人分屏游戏，流程中有大量的双人协作解迷要素，需要玩家与好友或是NPC控制的搭档协力才能通过的战斗和机关。

测试BenchMark

　　《生化危机5》的测试项目有两个，第一项主要测试平台游戏性能作为运行《生化危机5》的参考，第二项特定场景的测试主要体现CPU性能，显卡对于这个测试的影响非常细微，因此我们采用的是第一个测试项目，即Variable Benchmark。

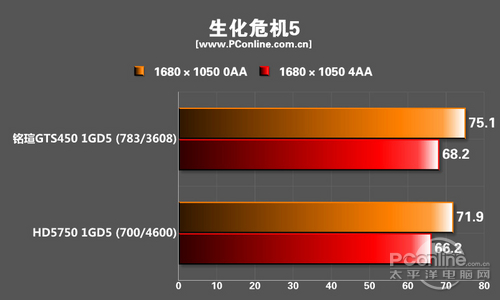

测试成绩

　　《生化危机5》游戏的Fixed模式测试中，我们可以发现铭瑄 GTS450 Mini显卡与HD5750显卡的测试成绩相差不大，不过铭瑄 GTS450 Mini显卡依然保持领先的形势。

[page]

DX11游戏《尘埃2》对比测试

　　在前作《尘埃》大获成功之后，这款与已故赛车手科林麦克雷合作的拥有十年发展历史的游戏又出新作——《尘埃2》在越野赛表现形式的多样性方面展开了探索。

尘埃2

　　该游戏的一大特色是将当代越野赛的一些真实事件记录在册，给玩家带来无数的变化，更有真实世界环境挑战的体验。世界巡游赛让玩家在富有侵略性的赛事中角逐，同时玩家还能在非常特别的新地点参与单人赛事，这些新地点包括峡谷赛事、丛林小径以及城市竞技场环境等等。

游戏自带Benchmark Test

测试成绩

　　DX11游戏《尘埃2》对显卡要求不高，中端DX11显卡在1680×1050的分辨率中跑出十分流畅的成绩。铭瑄 GTS450 Mini显卡在测试成绩对比中全面领先了HD5750，而且领先幅度较大。

DX11游戏《异形大战铁血战士》测试

　　《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的，本次的游戏的剧情没有照搬电影的剧情，而是将舞台设定为名叫BG-386的行星，相同的是人类在该星球发现了古代金字塔，而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。

《异形大战铁血战士》

　　一直以来，我们都采用Fraps来进行游戏过程的帧数检测，所以还是有一定的随机性影响成绩。不过最近Rebellion正式推出了《异形大战铁血战士》的Benchmark，版本为1.03。不过设置比较麻烦，需要修改快捷方式并添加命令行，且要修改文本文档来改变测试环境设置。希望以后的Benchmark版本能够改进。

Benchmark测试界面

测试成绩

　　DX11游戏《异型大战铁血战士》的Benchmark测试中可以看出铭瑄 GTS450 Mini显卡与HD5750显卡各具备一个优势项目，其中铭瑄 GTS450 Mini显卡在4AA下成绩更好。

[page]

PConline评测室总结

　　铭瑄 GTS450 Mini显卡的出现，让HTPC平台羸弱的3D性能的时代一去不复返。中端桌面级别的3D性能能够满足市面上主流3D游戏在1680×1050分辨率的流畅运行，这从我们以上的测试就能体现，性能与做工不缩水让我们对该卡保持较佳的印象。加上该卡独特的散热方式，很好地避免了显卡对HTPC平台散热的影响。总的来说，铭瑄 GTS450 Mini显卡是一款设计精巧的GTS450显卡。

　　作为首款半高刀版GTS450显卡，这次铭瑄抢到了市场的先机，让用户对于HTPC的定位乃至选择显得多元化。这得益于厂商开拓新领域以及显卡整体功耗与产能的提升，加上899元的这个与主流GTS450一致的报价，使得实现这种平台的难度不大。随着铭瑄 GTS450 Mini显卡的出现，在客厅中不仅仅享受高清电影，畅玩大型3D游戏也不再是梦想。

DX11游戏《失落的星球2》评测

失落的星球2

　　游戏采用CAPCOM独自研发并进一步强化的“MT-Framework 2.0”游戏引擎，呈现比前作更为细致美丽的画面，使用该引擎的还有《鬼泣4》和《生化危机5》，并且PC版本加入了DX11特效，成为一款具备DX11性能参考价值的游戏。本次测试，我们使用了官方的Benchmark Version进行测试，结果具备很大的权威性。

失落的星球2

测试成绩

　　在这个DX11 API的Benchmark测试中，铭瑄 GTS450 Mini显卡的成绩依然大幅度抛离了HD5750，毕竟该卡自身的性能优势明显。

显卡功耗温度对比

　　在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在空调室温22摄氏度。

Furmark

测试成绩

　　刀版设计的铭瑄 GTS450 Mini显卡在散热与功耗方面更需引起关注，这是因为在HTPC环境下散热空间紧张使得对显卡温度控制要求较高。铭瑄 GTS450 Mini显卡在满载环境下温度达到了78摄氏度，这比普通GTS450显卡高一些，不过这是合理水平，毕竟半高显卡散热面积不大。不过绝大部分热气流通过第二层挡板排出，所以对HTPC机箱内部散热没有构成明显的影响。

　　至于功耗方面，在高端P55平台下满载功耗达到211W，如果在HTPC中选择安装ITX主板的平台，那么满载功耗肯定会在200W以下的，这样就免除了消费者对于高端3D性能的HTPC平台在功耗上的担忧。

[page]

铭瑄 GTS450 Mini显卡高清测试

　　欣赏高清大片是用户组建HTPC的最大出发点，因此对铭瑄 GTS450 Mini显卡的高清方面的应用还是需要进行一番介绍与测试的。作为GTS450家族的一员，铭瑄 GTS450 Mini显卡拥有完美的高清硬解码和次世代音频源码输出功能。

铭瑄 GTS450 Mini显卡支持高清源码输出

　　我们选用totalmedia theatre 5作为高清影片的播放软件，电影片源为阿凡达加长版蓝光原盘 DTS-HD master，码率28Mbps-40Mbps，并使用了任务管理器来检测CPU占用率。

高清播放实拍

CPU占用率徘徊字百分之3到百分之5之间

　　从蓝光高清影片《阿凡达》的播放测试中我们可以看出，CPU占用率十分低，基本上在百分之3到百分之5之间，也就是说铭瑄 GTS450 Mini显卡支持完整的高清硬件加速，加上该卡支持高清源码输出，让高清的声像信号得到同步高质量输出，比起普通集显HTPC平台高清输出质量更高、CPU运算负担更低。总的来说，通过性能强悍的GTS450显卡，就能在迷你的HTPC平台实现原本在普通大型机箱中实现的高清功能。
