双龙出海!双敏HD6900显卡3DMark 11测试

　　前言：随着新一代顶级单卡单芯产品线的更新换代的完成，AMD的HD6970与HD6950保持在2千到3千价位下对NVIDIA的竞争力，配合顶级单卡HD5970以及千元悍将HD6870与HD6850，AMD的中高端市场产品线可是十分给力的。虽然定位顶级，但是HD6900系列显卡不再是神秘之师，如今市面上已经有HD6970与HD6950显卡上市发售。今天介绍的双敏 无极HD6970 DDR5黄金版、双敏 无极HD6950 DDR5黄金版就是其中消费者能够接触到的顶级DX11单卡。事不宜迟，下面就和我们一起关注这两款显卡的介绍与测试吧。

　　这两款显卡均隶属于双敏的主打产品线无极系列。双敏 无极HD6970 DDR5黄金版的2999元报价以及双敏 无极HD6950 DDR5黄金版的2299元报价均在3K以内，形成了对NVIDIA Geforce GTX570的夹击之势，其中后者更加利用了GTX570与GTX460之间的1500到2500元的价格空白，为在这价位具备购买力的DIY玩家提供了独家选择。

双敏 无极HD6970 DDR5黄金版

双敏 无极HD6950 DDR5黄金版

　　由于AMD这边还没开放非公版HD6900系列显卡的设计授权，双敏 无极HD6970 DDR5黄金版与双敏 无极HD6950 DDR5黄金版依然基于AMD公版茶几，具备了原厂的品质。

本期测试显卡天梯指引位置如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

　　PConline显卡产品天梯图说明：由于两款显卡均为原厂公版，所以双敏 无极HD6970 DDR5黄金版与双敏 无极HD6950 DDR5黄金版显卡的产品天梯图均在公版的红点位置。其中双敏 无极HD6970 DDR5黄金版显卡的频率为880/5500MHz，双敏 无极HD6950 DDR5黄金版的频率为800/5000MHz。

[page]

双敏 无极HD6970 DDR5黄金版介绍

双敏 无极HD6970 DDR5黄金版  图片  评测  论坛  报价  网购实价

　　作为Radeon HD6970显卡的一员，双敏 无极HD6970 DDR5黄金版显卡属于AMD新一代的单卡单芯旗舰产品，可见其显赫的高端定位。不过从高端的定位来看，2999元的报价十分亲民，这个价位是与GTX570直接竞争的。虽然双敏 无极HD6970 DDR5黄金版显卡基于公版HD6970原厂设计，不过显卡正面还是贴上了个性化的品牌贴纸。加深了消费者的印象。

五接口布局

　　双敏 无极HD6970 DDR5黄金版显卡内置了双DVI+HDMI 1.4a+双Mini-DisplayPort 1.2的布局，配合AMD主打特色技术Eyefinity宽域技术，数字化的5接口布局最多支持6台显示设备的输出，让具备大屏输出需求的用户如鱼得水。这是AMD一直与NVIDIA竞争中在多屏输出上的优势。此外，双敏 无极HD6970 DDR5黄金版显卡内置了2个交火接口，支持最多4块Radeon HD6970显卡的交火。

　　 在双敏 无极HD6970 DDR5黄金版显卡交火接口旁边我们发现了一个细小的开关，这是双BIOS的切换开关。玩家可以通过刷新高频BIOS来提升显卡的性能与更正旧BIOS的问题，并且不用担心刷BIOS带来的风险，因为显卡自带提供了一个后备BIOS来恢复出厂设置，此时玩家只需进行切换就可以了。

外接供电

　　双敏 无极HD6970 DDR5黄金版显卡内置了6针+8针的供电接口，该卡最大功耗为250W，游戏功耗为190W，待机功耗为20W。

显卡背板

　　双敏 无极HD6970 DDR5黄金版显卡内置了一块金属背板，其起到的作用是不言而喻的，不仅提供背部供电元件的散热，而且有利于固定PCB而不易变形。

[page]

双敏 无极HD6970 DDR5黄金版散热器拆解

显卡散热器拆解

　　与公版HD6970显卡一样的是，双敏 无极HD6970 DDR5黄金版的真空腔均热板散热模块焊接到散热支架中。并且散热外壳与散热支架并没有采用螺丝固定设计，所以我们并不能用工具拆下来，而是只能用暴力方式将卡位脱离从而取出散热外壳。

　　双敏 无极HD6970 DDR5黄金版的散热模块采用了更高效的真空腔均热板的传热方案，而不是以往的热管传热方式。具体原理类似于热管，但在传导方式上有所区别，热管为一维线性热传导，而真空腔均热板中的热量则是在一个二维的面上传导，因此效率更高。具体来说，真空腔底部的液体在吸收芯片热量后，蒸发扩散至真空腔内，将热量传导至散热鳍片上，随后冷凝为液体回到底部。

散热模块已被焊接到散热支架中

　　由于双敏 无极HD6970 DDR5黄金版采用了高达5个接口的布局，故PCI-E挡板的排风口空间只有大概双层挡板面积的四分之一。虽然接口数量与排风空间的设计成为了矛盾，不过在基本满足散热要求的前提下，自然需要为Eyefinity宽域技术让步。

热风排出空间

涡轮散热风扇特写

　　双敏 无极HD6970 DDR5黄金版的涡轮散热风扇的噪音控制不错，在进行满荷载环境下显卡的风扇噪音保持在一个适宜的水平。

[page]

双敏 无极HD6970 DDR5黄金版PCB介绍

　　作为顶级单卡单芯产品，双敏 无极HD6970 DDR5黄金版的PCB设计品质自然毫不含糊。这种公版的设计无论细节做工、用料质量等均达到了数一数二的水平。


显卡PCB

　　显示核心倒置放置或者倾角45度放置成为了AMD显卡的标志性设计，配合方形金属框为直接裸露的核心提供周全的保护，45度放置设计配合核心周边的金属框形成了同一水平面，并且边角不成同一直线，核心四角接近金属框，让显卡散热器安装的时候不容易损害核心。


显卡核心及显存

　　双敏 无极HD6970 DDR5黄金版基于代号为Cayman XT的40mm制程的改进的VLIW4架构核心设计，显卡内置24个SIMD阵列组成了1536个流处理单元、32个光栅处理单元与96个纹理单元。

　　显卡内置了双图形引擎，支持DirectX11、Shader Model5.0、优化细分曲面、形态抗锯齿、改进的各向异性过滤与HD3D等3D游戏技术，还支持UDVD3、AMD APP与蓝光3D等多媒体加速技术，统称为AMD EyeSpeed技术。在节能技术方面，该卡还支持最新的PowerTune技术。还支持与DisplayPort 1.2a、HDMI 1.4、宽域等显示技术。8个显存颗粒组成了2048MB/256Bit的GDDR5显存，频率为880/5500MHz(核心/显存)。

核心显存供电部分

I/O供电部分

　　至于供电部分，作为顶级DX11显卡，双敏 无极HD6970 DDR5黄金版采用了高成本高电气性能的数字供电设计。

数字供电模块

双敏 无极HD6970 DDR5黄金版的供电部分采用核心与显存分离式的供电方案。核心部分共使用了Volterra VT1156MF芯片，搭配2颗CLA1108耦合电感，组成豪华的4相+2相数字供电方案，比起Radeon HD5870时代的4相提供更高的供电负载。显存同样采用数字供电方式，两颗R23电感组成2相供电。该卡的供电做工用料品质可谓无可挑剔。

[page]

双敏 无极HD6950 DDR5黄金版介绍

　　实际上，双敏 无极HD6950 DDR5黄金版与自家师兄双敏 无极HD6970 DDR5黄金版均采用了同一款公版的设计样式，所以在外观、散热、PCB做工上很难找到有不同的地方。如此一来，一致的做工品质让双敏 无极HD6950 DDR5黄金版保留了较强的超频能力。

双敏 无极HD6950 DDR5黄金版  图片  评测  论坛  报价  网购实价

　　Radeon HD6950显卡定位于NVIDIA的GTX570与GTX460之间的1500元与2500元之间的市场空白部分，2299元的报价在2K价位的显卡市场上具备很强的竞争力，毕竟与HD6970出自同一名门。封闭式一体化涡轮散热方案依然出现在这款HD6950显卡中。

五接口布局

　　双敏 无极HD6950 DDR5黄金版内置了双DVI+HDMI 1.4a+双Mini-DisplayPort 1.2的布局，支持AMD主打特色技术Eyefinity宽域技术，单卡最多支持6台显示设备的输出。

双6针外接供电接口

　　双敏 无极HD6950 DDR5黄金版内置了6针+6针的供电接口，该卡最大功耗为200W，游戏功耗为140W，待机功耗为20W。此外，显卡内置了2个交火接口，可以支持2-4块Radeon HD6950显卡的交火组合。

内置了双BIOS切换开关

　　双敏 无极HD6950 DDR5黄金版显卡的交火接口旁边依然内置了一个双BIOS的切换开关，为用户提供了一个后备BIOS来恢复出厂设置，让玩家不用担心刷BIOS带来的风险。

显卡背板

　　金属背板依然出现在双敏 无极HD6950 DDR5黄金版上，与双敏 无极HD6970 DDR5黄金版一致。金属背板不仅提供背部供电元件的散热，而且有利于固定PCB并不易变形。

[page]

双敏 无极HD6950 DDR5黄金版散热器拆解

　　双敏 无极HD6950 DDR5黄金版的整体散热原理为：在封闭式一体化的散热器中内置了一个涡轮散热风扇，并且通过散热模块进行核心的吸热，以散热支架来固定散热器并为显存、主要供电部分进行辅助传热散热。

分离散热外壳

　　双敏 无极HD6950 DDR5黄金版采用了真空腔均热板的传热方案，真空腔底部的液体在吸收芯片热量后，蒸发扩散至真空腔内，将热量传导至散热鳍片上，随后冷凝为液体回到底部。该卡的真空腔均热板散热块同样焊接到散热支架中，所以我们并不能普通工具来拆下来。

散热模块已被焊接到散热支架中

　　双敏 无极HD6950 DDR5黄金版的PCI-E挡板的排风口空间不大，当然，这是为这是为5接口的布局，也就是为AMD的Eyefinity宽域技术而让路。

热风排出空间

涡轮散热风扇特写

　　双敏 无极HD6950 DDR5黄金版采用了涡轮散热风扇设计，噪音控制不错，整体噪音水平与双敏 无极HD6970 DDR5黄金版一致。

[page]

双敏 无极HD6950 DDR5黄金版PCB介绍

　　双敏 无极HD6950 DDR5黄金版延续了双敏 无极HD6970 DDR5黄金版PCB设计，每一个细节都保持一致。


显卡PCB

　　显示核心进行45度放置设计，配合核心周边的金属框形成了同一水平面，并且边角不成同一直线，核心四角接近金属框，让显卡散热器安装的时候不容易对核心造成损坏。


显示核心及显存

　　双敏 无极HD6950 DDR5黄金版显卡基于代号为Cayman的40mm制程的改进的VLIW4架构核心设计。相比双敏 无极HD6970 DDR5黄金版显卡，不过双敏 无极HD6950 DDR5黄金版屏蔽了2组SIMD阵列，显卡22个SIMD阵列组成了1408个流处理单元。此外，显卡还内置了32个光栅处理单元与88个纹理单元。

　　双敏 无极HD6950 DDR5黄金版内置了双图形引擎，支持DirectX11、Shader Model5.0、优化细分曲面、形态抗锯齿、改进的各向异性过滤与HD3D等3D游戏技术，还支持UDVD3、AMD APP与蓝光3D等多媒体加速技术，统称为AMD Eyespeed技术。在节能技术方面，该卡还支持最新的PowerTune技术。还支持与DisplayPort 1.2a、HDMI 1.4、宽域等显示技术。8个显存颗粒组成了2048MB/256Bit的GDDR5显存，频率为800/5000MHz(核心/显存)，与Radeon HD6970的880/5500MHz拉开了性能差距。

I/O供电部分

显存供电部分

　　至于供电部分，双敏 无极HD6950 DDR5黄金版采用了与双敏 无极HD6970 DDR5黄金版一样的数字供电设计，也就是核心与显存的分离式供电方案。核心部分共使用了Volterra VT1156MF芯片，搭配2颗CLA1108耦合电感，组成豪华的4相+2相数字供电方案，比起Radeon HD5870时代的4相提供更高的供电负载。显存同样采用数字供电方式，两颗R23电感组成2相供电。

数字供电模块

[page]

显卡测试平台和方法说明

　　在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。

　　在这次测试中，我们简单进行了双敏 无极HD6970 DDR5黄金版与双敏 无极HD6950 DDR5黄金版显卡在3DMark 11的简测，采用简测的方式是因为在HD6970与HD6950的首测时我们已经大篇幅的介绍与评测。由于两者的定价分别为2999元与2299元，所以我们选用了同样为2999元的GTX570显卡进行对比。平台方面我们采用了的890FX+1090T的高性能平台。在3DMark 11中选择X档进行测试。

3DMark 11测试工具介绍

　　作为新一代的3D性能基准测试工具，3DMark 11是权威性的DX11基准3D性能的参考。3DMark11有三个版本，分别为Basic基础版、Advanced高级版以及Professional专业版。

3DMark 11

3DMark11主界面

　　 3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。

　　在下面的运行一栏中，有三种不同的运行方式，其中第一项完整3DMark11体验包括了Benchmark基准测试以及演示，另外两种就是前面所提的分离。实际上，演示并会产生成绩，只是给大家见识一下3DMark11强悍的画面效果而已。只有基准测试一栏才有对应的成绩出现。

高级设置一栏

　　在高级(Advanced)设置栏，我们可以看到众多的细节设置，这是Advanced版本相对Basic版本的优势，因为后者限制了单独的测试设置。我们可以看到，3DMark11的基准测试分为4个图形测试、1个物理设置以及1个综合测试。下面的具体设置为玩家的拷机提供更多选择，不过并不会产生标准化的成绩。

结果选项卡

　　结果选项卡为大家提供直观的成绩，不过在Advanced Edition中，并没有提供详细的GPU分数以及CPU分数，而且具体场景的帧数也没有给出，这可能是Professional的专属。此外，3DMark11支持保存以及读取测试成绩，方便上传与千千万万的玩家一起对比。

[page]

双敏 无极HD6970/HD6950 DDR5黄金版测试成绩与小结

　　在双敏 无极HD6970/HD6950 DDR5黄金版的3DMark 11的测试中，我们选择了Extreme模式进行测试，此时画质可谓达到了CG级别，当然也是最考验显卡性能的。

Extreme模式的设置

测试成绩

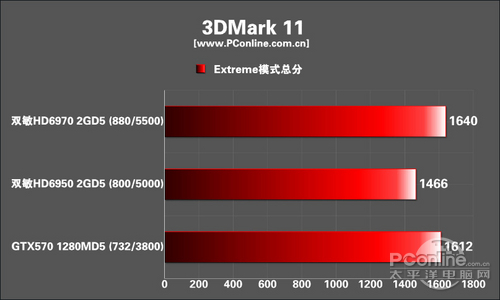

3DMark 11测试成绩

　　从3DMark 11的测试成绩可以看出，双敏 无极HD6970/HD6950 DDR5黄金版对GTX570起到夹击之势，双敏 无极HD6970 DDR5黄金版定价与GTX570一致，但是性能比后者更好；而双敏 无极HD6950 DDR5黄金版的成绩比GTX570低，但是价位低了整整700元。成绩的差距比例比价格差比例更加小，更加重要的是，双敏 无极HD6950 DDR5黄金版是2K以上价位的唯一新品。

PConline评测室总结

双敏 无极HD6970 DDR5黄金版

双敏 无极HD6950 DDR5黄金版

　　作为新一代高端旗舰，双敏 无极HD6970 DDR5黄金版以2999元与双敏 无极HD6950 DDR5黄金版以2299元的报价上市，相比竞争对手的产品，在顶级单芯单卡市场上具备很强的性价比。让预算较高但是精打细算的玩家来说，双敏 无极HD6900系列双雄无疑是更佳的选择。

　　值得一提的是，对于双敏 无极HD6950 DDR5黄金版，其报价为2299元，在这个价位上NVIDIA还没有应对的产品。对于2000元左右购买预算的玩家来说，双敏 无极HD6970/HD6950 DDR5黄金版无疑是一个唯一而适宜的选择。

3DMark11测试设置简介

　　 3DMark11的提供了3种的测试等级，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档。下面就给出各个测试模式的默认设置的具体截图。

Extreme模式的设置

Performance测试设置

Entry测试设置

　　可以发现3DMark11的测试设置上首先在分辨率有所改变。相比Vantage，3DMark11在Extreme与Performance模式下分辨率比例统一为16:9，而不是Vantage版本对应的16:10以及4:3。别看这一小小的改变，这样主流的16:9比例分辨率为1080p的用户也能够运行Extreme模式测试，而以前在Vantage版本只能在1920×1200以上分辨率的显示器中只能跑X档测试。以前Vantage版本的不便让我们这些做评测的可谓叫苦不迭。此外，三个测试性能模式的具体画质设置呈阶梯状的提升。

分辨率设置

各项设置的最大值

　　当然，玩家也可以进行自定义的测试来欣赏3DMark11次世级的画面。相比Vantage版本，3DMark11提供了更加丰富的自定义设置，这从多达数十个测试分辨率的选择就能体现。
