送你免费的午餐！HD4750破解HD4770评测

　　前言：由于工艺的不成熟，AMD的首款40nm工艺GPU产品——RV740一度难产，使用RV740核心的HD 4770显卡也成为有价无市的“火星卡”。然而，随着同为使用RV740核心、但性能稍微削减的HD4750的全面发布、显卡产品的正式铺货，40nm GPU终于能在市场上正式和消费者见面了。

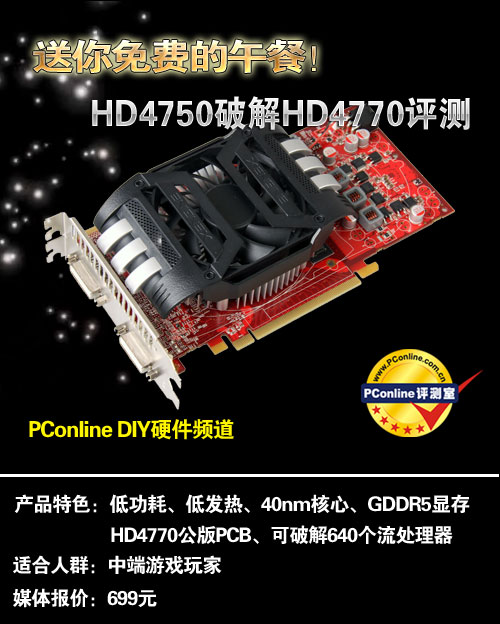

　　近日，昂达一款采用RV740核心的HD4750神戈512MB版显卡到达了PConline评测室，这款显卡的最大特点就是使用了HD4770的公版PCB，而且号称能通过刷新BIOS，把HD4750的480个流处理器升级到640个！这样的性能升级对于注重性价比的中端客户无疑是一份免费的午餐，那么就让我们来好好享受一下，看看它的实际表现会是如何。

　　昂达HD4750神戈512MB采用了RV740核心，拥有480个流处理器、16个ROP单元、32个纹理单元，128-bit位宽，最大带宽3.2GB/s。当然，DX10.1、SM4.1、UVD 2.0、PowerPlay 2.0、CrossFireX等特性也都继承了下来。显卡还采用了过往只有在高端系列才会使用的极速GDDR5显存，整体性能让人非常期待。




昂达HD4750神戈512MB概览

 　　从规格表可以看到，HD4750和有价无市的HD4770在规格上最大的分别就是，HD4750的流处理器比HD4770少160个；而和NV 9800GT相比，最大的差别是在制造工艺、流处理器个数和显存位宽上。除了制造工艺是客观差别外，由于双方在架构设计上的不同，流处理器个数和显存位宽的差别并不能说明问题，还是要靠实际游戏测试来分个高下。>>
