AMD发布Radeon Pro Vega显卡!曝光了HBM 2显存

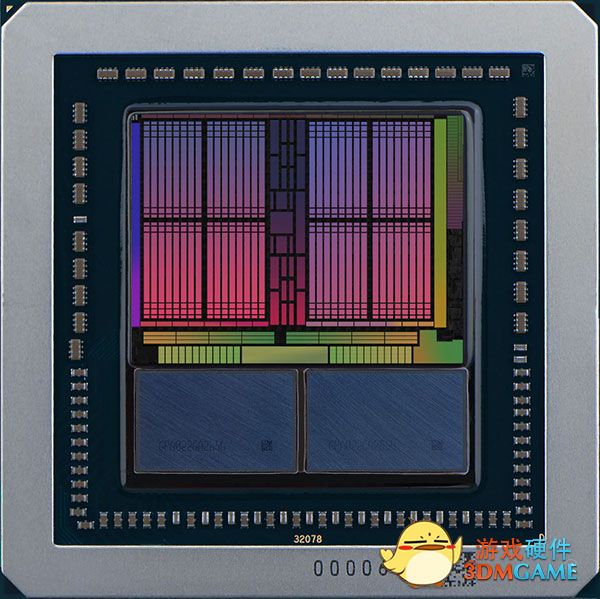

　　就在苹果发布新品之后，AMD也宣布推出Radeon Pro 500系列专业卡，还有就是Radeon Pro Vega这个旗舰，不过AMD这次还主动公布了Vega显卡的核心，可以看到内部的CU单元及HBM 2显存配置方式。

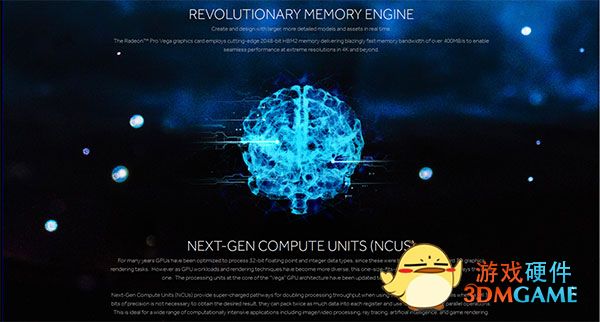

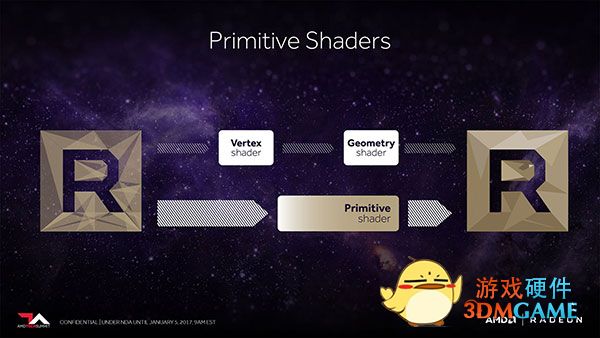

　　AMD在官网简单介绍Vega的架构，其中的计算单元被称作NEXT-GEN COMPUTE UNITS，简称NCU，这个我们之前的文章中其实也介绍过了，除了常规的FP32单精度、FP64双精度之外，NCU还将支持8位、16位计算，性能还会翻倍甚至4倍。

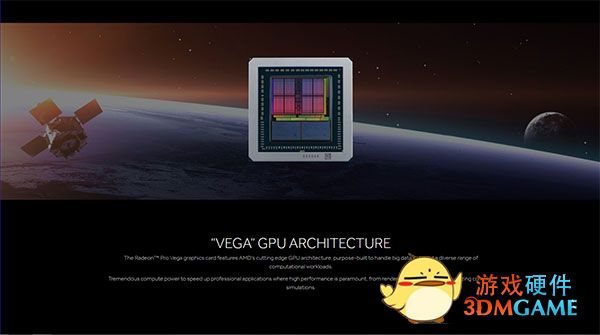

　　从AMD的架构示意图来看，Vega内部有8组单元组成（这应该是Shader Engine引擎了），其中每组又有8个CU单元，每个由64个流处理器组成，总计4096个流处理器单元。

　　除了Vega核心之外，还有就是HBM 2显存，苹果用的Vega显卡也是2颗HBM 2显存，容量8GB，这跟消费级Vega是一样，要比16GB的Radeon Instinct、Frontier Edition显卡要少一些，不过都是2颗显存封装，等效位宽是2048bit。

　　由于两张图的坐标系不同，不好直接对比，不过HBM 2显存提升的主要是容量和频率，假设HBM 2跟HBM的宽度差不多，那么我们也可以猜测下Vega核心的核心面积要比Fiji核心小得多了。

　　这点其实也不意外，毕竟Fiji核心是28nm工艺的，核心面积高达596mm2，而Vega改用14nm工艺，4096个流处理器不变，核心面积大大缩小是肯定的。假设能缩小到2/3左右，那么核心面积约为400mm2，而GTX 1080的GP104核心约为314mm2，GTX 1080 Ti的GP102核心面积要601mm2，Vega正好介于二者之间。
