比你小还比你强 玩家国度ROG M8I评测

　　华硕玩（败）家（家）国（之）度（眼）系列到现在已经第八代了，每个型号都有属于自己的定位，而今天的MAXIMUS VIII IMPACT（M8I）就属于IMPACT型号，该型号定位小而精——ITX板型但性能依然异常牛逼，该堆料的地方使劲堆，堆不了就创造条件去堆，那我们今天就来看看它这一次是怎么堆的吧。

华硕 MAXIMUS VIII IMPACT 参考价：读取中...图片 点评 报价参数概览

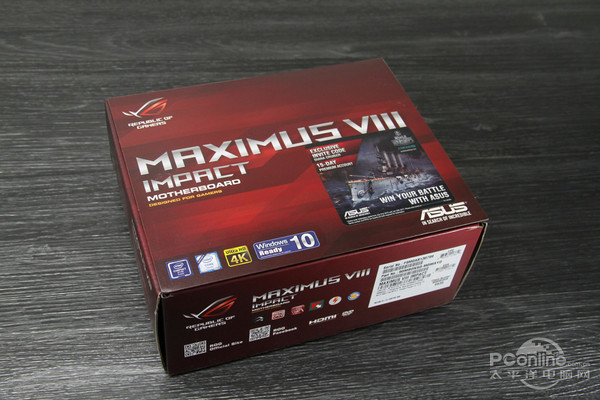

开箱照，也就俩i6sp那么大：

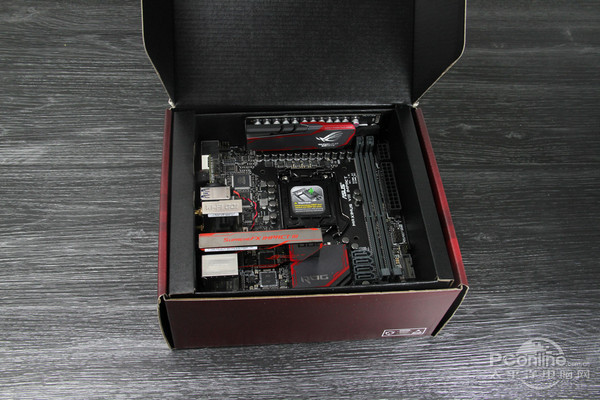

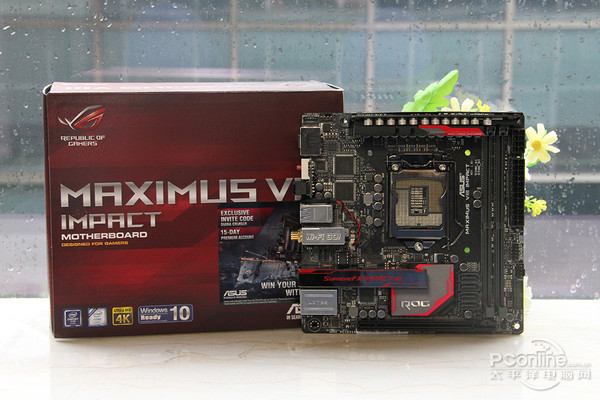

　　打开盒子，主板安然躺在那里。

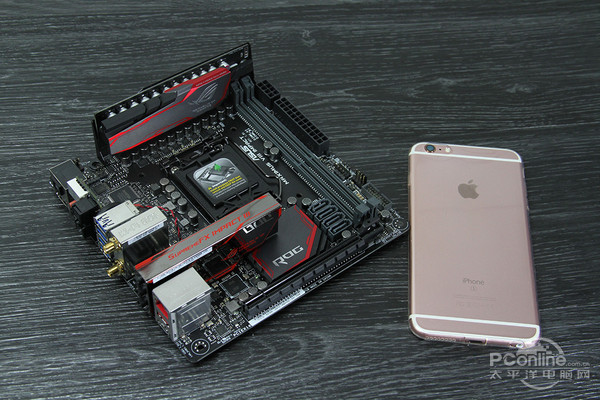

和i6sp和合照

　　主板立起来的设计很多，是由于主板面积的限制，这样的设计可以在有限的面积内堆更多的东西。

垂直PCB供电、信仰音效：

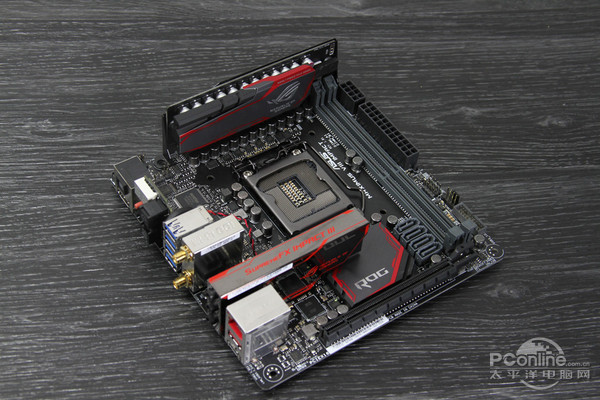

　　整体还是ROG一贯的黑底红辅配色，败家之眼从各个角度注视着你，M8I除了小之外，相较其他主板最明显的特点就是垂直立起的CPU供电模块了，当然这一部分也得拆拆看看。

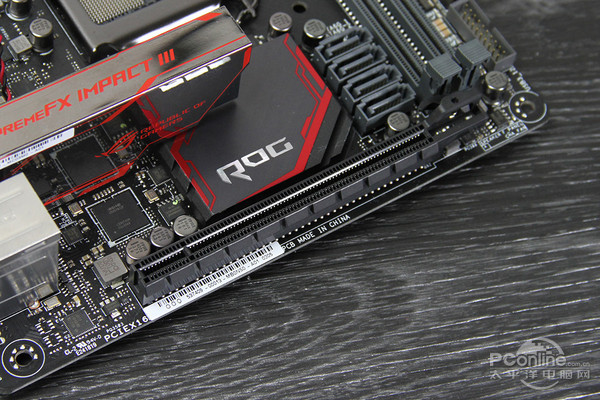

PCI-E插槽

　　主板下方提供了1条PCI-E 3.0×16插槽。

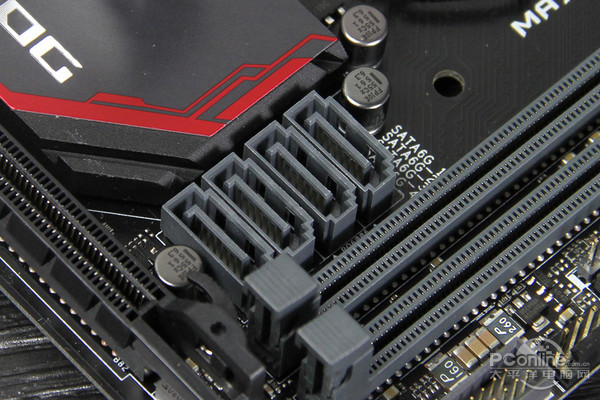

SATA接口

　　可以看出元件排布相当紧凑，四个SATA 3.0接口被排布在PCI-E插槽和内存插槽的交汇处。

NVMe标准U.2接口

　　U.2接口安排于独立声卡和无线网卡之间，NVMe标准，走的PCI-E 3.0 ×4通道，2016年将会有越来越多的U.2 SSD产品推出，超高IOPS性能杠杠滴。

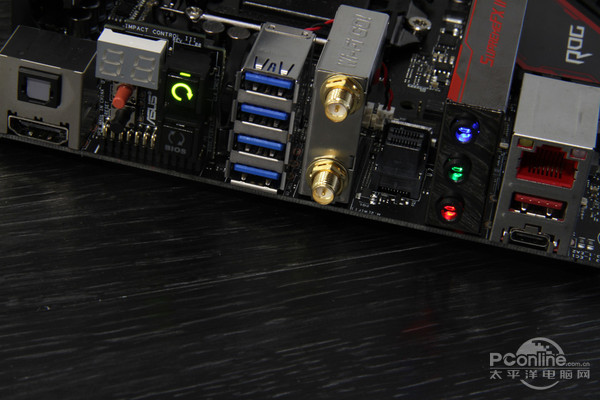

I/O背板接口

　　注意到木有，独立声卡中的三个音频接口是带信仰灯的，信仰真是无处不在啊~~I/O背板上从左往右提供了光纤音频输出、HDMI、开机键和重启键、DEBUG卡、清空CMOS按钮和BIOS切换按钮，再往右就是4×USB 3.0接口、WIFI网卡天线连接口、SupremeFX Impact III独立声卡上的LED音频接口、RJ-45网络接口以及USB 3.1 A接口和C接口。

　　从板身就能看出华硕的强大设计能力，信仰灯真是连音频接口也不放过。玩家国度M8I主板JD报价2299元，小机箱小钢炮的最强选择，没有之一。

[page]

Impact power III供电模块、黑金电容：


Impact power III供电模块

　　由于板身面积有限，为了更好地堆料，M8I选择了垂直PCB设计的Impact power III供电模块，把供电模块排布在垂直的PCB上，不但有利于散热，还能在有限的面积上排放更多的元件。而供电芯片都设计在PCB的背部。


垂直PCB背部的供电芯片

　　背面能看到两颗Digi+ VRM供电PWM主控芯片，左边的ASP1103是内存的两相供电主控，右边的ASP1405供电主控，可以支持8相数字总线供电。

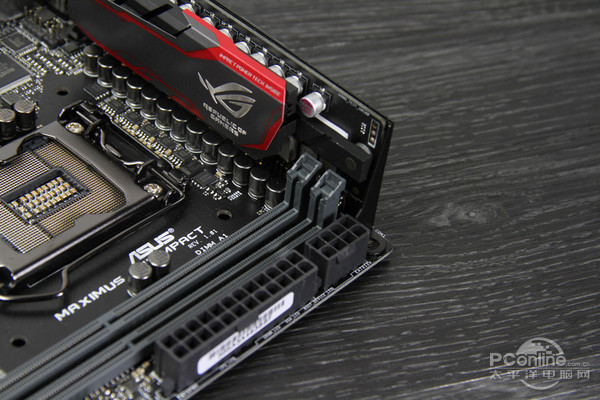

内存插槽

　　2×DDR4内存插槽，最高频率可达4133MHz（OC）。旁边的8Pin接口为CPU供电接口。

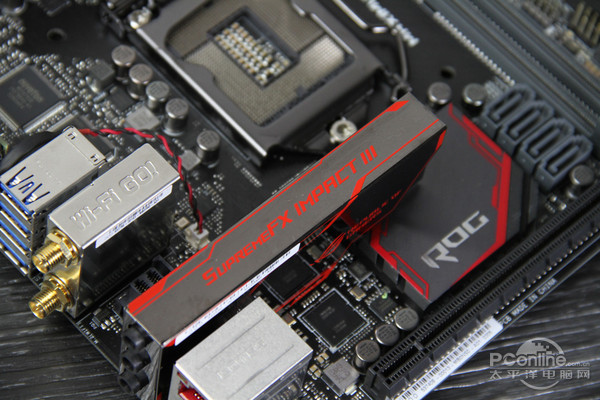

Supereme FX Impact III独立声卡

　　声卡部分更是堆料满满，使用带LED信仰灯效的Supereme FX Impact III独立声卡，这部分还算好拆，下面上拆解过程。


声卡真身

　　biu biu~~拆下来的声卡像不像激光武器？╰(￣▽￣)╮拆掉金属屏蔽罩之后，声卡PCB上元件密密麻麻地分布，更有ESS9023P专业级DAC音频芯片和Sonic Senseamp自动侦测并针对各种耳机阻抗，最高支持600Ω阻抗耳机，为着重PC HiFi体验的用户量身设计。

　　音频解码芯片也是螃蟹家最高端的ALC1150芯片（这一代全部ROG主板都采用这个芯片），电容则采用了Nichicon专业音频电容；右图白色元件为日本NEC原厂的延时开关继电器，有效防止出现爆音问题。配合华硕Sonic Studio II音频管理软件效果更佳。

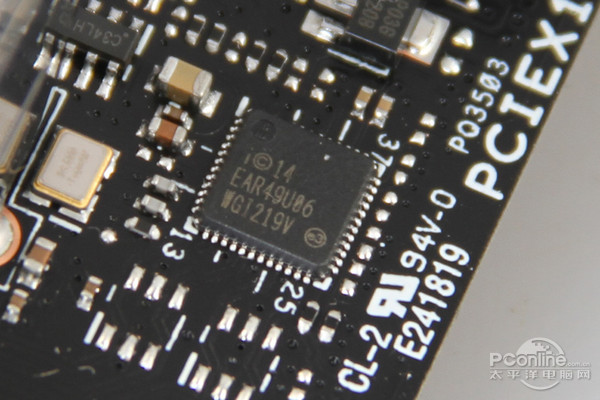

板载网卡芯片

　　主板采用了双网卡设计，一个是Intel家的I219V网卡芯片，常见于中高端主板，处理大的网络数据时能有效减少CPU的负载；另一个网卡则是WIFI-GO无线网卡，有镀金天线接口，有效防潮和防氧化，标配WiFi天线（右图），支持蓝牙4.0、以及802.11ac Wi-Fi及2×2双频2.4/5GHz。

　　液氮超频专用的LN2 mode和Slow mode跳线，默认为Slow mode，若有液氮超频需求，可以把跳线接到另外一端的针脚。该技术只有最小的M8I和最屌的M8E能享受，其他板都没有这个待遇啦。

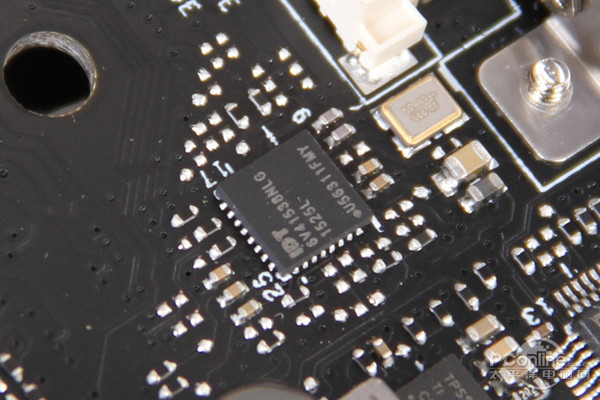

外频时钟发生器芯片

　　本代破解非K系超频的事被炒得沸沸扬扬，这板当然也少不了，破解超频功能的芯片就是这块IDT的6V41538NLG。

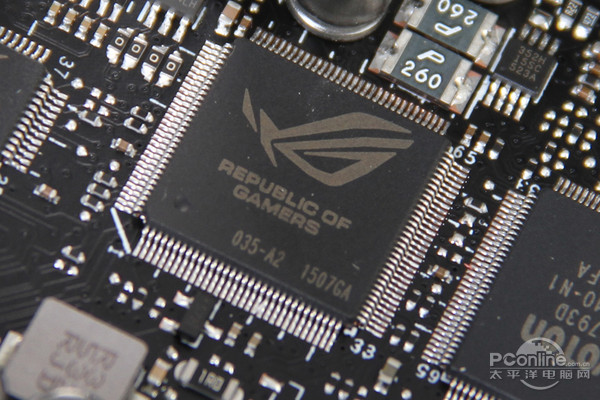

　　华硕独有的TPU芯片，用来实现ROG主板和CPU同步TURBO调节。

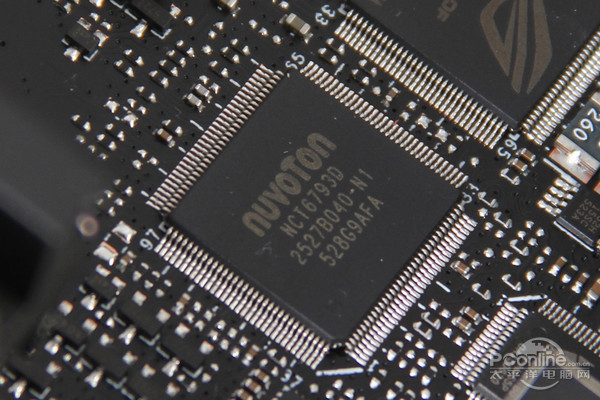

I/O控制芯片

　　nuvoTon NCT6793D芯片，主板I/O控制芯片，可实时监控主板各部分温度、电压等数据，配合AI Suite3可以对主板各个传感器实现实时反馈和精准的风扇转速控制。

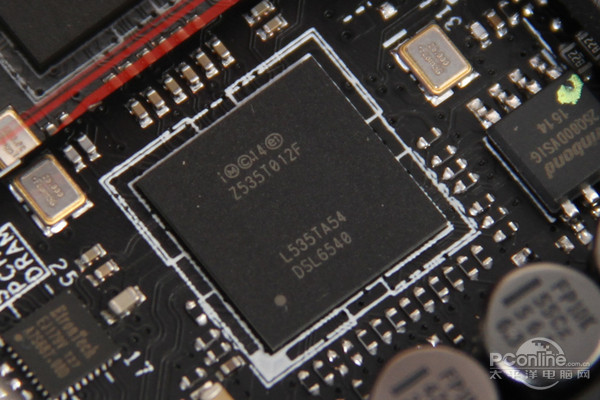

Intel DSL6540 Thunderbolt 3 主控

　　这堆料程度实在无愧败家之眼的名号，那实际成绩表现如何呢？翻个页一起看看~

[page]

●评测平台与评测方法介绍：

　　 本次评测主要可以分为三部分，第一部分是BIOS试用，第二部分是增强版性能测试，最后是发热量测试。

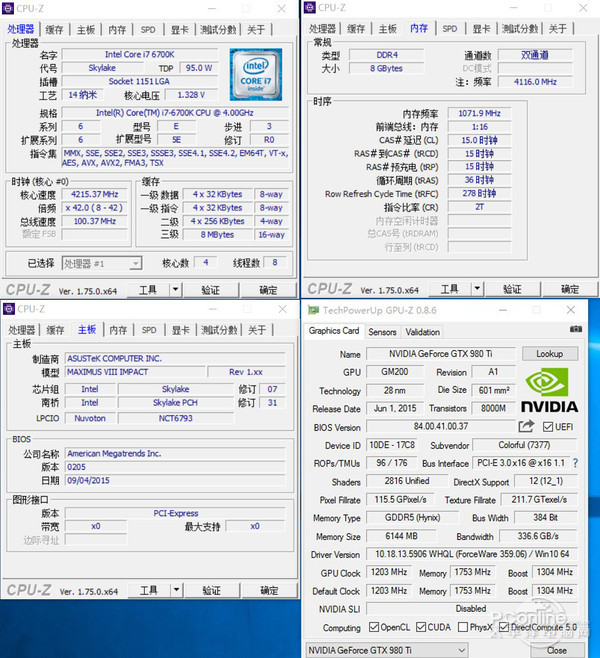

测试平台截图

　　我们测试选择的硬件是Intel i7-6700K、七彩虹iGameGTX980Ti 九段和宇瞻 BLADE 4Gx2双通道内存， 我们会加入ROG自家的M8H/A主板在这套硬件上的测试成绩作对比。在CPU-Z的截图中我们也可以看到主板使用的芯片组为Z170，型号为MAXIMUS VIII IMPACT，BIOS版本为AMI的0205。

●主板BIOS试用：

BIOS进阶模式

　　还是ROG一贯的BIOS，由于BIOS已经相当成熟，所以很难再有什么变化了。

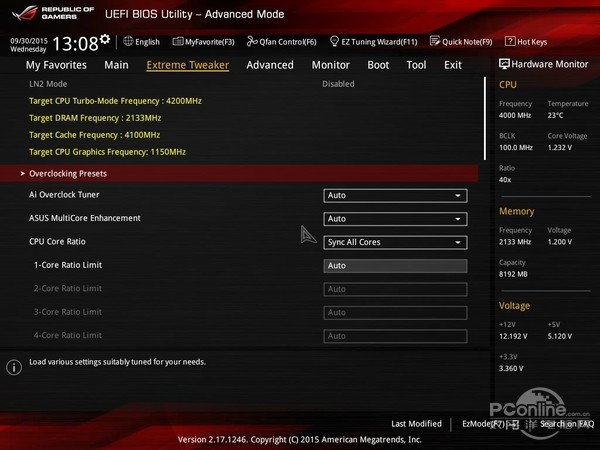

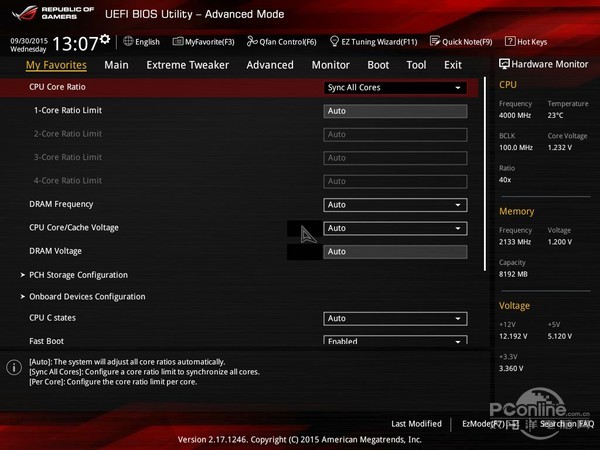

超频相关选项

　　Z170芯片组区别于其他芯片组最大的功能当然就是超频了，而ROG的超频选项就没得说了，一直是标杆级别的。精确到每个核心外频、倍频以及电压的调节，有内存频率、时序的控制，上手也相当容易。

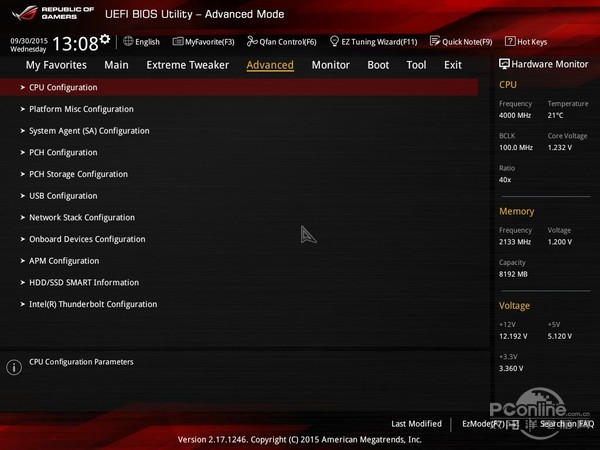

高级选项

　　大多数设置的内容都在这个选项下，主选项和子选项逻辑分明，基本上想设什么都能很快找到。

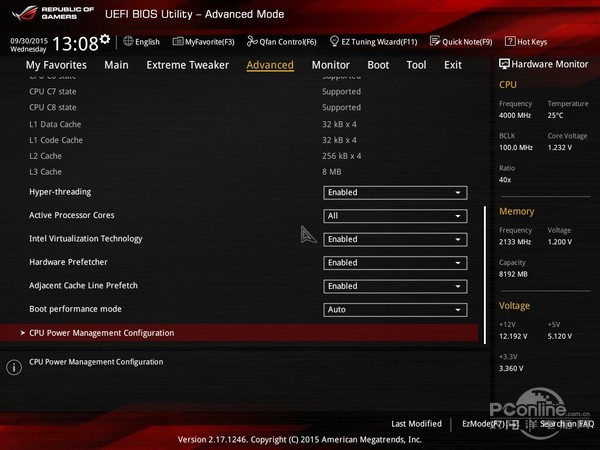

CPU设置选项

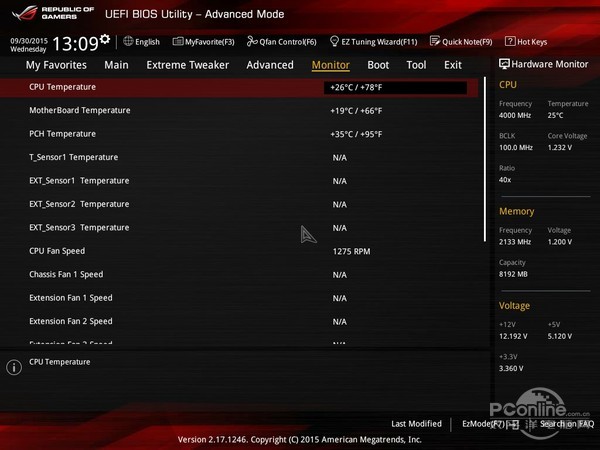

传感器

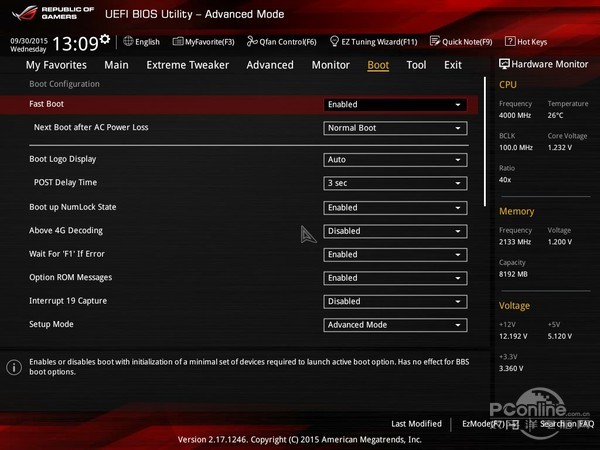

启动项

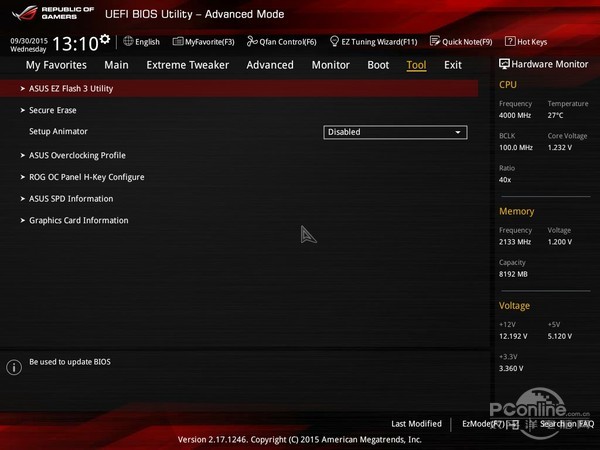

工具项

　　这里有各种实用的小工具。

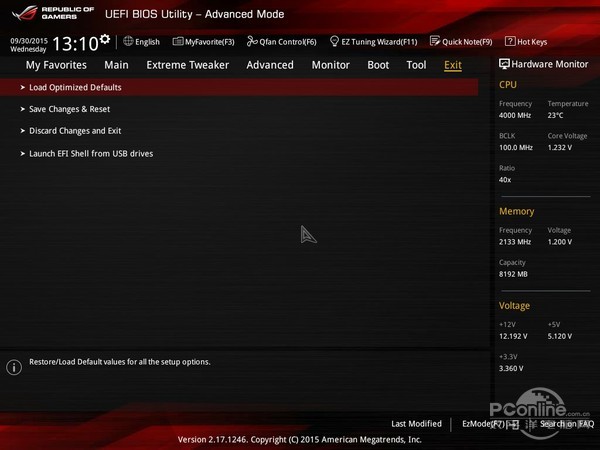

SAVE＆EXIT

　　还是那句啦，华硕的BIOS确实是能俯视一众主板厂商的存在，除非以后主板能发展出什么新的功能，不然BIOS应该不能再有什么变化了吧。下面是基准性能测试。

●基准性能测试：

　　为了方便用户了解这款主板的性能表现，我们加入了ROG兄弟产品M8H/A主板作为参考对比，由于测试准确性关系，我们一般把3%以内的差距视为误差。

主板温度测试：

　　 温度测试部分，我们主要考察主板CPU供电部分的问题，这部分温度是主板发热量较大的地方，也是影响主板稳定性的关键。我们采用福禄克Ti25热成像仪进行测试，记录闲置及满载时两个数据。


闲置（左）、满载（右）

　　经过我们的整理，主板发热量如下图：

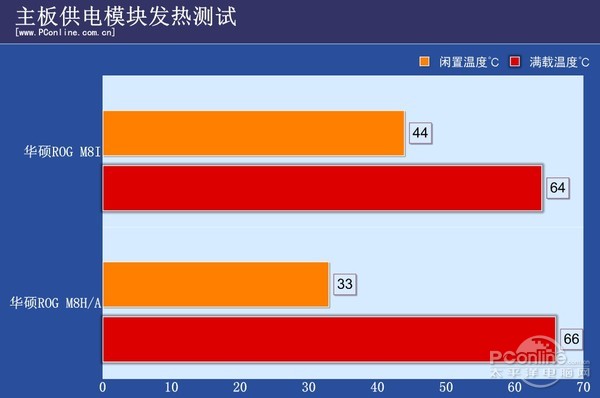

温度对比

　　今天室温大约是15℃，从温度成像图可以看出，即使满载主板供电部分温度也只是64℃，即使在比较狭小的机箱里面仍有一定的超频空间。

[page]

●华硕ROG M8I磁盘（U.2接口）性能测试

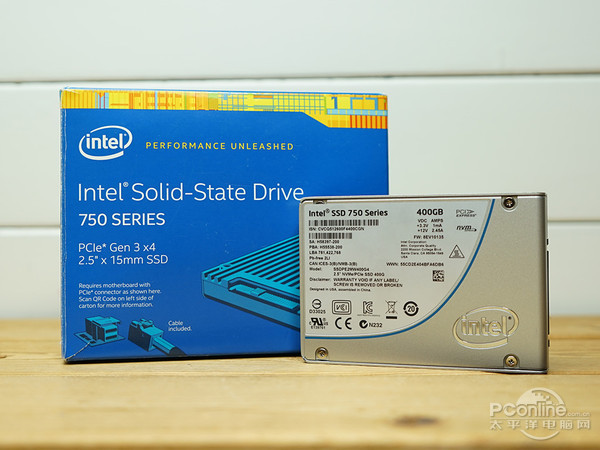

　　为了测试接口的超高速度，小编搞来了这睾贵的Intel 750 Series，下面直接上测试结果。

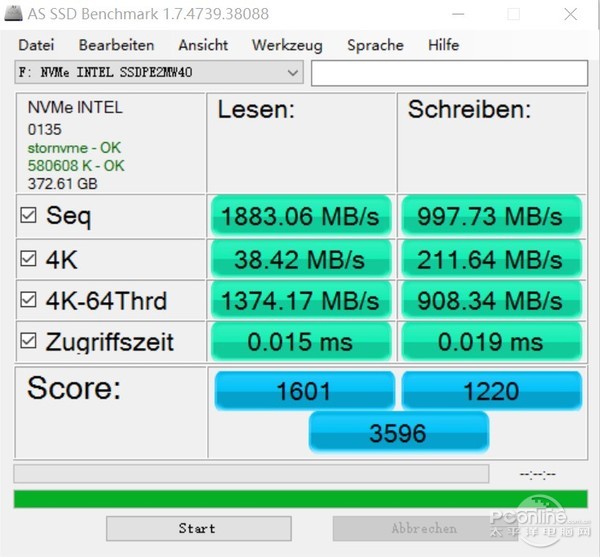

AS SSD Benchmark读写测试

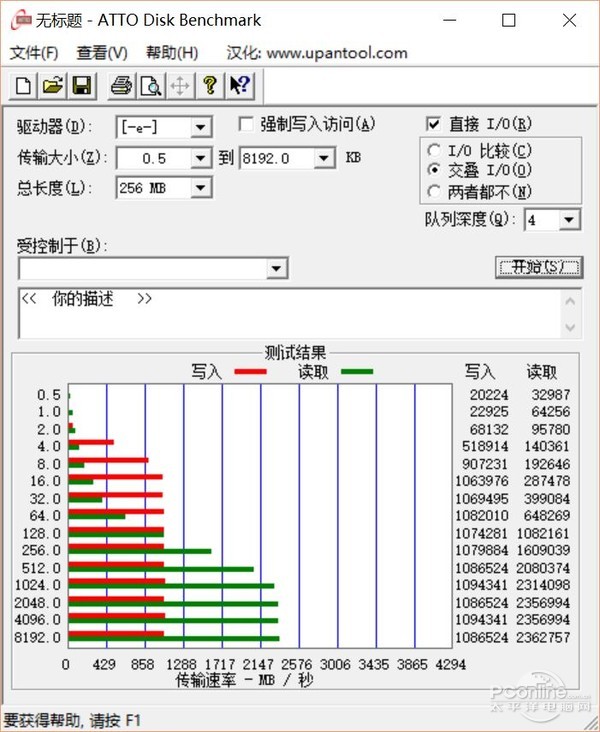

ATTO Disk Benchmark传输速率测试

　　在正确安装NVMe驱动之后，分别用两款磁盘软件进行测试，速度惊人地达到了写1GB/S、读2GB/S的量级，呵呵呵好想要啊，不过这U.2接口的SSD暂时价格还比较贵，适合大土豪玩。

配件一览：

　　主板配备的配件也很丰富，继续翻翻看。

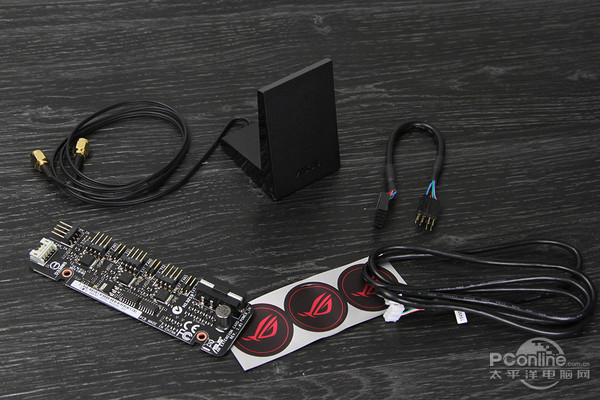

配件一览

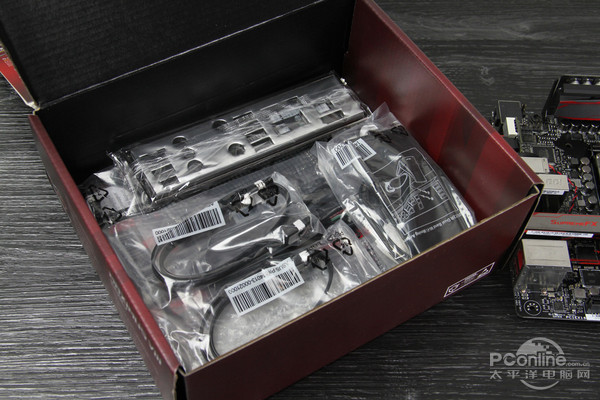

　　这里标配的I/O挡板和4条SATA线就不展示啦，图上包括ASUS 2T2R 双频Wi-Fi 天线、风扇延长线、败家之眼贴纸，最注目的应该是左下角的PCB板吧？

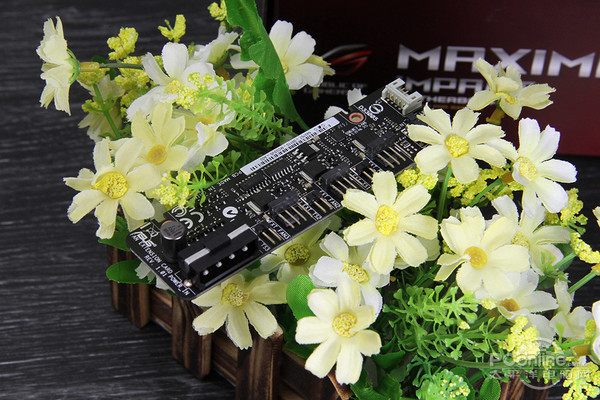

FanEXT Card

　　华硕的FanEXT Card，即风扇扩展卡，靠额外的4pin大D接口供电，即可为多个散热风扇提供稳定的电流，小钢炮机箱的好帮手。

　　配件介绍就到这里啦，对小机箱感兴趣而且对性能有追求的用户当然就能理解这主板的威力所在。

[page]

PConline评测室总结：

华硕 MAXIMUS VIII IMPACT 参考价：读取中...图片 点评 报价参数概览

　　能在有限的空间里尽可能多地堆料，而且堆的都恰到好处，主板供电模块采用了较为少见的垂直PCB供电，能同时兼顾供电精度、空间、散热，也只有ROG能做到了。

　　功能上：首先它是一块Z170，那先从超频说起——虽然是ITX板型，主板供电部分散热优秀，BIOS设计人性化，能简单地调整CPU的各项频率，因此超频性能很强；扩展能力方面——由于定位是小钢炮，因此SATA接口虽然只有四个但也算合理，而且配备了性能极强的U.2接口，最大读取速度突破2GB/S问你怕不怕？但如果能再配个M.2接口的话就很完美了，毕竟狭小的机箱空间里，M.2 SSD的尺寸相较SATA SSD还是优势很大的。而且还配备了Supreme FX Impact III独立声卡、USB 3.1双接口、玩家国度专用的各大软件，可谓是玩家要用到的，都给到了。

　　价格上：暂时也只有四个台系大厂推出了ITX板型的Z170，而作为最高贵的ROG一员，价格当然也是衬得起身份的，JD报价2299元，优秀的做工、豪华的堆料、繁多的配件、品牌信仰，值不值？这个留给你们盘算。

　　不足的地方：作为ITX板型，M.2 SSD接口的意义其实远比常规板型的主板要大，但很遗憾M8I并没有配备M.2接口。PCI-E插槽也没有加金属加固防护片，不过这也许是ROG的特色吧~
