随着第十代酷睿的正式解禁,ROG玩家国度也于近日发布自家五款Z490系列主板,包括华硕将带来五款ROG Z490主板,包括:ROG Maximus XII FORMULA、Maximus XII EXTREME、Maximus XII EXTREME GLACIAL、Maximus XII HERO和Maximus XII APEX。
本次我们评测的是ROG Maximus XII HERO,也就是M12H,是ROG Maximus系列中定位较为亲民的一款主板,今天的文章我们就来看看这款主板的设计用料,为准备入手的朋友做一个参考。

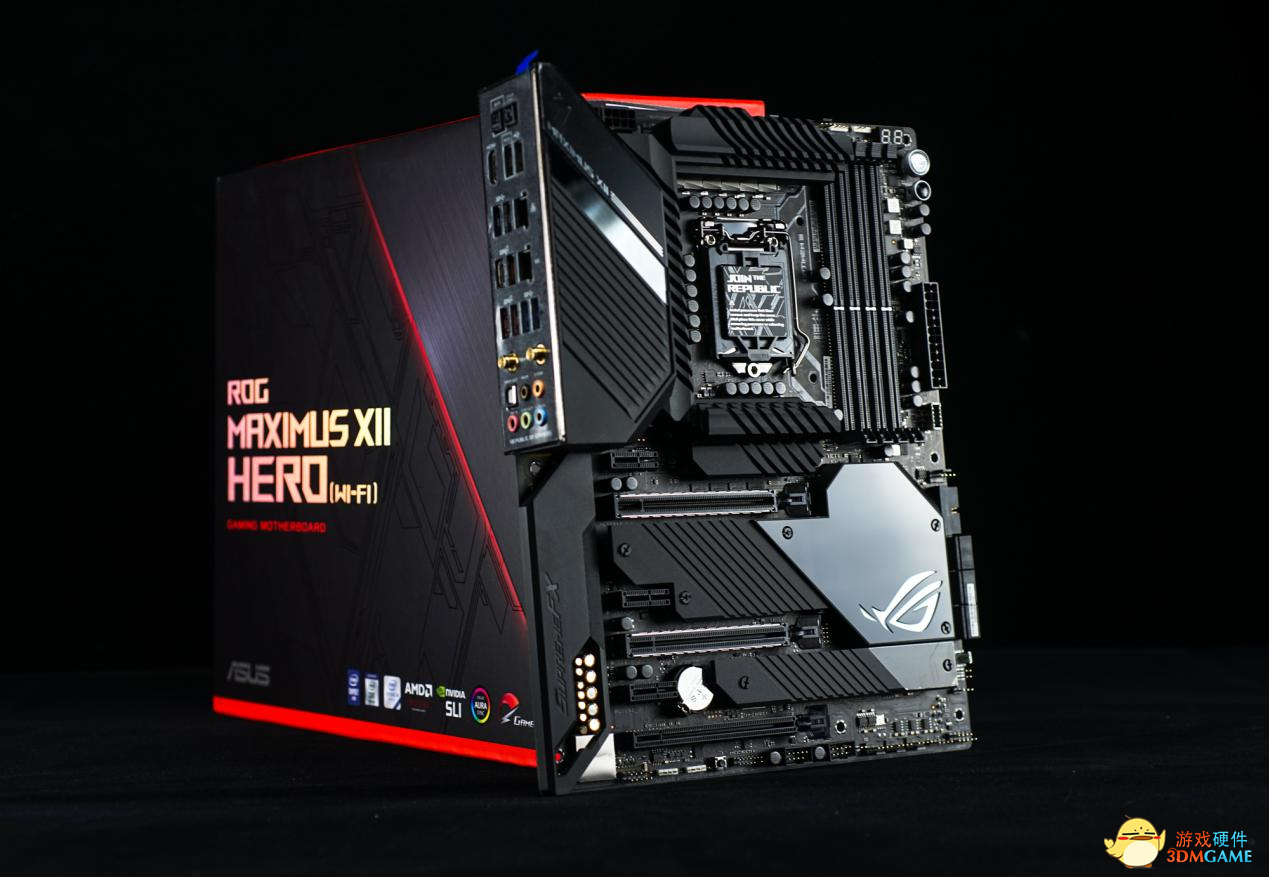

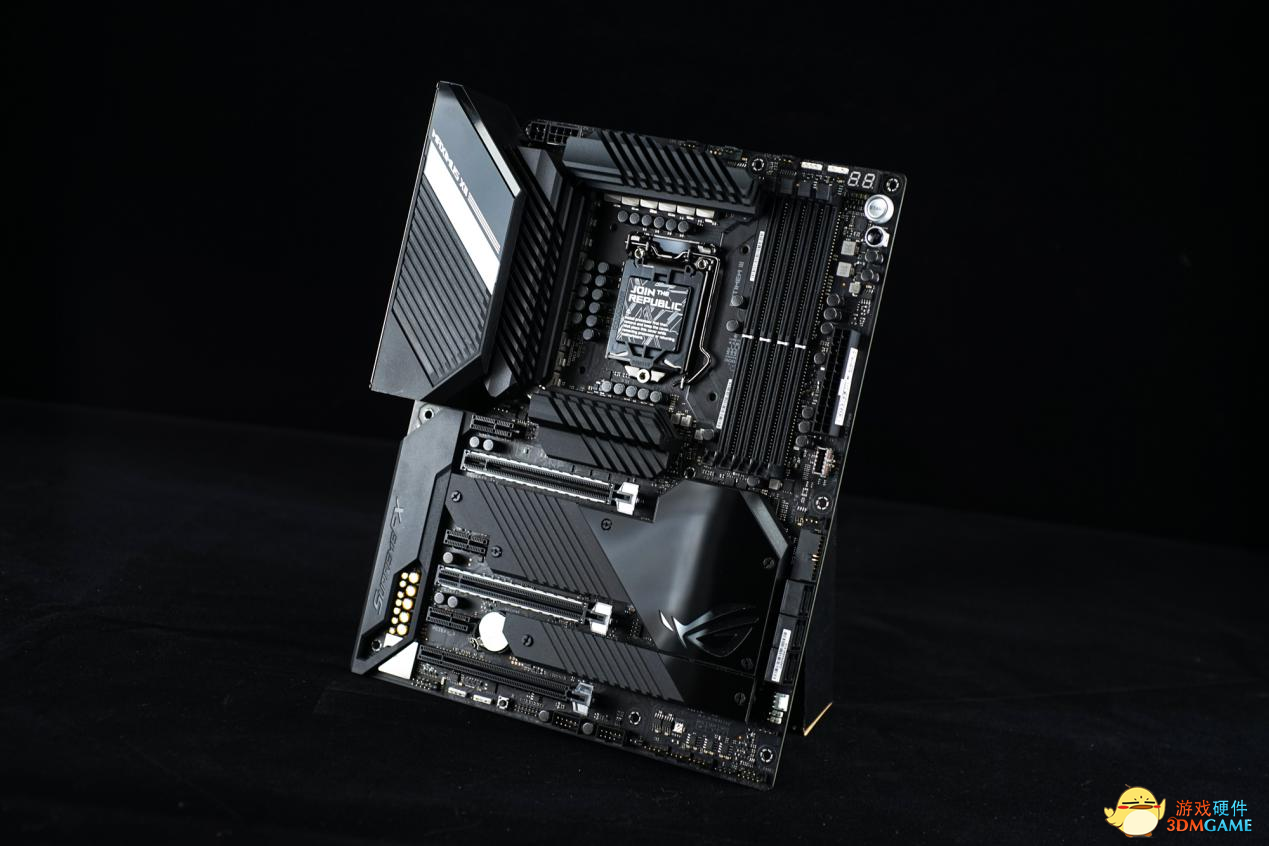

外观部分,延续了ROG家族一贯的设计风格。总体来看,相比于上代M11H,M12H增加了正面装甲,整张主板正面几乎都被装甲所包围,分量十足。在这个定位的产品中,这样级别的散热装甲用料是非常少见的。

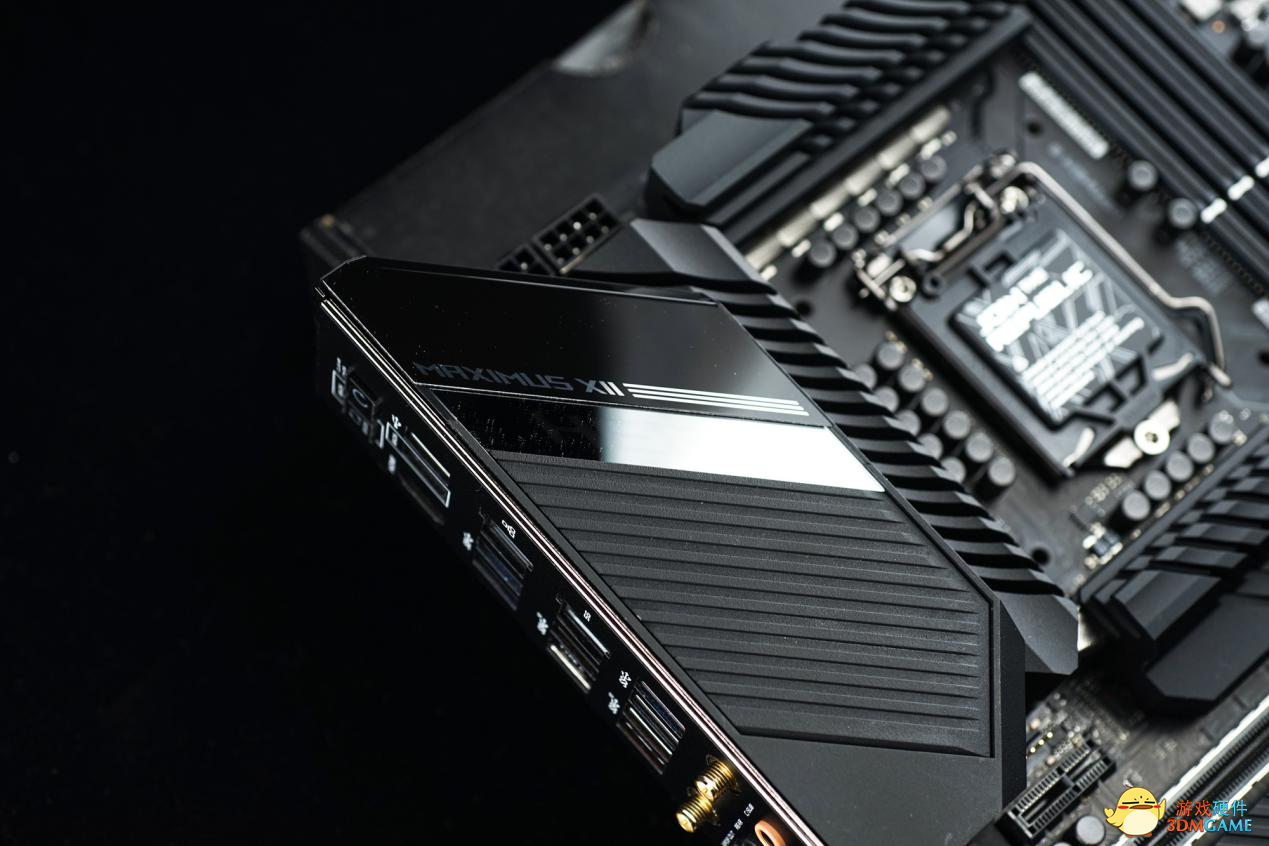

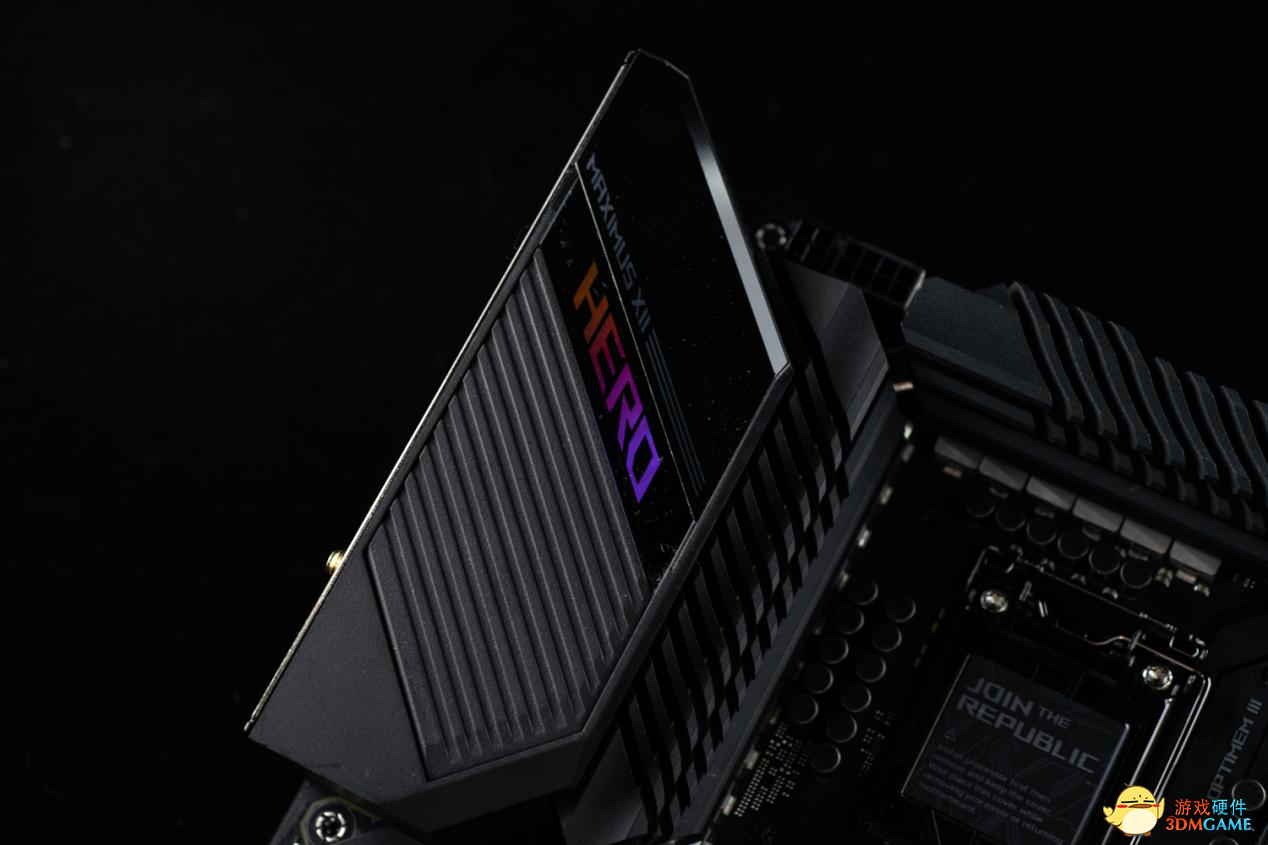

I/O面板上方装甲为黑色斜纹处理,附带银色点缀及Maximus XII字样,点亮后下方还有RGB效果HERO字样,十分炫酷,相比M12E也显得简洁了许多。

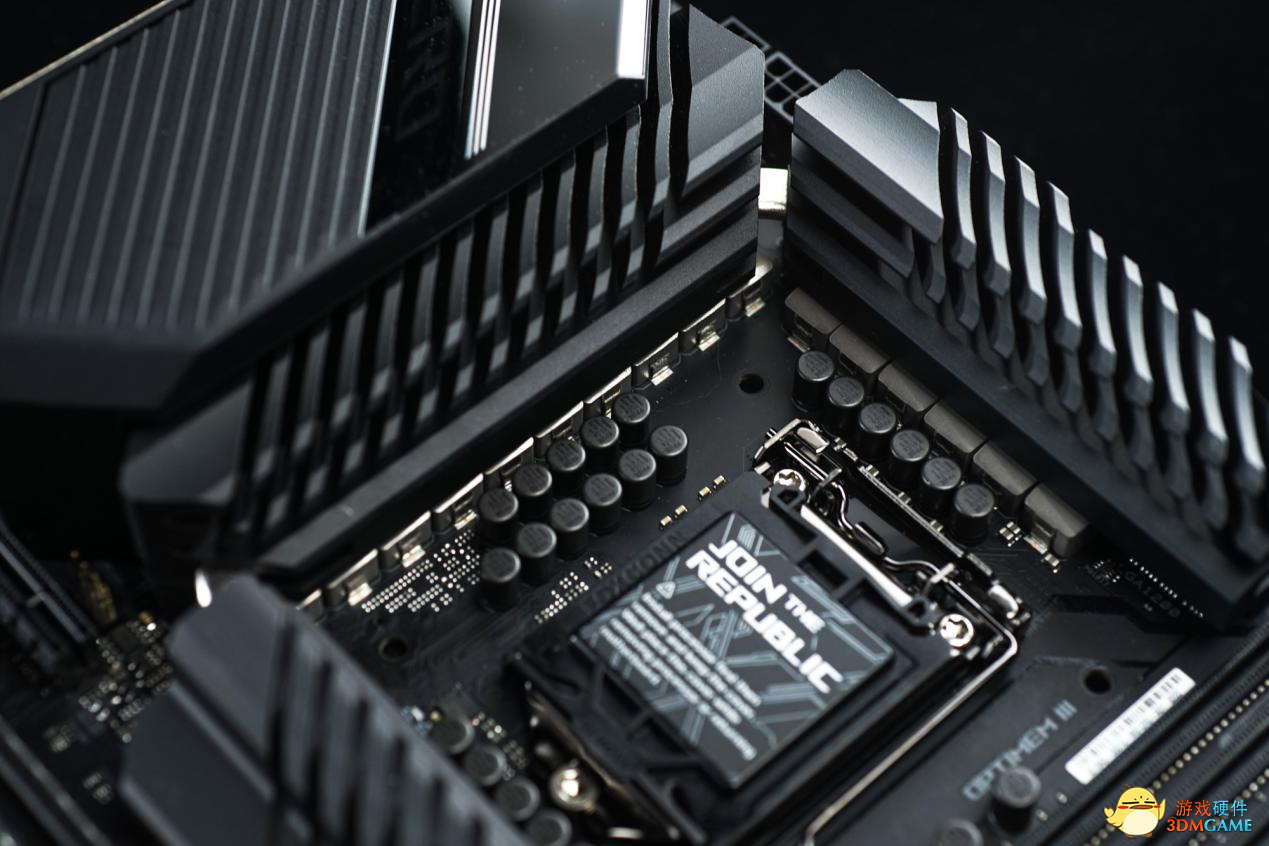

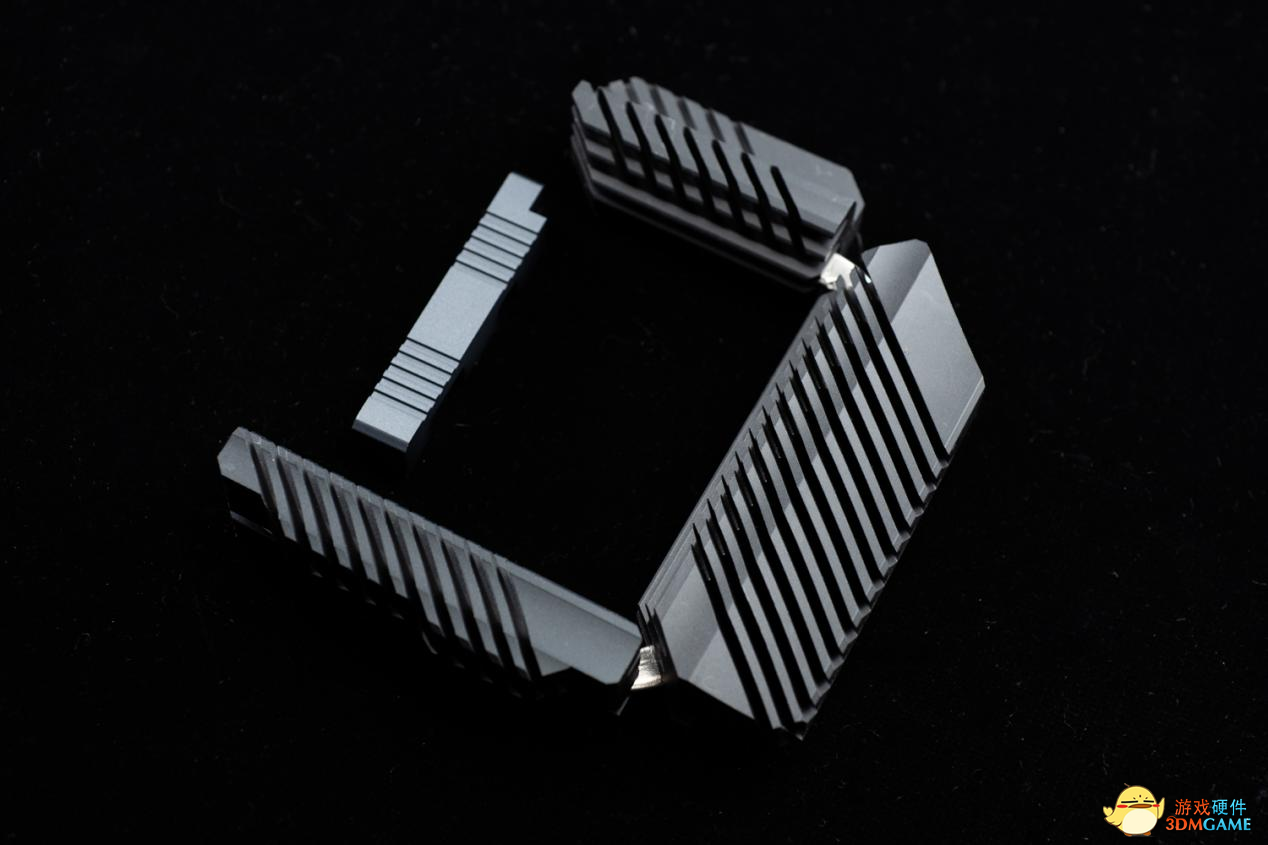

供电散热片同样为黑色配以斜纹,三块散热块以热管相连。散热块配有深槽设计以增大散热面积,可有效提高供电模组散热效率,降低供电模块温度。
[page]14+2相并联供电设计[/page]

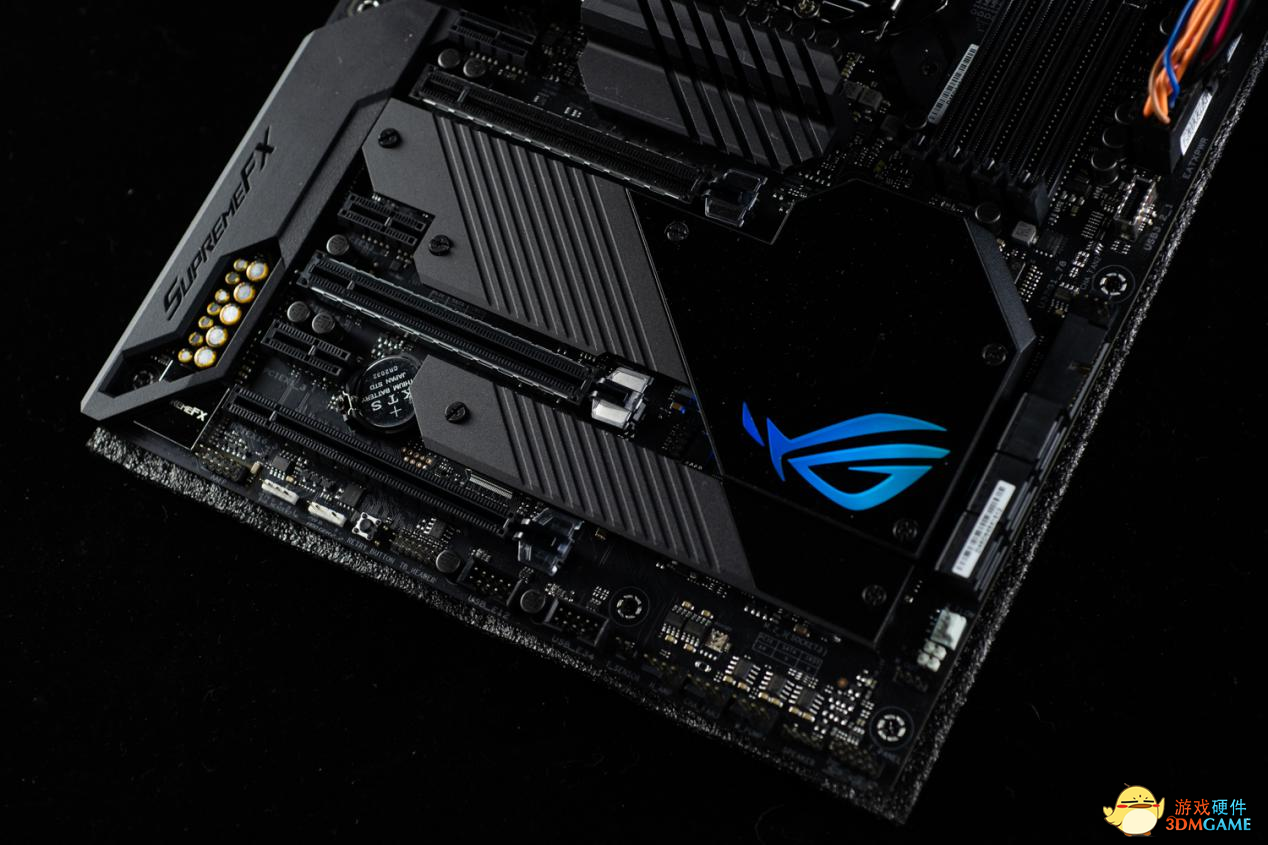

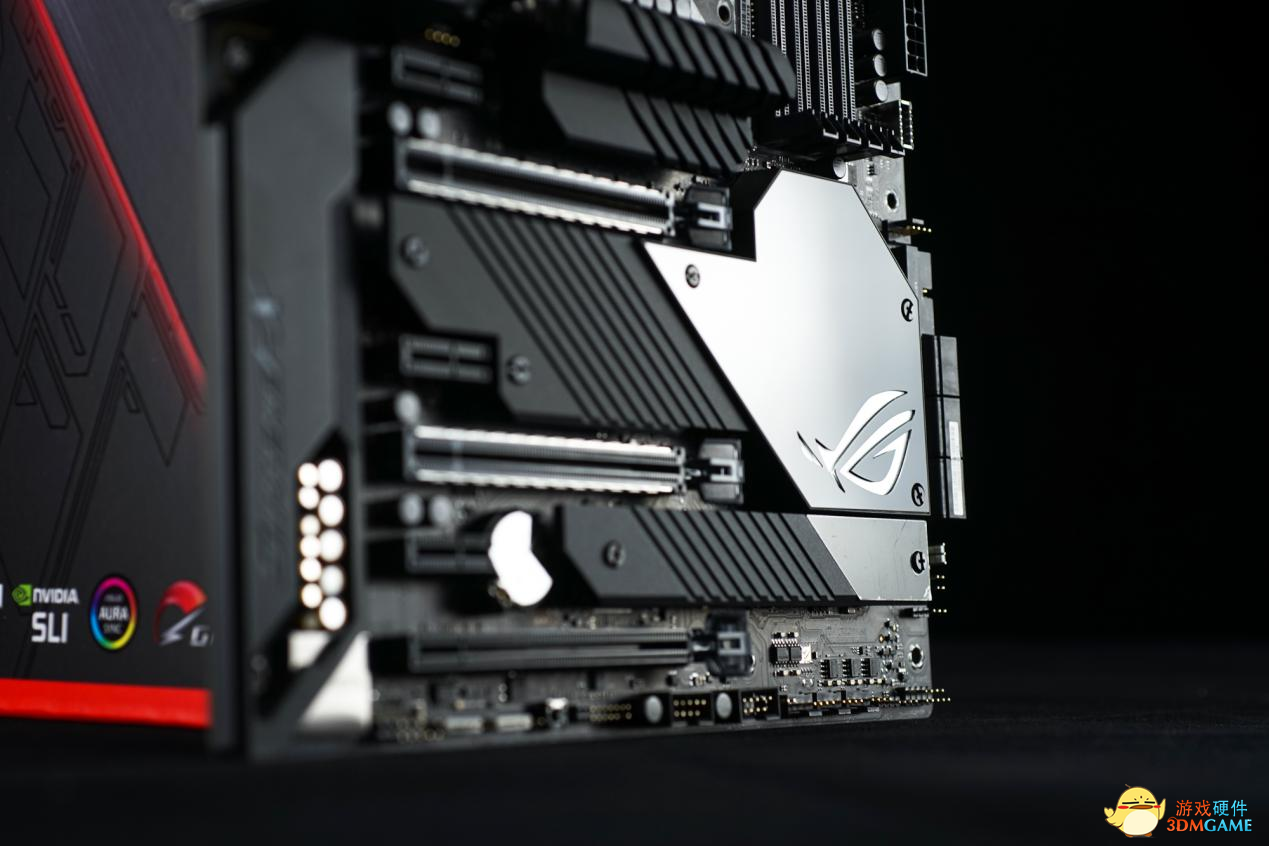

南桥上方装甲使用大面积镜面效果,白色经典玩家之眼设计显得尤为瞩目。点亮后可以发现,这只眼睛同样为RGB设计,配合I/O上方HERO字样RGB效果,上机后效果十分好看。

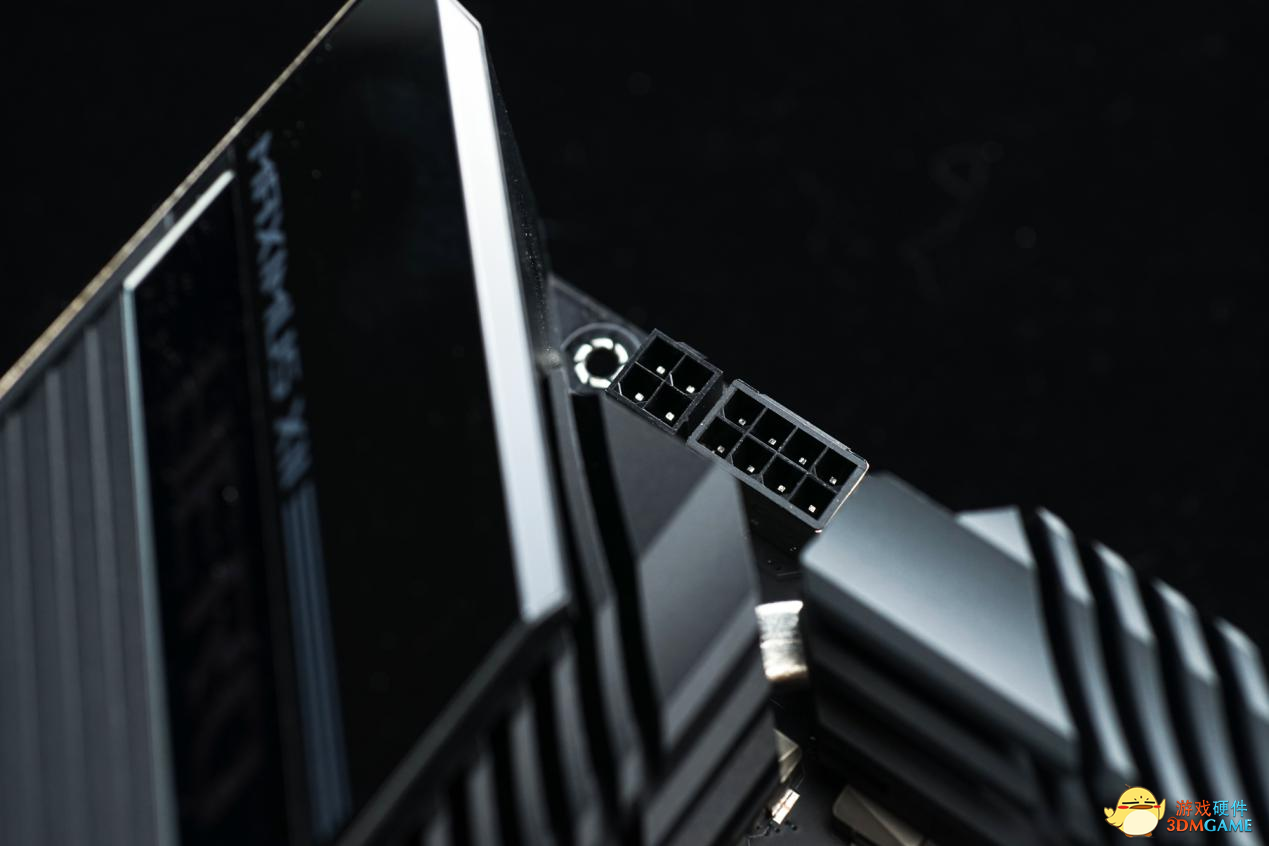

供电部分,M12H采用并联供电设计,供电规格为14+2相,CPU供电接口为8+4pin。

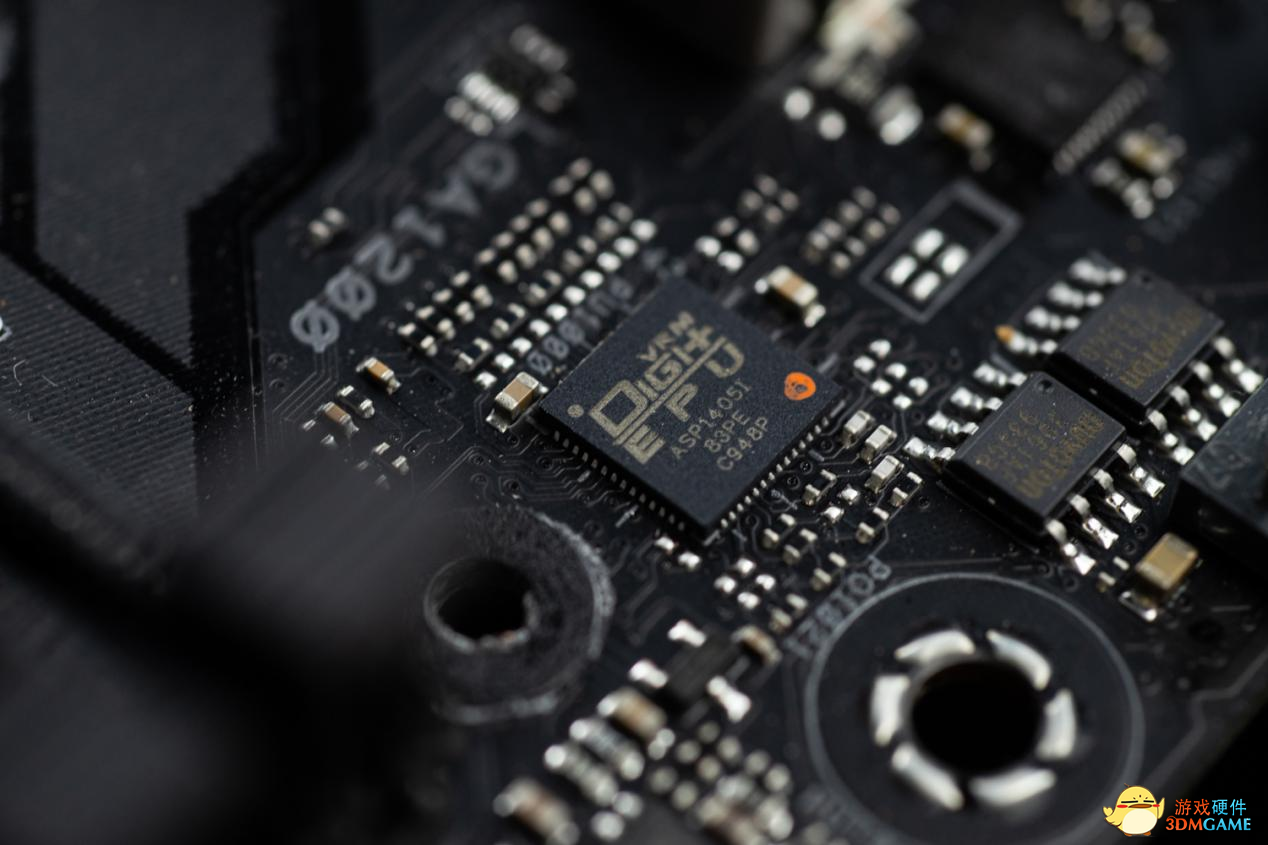

PWM主控芯片型号是ASP1405I,这是一颗根据英飞凌IR35201定制而来的主控,与上代Maximus系列主板中的大哥M11E相同。
14相mos管来自英飞凌,型号是TDA21462,单颗最大电流60A。值得注意的是这款mos管同样用于ROG Matrix RTX 2080 Ti,可见这一代hero主板供电之强。相比上一代M11H,M12H的供电提升巨大。由十相供电升级为14相供电,单颗mos管最大电流从50A升级到60A。主控芯片也较上代有所加强。
关于倍相与并联供电孰优孰劣,这里并不能下定论,只能说各有优势。并联与倍相简单来说就是多人同时工作与少人间歇工作。并联电感主板中,所有电感是同时工作的。而倍相中,每一相的两组元件是交替工作的。
使用倍相的好处是可以让每组元件导通的时间间隔加长一倍,对供电部分降温帮助较大,但缺点是会降低动态响应延迟。并联对优势在于提高PWM频率,提高动态响应性能。但缺点是长时间导通会导致元件温度较高。

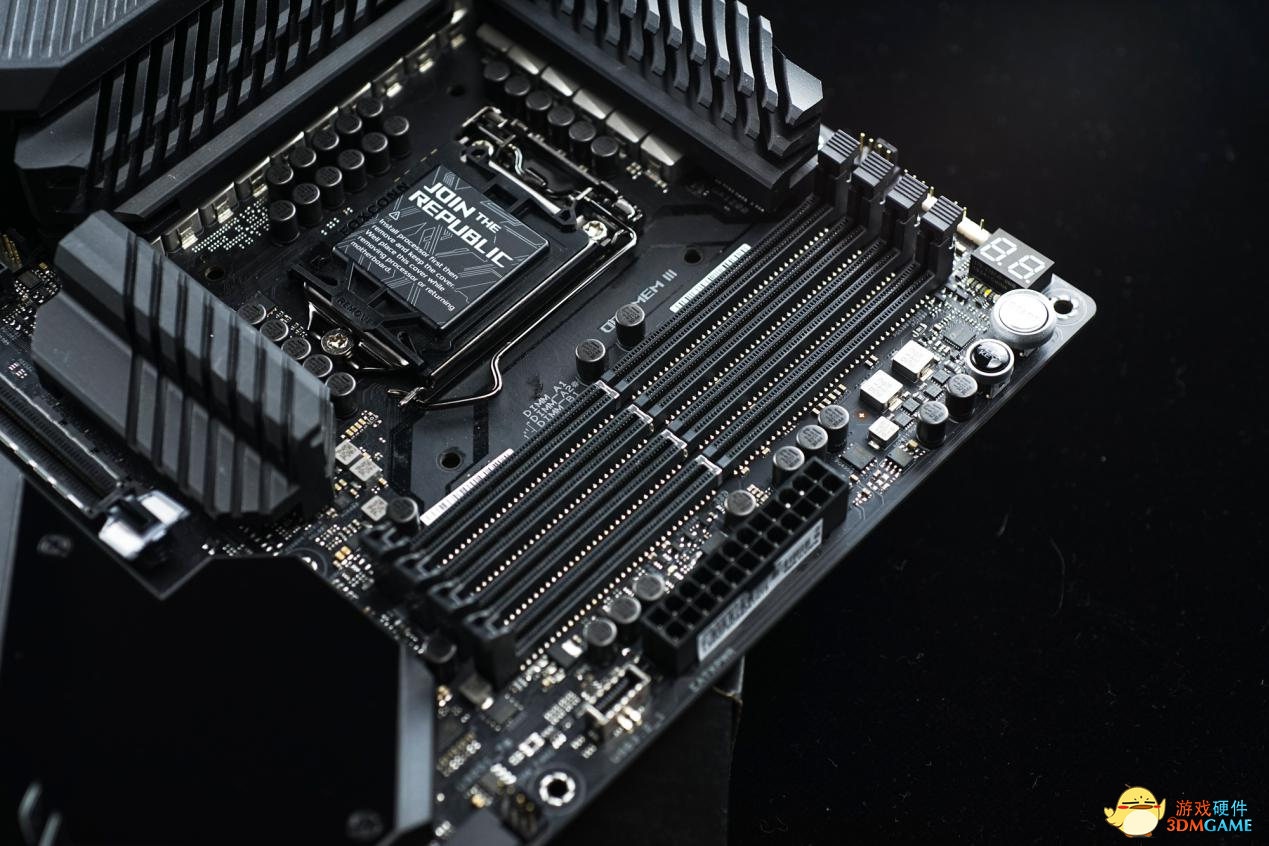

M12H的内存插槽共有四根,最高支持128G DDR4 4700+(OC)。插槽不附带装甲。

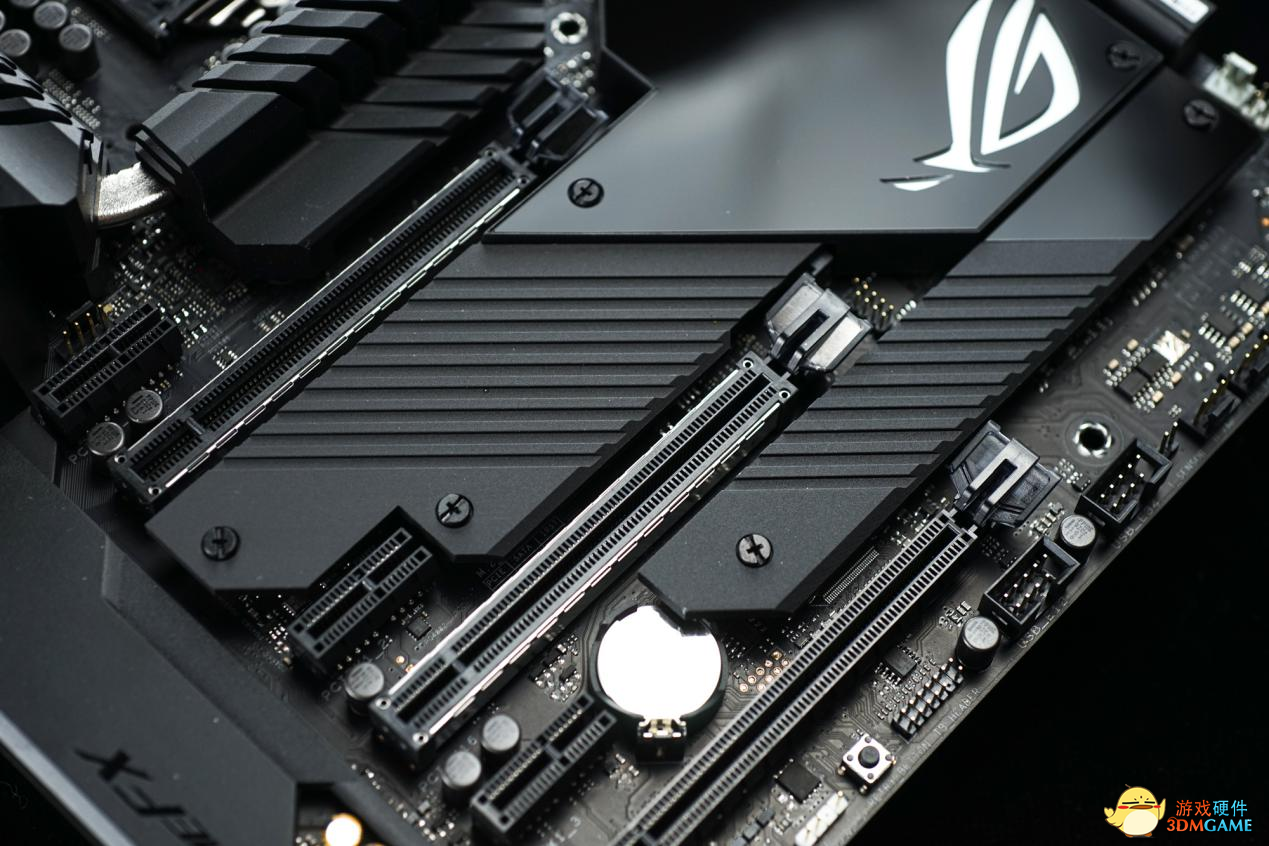

PCIE方面,M12H第一与第二条PCIe 3.0 x16 插槽(单槽x16 或双槽 x8)来自CPU,均带有装甲保护。第三条PCIe 3.0 x16 (三卡时为x4 模式) 与3 条PCIe 3.0 x1来自芯片组
[page]WiFi 6、HiFi模块[/page]
M.2_1 支持2242/2260/2280/22110 类型存储设备,运行在SATA & PCIE 3.0 x 4模式
M.2_2 支持2242/2260/2280 类型存储设备,运行在PCIE 3.0 x 4模式,不支持SATA
M.2_3 支持2242/2260/2280/22110 类型存储设备,运行在SATA & PCIE 3.0 x 4模式

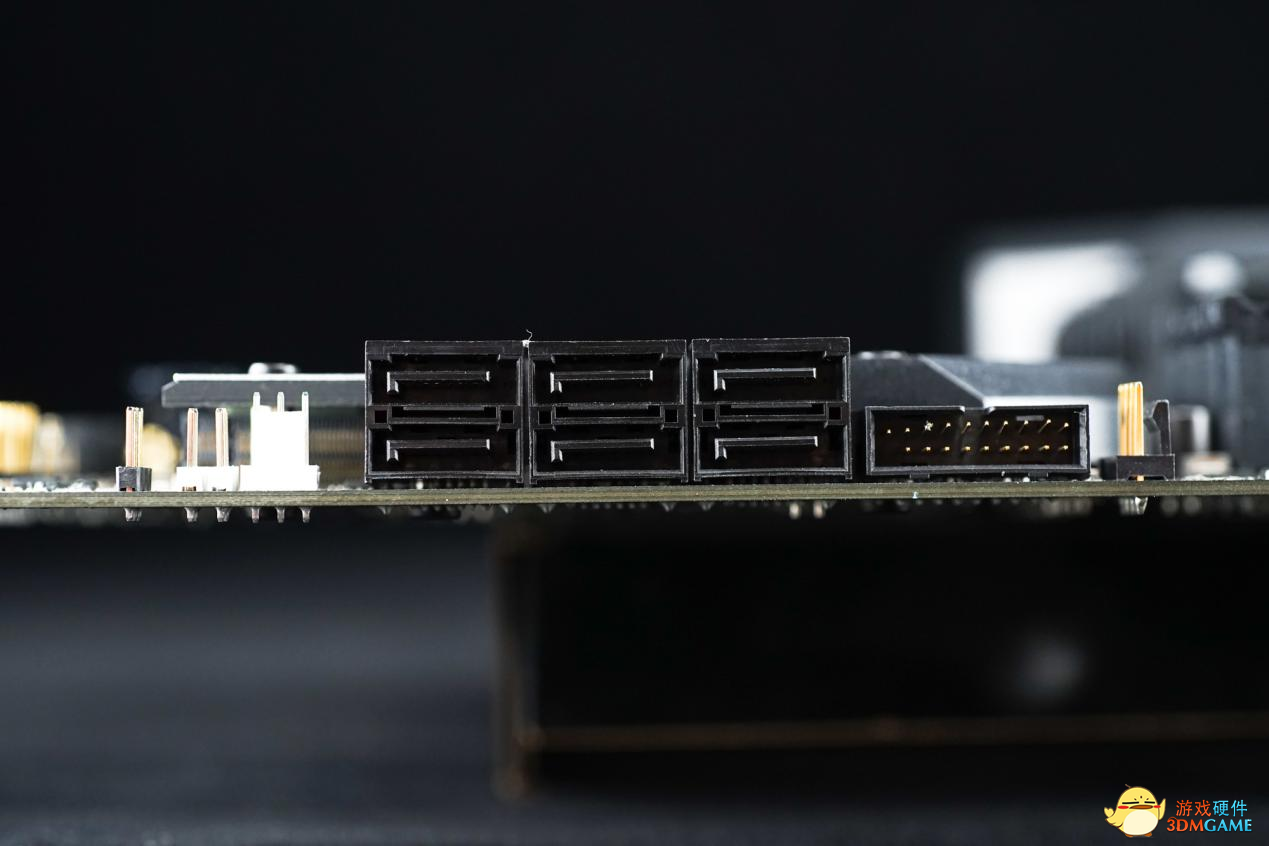

SATA接口共有六个
要注意的是,当M.2_1以SATA模式运行时,SATA_2接口将关闭,M.2_2与第三条PCIe x16共享带宽。当M.2_2运行在 x4模式时,第三条PCIe x16将会关闭。当M.2_2运行在 x2模式时,第三条PCIe x16将以 x1模式运行。M.2_3与SATA5/6接口共享带宽。M.2_3运行时,SATA5/6将关闭。

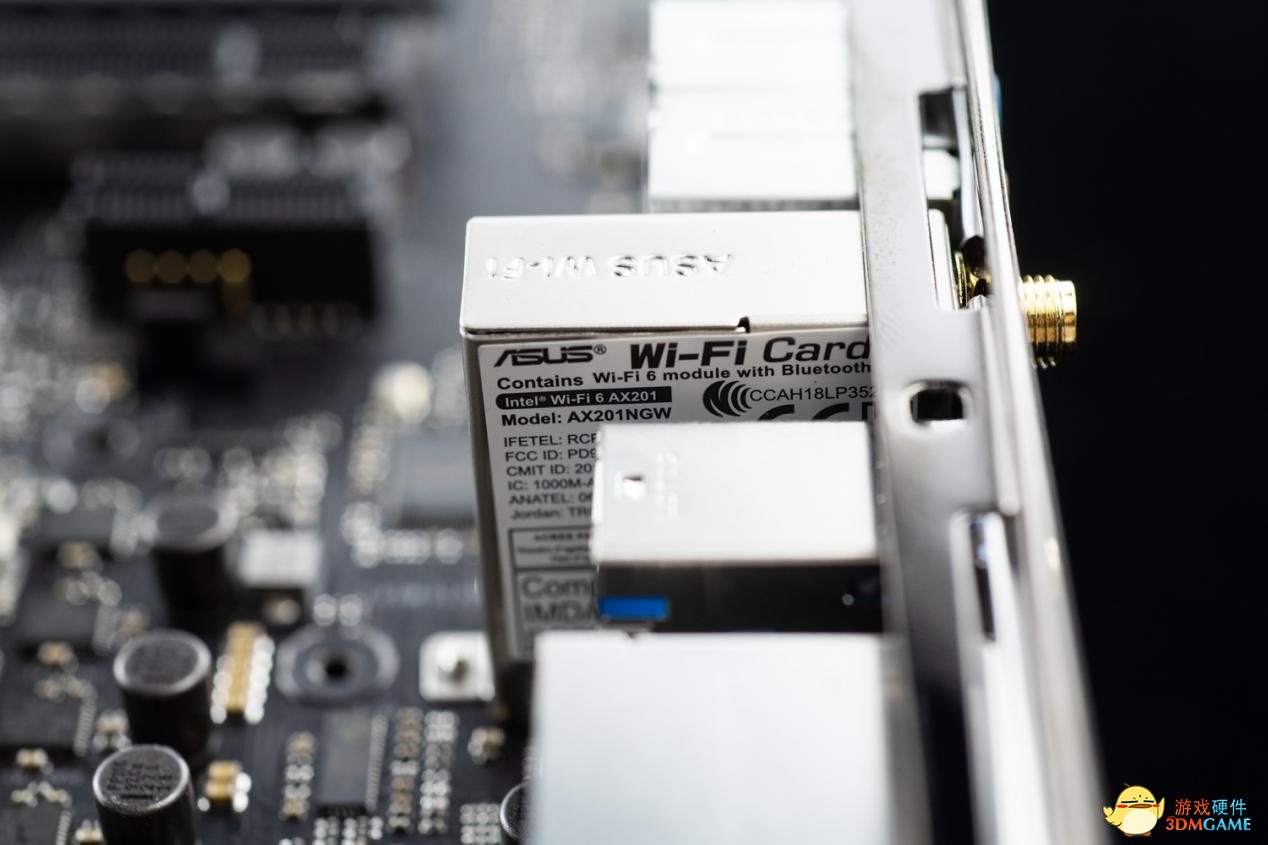

网络部分,M12H板载英特尔I219V以及AQ111C 5G网络控制器。值得注意的是I219V芯片为V2版本。与V1版本相比,着重优化丢包断流的BUG,对于需要网络稳定性的玩家来说十分友好,可以说是游戏玩家的福音。无线网卡为英特尔AX201,支持WIFI6及蓝牙5.1,是英特尔顶级网卡之一了。

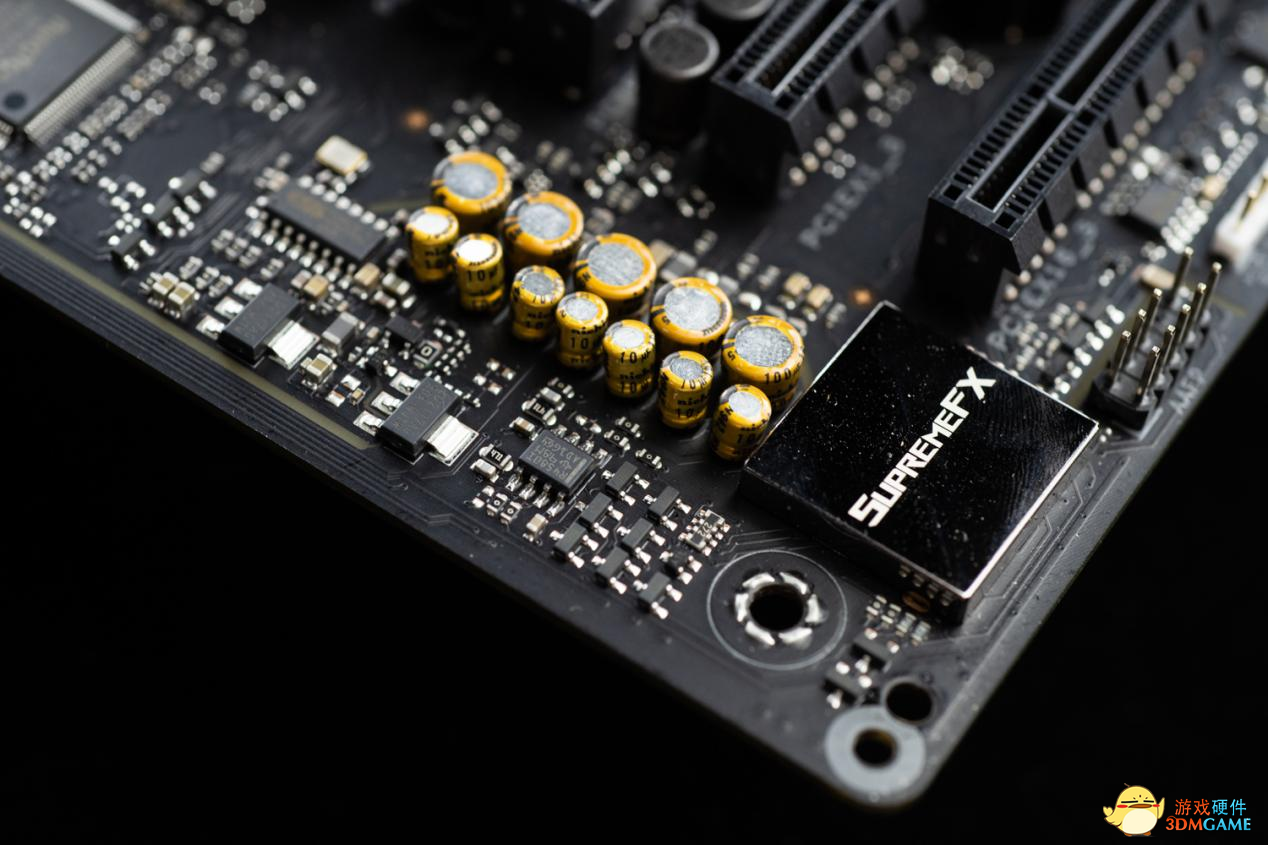

M12H搭载的声卡是来自瑞昱的ALC1220,支持7.1声道。同时M12H也支持华硕SupremeFX音效,这是华硕为旗下高端主板开设的一站式音效管理与强化功能。软件功能方面包括场景针对性的管理工具Sonic Studio 3,还有我们熟知的声波雷达:Sonic Radar 3。不过如果你要单独下载工具的话,需要到官网的支持页面下载Audio Driver,虽然看起来只是很简单的音频驱动,但这份600MB大小的驱动其实包含的工具很多,最主要的就是Sonic Studio 3、Sonic Radar 3。前者是可以为系统提供一站式的音效管理,包括为音乐、电影、游戏和通讯微调音效,甚至还可以为虚拟现实头戴设备,如Oculus Rift、HTC Vive提供音效强化,同时在微调后,不仅可以把设置文档保存在本地,还可以同步至云端,自此精挑细选的音效设置不用怕丢失。
I/O接口为当下流行的一体化挡板设计,这一设计避免了因机箱生产差异而导致的挡板装不上这一问题,好评。全部接口如下:
1 x 5Gb 网络接口、1 x 1Gb 网络接口、1 x HDMI接口、4 x USB 3.2 Gen 1 接口、4 x USB、3.2 Gen 2 接口、2 x USB 2.0 接口、1 x S/PDIF输出接口、1 x 清除 CMOS 按钮、1 x USB BIOS FlashBack™ 按钮、1 x ASUS Wi-Fi 模块、5 x 镀金音频插孔
[page]AI超频、AI智能网络优化[/page]
此外,上一代ROG主板中出现的亮眼功能:AI智能超频,在这一代ROG主板上也并没有缺席。AI智能超频,顾名思义就是它可以自动评估CPU的体质超频能力和用户所使用的散热器的散热效能,开启后它会不断的评估CPU能达到的最佳频率和到达该频率的最佳电压。开启这个功能的时间越长得出的结果就越准确,最终结果会近似等于玩家手动调校所得出的频率和电压。同时,该功能也可以检测出玩家所使用的CPU内最佳核心,分配给其最佳频率。
同时ROG Maximus XII HERO还带有AI智能散热与AI智能网络这两项新技术AI智能散热可自动管理并控制主板连接的风扇,据当前系统负载和温度状况进行调校设置,确保高效稳定的运行环境。AI智能网络顾名思义,通过GameFirst VI游戏低延迟功能,自动优化游戏网络环境,进而带来流畅、不卡顿的游戏体验。

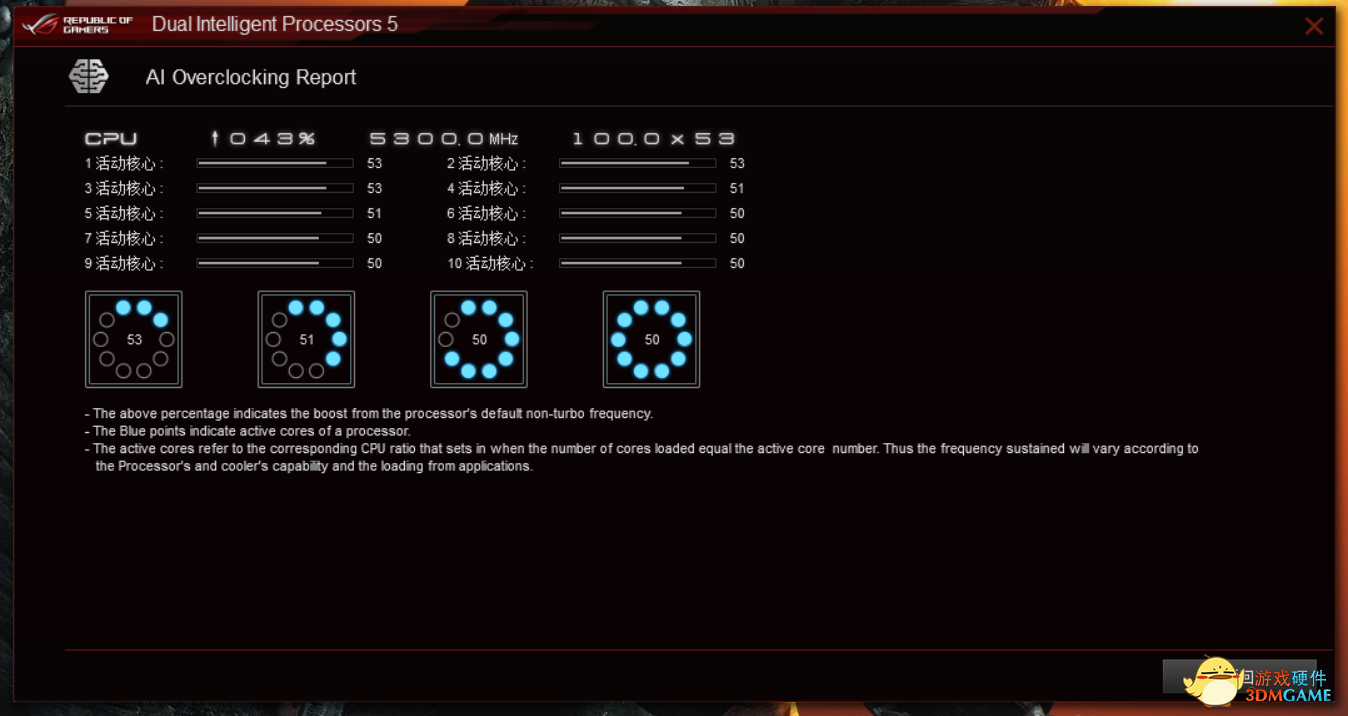

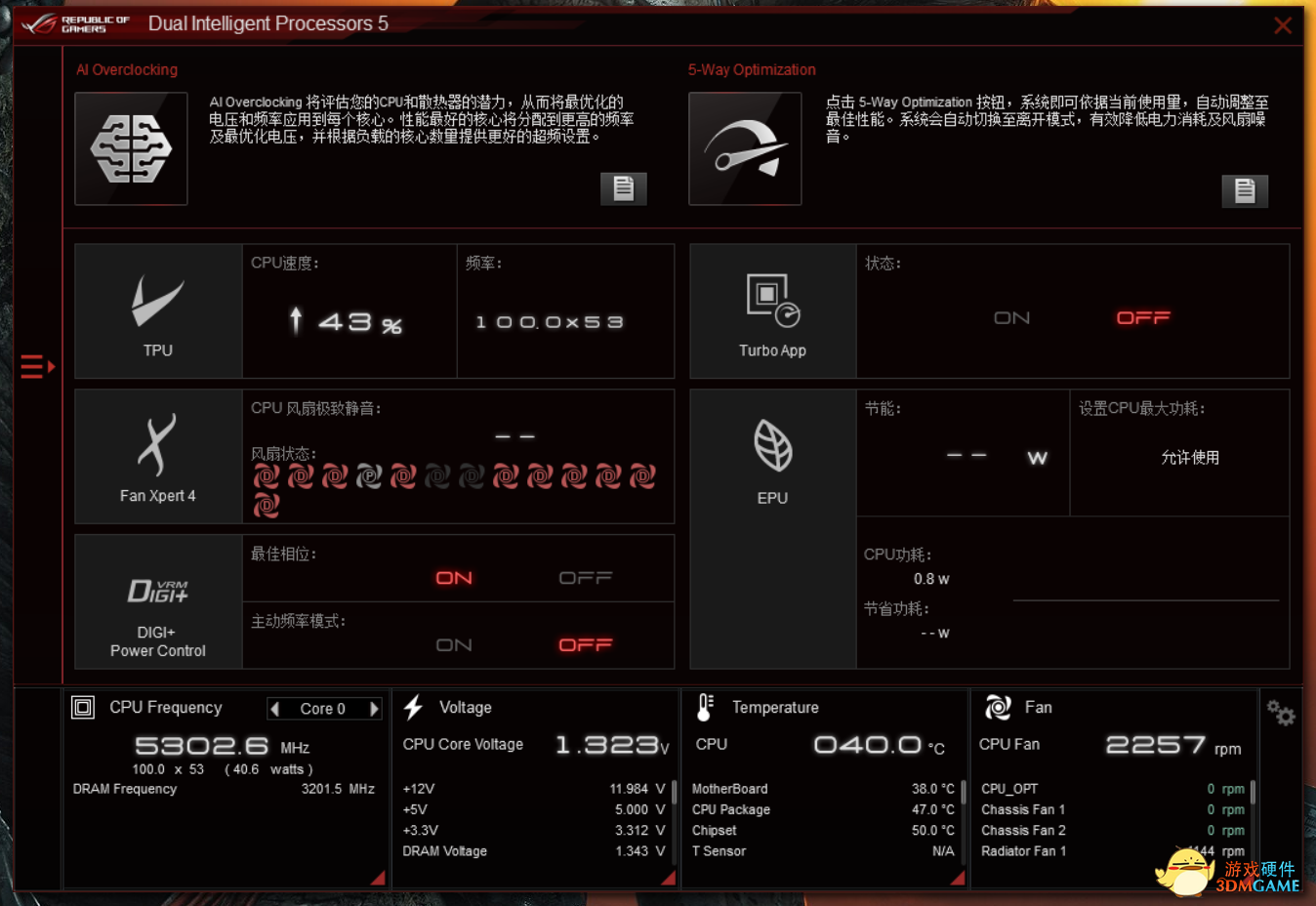

ROG AI智能超频技术界面简洁直观,操作也较为简单。对于那些较为小白的用户或是懒人玩家有不小的帮助。

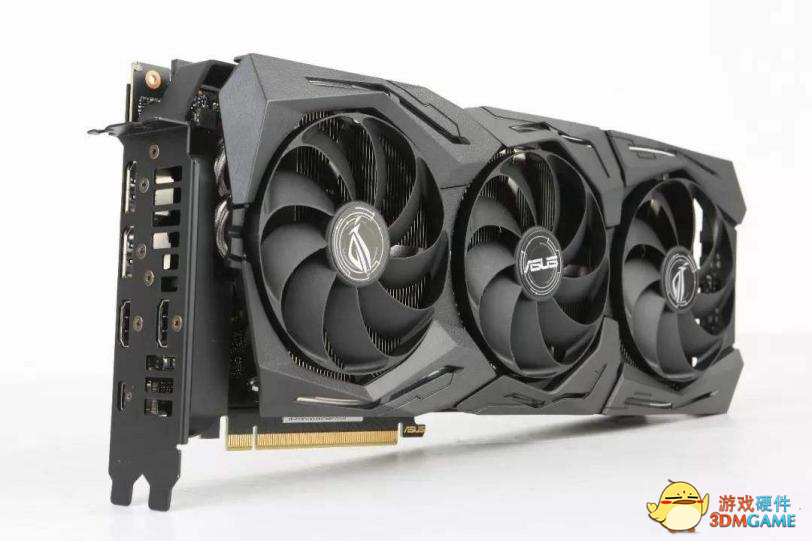

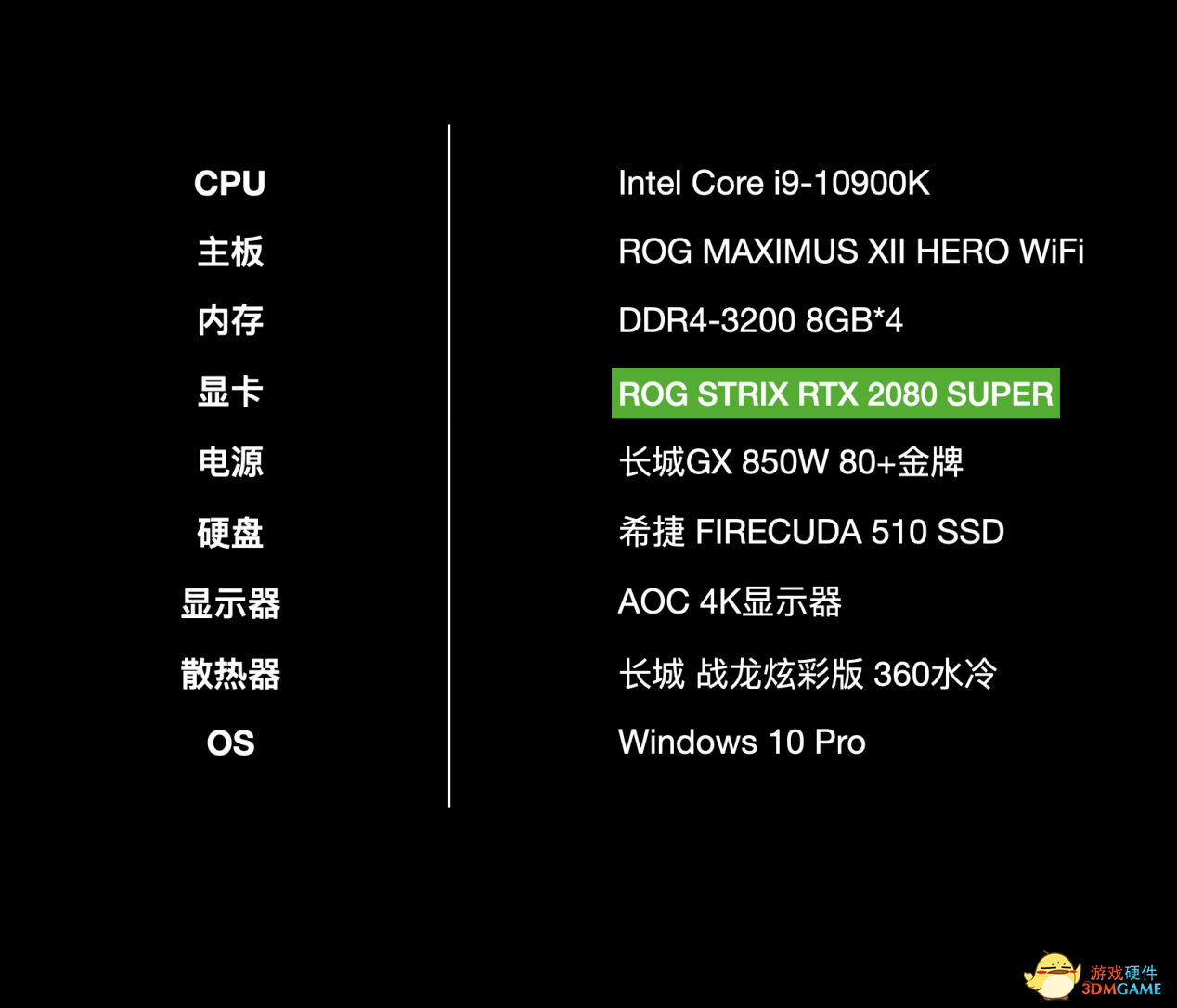

最后是上机实测环节,本次测试我们使用的是intel第十代酷睿i9-10900k处理器,十核心二十线程设计,单核最大睿频5.3GHz,是目前消费级最顶级的处理器产品。显卡部分我们选择ROG-STRIX-GeForce RTX 2080 SUPER-O8G-GAMING OC,内存为四条8GB容量DDR4-3200规格,其余配置大家可以参考上方的表格。

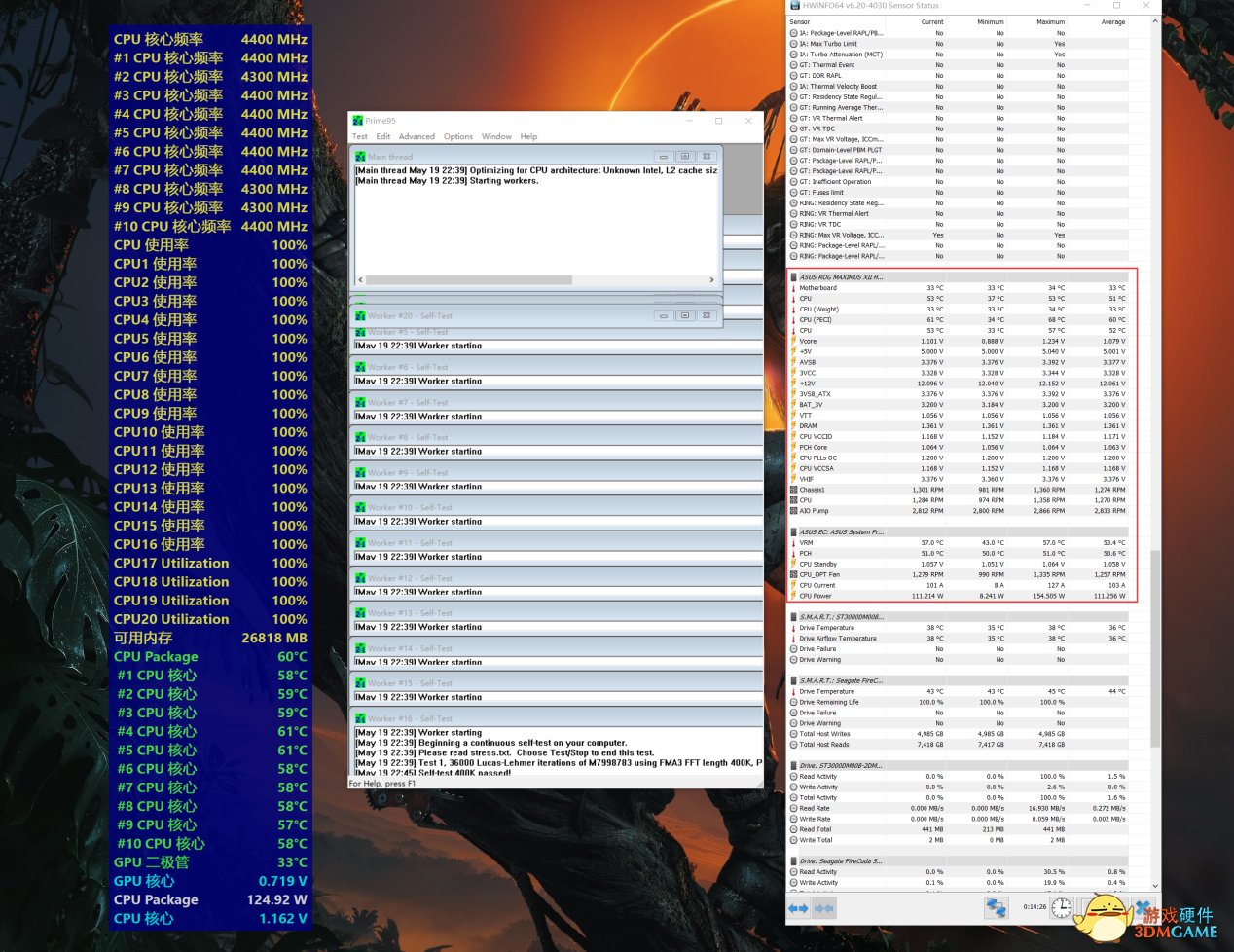

在默认状态下使用P95烤机,CPU频率稳定在4.4GHz,温度维持在60度,此时功耗125W。此时主板部分VRM温度保持在57度,芯片组温度维持在51度,还是属于比较凉爽的范围,也意味着这颗10核20线程的处理器在默认状态下还远没达到这款主板能承受的极限。

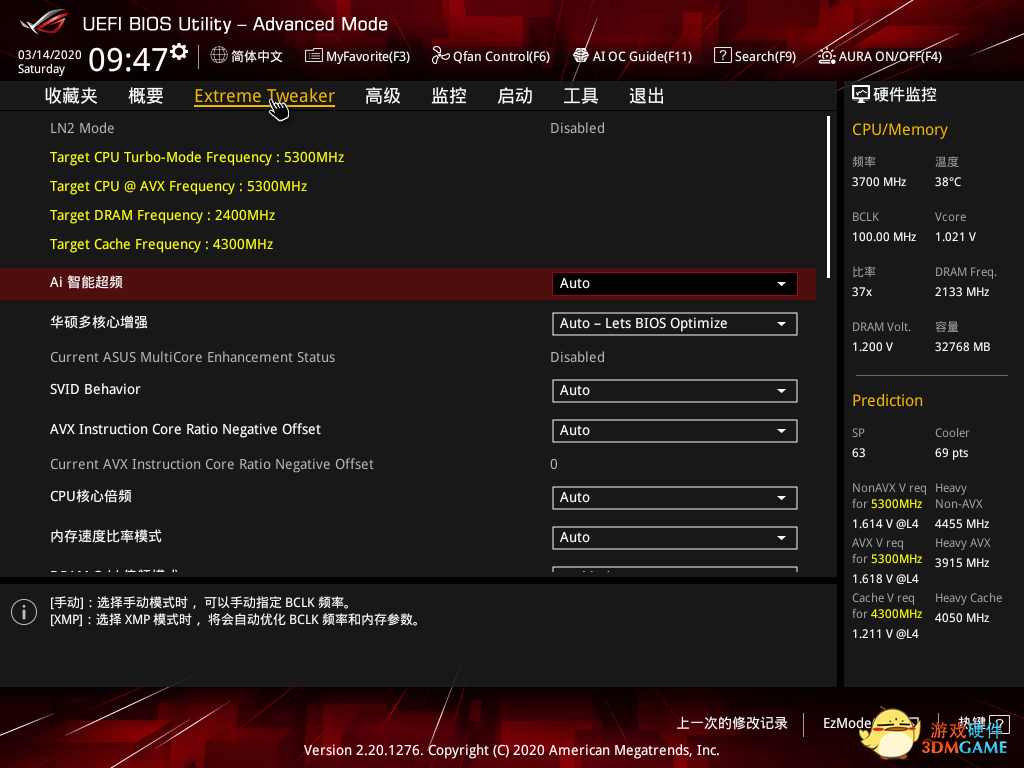

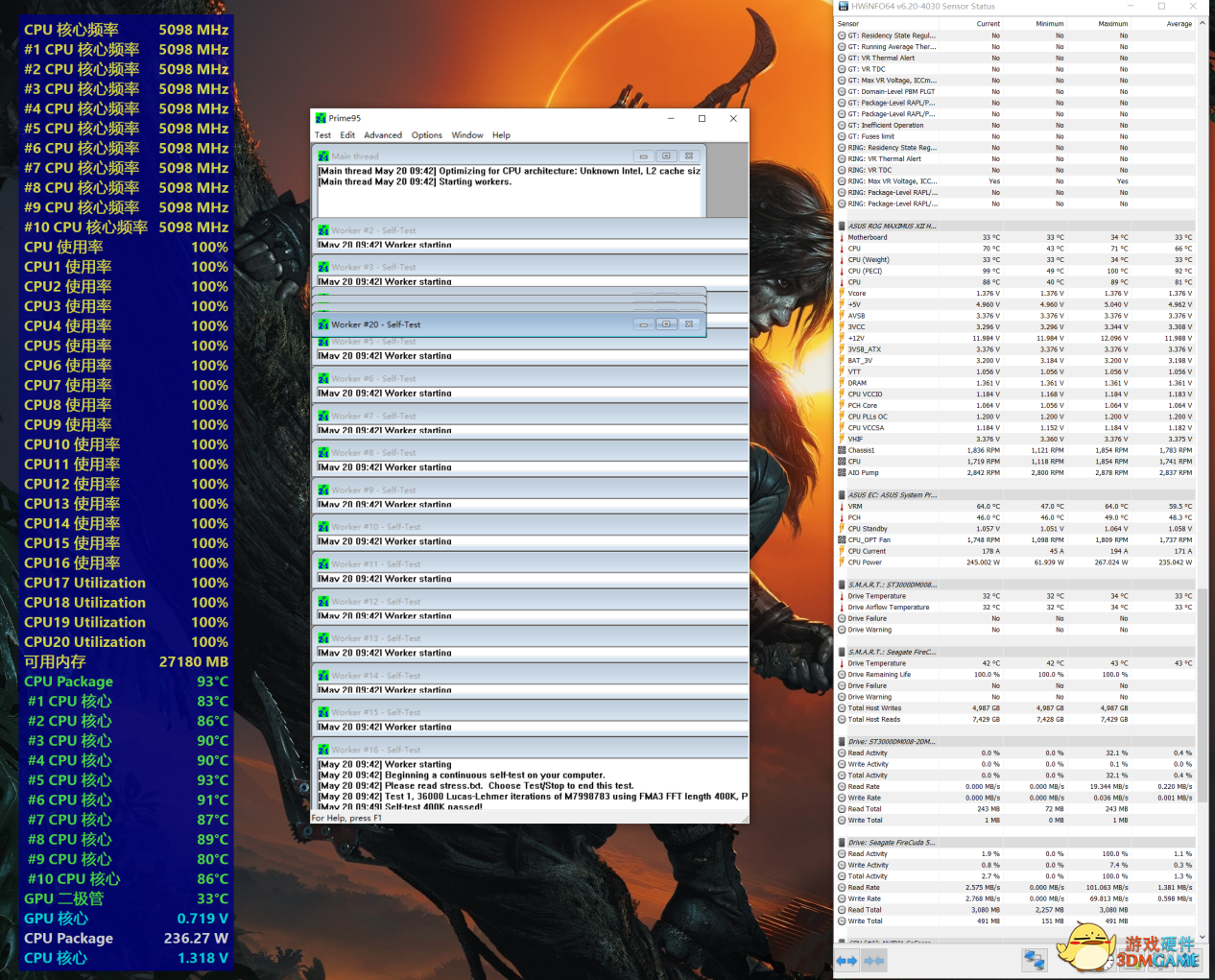

接下来我们在BIOS中将CPU锁定在51倍频,适当提升CPU电压,让全核心跑在5.1GHz。此时CPU温度93度,功耗来到了240W。主板供电模块温度来到了64度,芯片组温度稳定在46度。
由以上测试可以看出,14相供电设计的Maximus XII HERO在面对i9-10900k时毫无压力,主板总体温度不高。烤机过程整体相对稳定。得益于厚重的供电散热装甲,M12H供电模块即使在长时间负载下也可以保持一个相对较低的温度,可有效延长元件使用寿命。
3DM点评
ROG Maximus XII HERO作为定位中端的纯血ROG主板来说,从外到内都有不小的变化。首先是外观,较M11H增加不少装甲保护,RGB元素更是有增无减。供电更是得到了大幅加强,为玩家带来了更好的使用体验。ROG M12H价格较为亲民,作为ROG顶级Maximus系列主板,M12H也为玩家带来了AI智能超频、SupremeFX音效等新功能。
对于发烧级游戏玩家来说,ROG Maximus系列主板一直是他们的首选,M12H作为系列中定位中端的主板,在面对240W的i9-10900k时依然游刃有余,在同级别的Z490产品当中非常有吸引力。
