散热so easy！翔升GTX780/770/760评测

　　散热一直是高端显卡研发中一个十分头痛的问题，GTX480就是其中一个火炉级典范，也引伸出那经典的散热器上煎蛋的笑话。自此以后，虽然芯片级的研发逐渐往高性能功耗比迈进，但由于性能要进行代次的增长使得散热依然不能忽视。

　　公版的散热方案往往只针对公版默认频率的稳定运行，那么要展示性能的差异性，改进散热就是必要的。厂商早已认识这一点，各种高端卡的非公散热方案琳琅满目。最近评测室就收到翔升三款高端N卡，其散热份量不可谓不硕大，下面一起来看看吧。

　　评测室收到的三款显卡分别为翔升 GTX780 金刚版、翔升 GTX770 金刚版以及翔升 GTX760 金刚版，都为非公版设计，三款显卡均采用了彪悍的三风扇散热，占据三条PCI插槽，那么三三组合能擦出什么火花呢？

翔升GTX780/770/760金刚版整体概况

翔升 GTX760金刚  图片  评测  论坛  报价

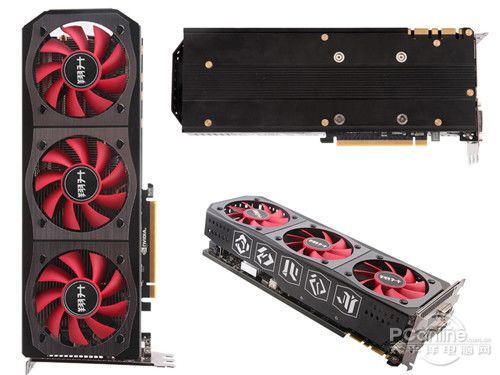

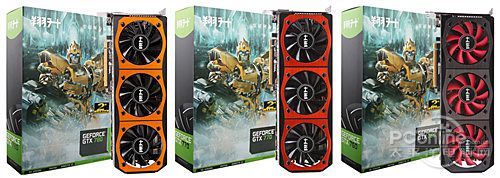

　　虽然型号到价格有着明显的区分，但是这三款GTX780、770、760显卡却有着同等的散热地位：霸道的三风扇三插槽散热器，连翔升 GTX760 金刚版也沾了顶级单卡的光，霸气风格的外貌协会足以看出散热的份量，彼此之间的不同仅在于散热器的配色上。

　　三张显卡均提供了金属背板来支撑显卡结构的稳定，可见该卡散热器份量之大，免得装在塔式机箱中出现东歪西倒的状况。事实上，三款显卡的散热器均采用同等的设计，需要额外占据两条PCI-E插槽，所以我们可以看到挡板上密密麻麻的散热孔以及丰富的输出接口。

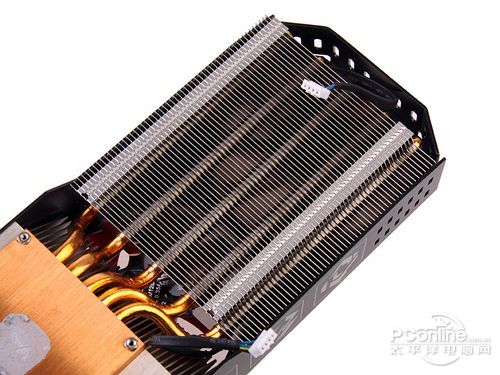

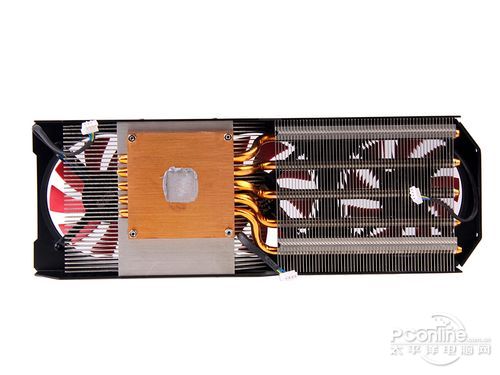

　　经过我们的一一拆除，我们可以发现三款显卡均采用同样的散热设计：纯铜散热底座、纯铜热导管、高密度大面积的散热鳍片以及三风扇的布局，手抓起来都能成为防狼工具了。

　　既然有着这么豪华的散热规格作为顶梁柱，那么三款显卡的PCB做工规格自然是超公版了，供电用料与数量均远远超越公版，使得频率比起公版大跃进，反过来会对散热形成更高的要求。

翔升GTX780/770/760金刚版参数规格说明

　　从规格上看，翔升GTX780/770/760金刚版的频率都大幅度超越公版，性能上非常有看头。

　　我们知道新一代GPU已经开发出动态频率技术，既然很多时候不需要满荷载运行，同时要兼顾满荷载运行时的稳定性与寿命，那么翔升对着这三款三风扇三插槽的显卡还有什么改进，能做出什么差异化呢？

[page]

智能如何诠释？SRM散热控制系统介绍

　　“风扇+散热片”结构历史非常长久，它从显卡诞生时就开始大规模使用，一直沿用至今，但是随着显卡性能不断提高，发热不断上升，单纯依靠“散热片+风扇”的散热方式，变得难以满足显卡散热需求。一些厂商则以增加风扇数量以及对散热片的结构做出改进的方式应对。

　　三风扇散热显卡依然存在着不少弊端，首先风扇的增加必然导致噪音、功耗也相应的增加不少，而且体积更加庞大，机箱中占据不小的位置，不利于机箱内空气流动及其他电脑配件散热。而且一旦有一个风扇出现故障，势必对显卡的整体散热造成影响。

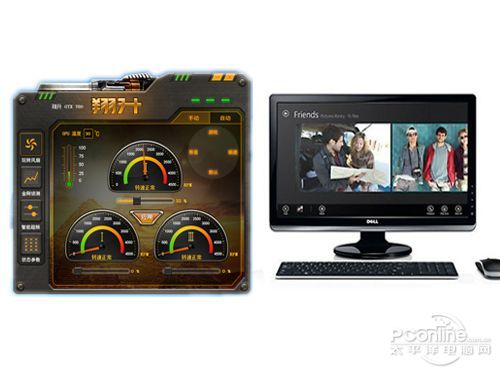

　　就如今天测试的三款显卡，看似有着豪华的散热方案，但是对机箱的空间散热上以及故障处理上有着很大的难度。所以翔升软硬兼施，研发了所谓的“SRM智能控制系统”，来均衡高端显卡的性能、功耗、风扇损耗，以达到延长显卡风扇的使用寿命的目的。下面看看它的功能介绍。

　　散热系统的硬件方面前面已经介绍过了，下面来看看软件方面的。它包含四大功能：玩转风扇、金刚侦测、智能超频、状态参数。相比翔升去年的超频软件界面多了一个玩转风扇功能。

影音状态下手动模式设置单风扇足以满足需求

游戏状态手动模式设定2500-3000转

　　我们都知道市面上显卡风扇基本上都是芯片一手把控，也只有少数显卡产品设置了一键全速运行的可选功能。而这次该系统提供手动和自动两种操作模式。手动模式当然是可玩性最高的，玩家可以根据自身情况，拖动转数表下面的按钮，自由选择风扇运行状态。是单风扇运转还是双风扇运转，是三风扇同时按1800转/分状态运行还是每个风扇分别按照不同的转速运行。

人为原因导致的风扇转速异常情况

　　如果由于自己的误操作，导致显卡温度过高烧毁怎么办？这个不用担心，款软件自动保护设置可在家在设置过程中不小心使整个显卡散热系统紊乱失效，导致温度升至警温度，那么系统会自动将风扇运转模式调整至“自动默认”档。从而避免由于误操作造成的不避要损失。

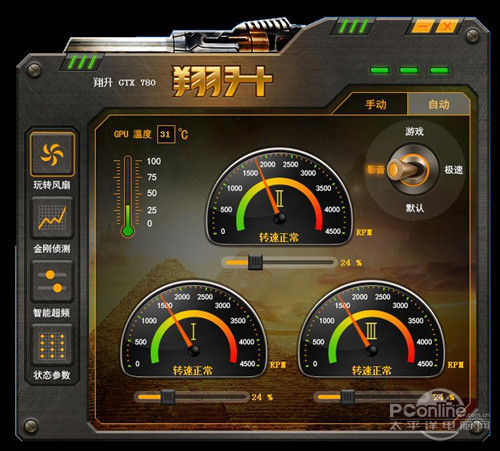

自动-默认状态

极速模式可发挥显卡最大的频率性能

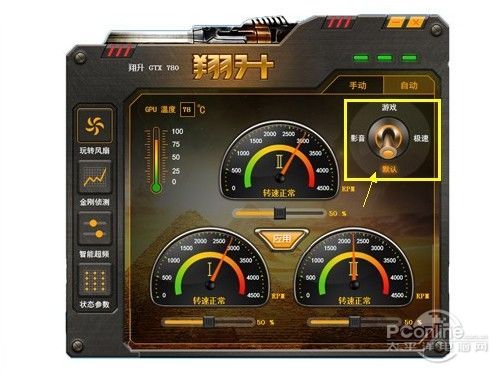

　　也许有些用户觉得手动模式虽然可玩性很高，但操作很麻烦，对于这类“怕麻烦”的玩家。我建议您可以选择自动模式。在该模式下，玩家可以选择默认、影音、游戏三种常用模式以及可以最大限度提升显卡效能的极速模式。

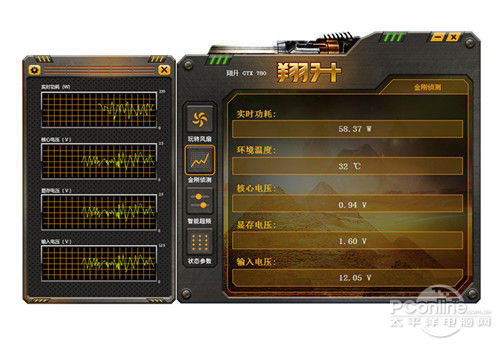

 　　功能2“金刚侦测”：在这里玩家可以实时监控显卡的功耗、环境温度、核心电压、显存电压、输入电压等准确数据，随时掌控显卡情况，辅助超频与玩转风扇设置。

　　功能3“智能超频”：作为S.R.M智能控制系统另一大功能特色，让超频从此不只是发烧友玩家的专属。只需在相应滑钮上轻轻拖动，即可轻松玩转显卡超频。至于到底能超到多少合适，小编很负责的告诉你，由于现在的显卡芯片设有自保护，理论上只要没有黑屏就可以一直超下去，出于安全考虑，在温度富余的情况下，7系显卡核心频度超个10%-15%没有太大的问题。

　　功能4“状态参数”：通过此项自动侦测功能，显卡的基本参数情况一目了然，可以直观的观测显卡实时的核心频率，BOOST频率等情况，让玩家通过这些数据，一切尽在掌控当中。

智能灯监控功能

　　S.R.M智能控制系统还有很多其他创新功能，比如可以检测风扇工作状态是不是异常，通过智能双灯的颜色及明暗变化来判断显卡运行状况，风扇状态异常的话还会闪烁红灯报警等等。 S.R.M智能控制系统比起以往翔升的超频软件，功能上有着大幅的改进，极大提升了DIY程度。

[page]

翔升 GTX780金刚版3G D5赏析

　　为了区分同种散热器不同显卡，这三款金刚版采用了不同的散热涂色，最高端的翔升 GTX780 金刚版自然用金色装裱，果然是高端洋气上档次的土豪金级别的顶级单卡。拥有这卡的土豪，我们交个朋友吧。

　
强烈建议能循环安装挡板的机箱使用

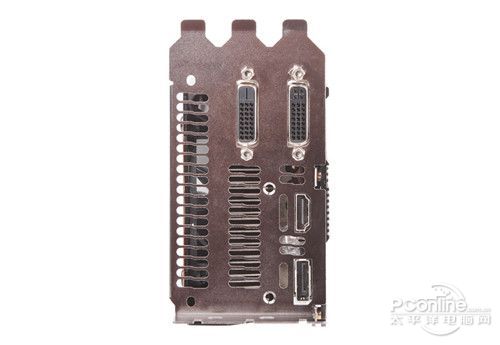

　　翔升GTX780金刚版接口方面采用了两个DVI加一个DP、一个HDMI的经典组合，其余均为风口。由于占据了更多的插槽位置，所以那些使用一次性挡板的机箱就最好不要用了，因为两个槽的空间就是灰尘的通行证。

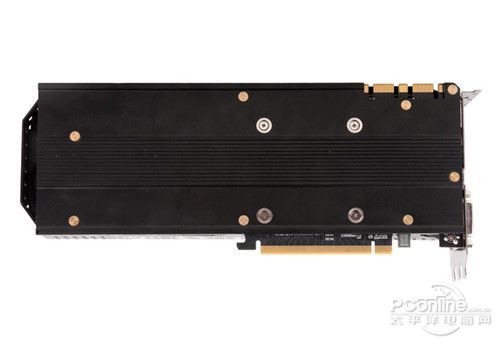

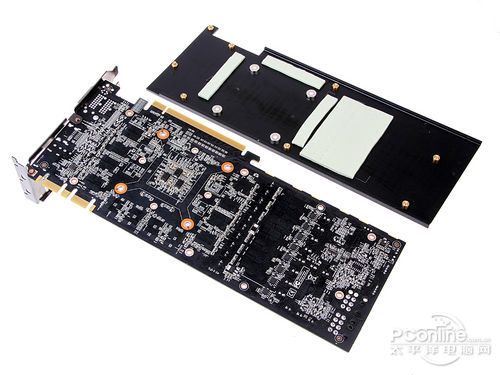

　　三插槽厚度的散热器却只用四个螺丝固定，的确让人感到意外，好在还有背板来以力借力。背板贴上了橡皮条来起到显存、元件的导热与保护作用。

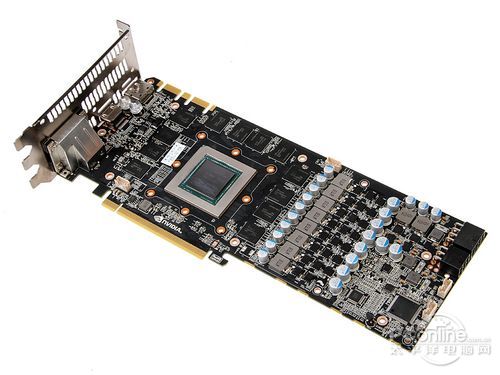

　　开放非公版让厂商在PCB元件的选择上有着自由的空间，使得各种超神般的供电设计各种亮瞎眼睛，让玩家在频率与跑分上做好了尖叫的准备。翔升GTX780金刚版采用了8+2相的供电设计，各种高质电感电容布满PCB右侧，整体水平超越公版。

　　显卡默认频率为967MHz，相比公版来说分别高出了15.5%，显存方面和公版一样搭配了3GB GDDR5显存，等效显存频率为6008MHz。

[page]

翔升 GTX770金刚版2G D5赏析

　　虽然从当年第一代开普勒卡王，沦为如今的GTX780小弟，披上马甲的GTX770依然被翔升披上了彪悍的外表，虽然没有土豪金的气质，但是大红的配色依然抢眼。

　　翔升GTX770金刚外观相比上一代GTX680有了很大改变，黑色风扇和外壳，风扇外围一圈橙色线条勾勒出显卡的与众不同。翔升GTX770金刚的背板可以加固、保护PCB板并起到一定的散热作用，背板有镂空设计，防止短路和静电。

　　该显卡支持GPU Boost 2.0技术，加速后的核心频率将持续保持1110MH，比起公版有着极大的提升。

　　开放非公版让厂商在PCB元件的选择上有着自由的空间，使得各种超神般的供电设计各种亮瞎眼睛。翔升GTX770金刚版2G D5采用了8+2相的供电设计，各种高质电感电容布满PCB右侧，整体水平超越公版。

　　翔升GTX770金刚版2G D5接口方面采用了两个DVI加一个DP、一个HDMI的经典组合，足足占用三个pci-e槽位，其余均为风口，有利于改善显卡的散热条件。

[page]

翔升 GTX760金刚版2G D5赏析

　　翔升 GTX760金刚版2G D5的外观与散热风扇配色与GTX770版本进行了互换，散热器变成了红色而外壳变成了黑色。

　　翔升GTX760金刚版2G D5虽然是定位于“甜点级”的显卡，但是作为翔升“金刚系列”中的一员，翔升GTX760金刚版2G D5也拥有“高性能、精品质”优秀血统。并且翔升GTX760金刚版2G D5的PCB板保留了与GTX780非公版相同的规格，可见该版本有着最好的超频性能与散热条件。

　　翔升GTX760金刚2G D5同样延续了翔升700金刚系列的全新形象。采用采用三风扇、8+2相的供电设计的黑色PCB板、阳极铝背板豪华设计，尽显大气高端；五热管、铜底设计、MOS管散热器、全固态电容稳定可靠，确保金刚品质。

　　翔升GTX760金刚2G D5显卡相比于公版GTX760显卡的默认核心频率高达1045MHz，显存频率为6008MHz，核心频率比起公版有着大幅度的提升。同时，

　　翔升GTX760金刚版2G D5接口方面采用了两个DVI加一个DP、一个HDMI的经典组合，足足占用三个pci-e槽位，其余均为风口，有利于改善显卡的散热条件。

[page]

测试平台说明：

　　测试平台软硬件配置如上。由于三款显卡均为超高频率的版本，所以性能超越公版以及对应HD7000系列显卡没有任何问题，所以我们进行了纵向比较，看看这三款显卡的性能差距，并且根据价格看看性价比如何。

理论测试成绩：

　　先跑些比较理论和比较常用的测试，3DMark11和新3DMark。

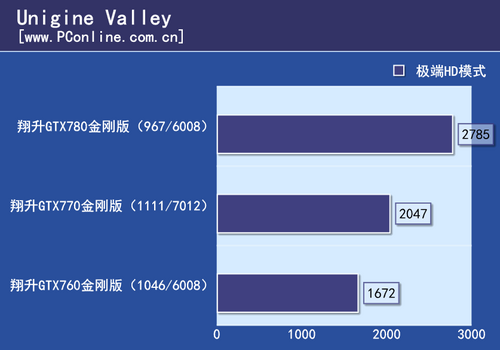

　　然后是效果非常绚丽的《山谷》测试。

　　测试小结：从3DMark系列测试看，三卡的跑分梯度非常明显，符合了显卡的定位，而Unigine Valley的跑分的成绩比例也和3DMark差不多，没有明显的一场。下面我们从几个游戏大作继续看显卡的性能差距。

测试软件 设置
软件	设置
《3DMark Vantage V1.10》	Extreme
《3DMark 11 V1.02》	Extreme
《Unigine Valley》	极端HD模式

[page]

一页看游戏评测：性能有什么优势？

　　从分数不容易看出显卡的实际性能，因此，我们选取目前市面上热门的六款游戏对显卡进行测试：

-----------------------------------------------------------------------------

关于游戏帧数（FPS）的意义

　　游戏帧数是反映游戏是否流畅运行的标准，大 多数情况下可这样归类，没有可玩性：帧数低于30FPS；可以 接受：帧数30-50；流畅运行：帧数50-60；完美运行：帧数大于等于60。也就是说一般情况下帧数大于60意义不大，这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

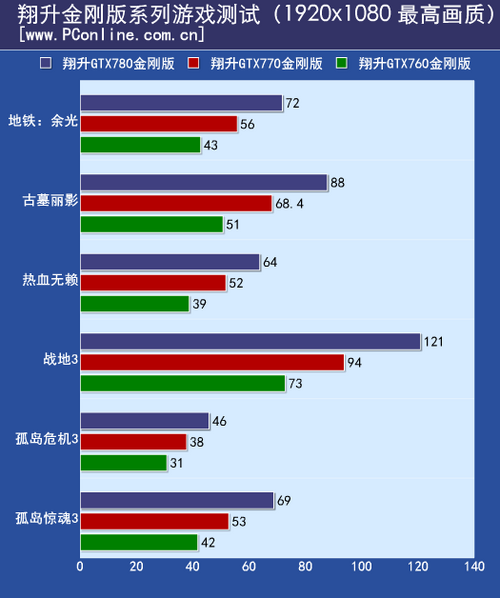

　　我们运行了六款游戏，根据游戏对配置的要求来进行不同的画质设置，分辨率为1920x1080环境下，综合游戏表现差距符合了显卡定位的差距。

　　经过对比上诉所测试的六个游戏的成绩总和除以价格，得出各显卡的性价比，可以看出GTX760的性价比最好。

-----------------------------------------------------------------------------

扩展阅读：游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏	游戏设置	测试方法
《地铁：最后的曙光》	High画质+AF4X	自带Benchmark
《热血无赖》	最高画质， 高抗锯齿，1920x1080	自带Benchmark
《战地3》	high画质，1920x1080	使用Fraps，“追猎行动”关卡开始至登上飞机
《孤岛危机3》	最高画质，1920x1080	用Fraps软件记录这“欢迎来到丛林”关卡，仅直线行走草丛的平均帧速。
《古墓丽影9》	最高画质，1920x1080	游戏自带benchmark
《孤岛惊魂3》	DX11，最高画质	用Fraps软件记录猎杀野猪及采集三色药草后移动到下一个海盗营地场地

[page]

温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

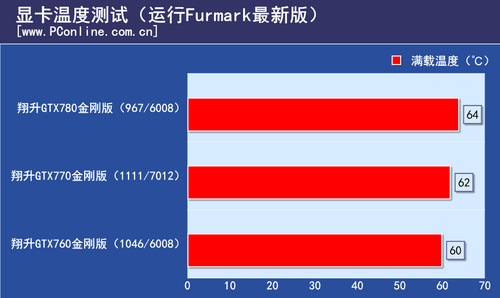

测试成绩对比（温度）

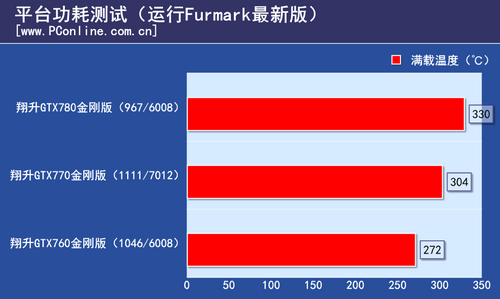

测试成绩对比（平台功耗）

　　三款显卡的性能依然呈现阶梯式的差距，亮点就是功耗温度都在一个十分出色的水平。即使是GTX780这种顶级单卡，也仅有极限满载64摄氏度的温度，可以看出这“三三”散热器的威力。平台功耗最高也只有330瓦，一个400W电源就能已经完全满足。
-----------------------------------------------------------------------------

扩展阅读：功耗温度测试方法

功耗温度测试 设置
测试项目	设置
Furmark	1920x1080 benchmark 15min

PConline评测室总结：

翔升金刚版系列三款显卡天梯指引位置如下：

翔升三款显卡在天梯图的位置

　　PConline显卡天梯图说明：三款翔升显卡的频率均大幅超越公版，实际性能同样高出公版不少，因此在天梯图中如上图的位置。

　　三款金刚版显卡，三风扇散热设计，三条PCI插槽的占据，翔升对GTX700系列高端显卡的研发可谓不遗余力，SRM智能控制系统的推出更是让散热更智能化，保证显卡散热器的效率利用，达到兼顾寿命与散热效果的目的，从这次的评测可以看出，即使是GTX780这种显卡也仅仅64摄氏度的满载温度就是一个证明。同时该散热系统有着很高的可玩性以及安全性，让DIY更有趣。同时默认频率比起公版有着大幅度的提升，让性能有着优越性，也是发烧级玩家喜闻乐见的。

　　不过这三款显卡需要占据额外两条PCI-E插槽，对于小型机箱来说，排热有所困难，建议选择这类显卡的朋友选择拥有对流散热的空间广阔的机箱。
