GTX660不出 谁与争锋？华硕7870 Top评测

　　GTX680/GTX670成功在高端阻击了HD7900系列，而愈老弥新的GF114核心的GTX560系列则成功在中端顶住了HD7700系列显卡的进攻。然而在2000到3000元的高端，NVIDIA却没有相应的产品在性能、功耗、性价比等方面可以抗衡HD7870。只能采用GXT560TI/GTX570配合GTX670上下夹攻分化。这个时候，超级奢华用料的顶级HD7870横空出世，现在就让我们一起来了揭开华硕HD7870 DCII TOP的神秘面纱。


华硕 HD7870 DirectCU II TOP  图片  评测  论坛  报价  网购实价

AMD HD7800显卡GCN架构的显赫身世：

　　HD7800系列显卡的"Pitcairn"图形芯片，基于AMD新一代28纳米GCN图形架构，芯片内部晶体管数量达到了28亿个，对中高端显卡来说规模绝对"庞大"。但借助先进的28纳米工艺，"Pitcairn"图形芯片核心面积比上一代HD6800系列还小。

AMD新一代GCN架构图形芯片

　　GCN架构在最底层的流处理器管理模式上经历了大幅的优化重组，内部组织架构更灵活、更高效。在指令运行方式上，GCN也改变了AMD自R600以来一直沿用的VLIW打包吞吐模式，不再单纯的追求图形渲染能力，而是更注重于为高性能运算优化，这个理念转变，更符合"通用计算就是图形计算"的今后趋势。GCN架构正是AMD加强通用计算性能思路的表现，而且高性能通用计算也能同时带来更高的图形性能。放弃VLIW不仅意味着GPU大规模并行框架内普通SIMD指令模式的回归，更标志着AMD理念转向GPU高性能计算。

HD7870的20个“GCN”运算单元及核心架构示意图

　　HD7950的1792个流处理器被划分成了28个并行计算单元（Compute Unit），如此一来，每个计算单元内部就具有64个流处理器，这64个流处理器组成了4个矢量单元(Vector Unit)，每个矢量单元搭配64KB矢量寄存器。GCN架构内，每4个计算单元组成一个运算小组，配备了数据寄存器和一些辅助性功能模块，从而组成了一个完整的运算中枢（类似于一个纯计算功用的核心集群）。在芯片高负荷时，每个计算单元都能同时分配、执行指令，架构利用率和吞吐量很高，更适合处理多线程多任务并行运算。

华硕HD7870 DCII TOP显卡介绍：

　　核心工艺的提升使得高主频核心已经普及，但为了挖掘更深的核心性能，很多厂商的超公版卡在公版主频的基础上再次增加了100MHz以上，从而带来10%左右的性能提升，为延长产品周期，提高产品卖点和品牌知名度都起到非常正面的帮助。来自华硕的一款超公版显卡产品即华硕HD7870 DirectCU II TOP显卡便是这样的一款产品。DirectCU II绝对可以称之为华硕显卡的标志性亮点，加上面向发烧玩家的TOP（官方超频版）字样，简直就是宝马车再打个M标识。决对的值得期待的性能之选。

华硕HD7870 DCII TOP显卡

华硕HD7870 DCII TOP 配件一览

华硕 HD7870-DC2TG-2GD5-V2  图片  评测  论坛  报价  网购实价

　　华硕HD7870 DCII TOP显卡采用环保纸盒，作为华硕卖点的DirectCU II和TOP字样非常醒目的印制在包装盒上面。对于熟悉华硕的发烧友来说，DirectCU II和TOP的标识就像宝马打上M标识，高尔夫打上GTI或者R标识，那是一种热血沸腾的兴奋。显卡附件虽然不算丰富，但是像DVI转VGA，电源转口线等该有的都有了。显卡大部分插口和金手指都有保护套保护，显卡做工严谨，结实，完全无愧于一线品牌的身份。

华硕HD7870 DCII TOP显卡赏析：

华硕HD7870 DCII TOP显卡

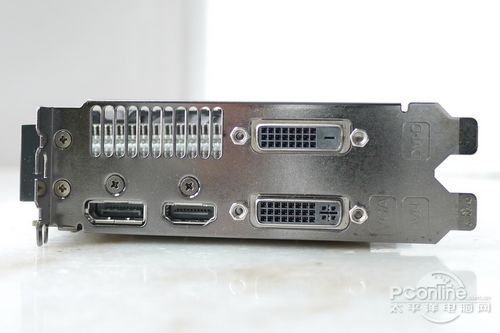

华硕HD7870 DCII TOP接口

华硕HD7870 DCII TOP显卡

华硕HD7870 DCII TOP显卡顶部

　　华硕HD7870 DCII TOP显卡正面由两把静音风扇构成，造型类似重装甲坦克，虽然是塑料材质但是看起来质地厚实。顶部附有加固钢板。对于这种配置了大型散热器的显卡，顶部加固对于防止PCB变形还是非常有用的。输出方面，华硕HD7870 DCII TOP显卡没有采用公版的DVI+HDMI+2个DisplayPort输出接口，而是配备了2个DVI接口、1个标准DisplayPort接口、1个HDMI接口，完全可以满足游戏以及高清玩家朋友们的使用需求。另外显卡还配备EMI屏蔽罩的全数字输出接口，提供更出色的输出效果。

[page]

华硕HD7870 DCII TOP显卡拆解：

华硕HD7870 DCII TOP显卡和DirectCU II散热器

DirectCU II散热器

　　华硕HD7870 DirectCU II TOP采用华硕独家的DirectCU II散热器，基于双风扇+5热管设计，8毫米口径的纯铜热管可以直接与GPU芯片接触，达成最高的吸热效率。显卡的10厘米大口径双风扇配合封闭式导流罩，能够形成下沉式风道，帮助显卡PCB板表面的元器件均匀散热，为超频打下充足的基础。据称，这种特色设计可提供比参考值高出20%的散热性能与14dB的静音性能。

华硕HD7870 DCII TOP显卡

华硕HD7870 DCII TOP显卡背面

　　卸下贴身铠甲后，华硕HD7870 DCII TOP显卡的庐山真面目终于展现在我们面前。应该说卖相十足。整体做工优秀，用料奢华，不用担心出现元器件焊的歪歪斜斜的情况。超大板型，全固态电容，用料还是对得起华硕的品牌的。

　　核心方面，华硕HD7870-DC2T-2GD5显卡搭载了AMD Pitcairn XT显示核心，内建有1280个流处理器，80个纹理单元以及32个光栅单元4组64bit的显存位宽控制器构筑了256bit的显存总线，核心频率达到1100MHz，相比公版核心频率提升达到100MHz。在技术方面，该卡支持最新的DirectX 11.1 AIP，支持全新的PCI-E 3.0传输标准，支持全新的AMD PowerTune以及AMD Zero Core节电技术，同时还支持AMD宽域等显示技术。

华硕HD7870 DCII TOP显卡细节：

华硕HD7870 DCII TOP显卡金手指、电源插口特写

华硕HD7870 DCII TOP显卡6相核心供电

华硕HD7870 DCII TOP显卡2相显存供电

　　 供电方面，华硕HD7870 DCII TOP采用了核心6相、显存2相DIGI+VRM数字供电方案，以保障核心高频下的稳定工作。在用料方面采用了华硕SAP超合金用料组合，即超合金电感、超合金电容、超合金MOS，不仅可提供低温低噪的供电环境，同时还可将使用寿命延长2.5倍，超频性能得到有效提升。

[page]

测试平台介绍及测试方法说明：

　　测试产品的选择上，华硕HD7870 DCII TOP的同级对手GTX570自然必不可少，华硕HD7870 DCII TOP和公版HD7870的性能区别也是大家关心的。

理论性能测试

●3DMark Vantage v1.10

理论性能测试：3DMark Vantage v1.10
软件介绍	3DMark Vantage能全面发挥多核心处理器、多路显卡的优势，测试成绩至今仍具有重要参考意义。
测试方法	选择Extreme模式测试图形分数(X档)

测试成绩对比

●3DMark 11 v1.02

理论性能测试：3DMark 11 v1.02
软件介绍	3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。
测试方法	选择Extreme模式测试图形分数(X档)

测试成绩对比

　　测试小结：测试项目一开始，华硕HD7870 DCII TOP显卡就表现出优秀的性能，3DMark测试分数超出GTX570 16%以上，超过公版HD7870也有6%以上。性能表现令人满意。

[page]

●Heaven Bench 3.0

理论性能测试：Heaven Benchmark 3.0
软件介绍	Heaven Benchmark大量使用Hardware Tessellation(硬件曲面细分)技术，考察GPU的曲面细分性能
测试方法	设置曲面细分级别为Normal，4AA，在指定分辨率下进行测试

测试成绩对比

●微软DX11 SDK流体模拟测试

理论性能测试：微软DX11 SDK流体模拟测试
软件介绍	微软DX11 SDK流体模拟会生成极大的运算数据，是显卡通用运算性能的一个真实检测。
测试方法	选择Simple N^2方式，进行测试，记录帧率

测试成绩对比

　　测试小结：Heaven测试主要考察显卡的曲面细分性能，测试结果华硕HD7870 DCII TOP显卡依旧是大幅度超越GTX570，并且和公版的HD7870也拉开了距离。接下来我们会选择几个具有代表性的游戏大作，来测试这款显卡的实际游戏性能。

[page]

游戏性能测试

●《使命召唤8：现代战争3》

游戏性能测试：DX9游戏《使命召唤8》
软件介绍	《使命召唤8》游戏引擎源自改良后的《使命召唤4》。用并不苛求硬件性能，达成了高水准的画面质量，在战场营建、气氛渲染上很出色
测试方法	选择第一幕“黑色星期二”关卡，在进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角下的平均帧速。

测试成绩对比

●《光荣使命》

游戏性能测试：《光荣使命》
软件介绍	中国第一款具有自主知识产权的大型DX11 FPS游戏，支持目前堪称计算机3D技术最顶尖的曲面细分特效、HBAO（环境光遮蔽）特效、PhysX物理加速特效。
测试方法	使用自带Benchmark进行测试，使用高画质和普通后期设定

测试成绩对比

　　测试小结：在《使命召唤8》的游戏测试中，得益于更高的工作频率，华硕HD7870 DCII TOP显卡相比A卡公版HD7870性能有一定的提升。《光荣使命》这一局，GTX570终于扳回一盘，领先公版HD7870超过10%；不过并不能抛离华硕HD7870 DCII TOP显卡。两者差距只有3%。看来频率的提升对性能还是有很大帮助的。

[page]

●《战地3》

游戏性能测试：DX11游戏《战地3》
软件介绍	《战地3》采用的全新DX11“寒霜2”引擎，在各方面都达到了当前PC游戏的顶点水平，可以作为测试显卡实际游戏性能的一个重要参考
测试方法	单人模式下，选择“追猎行动”关卡进行测试，在进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

测试成绩对比

●《尘埃：对决》

游戏性能测试：《尘埃：对决》
软件介绍	《尘埃：对决》保持了赛车游戏专业性强、模拟度高的风格，车身的精细程度大大强化，测试中不同级别的显卡可以拉开分数差距。
测试方法	使用自带Benchmark进行测试，使用最高画质，根据制定分辨率进行测试

测试成绩对比

　　测试小结：《战地3》和《尘埃：对决》都是近期热门的DX11游戏大作，华硕HD7870 DCII TOP显卡继续一路保持领先。不过和DX9.0C和DX10游戏相比，DX11的游戏更加适合新的架构。HD7870要领先GTX570最起码10%以上。而华硕HD7870 DCII TOP显卡更是达到15%；在最新的尘埃.决战里，居然超越GTX570达到40%以上，看来，GTX660不出，N卡难以有可以和HD7870对抗的中场大将。

[page]

●DX11游戏：《孤岛危机2》

游戏性能测试：DX11游戏《孤岛危机2》
软件介绍	《孤岛危机2》采用了第三代CryEngine引擎，强化了游戏贴图、人物模组、光影特效等多种游戏表现，走在了DX11游戏画质的最前沿。
测试方法	单人模式下，选择了"Out of the Ashes”关卡进行测试，在正式进入游戏画面后不作任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

测试成绩对比

●DX11游戏：《蝙蝠侠：阿甘之城》

游戏性能测试：DX11游戏《蝙蝠侠：阿甘之城》
软件介绍	这款游戏对显卡压力非常大，DX11高分辨率+最高画质下，1000元以上的显卡才能够跑流畅。
测试方法	为公平起见，关闭游戏的PhysX物理加速选项，使用自带Benchmark进行测试

测试成绩对比

　　测试小结：《孤岛危机》系列游戏一直被称作“显卡杀手”确实不假，即便是N卡曾经的次旗舰型号GTX570在孤岛危机2的高清分辨率的测试中也只是勉强达到30帧的基本流畅级别，在这项测试中，华硕HD7870 DCII TOP显卡继续领跑，而公版AMD HD7870都继续保持了在新游戏下的优势。《蝙蝠侠》的情况和之前的游戏没大的区别，只是GTX570也达到了非常流畅的运行水平。

[page]

7.温度和平台功耗测试

　　在测试之前需要说明的是，由于无法测试单张显卡的独立功耗，本轮测试中所有的功耗成绩均为整机功耗，测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距，我们在烤机完毕之后待机5分钟，让显卡自然降温，记录此时的温度和功耗（室内温度保持在24摄氏度）。

满载温度和平台功耗测试：Furmark
软件介绍	FurMark是一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，属于满载压力测试，软件自带GPU温度检测
测试方法	连续烤机5分钟后记录GPU核心温度和平台功耗

待机温度和平台功耗测试：GPU-Z
软件介绍	GPU-Z是常用的显卡检测工具，软件自带Sensor功能可以记录GPU核心的负载和温度
测试方法	满载烤机后待机5分钟，记录GPU核心温度和平台功耗（室温24度）

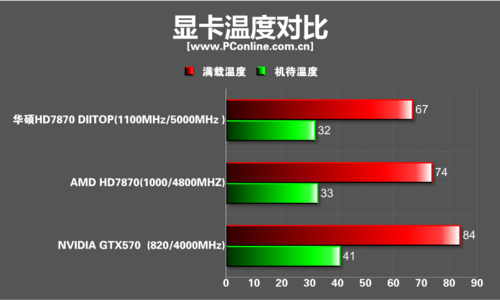

图表：测试成绩对比

图表：测试成绩对比

　　测试小结：在温度功耗测试中，华硕HD7870 DCII TOP显卡满载功耗比公版的HD7870要高一些，毕竟频率提升了，但是相对于GTX570还是要低很多。对于一款高端显卡来讲这是一个不小的进步。值得一提的是，华硕HD7870 DCII TOP显卡无论是待机温度还是满载温度都比公版的HD7870低很多，说明华硕HD7870 DCII TOP显卡的热管散热器确实比公版要好很多。而GTX570无论是温度还是功耗都已经远远落后了。

[page]

本期测试显卡天梯指引位置如下：

　　在本期测试中，我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异，不断有新品上市与被淘汰，显卡天梯图也需要不断更新。其中必定有瑕疵之处，我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

　　PConline显卡天梯图说明：作为华硕推出的高端产品，HD7870 DCII TOP凭着超于公版的频率和做工，性能上比一般HD7870要高，因而天梯图的位置上也比公版HD7870要高。

PConline评测室总结：

华硕 HD7870-DC2TG-2GD5-V2  图片  评测  论坛  报价  网购实价

　　准确的说，华硕HD7870 DCII TOP显卡的真正对手是传说中的GTX660，而非GTX570。作为上一代的次高端显卡，GTX570已经完成了他自己的历史使命，新推出的GTX570已经从2699元~2999 元逐步下探到1999甚至更低，这种清理库存的手法其实就是为GTX660的推出做铺垫。真正的中场大战开没开始。

　　不过，就目前来讲，通过本次测试我们可以看出这款华硕HD7870 DCII TOP超公版设计显卡，在整体性能方面相对公版有6%左右的提升，无论是在理论测试还是实际游戏表现都比较出色。DirectCU II风冷散热系统配合DIGI+VRM数字供电方案，使得华硕HD7870 DCII TOP显卡在高频、高压下的稳定性得到了提升，而整体温度也得到了控制。加上华硕提供了优秀的调控软件“GPU Tweak”，可轻松实现加压、超频、风扇调控、镶嵌GUP-z等操作。

　　要说到显卡缺点，只能说价格了，华硕HD7870 DCII TOP显卡是一款高价高质的高端显卡，但价格同样不是一般高，这个价格几乎可以买一块GTX670了，追求奢华感觉的玩家大可关注这款华硕HD7870 DCII TOP，而追求性价比的用户，这个显然不是最佳选择。另一方面，GTX660不出，HD7870的显卡价格水分还是相当高，还有“嚣张”的筹码。
