瞬间秒杀所有显卡:HD7970四卡交火巅峰实战

　　【PConline 横评】显卡是PC玩家最重要的游戏装备，为了追求“真实”，每一代游戏大作对显卡性能都会提出更高的需求，而显卡的性能竞赛也从未止步。拿下显卡性能之王宝座，是NVIDIA、AMD每代顶级产品的终极目标，而为了达到最高性能，多卡并行就成了必由手段，也成为了突破单卡性能极限的最快捷径。通过多块显卡的并行叠加，在理论上我们可以获得多倍的性能提升，从而抵达3D性能的极限巅峰。今天，我们正将进行一番这样的极限尝试，并通过实际的测试与大家共同探讨如此发烧值与不值。

AMD Radeon HD 7970  图片  评测  论坛  报价

　　当前，AMD、NVIDIA都已经具备自己的多卡并行技术，AMD CrossFire“交火”技术最高支持4卡并行加速，而NVIDIA SLI“速力”技术则最高支持三卡协作。当然，要想搭建CrossFire或者SLI平台，在显卡之外，我们还需要主板支持，同时系统的CPU性能也需要非常强悍，以免影响显卡性能的发挥。

我们搭建的HD7970显卡4卡交火平台

　　今天，我们PConline评测室就利用手边的资源，搭建了一套HD7970显卡4卡交火终极平台。HD7970是当前最强悍的单芯显卡，报价4299元，能够拥有一块已经是发烧玩家的梦寐之求了，那么4块HD7970显卡组合在一起，将会是一番什么样的震撼情景？

在显卡之外，4卡交火平台还需要主板的支持

　　另外，在今天的测试中，我们还将从一名小白用户、一名发烧玩家的实际试玩角度出发，将各款显卡的游戏性能表述得更加感性化，将我们的评测方式进行得更加人性化。

玩家介绍
小白：白云深处	游戏小白：白云深处 　　在游戏里分不清东南西北的游戏小白，玩RPG游戏还好，但是面对各种特效、各种动态模糊的FPS，真心有点眼花，有时分不出是游戏特效还是游戏顿卡。
玩家：魔豚	游戏玩家：魔豚 　　资深PC游戏玩家，对主要PC游戏大作的历史、特点非常熟悉，当然在FPS方面也不会太差，不满足于低配置、顿卡的平台，始终追求流畅、华丽的游戏体验。

　　在我们的实际游戏测试环节，这两位用户都亲临我们的测试平台，并对各款显卡、各款游戏进行了长时间的试玩，然后根据试玩感受，给我们提出参考性的平台感受。>>

-----------------------------------------------------------------------------

如果您想了解更多AMD新一代显卡的信息，请点击下面链点查看相关文章：

震撼新架构!AMD新旗舰HD7970显卡首发评测
http://diy.pconline.com.cn/graphics/reviews/1201/2642450.html

-----------------------------------------------------------------------------

[page]

HD7970显卡四卡交火平台硬件搭建：

　　当前多显卡并行技术已经比较成熟了，我们的四卡交火平台采用的是4块一模一样的AMD公版HD7970显卡，因此在硬件安装上更加简单，只需要将显卡依次插入主板的四条显卡插槽内，连接好CrossFire线缆、外接电源即可。X79主板原生支持PCI-E 3.0接口，可支持x16+x8+x8+x8的四卡互联，当前顶级显卡，在PCI-E 3.0 x8接口下，也不存在带宽瓶颈。

HD7970显卡4卡交火平台

　　我们的四块显卡都是双槽位设计，显卡安装在主板上之后，主板的全部扩展空间都已经被占据，主板的芯片组散热风扇也被四块显卡巨大的身躯完全压住，好在主板芯片组散热器很薄，而且SATA接口采用的是旋转90度侧置设计，不然凸起的SATA数据线肯定会影响显卡的安装。

大口径风扇用于促进显卡缝隙间的空气流动

　　硬件安装好之后，4块显卡之间已经几乎没有空隙了，影响了显卡的散热风道。因此，我们在4块显卡顶部放置了一个10厘米大口径风扇，用于促进显卡缝隙间的空气流动。在组建4卡交火时，我们还需要用到3条CrossFire桥接线缆，将四块HD7970显卡上侧面的CrossFire接口连接在一起，连接方法如下图所示。

HD7970显卡4卡交火桥接

　　HD7970显卡在实际运行中，最大功耗超过200W。加上CPU、主板等配件的电力需求，我们的这套四卡交火平台，功率需求在1000W以上，因此需要使用到千瓦级PC电源。

四卡交火需要千瓦级电源

　　在交火平台上，显示器可以连接在任意一块显卡上。硬件组装完毕之后，玩家可以像平时一样安装操作系统、安装驱动程序，显卡驱动程序也只需要安装一次。接下来我们就进入四卡交火软件设置环节。>>

[page]

HD7970显卡四卡交火平台软件设置：

　　接下来，我们开机进入桌面之后，AMD催化剂驱动会检测到多块显卡，并询问用户是否开启CrossFire模式。选择“启用AMD CrossFire”之后，四块显卡即可运行在交火模式下。

AMD催化剂驱动会检测到4块显卡

交火模式已经开启

催化剂控制中心

　　接下来，我们可以在催化剂控制中心看到4块显卡的温度、风扇转速等硬件运行情况，并可以对4块显卡进行频率调整。

4块显卡交火时的3DMark 11测试成绩

　　接下来，我们的四卡交火平台已经可以运行性能测试、玩游戏了。3DMark 11基准性能测试环节，HD7970四卡交火平台测试成绩为X9862分，逼近万分大关。

2块显卡交火时的3DMark 11测试成绩

　　同时，为了直观的显示出4卡交火后的性能提升，我们还进行了HD7970单卡、双卡交火性能测试。在双卡交火模式下，我们的3DMark 11基准性能测试得分为X5301分，由于驱动程序任务分派、游戏负载、CPU性能等诸多因素会影响交火效率，因此我们可以初步看到：四卡交火测试得分低于双卡交火得分的两倍。>>

[page]

显卡测试平台和测试方法说明：

　　接下来大家先来看一看我们的测试平台配置。在平台方面我们采用了顶级的Intel SandyBridge平台（Core i7 3960X + X79）来消除CPU性能瓶颈，以最大限度的发挥出各款显卡的性能。驱动程序方面，我们使用的是AMD向评测室提供的HD7000系列新一代显卡首发驱动，这款驱动基于催化剂11.12，稳定性、性能表现都不错。

　　HD7970是当前性能最强的单芯显卡，4卡交火后更是狂风骇浪级性能。为了让读者更清晰地看出显卡性能对比，我们今天的测试还特意加入了几款对比显卡：报价699元面向中低端玩家的GTX450、报价999元面向中端玩家的HD6850、报价1599元面向中高端玩家的GTX560Ti。

DX11理论性能测试：3DMark 11

　　3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档，我们今天的测试使用的是对硬件压力最大的X档。

3DMark 11测试截图

测试成绩：

3DMARK 11测试成绩（Extreme模式）

　　编辑点评：在这个基准性能测试环节，我们的四卡平台得分逼近1万分，在最高负荷测试条件下也获得了很强悍的性能，展现了4卡平台强大的跑分优势。四卡平台测试得分大概是HD7970单卡的3.6倍，是GTS450显卡的11.3倍。>>

 [page]

《战地3》游戏测试：

　　2011年10月25日，世代DX11年度巨作《战地3》终于正式发布，作为当前PC军事题材射击游戏的两大支柱之一，《战地3》这次绝对没有让玩家失望，借助全新开发的“寒霜2”引擎，《战地3》对DX11提供了完美支持，游戏中细腻的光照/粒子效果、乱真的场景渲染、大面积的物理破坏效果、畅快的射击感受、精良的枪械手感，让这款游戏终于为我们展现了DX11次世代大作的震撼威力，因此成为了我们测试当前显卡实际游戏性能的一个重要参考。

《战地3》

　　在《战地3》游戏单人模式下，我们精选了“追猎行动”关卡来进行测试，在这个测试场景中，我们在正式进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

测试成绩：

《战地3》测试成绩（DX11，最高画质）

　　在《战地3》测试环节，双卡交火效率非常高，性能完全达到了单卡的2倍，4卡平台性能则只是单卡的2.9倍，效率比较低。在这个测试环节出现这种情况，可能是由于显卡性能太强悍、CPU不足以产生足够的渲染人物交派给显卡，显卡负载比较低所致。

　　编辑点评：战地3最大的亮点是电影级的光影、烟雾、微粒等特效，与精细的场景破坏物理计算，在高清分辨率+开4AA的情况下，HD6850和GTX560Ti都不能得到30fps以上的平均帧率，可见其图形引擎的苛刻。

　　试玩点评：测得的平均帧率不行是事实，但这是否就意味着真的没有可玩性呢？我们再看我们两位用户在“进退两难”关卡的主观体验：

试玩者主观总结
玩家	显卡	游戏感受
		流畅	可玩	有点卡	很卡
小白：白云深处	NVIDIA GTS450			√
	AMD HD6850	√
	NVIDIA GTX560Ti			√
	AMD HD7970单卡	√
	AMD HD7970双卡	√
	AMD HD7970四卡	√
玩家：魔豚	NVIDIA GTS450				√
	AMD HD6850	√
	NVIDIA GTX560Ti		√
	AMD HD7970单卡	√
	AMD HD7970双卡	√
	AMD HD7970四卡	√

　　HD7970单卡或多卡画面流畅是大家都认同的，而GTS450卡机也是两个试玩者都能感受到，争议最大的是GTX560Ti：小白白云深处表示，“丛林战画面光影斑驳，看得都眼花了，不知是特效太强还是显卡太差，玩不下去啦”；玩家魔豚表示，“游戏表现有点莫名其妙，有时很流畅，有时突然会顿卡，这会不会是驱动问题啊？”

《孤岛危机2》游戏测试：

　　在DX11《孤岛危机2》中，玩家将再次穿上奈米生化服，并前后分别扮演CELL与Marines两个角色，以遇袭后的纽约为游戏背景，与神秘莫测的敌人展开新一轮高科技超限科幻战。奈米生化服极大的强化了角色的能力，玩家因此具备隐形、护盾强化、速度强化、力量强化等各具趣味的特殊本领，在高精度建模、高质量贴图的虚拟场景中，手持各种高科技枪械，最终完成“拯救世界”的艰巨重任。

《孤岛危机2》游戏海报

　　《孤岛危机2》采用了第三代CryEngine引擎，强化了游戏贴图、人物模组、光影特效等多种游戏表现，走在了DX11游戏画质的最前沿，对玩家来说，《孤岛危机2》游戏世界绝对是一场视觉风暴。

《孤岛危机2》游戏画面

　　在《孤岛危机2》游戏单人模式下，我们选择了任务模式下，“Out of the Ashes”关卡来进行测试，在这个场景测试过程中，我们在正式进入游戏画面后不作任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。

测试成绩：

《孤岛危机2》测试成绩（DX11最高画质）

　　编辑点评：孤岛危机2的硬件要求其实不算特别高，但是最高特效的孤岛2曾经被指水面在滥用曲面细分，对于GTX560Ti等以往的显卡来讲，这种程度的曲面细分是难以处理的，因此平均帧率根本到不了30fps，应该没有可玩性，而HD7970，终于能轻松应对这种程度的曲面细分了。HD7970单卡可以达成47FPS左右的帧速，游戏运行的比较流畅。而双卡交火平台帧速接近100FPS，双卡效率非常高，将游戏中的大动态画面渲染得更加平稳。四卡平台帧速约为150FPS，只是相当于单卡的三倍性能。

　　试玩点评：下面是两位试玩者在"Lab Rat"一关的主观体验，这一关与“Out of Ash”一关相比，同样有大型水面，但是没有那么杂乱的场景。

试玩者主观总结
玩家	显卡	游戏感受
		流畅	可玩	有点卡	很卡
小白：白云深处	NVIDIA GTS450			√
	AMD HD6850	√
	NVIDIA GTX560Ti	√
	AMD HD7970单卡	√
	AMD HD7970双卡	√
	AMD HD7970四卡	√
玩家：魔豚	NVIDIA GTS450		√
	AMD HD6850			√
	NVIDIA GTX560Ti	√
	AMD HD7970单卡	√
	AMD HD7970双卡	√
	AMD HD7970四卡	√

　　两个试玩者都表示，GTX560Ti和HD7970的实际游戏体验都挺流畅，玩起来没问题，而GTS450则还算基本能玩，但是可能会卡，HD6850方面，小白白云深处表示“游戏很流畅，虽然我还是被虐了，下一个游戏！”，玩家魔豚表示，“基本还算流畅，但是我用散弹打到墙溅起灰尘、潜水游泳时就会略卡。”>>

[page]

《使命召唤8》游戏测试：

　　《使命召唤8：现代战争3》由Infinity Ward制作开发，剧情紧接《使命召唤6：现代战争2》以及《使命召唤4：现代战争》，是《使命召唤》系列游戏的又一款重磅强作，是当今玩家口碑最好的王牌FPS游戏大作。《现代战争3》延续了《使命召唤》系列游戏的优秀传统，更注重操作手感、玩家体验，而并不苛求硬件性能。这款游戏在战场营建、气氛渲染上非常出色，非常值得当前主流游戏玩家一试身手。

《使命召唤8：现代战争3》游戏画面

　　在《使命召唤8》游戏中，我们选择了第一幕“黑色星期二”关卡来进行测试，在这个测试场景中，我们在进入游戏后不进行任何操作，仅利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角下的平均帧速。

测试成绩：

《使命召唤8》测试成绩（DX9最高画质）

　　编辑点评：在这个测试环节，我们的多数显卡都轻松达成了完美的游戏速度，游戏对显卡压力并不大，因此双显卡、四显卡平台的高数据得分并没有什么实质的意义。而且，相对于双显卡平台，四显交火后性能提升微乎其微。

　　试玩点评：以下是两位试玩者在“Black Tuesday”一关中的主观试玩感受：

试玩者主观总结
玩家	显卡	游戏感受
		流畅	可玩	有点卡	很卡
小白：白云深处	NVIDIA GTS450	√
	AMD HD6850	√
	NVIDIA GTX560Ti	√
	AMD HD7970单卡	√
	AMD HD7970双卡	√
	AMD HD7970四卡	√
玩家：魔豚	NVIDIA GTS450	√
	AMD HD6850	√
	NVIDIA GTX560Ti	√
	AMD HD7970单卡	√
	AMD HD7970双卡	√
	AMD HD7970四卡	√

　　两位试玩者都表示，所有显卡玩使命召唤8都很流畅，游戏画面和游戏体验都不错。

《孤岛危机：弹头》游戏测试：

　　基于CryengineII的《孤岛危机：弹头》至今仍是公认最变态的3D游戏，玩家们还戏称为“显卡危机”，可见其对显卡性能要求之高。用这个游戏进行测试，更能够显现出高端发烧显卡的极限性能。

《孤岛危机：弹头》

测试成绩：

《孤岛危机：弹头》测试成绩（DX10模式，最高画质）

　　编辑点评：在这个测试环节，HD7970这样的顶级发烧显卡才达到了流畅运行的帧速，双显卡、四显卡交火平台才达成完美帧速，由此看来，多显卡平台在高负荷项目下有显著的实用优势，但4卡交火的效率，相对于双卡平台显得很黯淡。

　　试玩点评：以下是两位试玩者在游戏第一关中的试玩感受：

试玩者主观总结
玩家	显卡	游戏感受
		流畅	可玩	有点卡	很卡
小白：白云深处	NVIDIA GTS450			√
	AMD HD6850	√
	NVIDIA GTX560Ti	√
	AMD HD7970单卡	√
	AMD HD7970双卡	√
	AMD HD7970四卡	√
玩家：魔豚	NVIDIA GTS450			√
	AMD HD6850	√
	NVIDIA GTX560Ti		√
	AMD HD7970单卡	√
	AMD HD7970双卡	√
	AMD HD7970四卡	√

　　两位试玩者都表示，GTS450玩全高清孤岛危机：弹头很有压力，其他显卡基本都很流畅，小白白云深处表示，“画面是很流畅，但是看得人眼都花了，出口在哪里啊？该往哪里走？”，玩家魔豚表示，“大部分卡都可以玩，不过Load存档竟然总是突然就挂掉了，还以为是Bug，原来是身后有辆运兵车冲过来把我压死了，轰了它！”>>

[page]

平台功耗测试及电费计算：

　　在性能测试之余,我们也对各款显卡搭建的平台展开了一番功耗测试，而且为了贴近实际使用场景，我们今天测试的是上网功耗和运行《战地3》时的游戏功耗这两个项目，测试数据如下。

各款显卡平台功耗测试

　　各款显卡之中，HD7970显卡在运行《战地3》游戏时的功耗最高，达到303W，双卡交火后功耗更是高达467W，4卡交火平台甚至达到了758W的水平。在运行3DMark 11测试时，我们注意到四卡平台功率甚至一度突破850W，与普通电烤箱、微波炉的功率差不多，相当恐怖。

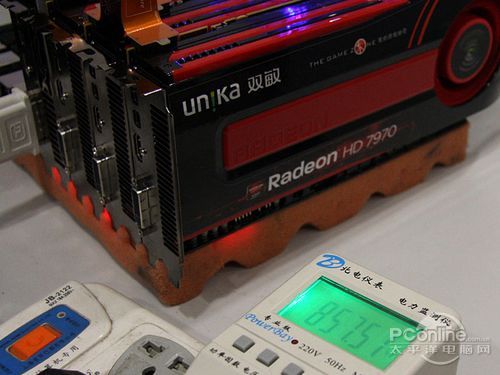

在运行3DMark 11测试时，四卡平台功率甚至一度突破850W

　　接下来我们来算算各平台使用一年所需要的电费。假设每台电脑每天开机10小时，其中一半时间在玩游戏、一半时间在处理其它非3D任务，电费按照每度1元计算，则每套平台每年电费消耗如下表。

　　双卡平台每年电费消耗超过1100元，四卡平台更是超过了1700元，是不折不扣的“电老虎”，在这样的数据面前，恐怕那些宣称“买的起显卡难道还在乎电费”的玩家心头也在滴血。

[page]

测试数据分析整理：

　　接下来，为了方便初级用户，根据白云深处、魔豚两位参与实际游戏测试人员的表述，我们将今天的繁琐的测试数据转换成了一个用文字描述的直观表格，下面一起来看看玩家对各款显卡的性能表述。

　　而面对需要参考量化表述、喜欢根据严谨数据做出自己判断的专业用户，我们也有下面的一个表格提供给大家，在这个表格中，我们以GTS450的各项数据为基准，其它各款显卡的数据已经转换成了相对于GTS450的倍率。

　　通过上面的两个表格我们可以看出，就我们两位用户参与测试的实际感受而言，HD7970单卡和多卡在游戏中并无能察觉的区别，而多卡平台的性价比则相当差，昂贵的成本，并未在实际游戏中为用户带来鲜明的感官差异。

PConline评测室总结：

HD7970显卡4卡交火平台

不容置疑：独孤求败

　　四张HD7970显卡交火的性能高度，就是“独孤求败”的境界。当前在HD7970四卡交火的强悍性能面前，任何对手都是浮云，即使号称“硬件杀手”级别的游戏大作，在四张HD7970显卡交火面前也失去了锋芒，3DMark 11最高负荷的Extreme模式成绩破万也不难达成。这也不禁让人慨叹，1年前号称重新定义3D性能的3DMark 11，如今已被最强3D显卡平台完全征服。

不容忽视：昂贵代价

　　不要看四张HD7970显卡交火独孤求败、风度翩翩，其实里面的四颗GCN芯片相信已经被“桑拿浴”折腾得半死不活了。加上AMD驱动与四卡优化的各种不给力，使得四卡乃至双卡平台不时会遇上一些兼容性问题，整体表现相当不稳定。在高分辨率下，或者对多显卡支持不好的游戏中，交火平台蓝屏、死机都成为了家常便饭，玩家将只能寄托AMD能够进一步提升多卡交火的游戏稳定性。

　　过热也是折腾人的一大因素，毕竟让四张当前顶级单卡背靠背显然不是HD7970应得的待遇，后果就是会使三张显卡的散热空间几乎全无，这也是无可奈何的事情。长期看来，可能水冷更适合四卡交火平台。此外，昂贵的电源、添加的处理器/主板，也都是享受最强3D性能所承受的代价。

不言而喻：性能过剩

　　在部分可以运转的测试中，我们发现HD7970四卡交火在DVI接口的最高分辨率（2560x1600分辨率）下也仍然存在性能过剩的现象，多卡平台对普通玩家实用性并不强，即使对发烧玩家来说，双卡也几乎已经是极限了。四卡交火看似很华丽，但资源利用效率不高，缺乏用武之地，大家真正应该关注的，仍然是常规单芯显卡所能达到的高度。

试玩者表示：四卡没必要

玩家总结
小白：白云深处	游戏小白：白云深处 　　用那个560什么的或者那个7970的就够了，什么双卡、四卡都不觉得有什么不同，除了吵很多之外。
玩家：魔豚	游戏玩家：魔豚 　　四卡看起来很YY，但是感觉不到和HD7970单卡有多达区别，而且长时间玩下来必定黑屏，这样组四卡根本散不了热，要上水冷或者刀片卡的！

　　目前HD7970的驱动还不完善，双卡和四卡的稳定性都不是很好，而且如果不改装散热直接组四卡会很热，黑屏、蓝屏、花屏等问题不会少，这么折腾又何必呢？反正试玩起来感觉也没和单卡有多大区别，因此小白和一般玩家根本不用考虑四卡，对于高清级别分辨率的游戏来说，买GTX560Ti、HD7970单卡是最靠谱的。[返回显卡频道首页]
