“三层楼”直触式散热:华硕顶级GTX580散热实测

　　GTX580是当前性能最高的单芯显卡，与更高端的双芯显卡相比，GTX580效率更高、更简单易用易维护，当然价格也相对更低，因此可以说GTX580是顶级发烧玩家最优秀实用的选择。顶级产品是厂商实际实力的展现，因此业界各大显卡厂商的GTX580显卡都可谓各怀绝技。华硕今年也面向顶级玩家推出了一款报价4999元的“战神”级别DirectCU II ENGTX580，设计宗旨除了追求极致性能之外，更将静音散热、展现个性放到了一个特别突出的位置，更符合顶级玩家对显卡的诉求。

华硕 ENGTX580 DirectCU II  图片  评测  论坛  报价  网购实价

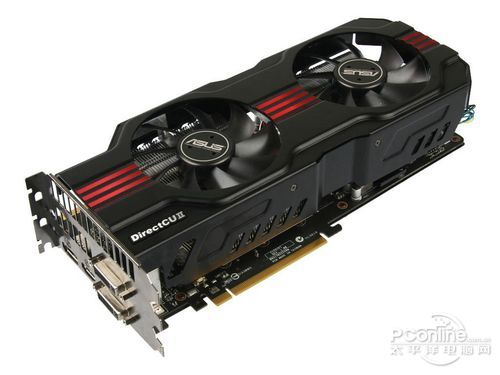

　　为了在展现极致性能的同时达成静音散热，华硕DirectCU II ENGTX580显卡在散热器设计上下了很大功夫，显卡体积非常夸张，需要占据三个扩展槽位，想更大散热空间发展的“三层楼”直触式散热造型精湛强悍，玩家第一眼看见华硕DirectCU II ENGTX580，都会为它那种威猛霸气的气势而赞叹不已。

华硕DirectCU II ENGTX580显卡散热器特色解析：

华硕DirectCU II ENGTX580显卡侧面

  　　华硕DirectCU II ENGTX580显卡采用自主研发的非公版设计，卡身比公版更长。从侧面可以看出，显卡的体型很厚，DirectCU II热管直触式散热器将整个PCB完完全全罩了起来，在双风扇作用下形成了大范围的下沉式风道，在直触式热管、大面积散热片作用下能够有效帮助显卡散热。

华硕DirectCU II ENGTX580显卡需要占据三个扩展槽位

　　GTX580显卡采用的GF110图形芯片，在提供业界最高性能的同时，也带来了创纪录的发热量。因此要想镇住这颗芯片、达成静音散热，散热器就必须要向更高空间发展，而且这样的设计也符合玩家对个性化、对实用性的需求。显卡需要占据三个扩展槽位，为散热器创造了巨大的运行空间。

华硕DirectCU II ENGTX580显卡散热器

　　显卡采用了独家的DirectCU II架构散热器，散热器外壳由金属打造，散热器内部为双风扇+五热管设计，纯铜热管可以直接与GPU芯片接触，达成最高的吸热效率。显卡双风扇配合封闭式导流罩，能够形成下沉式风道，帮助显卡PCB板表面的元器件均匀散热。

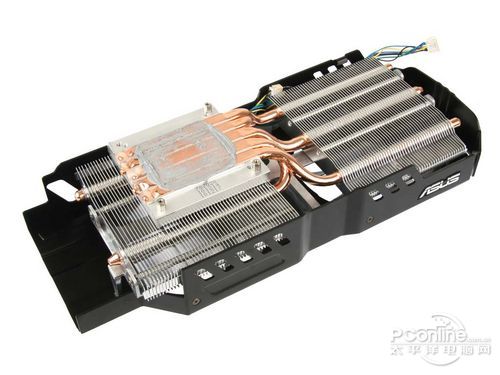

华硕DirectCU II ENGTX580显卡的纯铜5热管直触式散热器设计

　　华硕“Direct CU”系列散热器最大的亮点就是纯铜热管直接与GPU接触进行导热，这与传统的散热设计有很大的区别。以往的散热器并不是热管直触GPU核心，而是通过一个铜质底座与GPU接触，铜虽然具备不错的导热性能，但同时也会储热，大量的热量堆积在铜底座上，再通过焊接在铜底座的热导管时并不是100%的热量都会被传递，虽然采用了铜作为散热导热介质，但是效果大打折扣。

散热器技术详解

　　而华硕DirectCU II ENGTX580显卡采用了“Direct CU”设计，热管直接与GPU接触，减少了以上的几个步骤，核心热量直接传递到热导管上，再由热导管传递到鳍片上，充分将核心热量排出。

散热器技术详解　

　　在升级成为DirectCU第二代散热器后，华硕DirectCU II ENGTX580显卡采用了双10cm防尘风扇，大尺寸风扇的好处就在于不必很快的转速也可以提供大风量，而且双风扇带来的风量更多，是公版散热器风量的6倍，足够为ENGTX580显卡散热。

华硕DirectCU II ENGTX580显卡采用的10厘米大口径风扇

　　大口径风扇在制作上也更容易达成平衡性，从而使风扇运转的更平稳、更不易产生啸叫等噪音。大口径双风扇可以以较低转速达成很大风量，从而达到静音、长寿命的目标。整体说来，华硕DirectCU II ENGTX580的散热器，散热效能较公版大幅提升20%，而且更安静。

华硕DirectCU II ENGTX580显卡PCB散热背板

　　另外华硕DirectCU II ENGTX580还使用PCB背板设计。背板使用金属材质，除了可以起到防止PCB变形、让显卡更耐“折腾”的作用外，更可以加强PCB板散热性能，让显卡做到“双面散热”。

华硕DirectCU II ENGTX580显卡PCB

　　其它方面，华硕DirectCU II ENGTX580显卡的超合金供电、8+2相奢华用料等特性我们今天不再赘述，对显卡做工细节有兴趣的玩家可以关注我们之前的评测文章。接下来我们来实测一番这款显卡在游戏实战中的散热效果。

-----------------------------------------------------------------------------

如果您想看华硕DirectCU II ENGTX580显卡详细评测，请点击以下链接：

4000元游戏战神:华硕高频GTX580显卡评测
http://diy.pconline.com.cn/graphics/reviews/1104/2395680.html

----------------------------------------------------------------------------

[page]

显卡测试平台说明：

　　在正式测试之前，先让我们一起来看看与这次评测有关的相关评测平台和评测方法。

3DMark 11测试：

　　3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡，第一个为Basic，提供了我们最常用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式，3DMark11精简到评测环境最常用的3种，也就是我们熟悉的Entry、Performance以及Extreme，分别对应为E档、P档与X档，我们本次运行的是最高难度的X档。

3DMark 11测试截图

　　3DMark 11测试耗时约5分钟，在测试中，显卡GPU处于满负荷状态。在测试开始后，显卡散热器的智能温控技术开始起作用，显卡风扇转速明显加大，在桌面“裸奔”的平台开始有轻微呼呼风声，但显卡噪音很轻微，完全被淹没在CPU风扇噪音中，显卡散热器运行的依然很安静。

《孤岛危机：弹头》游戏测试：

　　《孤岛危机：弹头》是PC游戏中的一款具有“分水岭”意义的大作，这款游戏在实际场景考察描绘、3D建模精度、昼夜/季节循环、天气/风力模拟、枪械操控体验上都迈出了一大步，几乎达到了“乱真”的效果，精细逼真的画面、卓越丰富的音效、简单新奇的操控体验，都让人非常容易投入到游戏中去。

《孤岛危机：弹头》游戏画面

　　但这款游戏对显卡的要求在当年绝对堪称“变态”，因此《孤岛危机》曾被戏称为“显卡危机”。时至今日，主流显卡虽然已经进阶到了DX11级别，但在面对这款游戏时仍会感觉压力很大。在半个多小时的高画质高分辨率游戏中，华硕DirectCU II ENGTX580显卡都运行得很平稳，显卡核心温度适中在70摄氏度左右，显卡金属外壳并不烫手，显卡噪音也比较轻微。

《使命召唤7》游戏测试：

　　《使命召唤：黑色行动》是动视FPS游戏使命召唤系列的第七部续作，由Treyarch负责开发，最新数据显示该游戏销量突破了1000万，相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织，他们将在越南战争中承担最秘密、最危险的任务。

《使命召唤7：黑色行动》游戏画面

　　《使命召唤7：黑色行动》对显卡压力已经不算很大了，在测试中，显卡噪音变化很轻微，显卡散热器外壳也只是有些温热。华硕DirectCU II ENGTX580显卡夸张的散热器设计，应对这类游戏完全不在话下。

Furmark烤机测试：

　　在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。

Furmark满荷载测试界面

　　新版本的Furmark支持多卡互联，并且加入了防GTX500系列显卡智能节电的功能。在测试中，我们的平台满载功耗接近500W，但显卡噪音仍然在可接受的范围内，风扇风声与CPU散热器相当，装入机箱内的话，显卡噪音还将在讲一个档次，除非侧耳细听，否则完全引不起玩家注意。

总结：

　　作为单芯的最高级别产品，华硕DirectCU II ENGTX580显卡用料奢华，超合金供电设计能够保证显卡的稳定运行，独家的DirectCU II散热方案更使显卡能够很成功的控制住噪音、温度，用起来省心简单，值得发烧级玩家关注。[返回频道首页]
