极致炫彩灯光,影驰GTX 1080 GAMER拆解图赏(1/24)

时间:2016-06-16 14:11:10 作者:zza 来源:3dmgame


区别于GTX 1080 HOF限量版在超频上的优异表现,GTX 1080 Gamer更注重的是对游戏性能的提升,除此之外,这款产品最大的亮点是RGB可编程LED灯,同时可选配发光背板,假如你是一个光污染爱好者,那这款显卡你绝对不能错过。
区别于GTX 1080 HOF限量版在超频上的优异表现,GTX 1080 Gamer更注重的是对游戏性能的提升,除此之外,这款产品最大的亮点是RGB可编程LED灯,同时可选配发光背板,假如你是一个光污染爱好者,那这款显卡你绝对不能错过。
  • 1/24 区别于GTX 1080 HOF限量版在超频上的优异表现,GTX 1080 Gamer更注重的是对游戏性能的提升,除此之外,这款产品最大的亮点是RGB可编程LED灯,同时可选配发光背板,假如你是一个光污染爱好者,那这款显卡你绝对不能错过。
  • 2/24 包装盒背面主要介绍了GTX 1080 Gamer的特色和亮点。

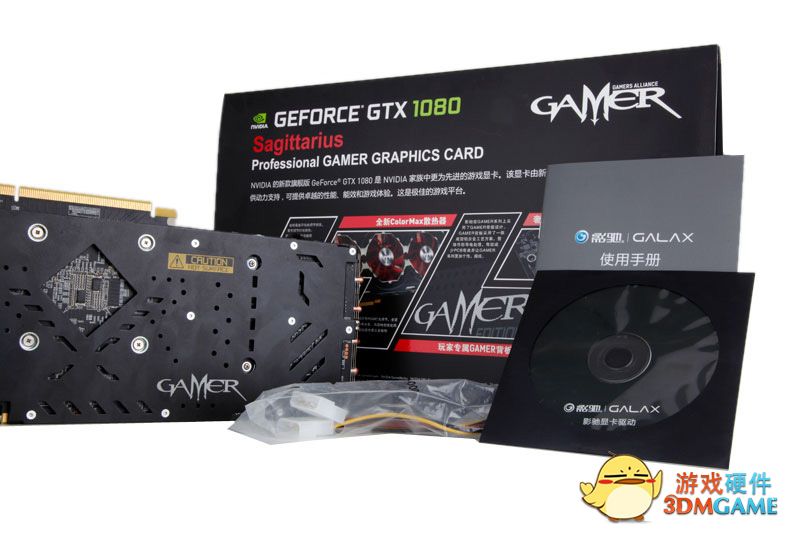

  • 3/24 全家福
  • 4/24 显卡的整体外观很漂亮,做工看的出来是很精致的,尤其是在通电以后,RBG可编程灯光会根据你的意愿随意改变颜色,无论是高端蓝色还是土豪金色,只要你喜欢都可以。
  • 5/24 可以看到顶部标识身份的GAMER标志
  • 6/24 影驰GeForce GTX 1080 GAMER配备影驰最新研发的“真彩”可编程RGB发光技术,炫彩RGB灯光赋予了GAMER新的活力,拥有超过16种自定义发光模式,是电竞、MOD玩家首选显卡!
  • 7/24 与之前的双风扇兰博基尼设计完全不同,一改之前的风格,这次采用相对圆滑的造型,说是圆润,其实骨子里透出一股赛车引擎不羁豪放感。风扇叶不在采用传统的机械式风扇,而采用寿命更长的滚珠轴承,也不再使用以前Gamer系列的双风扇,改用三风扇,让散热速度更快。滚珠设计的风扇专门优化了风道,强劲风力,无惧散热,噪音更低。 风扇部分也有产品LOGO,中间轴部分采用拉丝工艺,摸上去十分有手感。
  • 8/24 接下来就是拆解部分了,虽然并没有把每一个零件都拆解下来,但是大致也是能看到全部细节的。
  • 9/24 拆解后的全家福

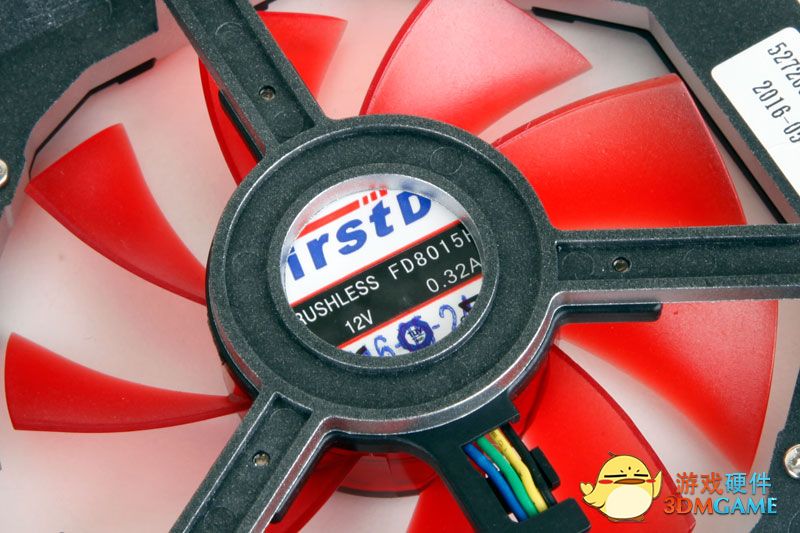

  • 10/24 首先风扇部分可以看到风扇标识的是12V 0.32A,足以应付大功率的供电。
  • 11/24 插线部分
  • 12/24 顶部GAMER标志
  • 13/24 相比起公版,影驰GTX 1080 Gamer用的也是全数字接口DP1.4,HDMI2.0B,DVI-D,支持4K/60Hz输出,比公版多了接口屏蔽处理,数据传输更流畅。
  • 14/24 影驰GTX 1080 Gamer的PCB布局十分规范,供电采用了6+2相超公版供电。
  • 15/24 6+2相
  • 16/24 电容方面影驰GTX 1080 GAMER选用了全固态电容和全封闭电感设计,值得一提的是,GTX 1080 GAMER选用的是特制SMD电感,能够大幅降低噪音,因此在游戏时不会因为噪音而影响体验。

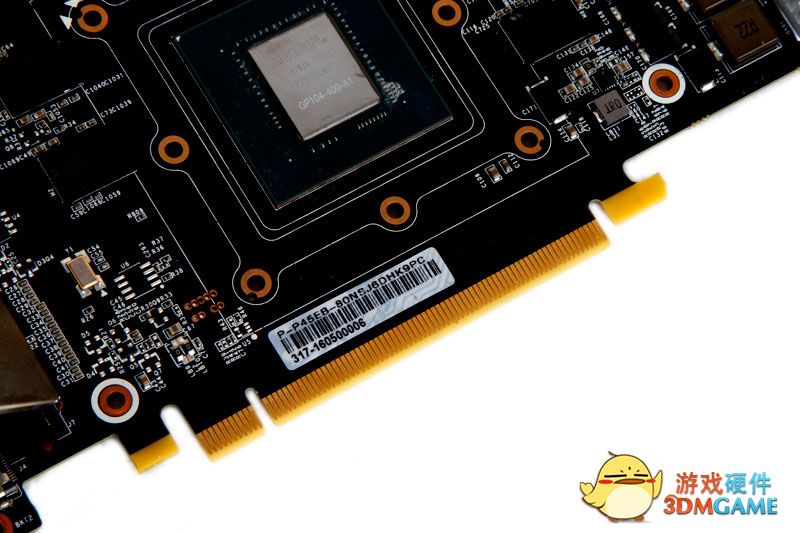

  • 17/24 金手指

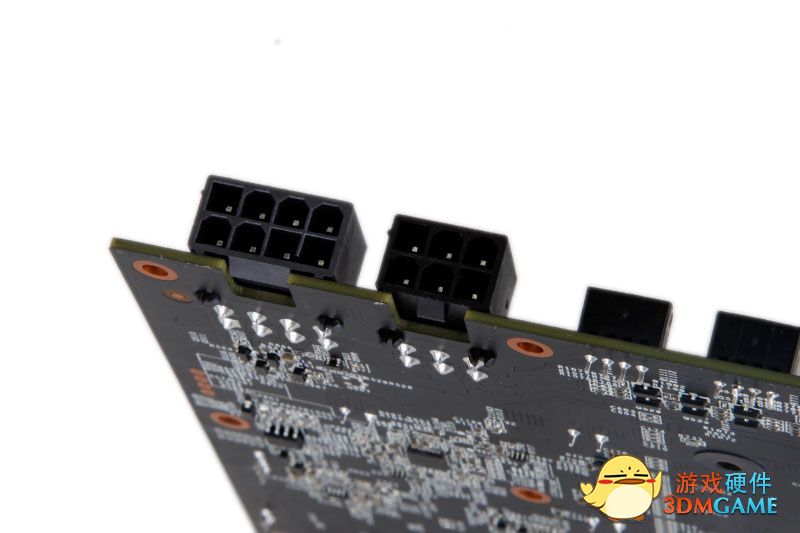

  • 18/24 插口部分
  • 19/24 GPU和公版一样,为GP104-400-A1

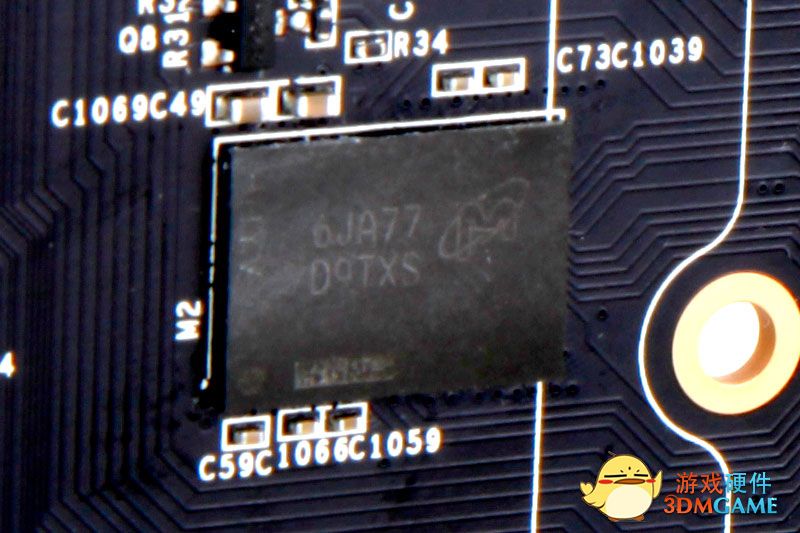

  • 20/24 显存和公版也相同,GDDR5X,8G容量,256bits位宽,10Gbps频率。 接下来就是散热器部分了,不得不说影驰GTX 1080 GAMER在散热方面做足了功夫

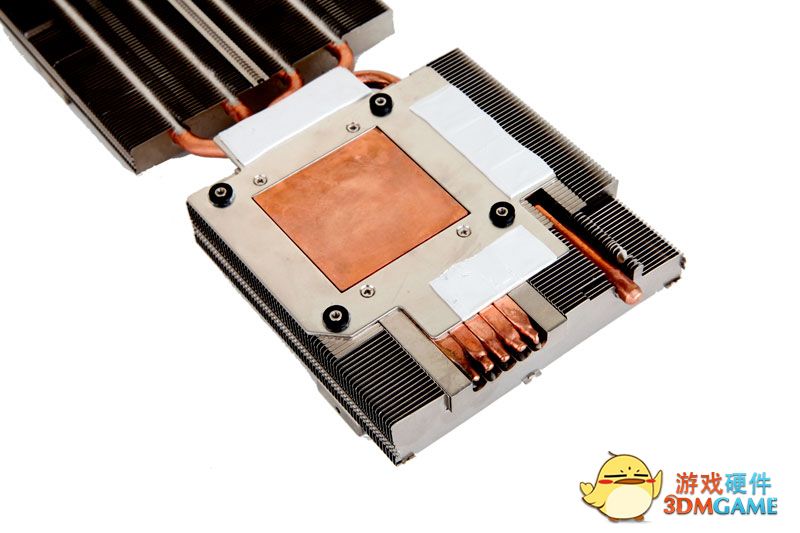

  • 21/24 散热采用五根6mm全铜热管,等效散热功率接近300w,同时超大面积“ColorMax”散热器,在GAMER成熟的散热体系下再度优化
  • 22/24 同时在显存部分贴有散热片,全方位的导出热量
  • 23/24
  • 24/24 散热背板采用高强度的铝合金背板,加强了背面零件的散热,同时高强度的设计也能防止PCB弯曲造成显卡损坏,多处的镂空设计和经过特别优化的风道也加强了产品的散热性能。
