反击AMD织女星 索泰GTX 1070Ti PGF拆解图赏(1/18)

时间:2017-10-26 21:00:00 作者:zza 来源:3dmgame


说起高端游戏显卡,各位第一时间想到的是什么?是GTX 1070?GTX 1080?GTX 1080Ti还是性价比不高的AMD RX VEGA显卡?现在各位玩家有了新的选择,为了补充自己的高端显卡阵线,NVIDIA这一次推出了比GTX 1070性能更为强劲的GTX 1070Ti,而今天也正是显卡外观解禁的日子,我们3DM游戏硬件频道第一时间拿到了来自索泰的GTX 1070Ti PGF非公版显卡,下面就请各位随笔者看一下这一次的GTX 1070Ti有什么新升级吧。
说起高端游戏显卡,各位第一时间想到的是什么?是GTX 1070?GTX 1080?GTX 1080Ti还是性价比不高的AMD RX VEGA显卡?现在各位玩家有了新的选择,为了补充自己的高端显卡阵线,NVIDIA这一次推出了比GTX 1070性能更为强劲的GTX 1070Ti,而今天也正是显卡外观解禁的日子,我们3DM游戏硬件频道第一时间拿到了来自索泰的GTX 1070Ti PGF非公版显卡,下面就请各位随笔者看一下这一次的GTX 1070Ti有什么新升级吧。
  • 1/18 说起高端游戏显卡,各位第一时间想到的是什么?是GTX 1070?GTX 1080?GTX 1080Ti还是性价比不高的AMD RX VEGA显卡?现在各位玩家有了新的选择,为了补充自己的高端显卡阵线,NVIDIA这一次推出了比GTX 1070性能更为强劲的GTX 1070Ti,而今天也正是显卡外观解禁的日子,我们3DM游戏硬件频道第一时间拿到了来自索泰的GTX 1070Ti PGF非公版显卡,下面就请各位随笔者看一下这一次的GTX 1070Ti有什么新升级吧。

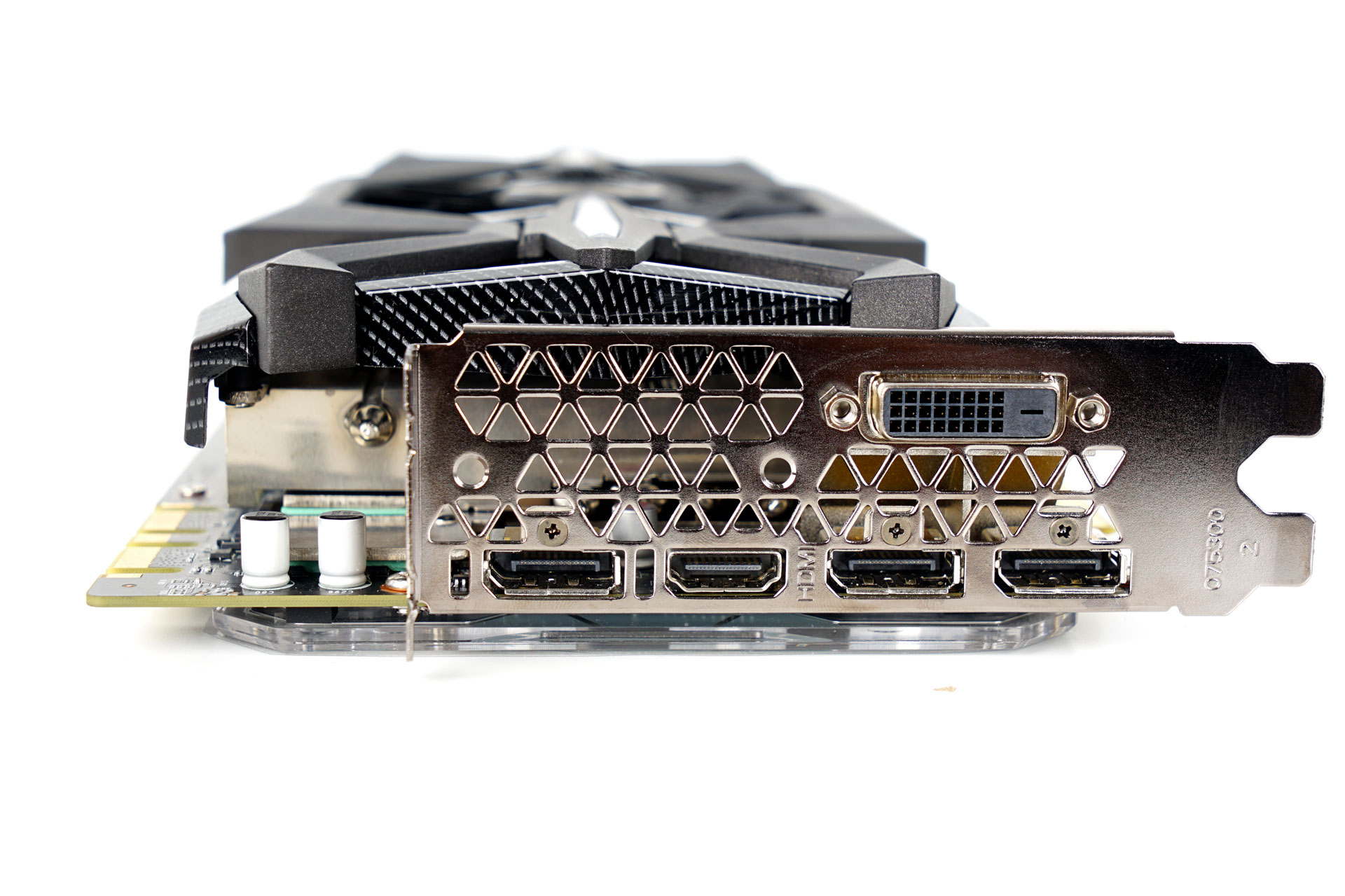

  • 2/18 在接口布置上,NVIDIA GTX 1070Ti显卡和GTX 1060、1070以及1080保持了相同的规格,均提供1*HDMI+1*DVI+3*DP接口。

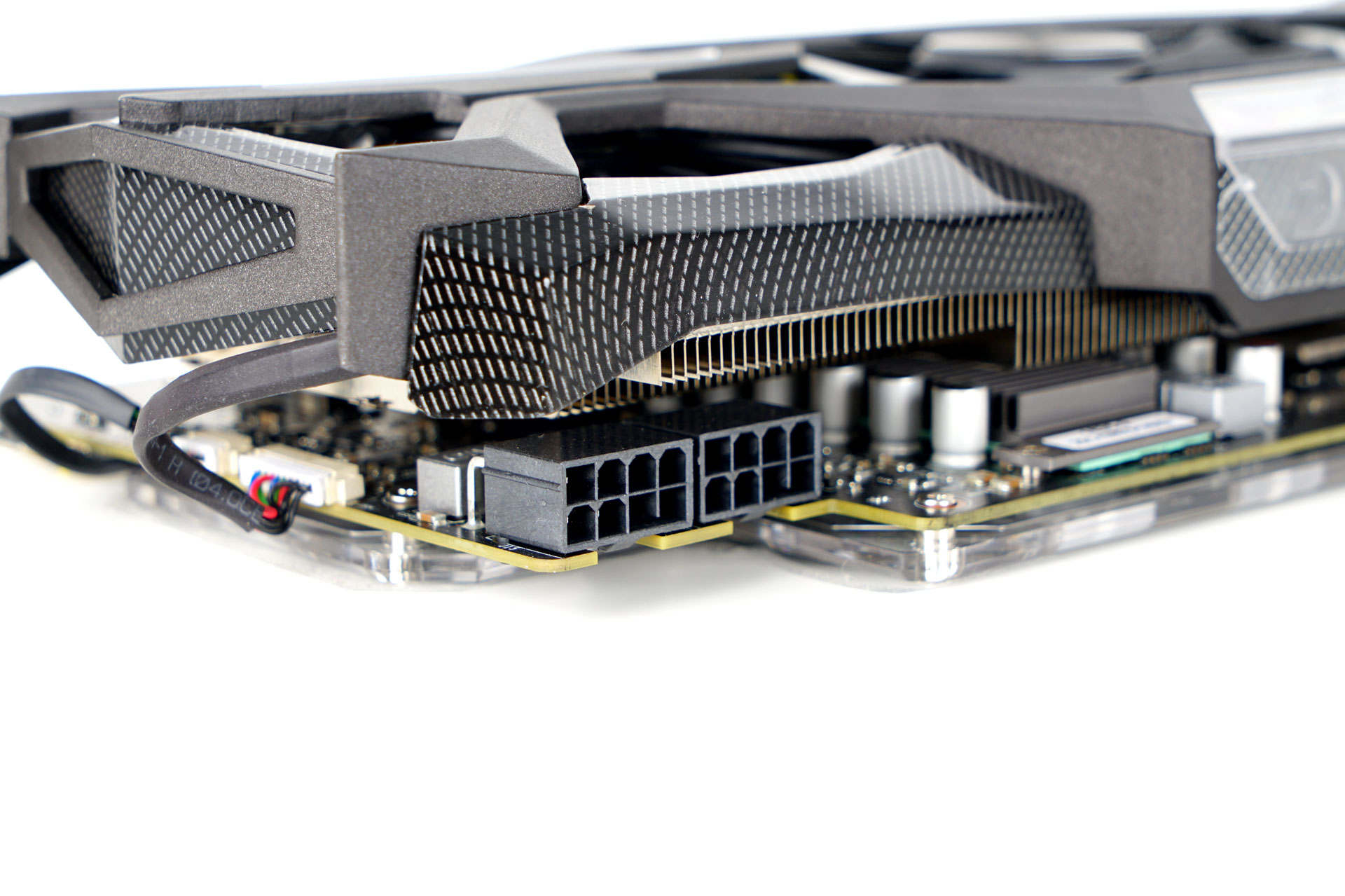

  • 3/18 而作为索泰产品线中顶级的PGF,也就是玩家力量至尊系列,其豪华的用料以及极致的散热能力收获了广泛赞誉,而这款索泰GTX 1070Ti对于供电需求也是比较大的,采用双8pin外接供电接口。

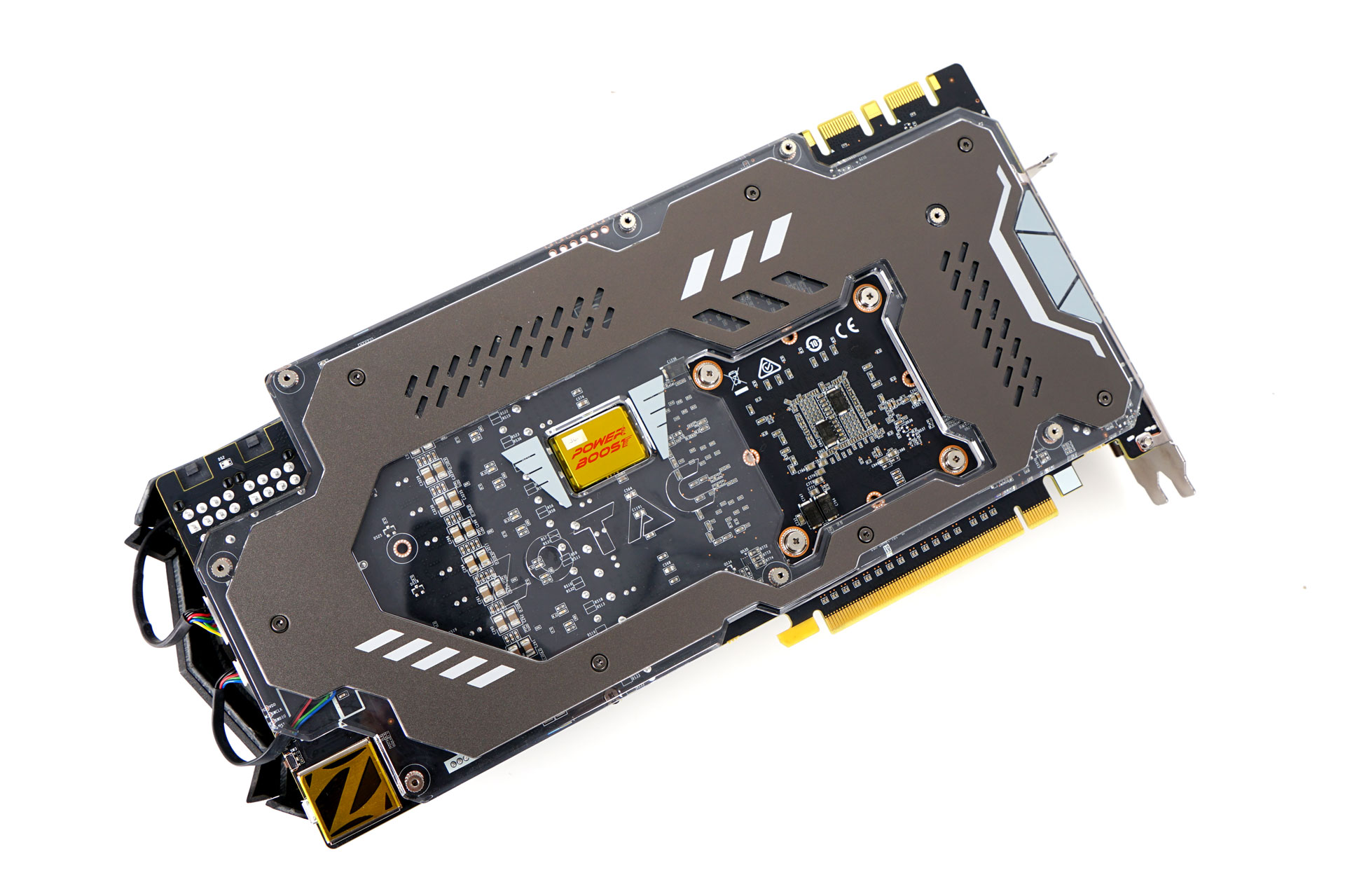

  • 4/18 按照以往PGF的规格,玩家到手后会收到两块背板,其中一个是发光背板,强调更加出色及个性化的显卡方案,另一块是不发光的金属背板,意在提供最强力的散热能力。由于GTX 1070Ti尚未正式发售,因此笔者收到的是索泰提供的工程样板,背板也仅有发光背板一块,但显卡正式上市时,相信玩家购入手中的显卡将配置更加齐全。

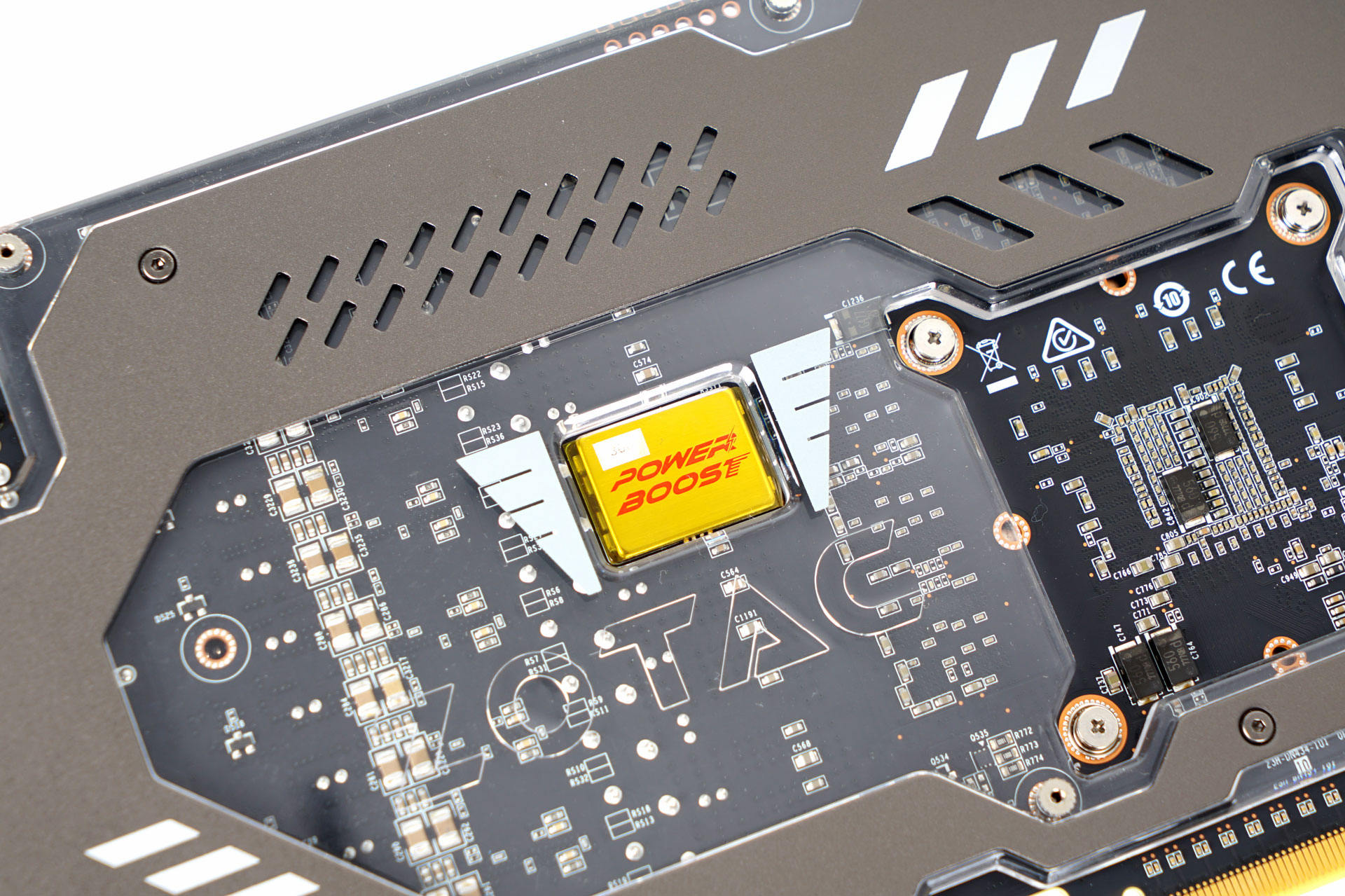

  • 5/18 GTX 1070Ti PGF同样搭载了PowerBoost速能引擎,这个引擎是索泰为至尊系列独家定制的电子元件,不仅外观霸气,彰显奢华,而且,可以起到滤波、稳压、稳流的作用,为GPU核心及显存提供更为安全和稳定的供电,也让显卡超频得到了安全的保障,有助显卡挑战更高的频率极限。

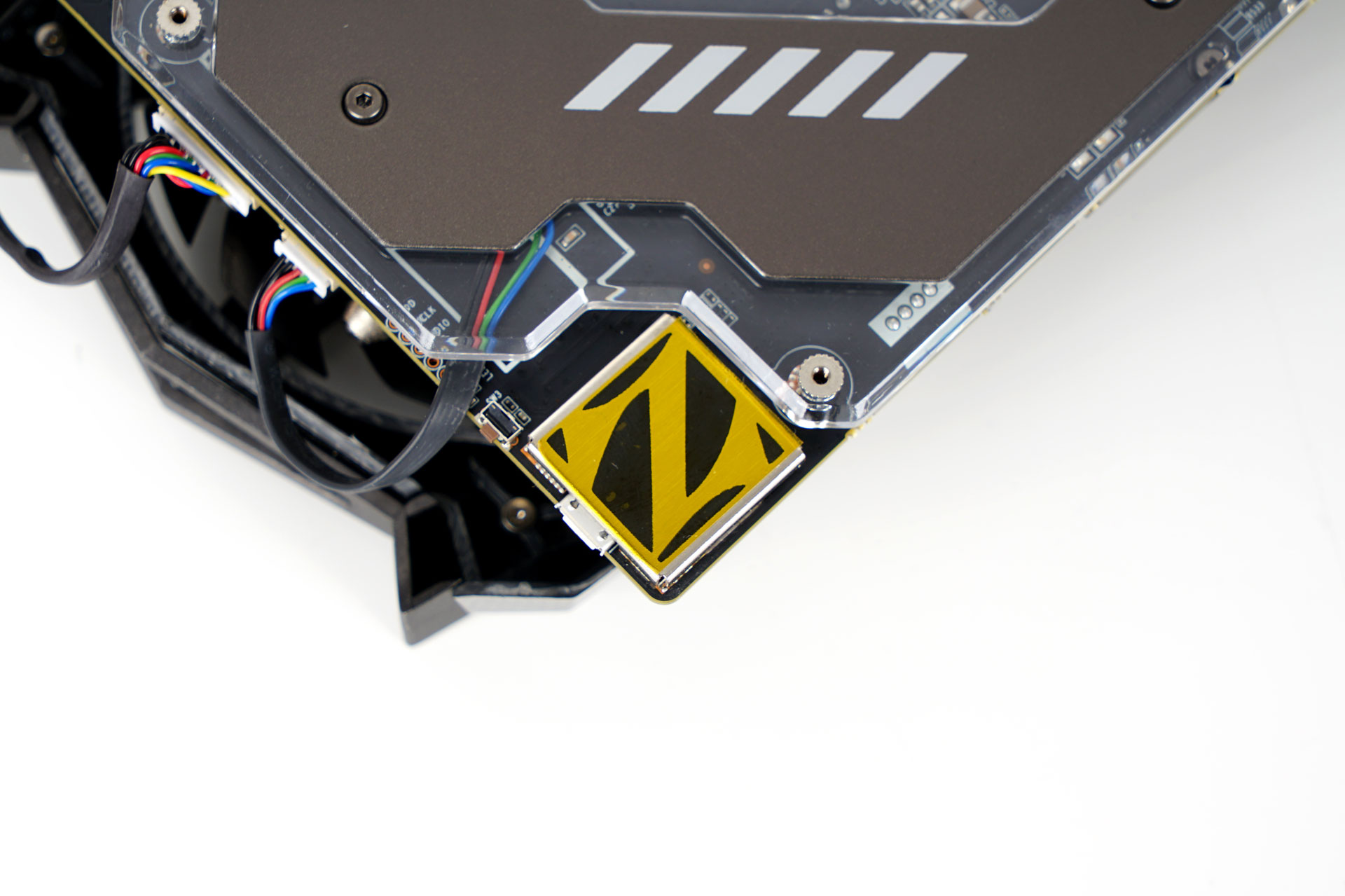

  • 6/18 另外Z-ELVES智.灵模块是显卡的核心智能管家,该模块是以往至尊OC+超频模块的升级版,相比以往的OC+模块更加的智能,且拥有强大的记忆功能,可以实现对显卡核心硬件的集中管控,将风扇转速控制、LED灯光管理以及GPU电压监控等功能集于一体。不过这一次索泰PGF将智.灵模块和PowerBoost速能引擎全部从银色变成了金色,从外观上看更加豪华大气。

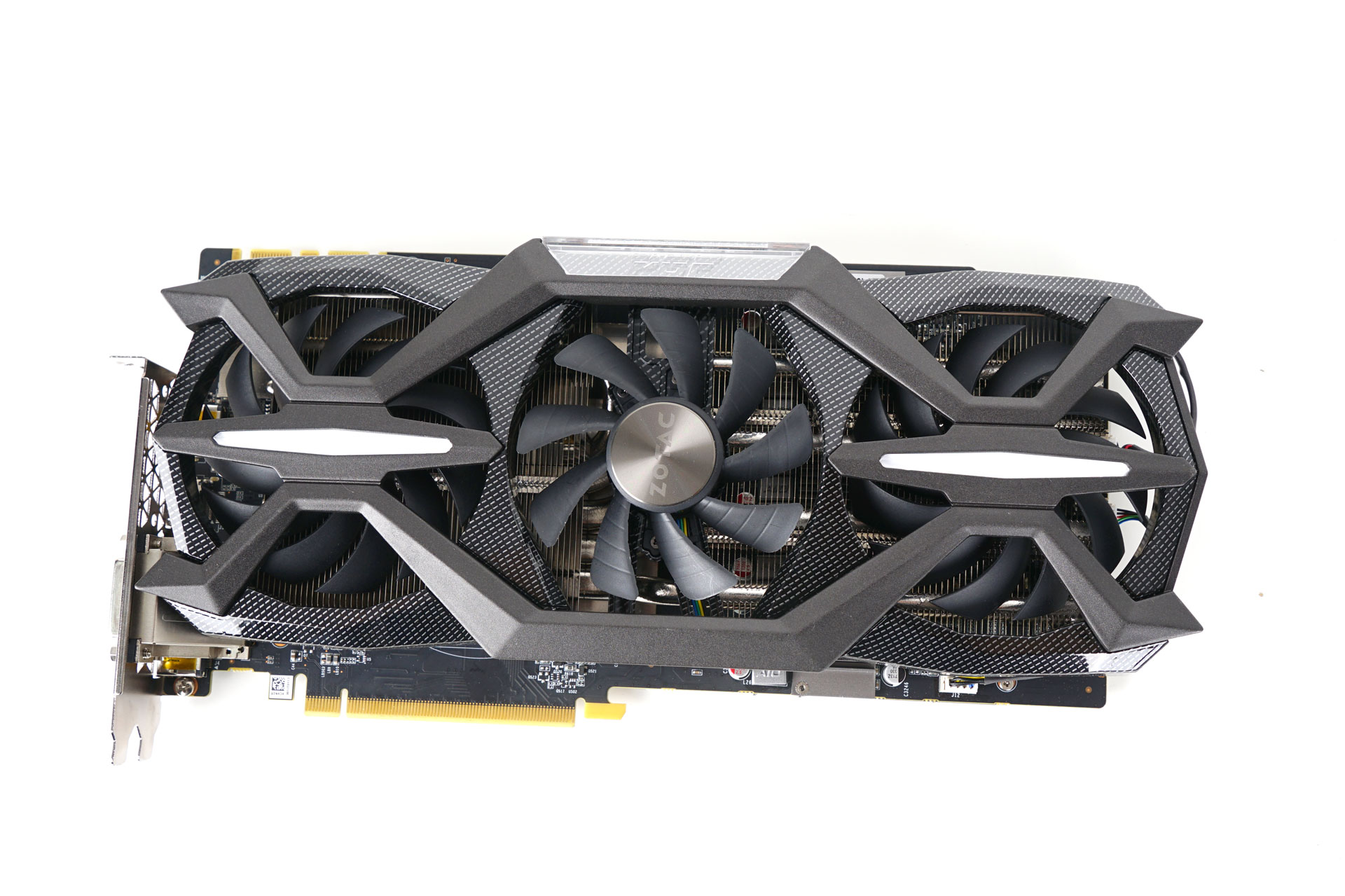

  • 7/18 回头来看显卡外观,索泰GTX 1070Ti PGF一看上去就是一个粗壮厚实的家伙,尤其是显卡正面的一体式压铸件合金框架设计,给人的视觉冲击力就非常的强,全金属压铸件更显刚毅,金属切割设计立体感更强,碳纤维用料奢华大气,整体来说,在不亮灯的情况下,外观设计还是很出色的。

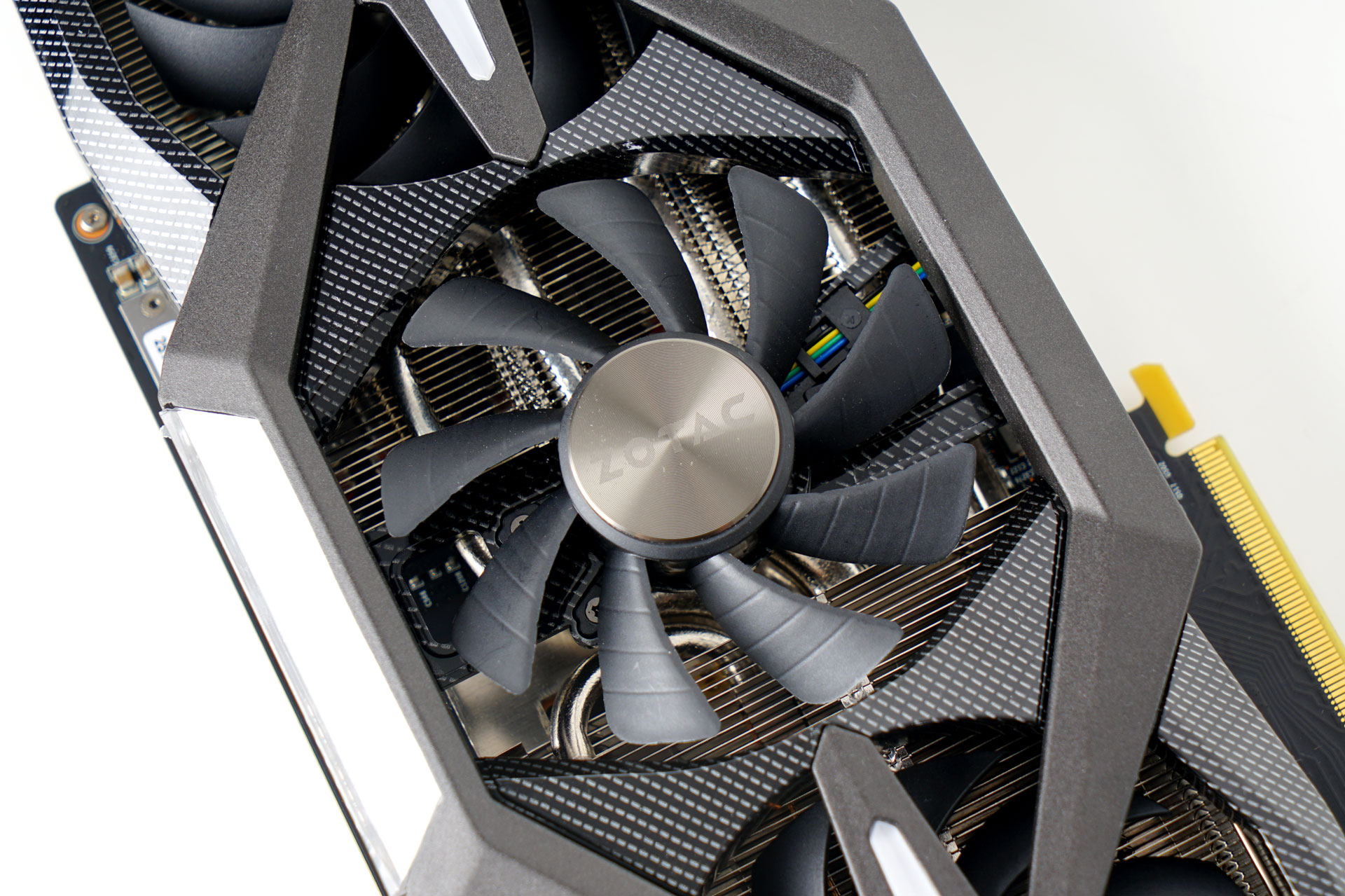

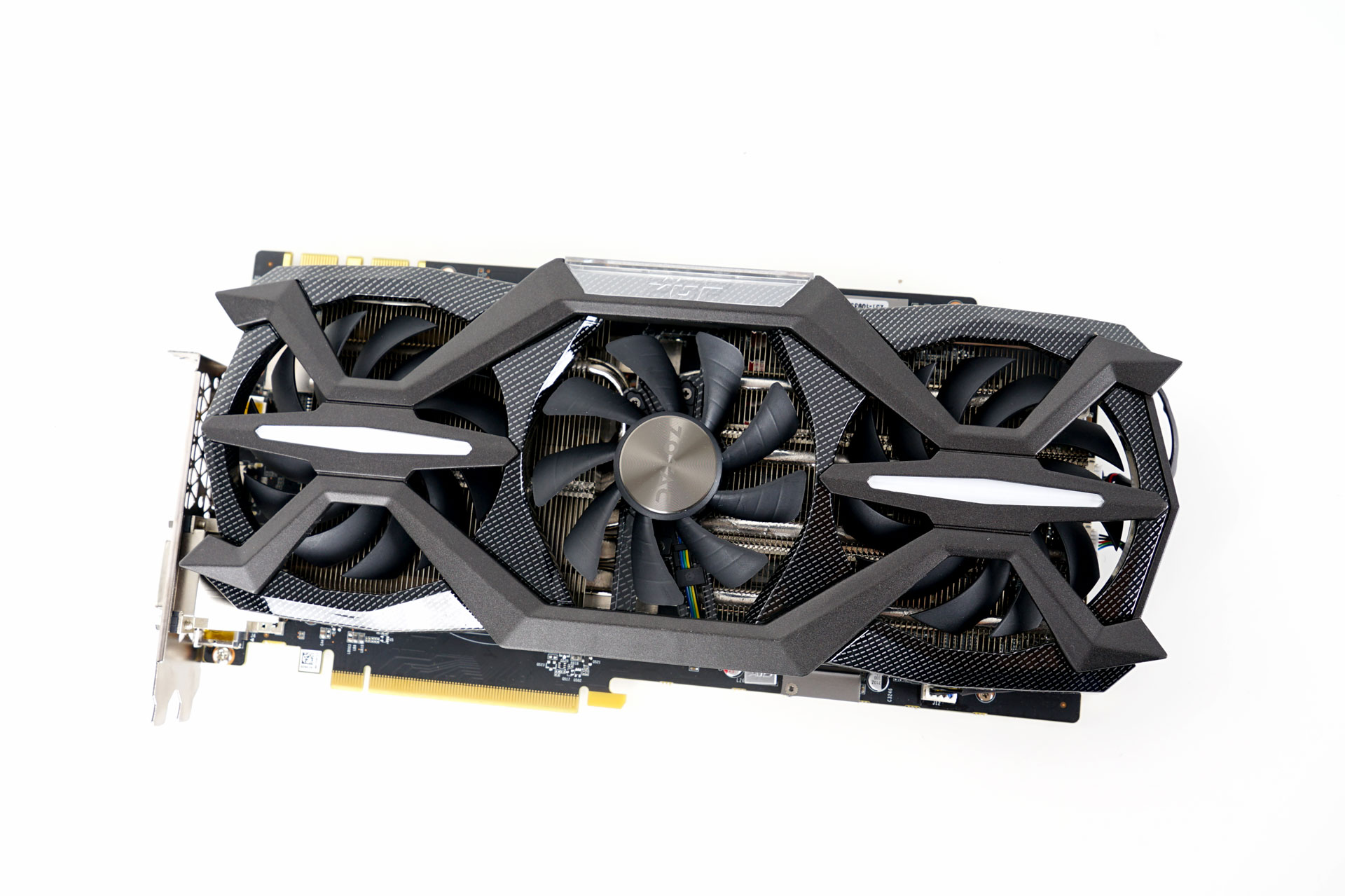

  • 8/18 索泰GTX 1070Ti PGF采用全域干涉三风扇散热设计,带来更强劲的显卡散热动力。3个9cm的大尺寸风扇扇叶,正反转双向散热,两侧的风扇顺时针转动,而中间的风扇则是逆时针旋转,扇叶上有螺旋槽设计,主要是起到均匀风流和规避显卡散热盲区的作用三个风扇产生的风流可以无死角吹透整个显卡散热器。此外,该卡的风扇拥有智能启停功能,可以根据负载的不同合理控制三枚风扇的启停。那么看过外观之后我们就进行拆解,看一下索泰GTX 1070Ti PGF的内部构造。

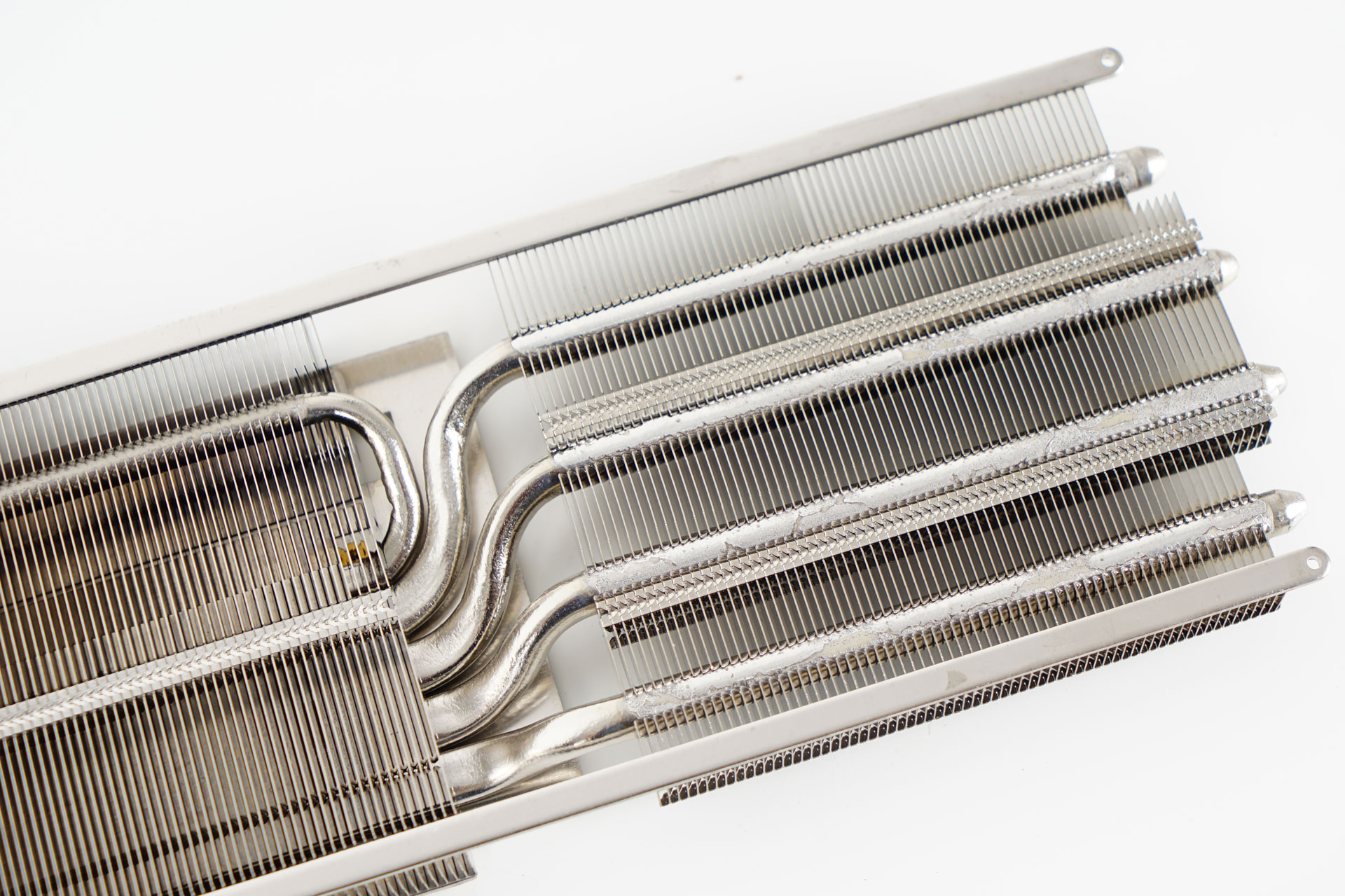

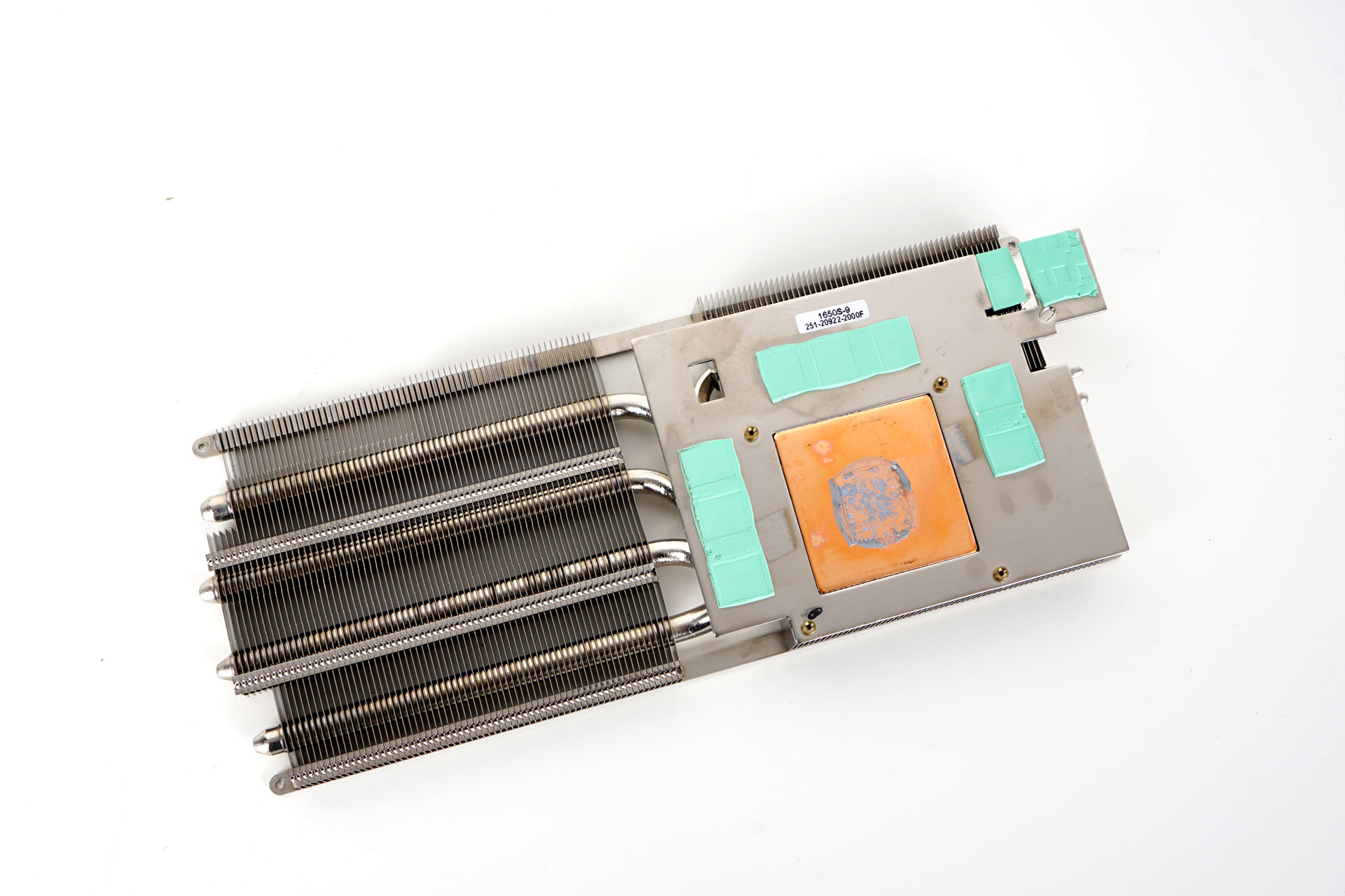

  • 9/18 索泰GTX 1070Ti PGF采用8+6mm高导热管设计,搭配焊接工艺精密FIN片以及全覆盖纯铜底座,可将GPU热量更高效地导至散热鳍片,避免热量聚集。显存的散热也被整合到散热底座上,搭配显存导热贴,让显卡得到全方位的降温。
  • 10/18

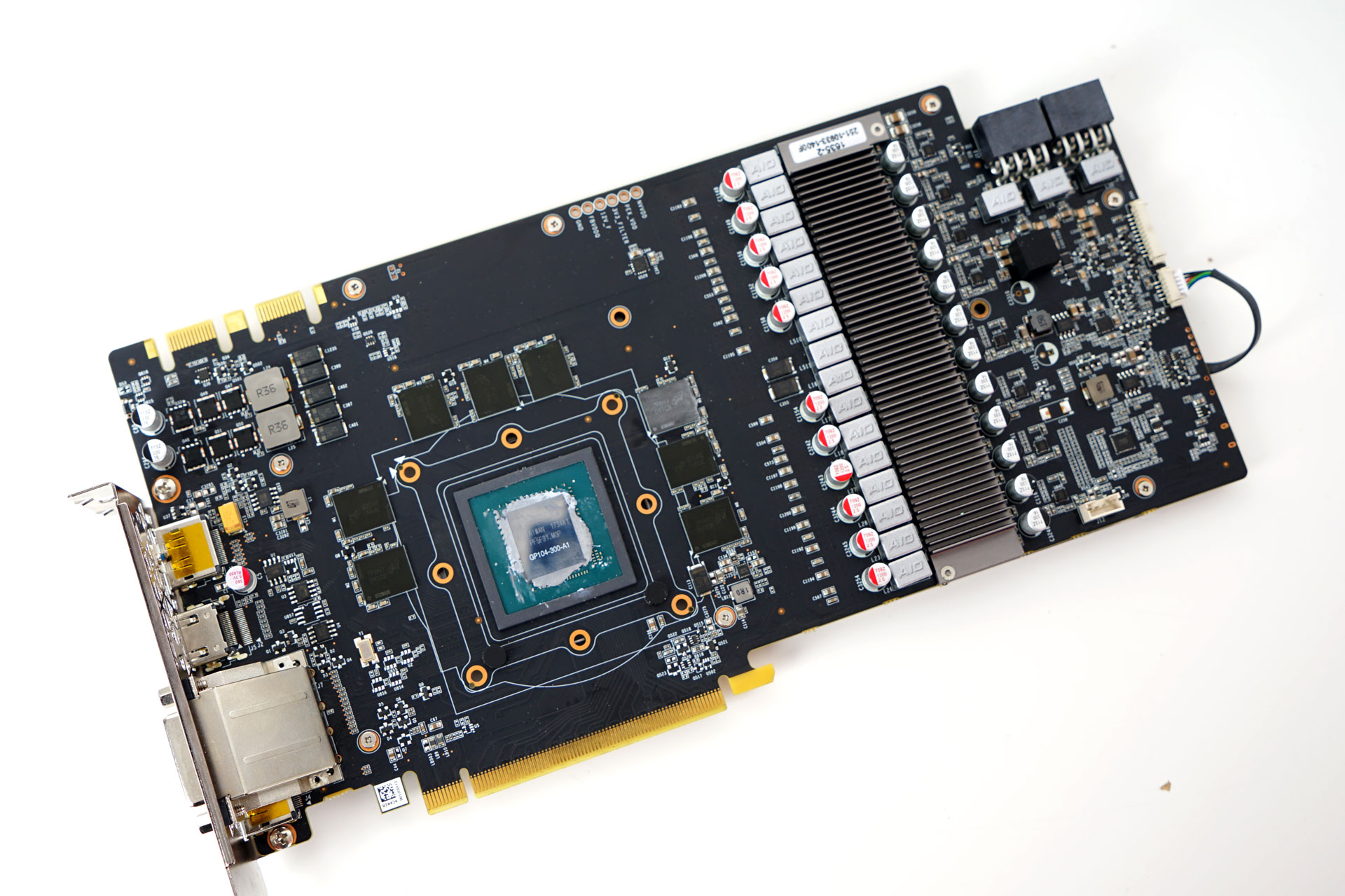

  • 11/18 索泰GTX 1070Ti PGF有着巨型10层PCB设计,长30.5cm,高达15cm,更大的板型,容纳更多的电子料件,索泰定制的白金效能用料:AIO电感、八爪鱼Mos、X-Cap超级电容阵列,提高电源转化效率,为显卡提供更稳定的供电,保证显卡稳定运行以及超频,超长的原件平均无故障时间,提升显卡使用寿命。

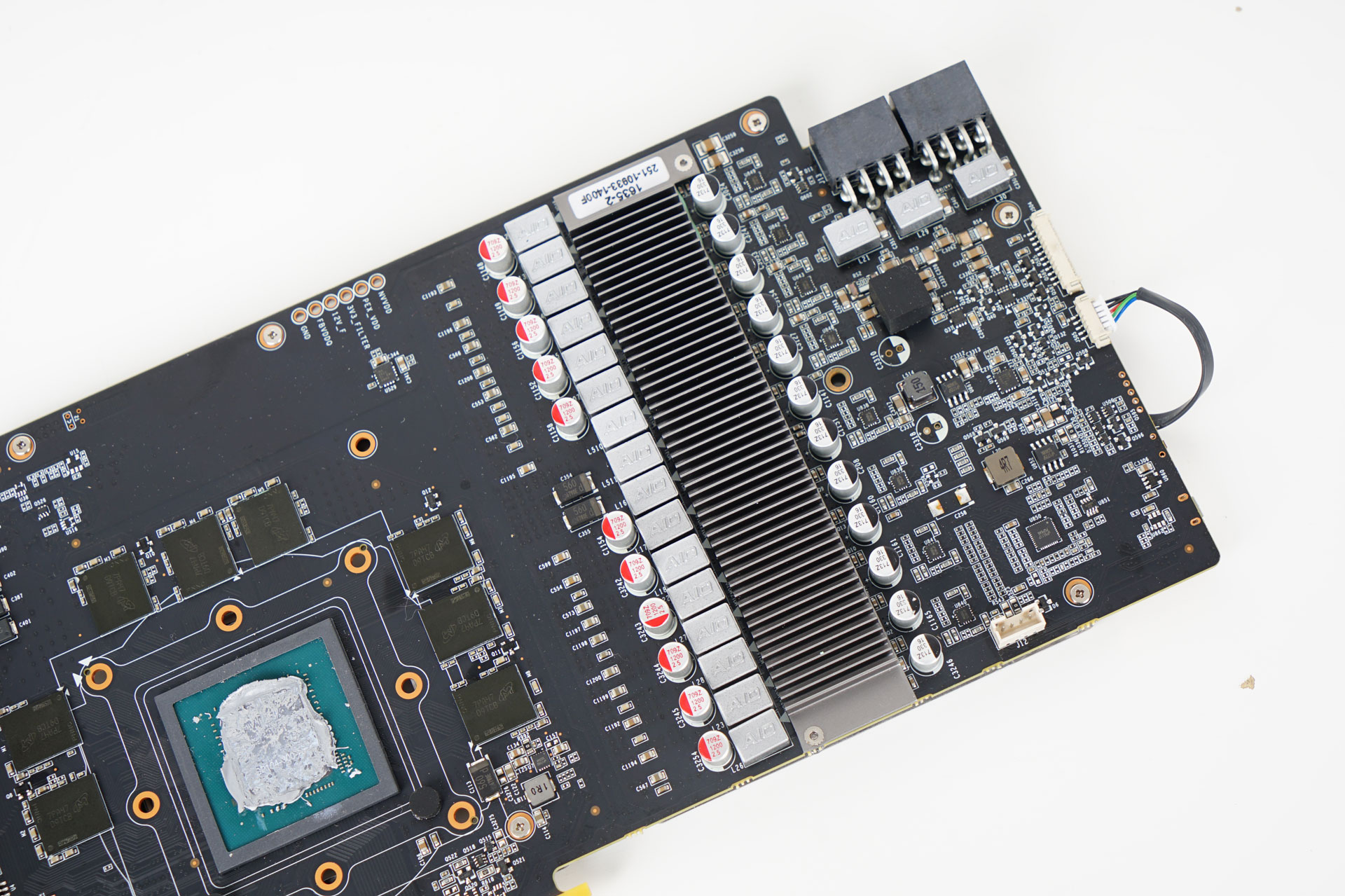

  • 12/18 要说豪华用料,冠军自然非索泰莫属,相信第一次见到索泰高端显卡拆解的玩家一定会吓一跳,整个PCB板数量庞大的电容和电感整整齐齐的排列在右侧,看着这怪兽般的16+2相豪华供电,有一种强迫症被治愈的感觉,通过强大的供电设计也增强了显卡带负载能力,有效降低输出电流纹波,保证显卡超频稳定性,并可有效延长显卡使用寿命。

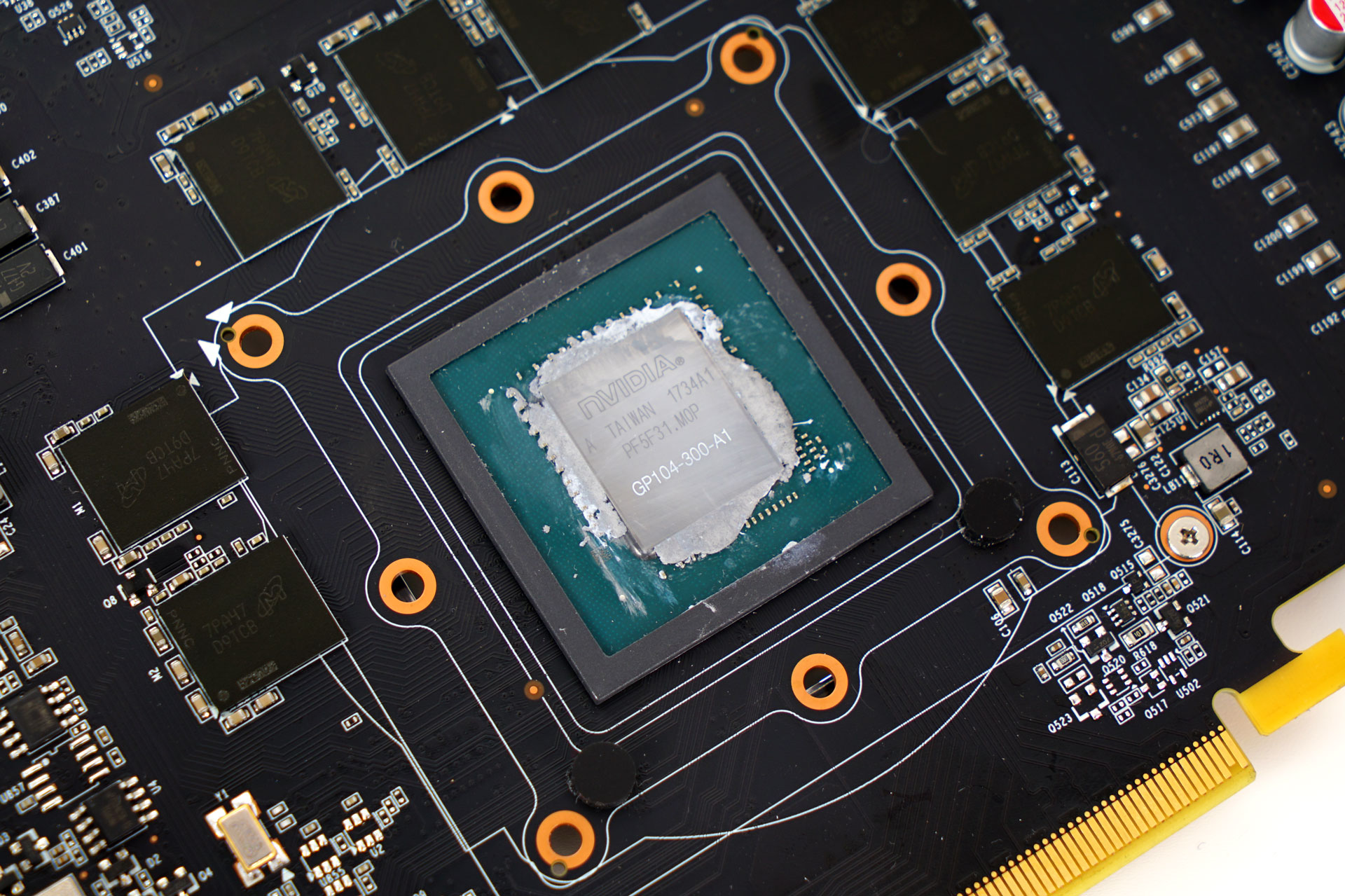

  • 13/18 而在GPU核心部分,通过编号我们看到GTX 1070Ti和GTX 1070以及GTX 1080一样均采用16nm GP104核心,不过相较不同的是GTX 1080核心为GP104-400-A1,而GTX 1070Ti核心为GP104-300-A1,GTX 1070核心为GP104-200-A1。另外通过GPU-Z笔者已经查到这一次GTX 1070Ti共有2432个流处理器,仅比GTX 1080少了一组,而频率方面GTX 1070Ti主频为1607MHz,boost频率可至1683MHz,而与之前不同的是,在这一次GTX 1070Ti的设计上,NVIDIA通过BIOS已经将显卡频率锁定,也就是不同非公版之间频率完全相同,不过玩家依旧可以通过手动超频来达到提升性能的目的,这一次索泰FireStorm也贴心的提供了一键超频以及手动超频功能,相信通过这款强大供电用料扎实的索泰GTX 1070Ti PGF,很多超频达人可以将这张卡的性能拉升到十分出色的程度。

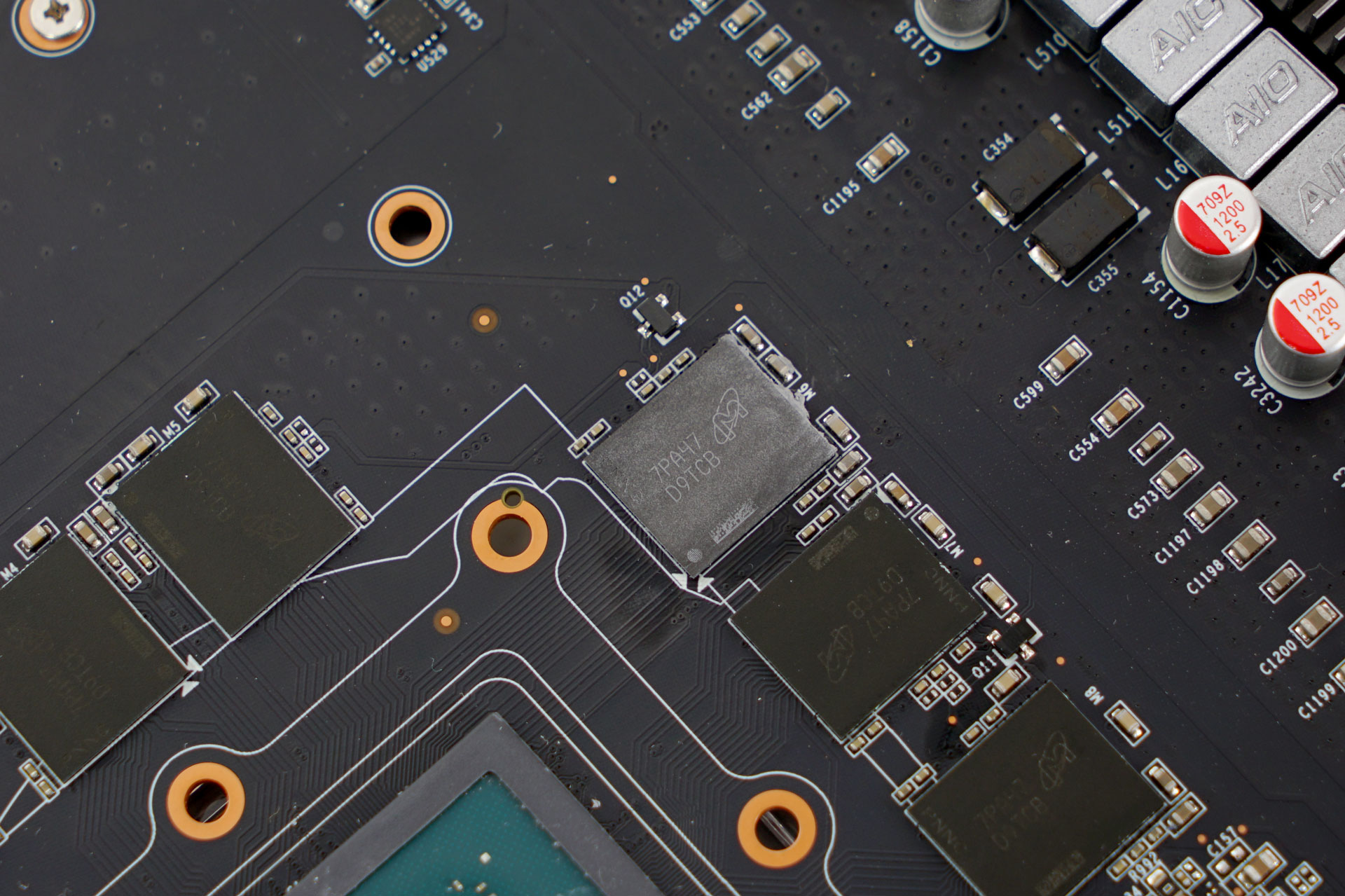

  • 14/18 而显存方面这一次索泰GTX 1070Ti PGF采用了镁光闪存贴片,闪存编号为7PA47D9TCB,共8片1G闪存分布在GPU核心周围,显存共8G。

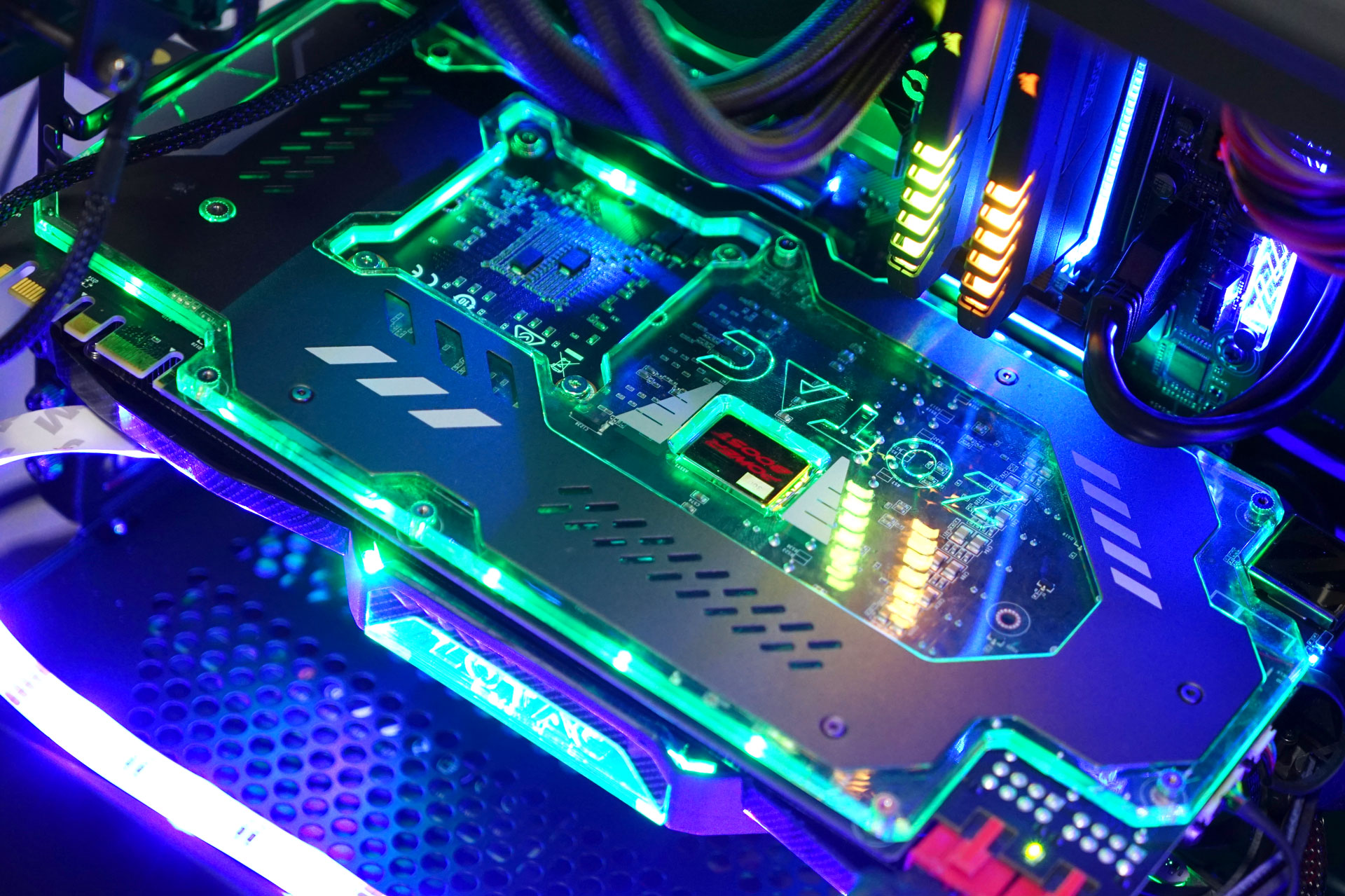

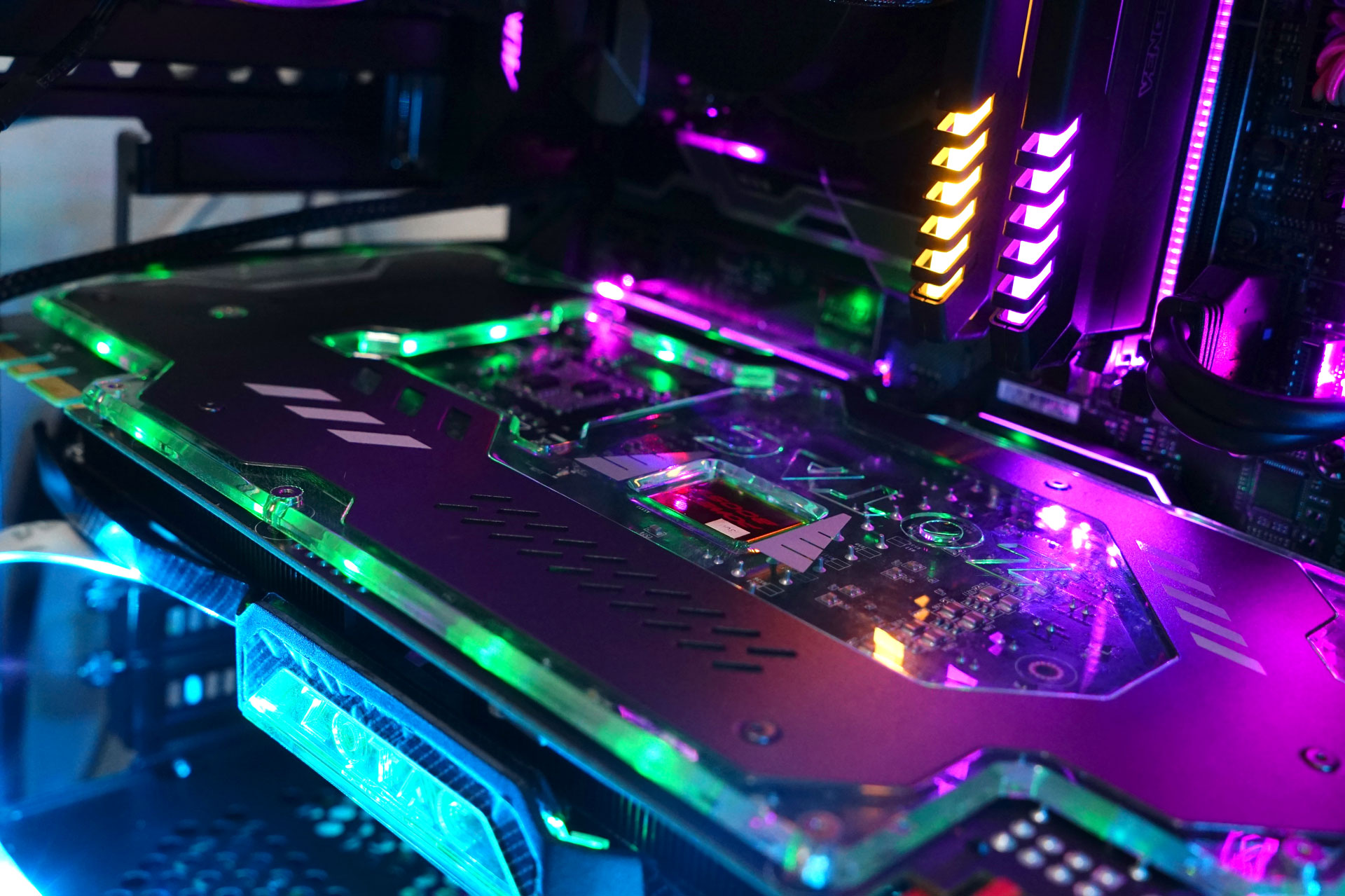

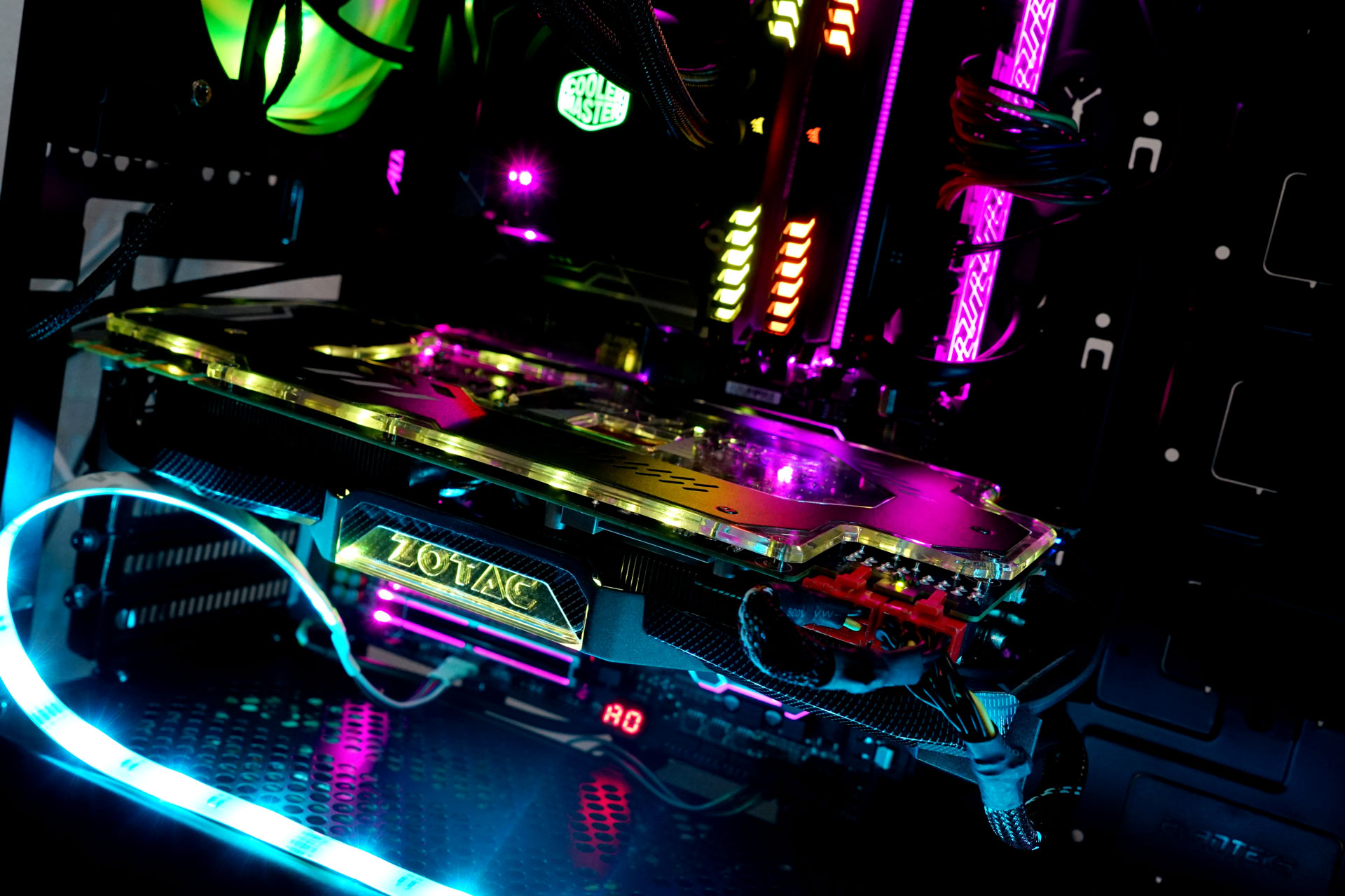

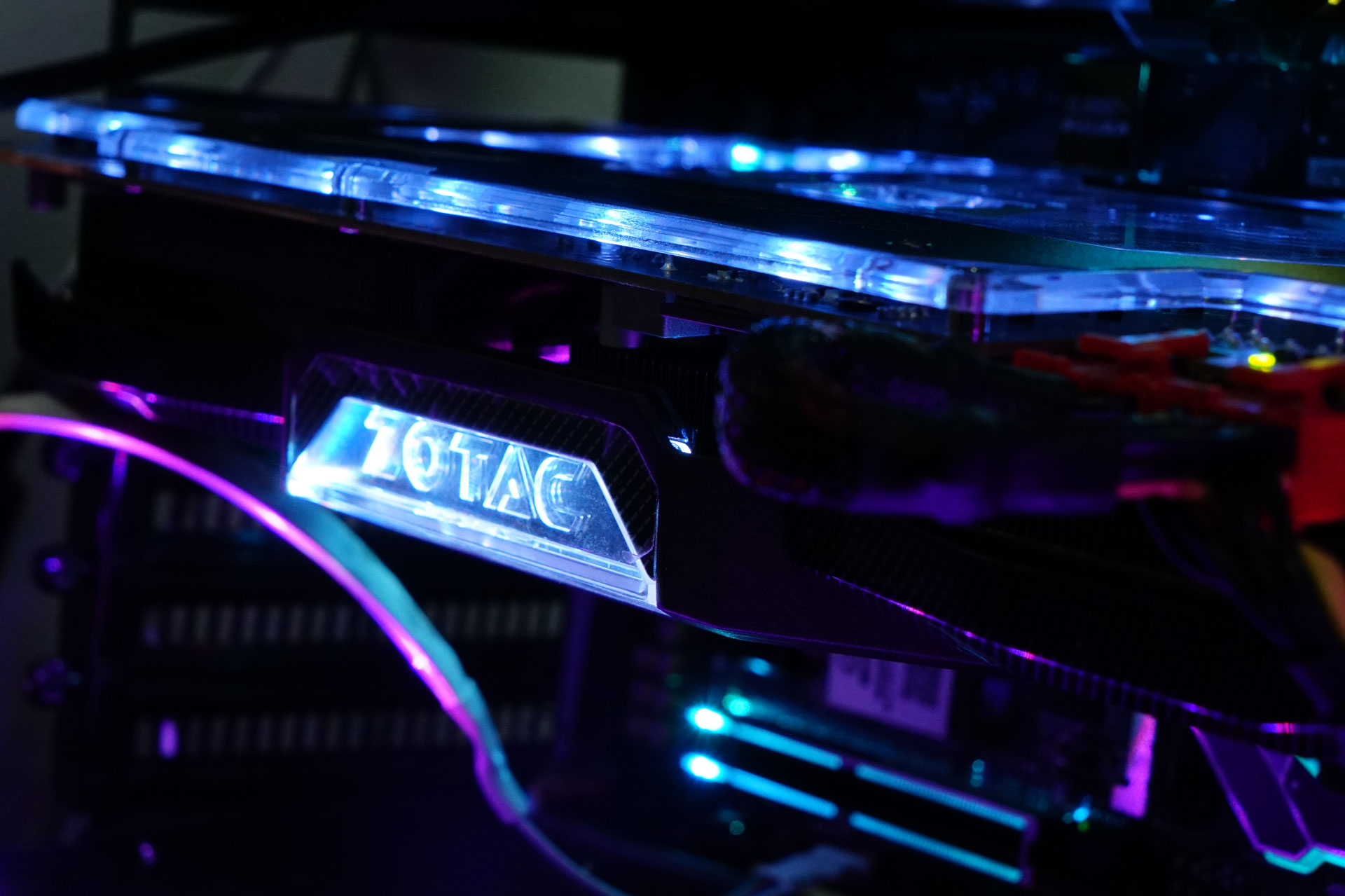

  • 15/18 除此之外玩家依旧可以通过索泰FireStorm软件对显卡的频率和灯光进行调节,下面笔者就为各位玩家放出几张上机图赏。
  • 16/18
  • 17/18
  • 18/18
